Comrex ACCESS Connect Modem 2 Handbuch
Lieferumfang
Zusammenbau des Modems

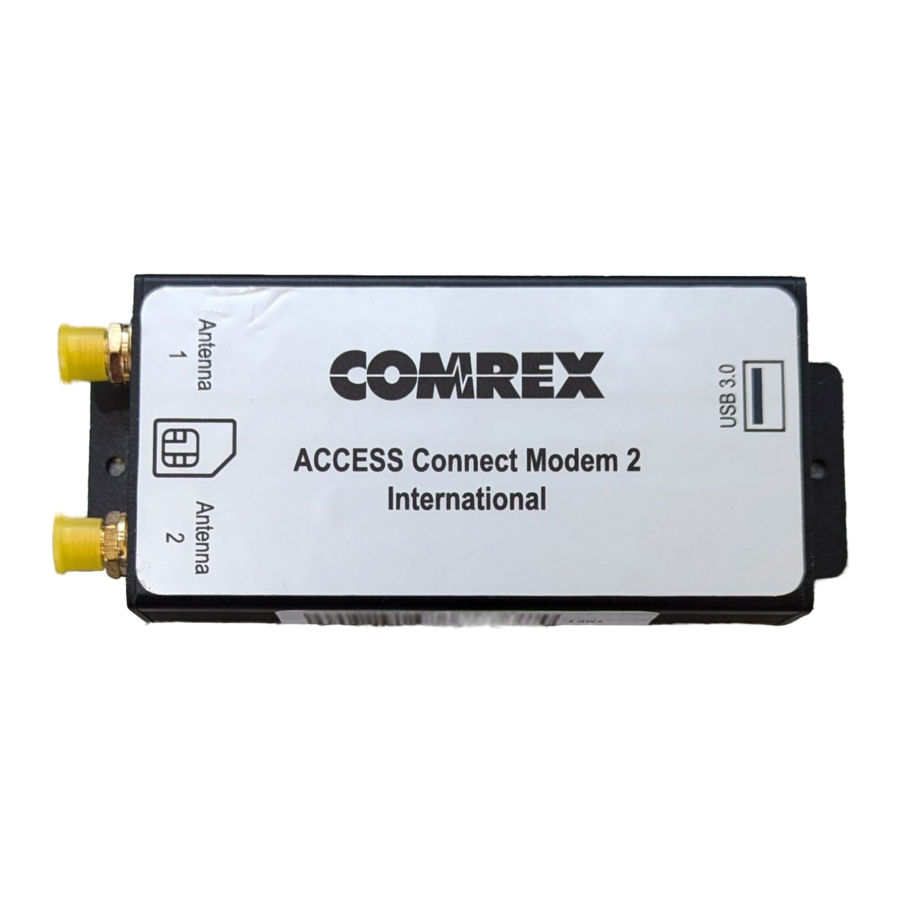

Installieren Sie die 2 Antennen auf der linken Seite des Modems, indem Sie die Kunststoff-Anschlusskappen entfernen und jede Antenne auf eine der verfügbaren Koaxialbuchsen mit der Bezeichnung "ANT1" und "ANT2" schrauben.
Die Antennen sind identisch und können an jeder Buchse installiert werden, wobei jedoch beide installiert sein sollten, wenn das Modem in Gebrauch ist.
Nach der Installation können die Antennen frei schwenken und bei Bedarf bis zu 90 Grad gebogen werden, aber achten Sie darauf, die Schraubverbindung beim Schwenken nicht zu lockern.
Installieren Sie die SIM-Karte auf der linken Seite des Modems, indem Sie sie in den Steckplatz zwischen den Antennenbuchsen einführen. Verwenden Sie das mitgelieferte Adapterset, wenn Sie eine „nano“ (Nano) oder „micro“ (Mikro) SIM installieren.
Die SIM-Karte sollte so ausgerichtet sein, dass die Goldkontakte nach oben (Richtung Antennen) zeigen und die Seite mit der Kerbe zuerst eingeführt wird, wie durch das Etikettensymbol dargestellt. Drücken Sie die SIM-Karte hinein, bis sie einrastet.
Die Antennen sollten entfernt werden, wenn mehr Platz zum Einsetzen oder Entfernen der SIM-Karte benötigt wird.
Installieren Sie das USB-Kabel, indem Sie eines der beiden Enden des „A-to-A“ (A-zu-A)-Kabels in den blauen USB-Anschluss auf der rechten Seite des Modems stecken.
Das Kabel kann in beiden Ausrichtungen verwendet werden, wenn das Modem an einen Comrex Codec angeschlossen wird.
Achten Sie darauf, dieses spezialisierte Kabel nicht zum Anschluss anderer nicht unterstützter Geräte zu verwenden.
Verbindung über USB herstellen
Verbinden Sie das USB-Kabel des Modems mit einem der verfügbaren USB-Anschlüsse Ihres ACCESS- oder BRIC-Codecs.* Vergewissern Sie sich, dass Ihr Codec die neueste Firmware verwendet, um die Kompatibilität zu gewährleisten.
*: Der ACCESS Connect Modem 2 ist kompatibel mit ACCESS NX Portable. Zusätzlich bietet BRIC-Link III Unterstützung im reinen Backup-Modus (Details zur Nutzung des „HotSwap“ (HotSwap)-Backup-Modus finden Sie im Produkthandbuch Ihres Codecs).
Lassen Sie das Modem vollständig hochfahren und sich im verfügbaren LTE-Netzwerk registrieren. Dies kann einige Minuten dauern, und die LEDs auf der rechten Seite des Modems zeigen den aktuellen Status an.
Die „POWER“ (POWER)-LED sollte immer leuchten, wenn sie an einen kompatiblen USB-Anschluss angeschlossen ist. Die „WAN“ (WAN)-LED blinkt in bestimmten Intervallen:
- Kurze, vereinzelte Blitze zeigen an, dass das Modem nach einem Netzwerk sucht, um sich zu registrieren.
- Längere, weniger unterbrochene Blitze zeigen an, dass sich das Modem erfolgreich im Netzwerk registriert hat und betriebsbereit ist.
Im Netzwerk-Manager aktivieren
Öffnen Sie den Netzwerk-Manager Ihres Codecs, indem Sie die 3-Linien-Menütaste in der oberen linken Ecke des Touchscreens oder der Benutzeroberfläche drücken und „Network Manager“ (Netzwerk-Manager) wählen.
Suchen Sie den ACCESS Connect Modem 2 in der Netzwerkgeräteliste auf der linken Seite des Bildschirms und wählen Sie ihn aus, um weitere Details auf der rechten Seite zu öffnen.
Bei der Erstinstallation wird Ihr Modem während des Bootvorgangs möglicherweise als „Network Device“ (Netzwerkgerät) angezeigt. Innerhalb einer Minute sollte es sich in „EM7590“ (EM7590) ändern, was seine interne Mobilfunkmodul-Bezeichnung widerspiegelt.
Stellen Sie sicher, dass das Modem als „installed and enabled“ (installiert und aktiviert) aufgeführt ist. Tippen Sie bei Bedarf auf die Schaltfläche „Enable“ (Aktivieren) darunter.
