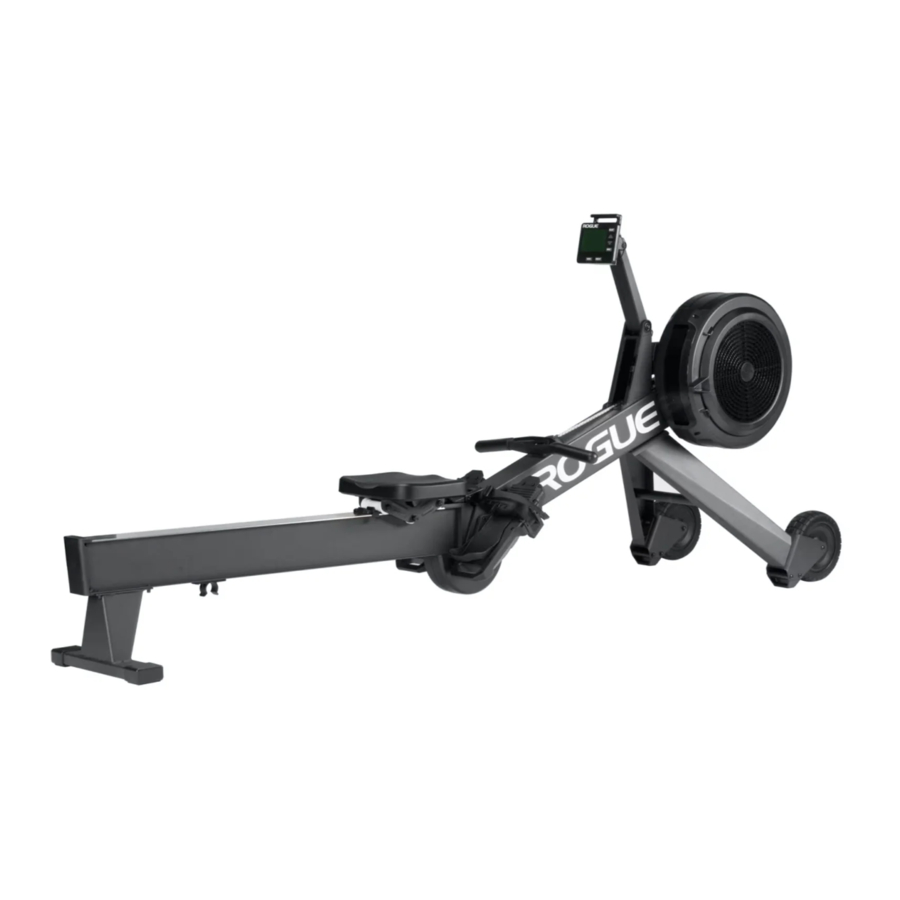

ROGUE ECHO Handbuch

VERWENDETE TEILE UND WERKZEUGE

MONTAGE

1. • NEHMEN SIE DEN RAHMEN (80) HERAUS
   • VERWENDEN SIE DEN SCHLÜSSEL (S27) AUS DEM HARDWARE-KIT, UM DIE 6 SCHRAUBEN AM SCHUTZBLECH ZU ENTFERNEN
2. MONTIEREN SIE DIE ENDKAPPE (33) AUF DEN RAHMEN (80)

3. BEFESTIGEN SIE DIE RASENREIFENRÄDER (L) UND (R) MIT M10-SECHSKANTMUTTERN (32) AN DER VORDEREN FUSSROHRBAUGRUPPE (56)

4. 1. • RUDERGERÄT UM 12 ZOLL AUSEINANDERZIEHEN
      • RUNDE QUERSTANGE DER BEINBAUGRUPPE (56) IN DIE KUNSTSTOFF- AUFNAHMEBASIS (80) EINSETZEN
      • RUDERGERÄT GANZ ZUSAMMENSCHIEBEN, BIS DIE SCHRAUBLÖCHER DER BEINE MIT DEN GEWINDEBOHRUNGEN DER BASIS ÜBEREINSTIMMEN
        * ES WIRD EMPFOHLEN, DIESEN SCHRITT ZU ZWEIT DURCHZUFÜHREN

   2. • RAHMEN VERTIKAL AUFSTELLEN
      • VERWENDEN SIE DIE M8 * 20 (57) SECHSKANTSCHRAUBE, UM DIE VORDERE FUSSROHRBAUGRUPPE AM RAHMEN (80) ZU BEFESTIGEN


5. BEFESTIGEN SIE DIE LINKE (L) UND RECHTE (R) FUSSPEDALBAUGRUPPE MIT EINER 1/4-20 VOLLGEWINDE-SCHRAUBE (83) (LINSENKOPFSCHRAUBE) AM RAHMEN (80)

6. • BEFESTIGEN SIE DIE HINTERE FUSSROHRBAUGRUPPE (108) MIT 1/4-20 X16MM INBUSSCHRAUBEN (111) AM RAHMEN (80)
   • MIT SCHLÜSSEL (S27) SICHERN

7. • BEFESTIGEN SIE DAS SITZKISSEN (123) MIT EINER 20MM VOLLGEWINDE (20) INBUS-LINSENKOPFSCHRAUBE (3/16-24) AN DER SITZHALTERUNG (122)
   • BEACHTEN SIE DIE AUSRICHTUNG IM BILD FÜR DIE KORREKTE SITZPOSITION (123)

8. • HALTEN SIE DEN REIFEN MIT IHREM FUSS FEST, WENN SIE DAS GERÄT ENTFALTEN, INDEM SIE DIE HINTERE HAUPTRAHMENBAUGRUPPE VON DER VORDEREN FUSSROHRBAUGRUPPE TRENNEN
   • HORIZONTAL PLATZIEREN


9. • HEBEN SIE ZUERST DEN VERRIEGELUNGSGRIFF (94) GANZ NACH VORNE, BIS ER AM HAKEN (98) EINRASTET
   • ZIEHEN SIE DEN GRIFF (94) WIEDER NACH UNTEN UND DRÜCKEN SIE IHN FEST ZU.

10. HEBEN SIE DIE HINTERE VERRIEGELUNG (95) VON HAND AN, UND DIE GESAMTE SCHNALLE WIRD GELÖST, SODASS DIE VORDEREN UND HINTEREN RAHMEN HOCHGEKLAPPT WERDEN KÖNNEN

11. • INSTALLIEREN SIE DIE BATTERIEN, BEVOR SIE DIE KONSOLE MIT DEM RUDERGERÄT MONTIEREN
    • ENTFERNEN SIE DIE SCHRAUBEN UND MUTTERN VON DER KONSOLE UND INSTALLIEREN SIE DIE KONSOLE AUF DEM RUDERGERÄT
    • STELLEN SIE SICHER, DASS DIE LASCHE AM RUDERGERÄT IN DIE GEBOGENE TASCHE DER KONSOLE PASST
    • STELLEN SIE SICHER, DASS DAS KABEL NICHT EINGEKLEMMT WERDEN KANN
      *WENN DAS KABEL EINGEKLEMMT WERDEN KANN, STECKT DIE LASCHE DES RUDERGERÄTS NICHT IN DER GEBOGENEN TASCHE
    • ZIEHEN SIE DIE SCHRAUBEN MIT EINEM SCHLÜSSEL (S27) FEST
    • FÜHREN SIE DAS SIGNALKABEL IN DIE KONSOLE EIN.

12. • PRÜFEN SIE, OB DAS RUDERGERÄT STABIL IST UND EINWANDFREI FUNKTIONIERT
    • ZUERST LEICHT RUDERN, UM DIE FUNKTION ZU BESTÄTIGEN
