Lectron Level 1 Handbuch

Lieferumfang

• 1 x Tragbares Elektroauto-Ladegerät
• 1 x Benutzerhandbuch

Sicherheitshinweise

• Es wird empfohlen, dass die Steckdosen für Ihr Ladegerät von einem zugelassenen und qualifizierten Elektriker installiert werden. Um schwere Verletzungen oder den Tod zu vermeiden, muss die Installation den Bestimmungen des National Electric Code (NEC) und allen lokalen Vorschriften entsprechen. Im Falle eines Konflikts zwischen den lokalen Vorschriften und dem NEC haben die lokalen Vorschriften Vorrang.
• Dieses Produkt muss geerdet werden. Sollte es Fehlfunktionen aufweisen oder ausfallen, bietet die Erdung einen Weg des geringsten Widerstands für den elektrischen Strom, um das Risiko eines Stromschlags zu verringern. Dieses Produkt enthält ein Kabel, das mit einem Erdungsleiter und einem Erdungsstecker ausgestattet ist. Der Stecker muss in eine geeignete Steckdose eingesteckt werden, die gemäß allen lokalen Vorschriften und Verordnungen ordnungsgemäß installiert und geerdet ist.
• Lassen Sie das Ladegerät oder den Koppler NICHT fallen (siehe Abbildung im Abschnitt „Ladegerätkomponenten“ unten).
• Wenn sich der Ausgangsstecker vom Lademodul oder dem Ladekoppler löst, VERSUCHEN SIE NICHT, DAS KABEL SELBST ZU REPARIEREN. Kontaktieren Sie den LECTRON Kundensupport – contact@ev-lectron.com – für Unterstützung.
• Bei der Verwendung Ihres Ladegeräts sollten stets grundlegende Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden:
  • Lesen Sie die Warnhinweise auf dem Ladegerätkabeletikett, bevor Sie das Ladegerät zum ersten Mal in Betrieb nehmen. Lesen Sie alle Anweisungen in diesem Handbuch, bevor Sie dieses Ladegerät verwenden.
  • Verwenden Sie das Ladegerät niemals mit einem Verlängerungskabel.
  • Verwenden Sie das Ladegerät niemals mit einem AC-Adapter.
  • Stromschlaggefahr – stellen Sie sicher, dass der Stecker vollständig in die Steckdose gesteckt ist, sodass keine blanken Klingenflächen sichtbar sind.
  • Kinder sollten beaufsichtigt werden, wenn sie sich in der Nähe des eingesteckten Ladegeräts aufhalten.
  • Um das Brandrisiko zu verringern, nur an einen Stromkreis anschließen, der mit einem maximalen Abzweigstromkreisschutz von 20 Ampere ausgestattet ist.

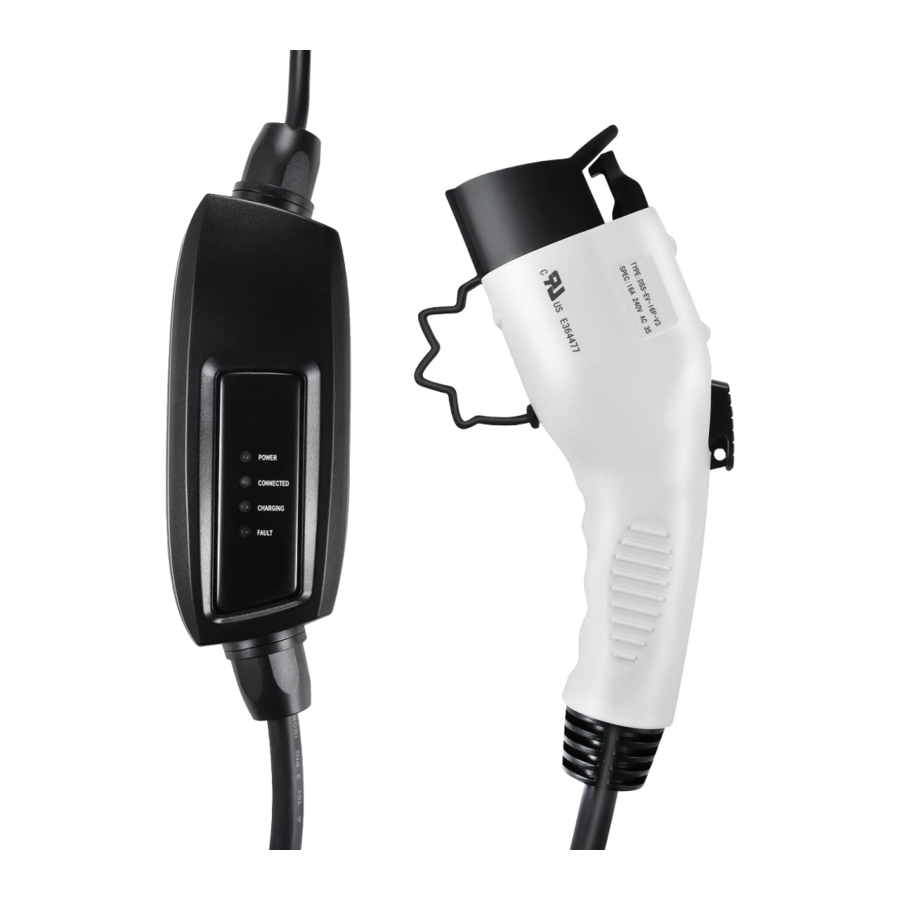

Ladegerätkomponenten

Fahrzeug aufladen

Hinweis:
Stellen Sie sicher, dass das Fahrzeug geparkt und der Motor ausgeschaltet ist.

1. Stecken Sie das Ladegerät in eine geeignete Steckdose.

2. Die Anzeigeleuchten für Stromversorgung und Verbindung leuchten konstant, um anzuzeigen, dass das Ladegerät mit Wechselstrom versorgt wird und betriebsbereit ist.

3. Stecken Sie den Ladekoppler in die Ladebuchse Ihres Fahrzeugs, bis er einrastet. Einmal verriegelt, löst sich der Ladekoppler erst, wenn die Entriegelungstaste manuell gedrückt wurde.

4. Der Ladevorgang beginnt automatisch. Die Stromzufuhr erfolgt entsprechend dem Bedarf des Fahrzeugs. Während des Ladevorgangs blinkt die Ladeanzeige kontinuierlich. Überprüfen Sie immer den Ladestatus des Fahrzeugs, indem Sie Ihr Fahrzeugdisplay kontrollieren.

5. Wenn das Fahrzeug vollständig geladen ist, leuchtet die Ladeanzeige konstant. Ihr Fahrzeug verfügt über eine „Armaturenbrettanzeige“, die überprüfen kann, ob das Fahrzeug vollständig geladen ist. Schlagen Sie im Fahrzeughandbuch nach, um die Position der Anzeige auf Ihrem Armaturenbrett zu finden.

6. Trennen Sie das Ladegerät nach Abschluss des Ladevorgangs, indem Sie die Entriegelungstaste am Ladekoppler drücken und diesen vom Fahrzeug abziehen.


Fehlerbehebung

Bitte beachten Sie diese Fehlerbehebungsanleitung für mögliche Lösungen bei häufigen Fehlern oder Schwierigkeiten beim Laden Ihres Fahrzeugs mit dem tragbaren Ladegerät.

Technische Daten

Für weitere Informationen besuchen Sie: www.ev-lectron.com
oder kontaktieren Sie uns unter contact@ev-lectron.com

Referenzen

• Lectron Ladestationen für Elektrofahrzeuge — Lectron EV

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Lectron Level 1 Handbuch herunterladen

Verfügbare Sprachen
