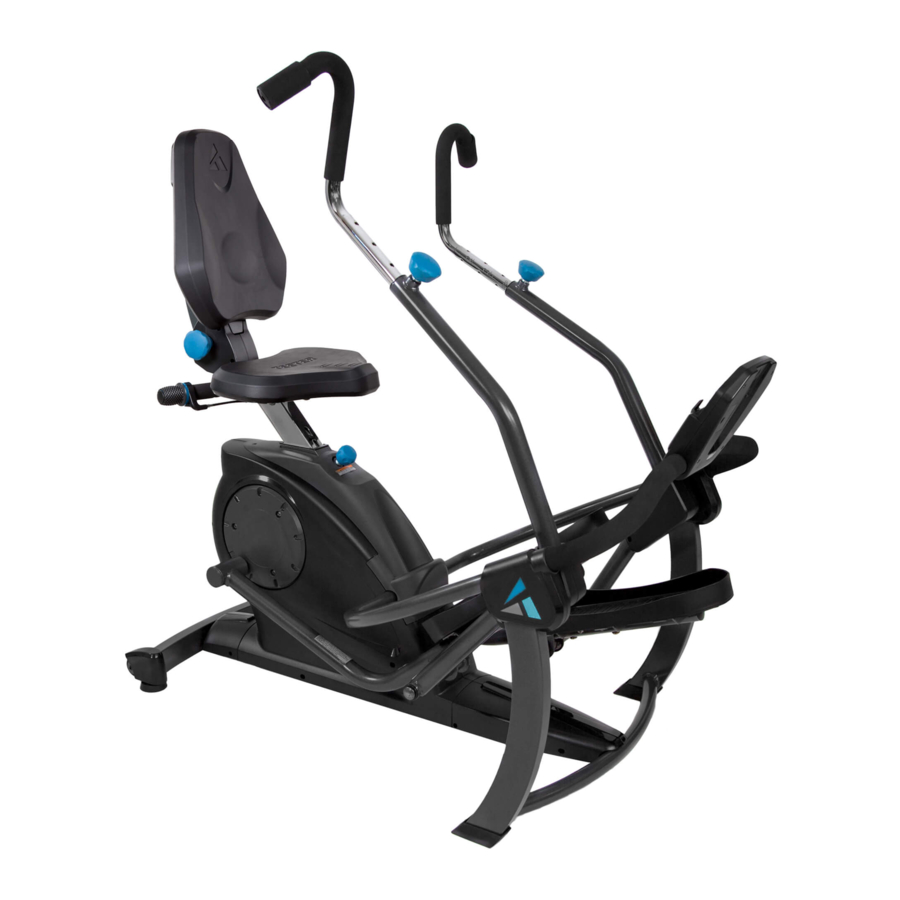

Teeter FreeStep Handbuch

Einführung

Bitte stellen Sie sicher, dass alle Komponenten des FreeStep™ in Ihrer Rücksendung enthalten sind, da Sie sonst möglicherweise keinen Anspruch auf eine vollständige Rückerstattung haben.
Verwenden Sie zunächst die von Teeter bereitgestellten Umverpackungskartons. Falls Sie keine Umverpackungskartons haben, kontaktieren Sie den Teeter Kundendienst unter 800-847-0143. Produkte, die in einem nicht autorisierten Verpackungsbehälter zurückgesendet werden, haben möglicherweise keinen Anspruch auf eine vollständige Rückerstattung.

Zerlegen Sie das Produkt NICHT in mehr Komponenten, als die unten aufgeführten Teile (Abbildung A).

1. Basis
2. Hinterer Stabilisator
3. Abdeckungssatz für hinteren Stabilisator
4. Pedale
5. Sitzbaugruppe

6. Vordere Konsolenstützstange
7. Griffträgerrohre mit Griffen
8. Gelenkabdeckungssätze für Pedalarme
9. Obere vordere Beinabdeckungssätze
10. Mitgeliefertes Werkzeug

Entfernen der Griffträgerrohre

1. Beginnen Sie, indem Sie die Gelenkabdeckungssätze für die Pedalarme entfernen. Schrauben Sie dazu die 2 × Kreuzschlitzschrauben an jedem Satz mit dem Schraubendreher heraus (Abbildung B).

2. Entfernen Sie die oberen vorderen Beinabdeckungssätze, indem Sie die 3 × Kreuzschlitzschrauben an jedem Satz mit dem Schraubendreher herausschrauben (Abbildung C).

3. Stellen Sie die Griffe in die niedrigste Position und arretieren Sie sie mit dem Griffeinstellknopf (Abbildung D).

4. Entfernen Sie die Griffträgerrohre, indem Sie die 4 × Schrauben mit dem Inbusschlüssel herausschrauben und die 4 × gewölbten Unterlegscheiben an jedem Stützrohr entfernen (Abbildung E).

5. Ziehen Sie die Griffträgerrohre von der Basis weg (Abbildung F) und lassen Sie die Griffe in der niedrigsten Position in den Griffträgerrohren.

Entfernen der vorderen Konsolenstützstange

6. Ziehen Sie das Geschwindigkeitssensorkabel ab, indem Sie vorsichtig die Arretierlasche am Anschluss hineindrücken und die Anschlussenden voneinander wegziehen (Abbildung G).

7. Entfernen Sie die Konsolenstützstange, indem Sie die 4 × Schrauben mit dem Inbusschlüssel herausschrauben und die 4 × gewölbten Unterlegscheiben entfernen (Abbildung H).

8. Ziehen Sie die Konsolenstützstange von der Basis weg (Abbildung I).

Entfernen der Sitzbaugruppe

9. Entfernen Sie die Sitzbaugruppe, indem Sie die 4 × Schrauben mit dem Inbusschlüssel herausschrauben und die 4 × Federringe und 4 × Unterlegscheiben entfernen (Abbildung J).

10. Stellen Sie die Sattelstütze in die höchste Position und arretieren Sie sie mit dem Höhenverstellknopf (Abbildung K).


Entfernen der Pedale

11. Positionieren Sie den FreeStep™, sodass er auf seiner Rückseite ruht, indem Sie die vordere Querstange anheben und ihn auf dem hinteren Stabilisator drehen, bis die Sattelstütze auf dem Boden aufliegt (Abbildung L & M).

12. Entfernen Sie die Pedale, indem Sie die 6 × großen Schrauben und 6 × Schrauben mit dem Inbus- und Ringschlüssel lösen und anschließend alle entsprechenden Unterlegscheiben entfernen (Abbildung N). Ziehen Sie die Pedale von der Basis weg.

13. Stellen Sie die Sattelstütze in die niedrigste Position und arretieren Sie sie mit dem Höhenverstellknopf (Abbildung O).


Entfernen des hinteren Stabilisators

14. Entfernen Sie den Abdeckungssatz für den hinteren Stabilisator, indem Sie die 2 × Maschinenschrauben mit dem Schraubendreher lösen und die rechten und linken Teile auseinanderziehen (Abbildung P).

15. Entfernen Sie den hinteren Stabilisator, indem Sie die 6 × Schrauben mit dem Inbusschlüssel lösen und anschließend alle entsprechenden Unterlegscheiben entfernen (Abbildung Q).

16. Heben Sie die Basis leicht an, damit Sie den hinteren Stabilisator von der Basis wegziehen können (Abbildung R).


Neuverpackung des FreeStep™

Heben Sie die Basis immer mit Hilfe eines Partners an und stellen Sie sicher, dass der Karton sicher verklebt ist, um dem Versand von hohem Gewicht standzuhalten.

17. Öffnen Sie den bereitgestellten Umverpackungskarton und kleben Sie den Boden sicher zu. Lassen Sie die Oberseite des Kartons offen und heben Sie mit Hilfe eines Partners die Basis an und legen Sie sie in den Karton.
18. Mit dem Umverpackungskarton werden ein großer, mittlerer und kleiner Teilebeutel geliefert. Legen Sie alle Teile wie unten angegeben hinein und packen Sie dann die großen, mittleren und kleinen Beutel entsprechend in den Karton. Inhalt großer Beutel: Pedale, hinterer Stabilisator, Sitzbaugruppe, vordere Konsolenstützstange, Griffträgerrohre mit Griffen Inhalt mittlerer Beutel: Gelenkabdeckungssätze für Pedalarme, obere vordere Beinabdeckungssätze, Abdeckungssatz für hinteren Stabilisator Inhalt kleiner Beutel: Werkzeuge, Hardware-Kits, Montageanleitung

Verschließen des Kartons & Anbringen des Etiketts

19. Verschließen Sie den großen Karton sicher mit Packband, kleben Sie das Rücksendeetikett auf die Oberseite des Kartons und vermerken Sie Ihre Rücksendenummer (RA #) außen auf dem Karton.

    Teeter-Produkte können ohne eine Rücksendenummer nicht zurückgegeben werden. Bitte kontaktieren Sie den Teeter Kundendienst unter (800) 847-014 oder senden Sie eine E-Mail an info@teeter.com für Unterstützung.
