CREE LIGHTING CONNECTED MAX Handbuch

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch von elektrischen Geräten sollten immer grundlegende Sicherheitsvorkehrungen befolgt werden, einschließlich der folgenden:
LESEN UND BEFOLGEN SIE ALLE
SICHERHEITSHINWEISE

1. Vor der Installation der Wandsteuerung die Stromversorgung am Schutzschalter ausschalten.
2. Diese Wandsteuerungen müssen gemäß den nationalen und lokalen Bauvorschriften und den Vorschriften für die elektrische Verkabelung, einschließlich der Verdrahtungsmethoden und Anschlüsse, installiert werden. Wenn Sie mit diesen Vorschriften und Anforderungen nicht vertraut sind, wenden Sie sich an einen qualifizierten Elektriker.
3. Nur für den Innenbereich und für feuchte Standorte geeignet
4. Jegliche Änderungen oder Modifikationen an diesen Geräten, die nicht ausdrücklich vom Hersteller genehmigt wurden, können Ihre Berechtigung zum Betrieb dieses Geräts erlöschen lassen.

BEWAHREN SIE DIESE ANLEITUNG FÜR ZUKÜNFTIGE BEZUGNAHMEN AUF

• Spannung: 120-277V, 60Hz
• Einbautiefe: 1.5"
• Für eine einfache Installation empfiehlt Cree die Verwendung einer tiefen Unterputzdose.
• NICHT MIT METALLISCHEN ABDECKPLATTEN VERWENDEN.
• Typ 1 Gehäuse & IP20 für den Innenbereich

• Betriebstemperaturgrenze der Steuerung: 0 bis 35C
• Panelfunktion für Cree Connected Bulb mit Connected Max LED-Glühbirnen
• Verschmutzungsgrad 2 Geeignet für normale Haushaltsluftzirkulation
• Bemessungsstoßspannung: 4000 V

GERÄTEBESCHREIBUNG

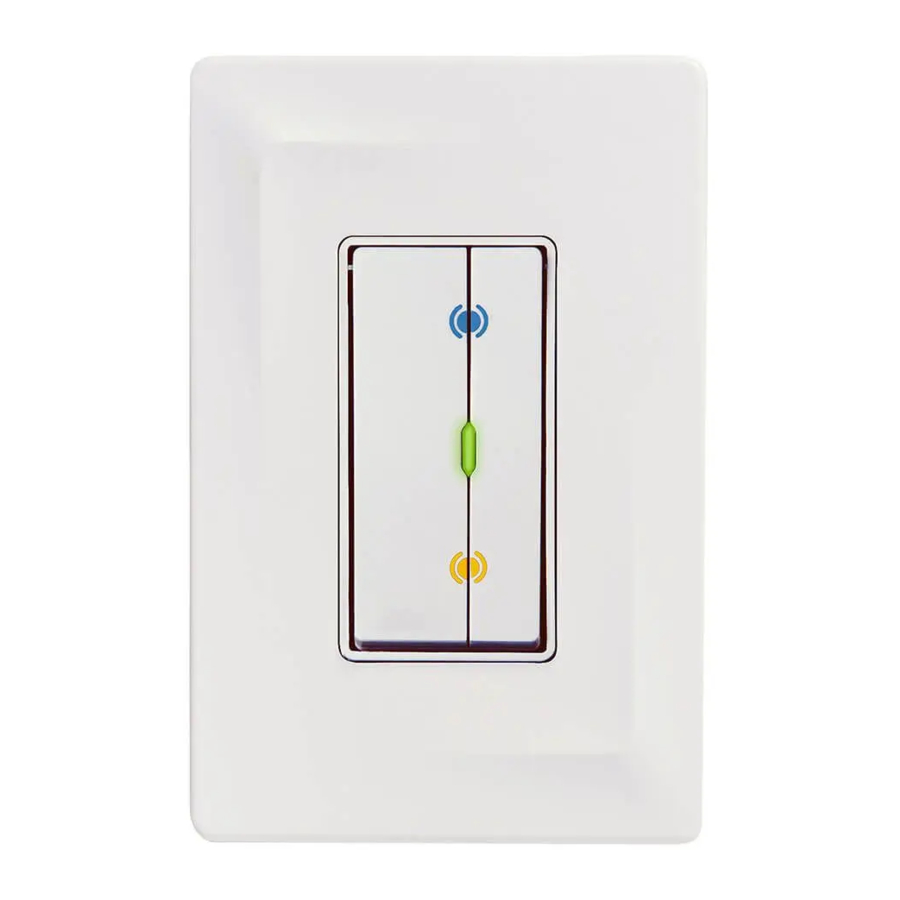

Der Connected Max Unterputzdimmer zur Verwendung mit Connected Max Lampen. Der Connected Max Unterputzdimmer bietet Ein-/Ausschalten, Dimmsteuerung und Farbanpassung.

LASTARTEN
Der Connected Max Unterputzdimmer unterstützt nur Connected Max LED-Glühbirnen.

LIEFERUMFANG:

• Smarter Unterputzdimmer + Tunable Controller
• • (3) Drahtverbinder
• • (2) Schrauben
• Benutzerhandbuch
  Wandplatte nicht enthalten
  Funktioniert nur in einer Einpol-Konfiguration und erfordert einen Neutralleiter.

DIMMERFUNKTIONEN

• Der Unterputzdimmer unterstützt Ein-/Ausschalten, Dimmen und Farbsteuerung. Die Farbe wird erhöht, indem gleichzeitig die Tasten On (Ein) und Dimming Up (Heller) gedrückt werden. Die Farbe wird reduziert, indem gleichzeitig die Tasten Off (Aus) und Dimming Down (Dunkler) gedrückt werden. Siehe Abbildung 1.


INSTALLATION
HINWEIS: Für eine einfache Installation empfiehlt Cree Lighting die Verwendung einer tiefen Unterputzdose.

1. Trennen Sie die Stromversorgung zum Stromkreis, indem Sie den Schutzschalter vor der Installation ausschalten.
2. Entfernen Sie bei Bedarf die vorhandene Wandplatte und den Schalter.
3. Isolieren Sie die vorhandenen Drähte ½". Wenn zwei Drähte an denselben Anschluss des Cree-Geräts angeschlossen werden, müssen beide Drähte denselben Querschnitt haben (12AWG oder 14AWG).
4. Verbinden Sie die Versorgungsdrähte LINE (Schwarz), NEUTRAL (Weiß) und GND (Grün oder Blank) mit den entsprechenden Anschlussleitungen am Gerät, wie in Abbildung 2 gezeigt.

5. Schalten Sie den Schutzschalter EIN.
6. Halten Sie die ON (Ein) Taste gedrückt. Die blaue LED sollte durchgehend blinken. Wenn die blaue LED nicht mit der Blinksequenz reagiert, befolgen Sie bitte die Anweisungen zur Fehlerbehebung.

ANLEITUNG ZUM KOPPELN DES DIMMERS

1. Laden Sie die kostenlose App herunter (Suchen Sie nach Cree Lighting).
2. • Aktivieren Sie Bluetooth auf Ihrem Gerät.
   • Koppeln Sie die Lichter
     • Befolgen Sie die schrittweisen Anweisungen auf dem Bildschirm, um die Lichter zu koppeln.
3.
   Koppeln Sie den Dimmer mit den Lichtern

• Schalten Sie das Licht aus und wieder ein.
• Halten Sie die ON (Ein) Taste (ca. 5 Sek.) gedrückt. Die blaue LED sollte durchgehend blinken. Das Dimmersymbol wird in der APP angezeigt, tippen Sie auf das Dimmersymbol. Geben Sie einen Namen ein. Tippen Sie auf die Taste "Assign Light" (Licht zuweisen) und fügen Sie das Licht hinzu.
  Geführte Einrichtung:
  Befolgen Sie die schrittweisen Anweisungen auf dem Bildschirm "How to Use" (Wie zu verwenden), um jede Taste zu konfigurieren.
  Dimmer zurücksetzen:
  Öffnen Sie die APP, tippen Sie in der APP auf das Dimmerschalter-Symbol. Tippen Sie auf das Einstellungssymbol oben rechts, tippen Sie auf das Symbol "Remove Device" (Gerät entfernen), tippen Sie auf "Disconnect and Wipe Data" (Trennen und Daten löschen). Überprüfen Sie, ob das Dimmerschalter-Symbol nicht in der APP angezeigt wird, dies bedeutet, dass der Dimmer-Reset abgeschlossen ist.
  REINIGUNG
  Reinigen Sie das Gerät mit einem Tuch, das nur mit Wasser und etwas mildem Reinigungsmittel angefeuchtet ist. Die Verwendung von Lösungsmitteln oder kohlenwasserstoffbasierten Reinigern kann zu dauerhaften Schäden führen.
