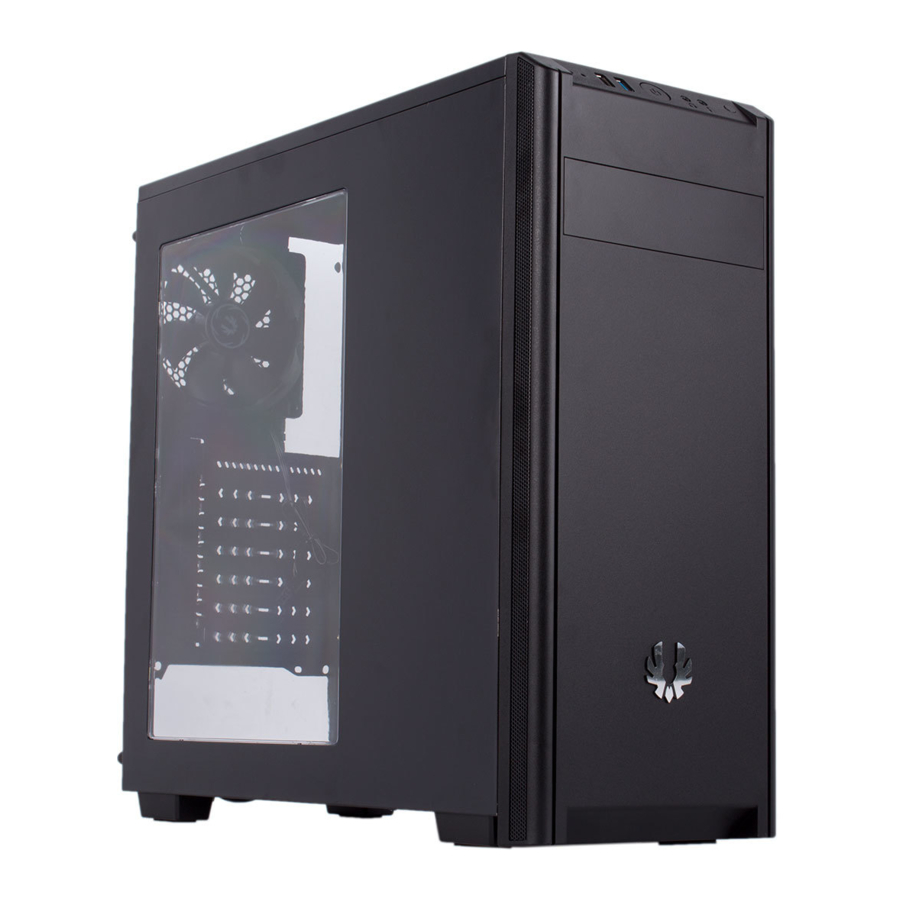

BitFenix NOVA Handbuch

Inhalt

Zubehör:

• 10x Mainboard-Schrauben (6-32)
• 3x Mainboard-Abstandhalter (6 Abstandhalter sind im Mainboard-Tray integriert)
• 16x 3,5"-HDD-Schrauben
• 4x 2,5"-HDD/SSD-Schrauben
• 3x Frontpanel-Schrauben
• 1x Lautsprecher

Übersicht

1. Frontpanel
2. Staubfilter
3. Lüfter (120 mm)
4. ODD-Clip
5. Seitenwand
6. Seitenfenster

Grundlegende Installation

So entfernen Sie die Seitenwände

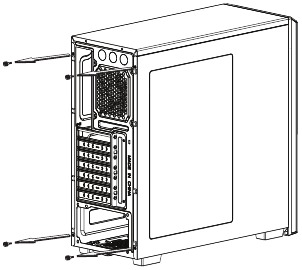

1. Rändelschrauben entfernen

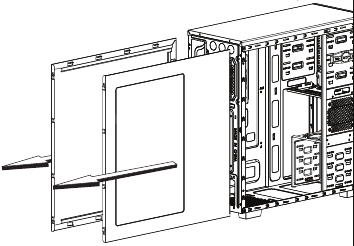

2. Schieben Sie die Seitenwände nach hinten aus dem Gehäuse


So entfernen/reinigen Sie die Netzteil-Staubfilter

VORDERSEITE
Frontpanel entfernen

UNTERSEITE
Ziehen Sie den Netzteil-Staubfilter zum Entfernen vom Gehäuse weg

Installation von 3,5"-Laufwerken

1. Laufwerk in den Laufwerksschacht schieben

2. Mit Schrauben befestigen (für zusätzlichen Halt die rechte Seitenwand entfernen und auch auf der rechten Seite Schrauben anbringen)


Installation von 2,5"-Laufwerken

1. Laufwerk in den Laufwerksschacht schieben

2. Mit Schrauben befestigen (für zusätzlichen Halt die rechte Seitenwand entfernen und auch auf der rechten Seite Schrauben anbringen)


Frontlüfter-Installation

Entfernen Sie das Frontpanel und installieren Sie bis zu zwei 120-mm-Lüfter.

Rücklüfter-Installation

Installieren Sie bis zu zwei 120-mm-Lüfter.

Netzteil-/Netzteilabdeckungs-Installation

1. Schieben Sie die Netzteilabdeckung nach oben und dann nach rechts.

2. Setzen Sie Ihr Netzteil ein und befestigen Sie es mit den Netzteil-Schrauben (6.32-Hex).


Installation von 5,25"-Laufwerken

1. Laufwerksabdeckung entfernen

2. Laufwerk in den Laufwerksschacht schieben

3. Laufwerksverriegelungsmechanismus zusammendrücken und ziehen

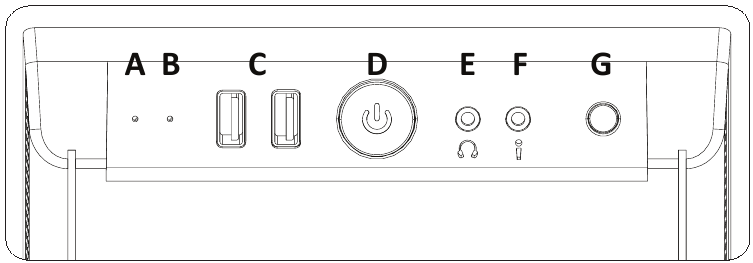

Bedienfeld

1. HDD-LED (rot)
2. Power-LED (weiß)
3. USB 2.0x1 / USB 3.0x1
4. Power-Taste
5. Kopfhöreranschluss
6. Mikrofonanschluss
7. Reset-Taste
