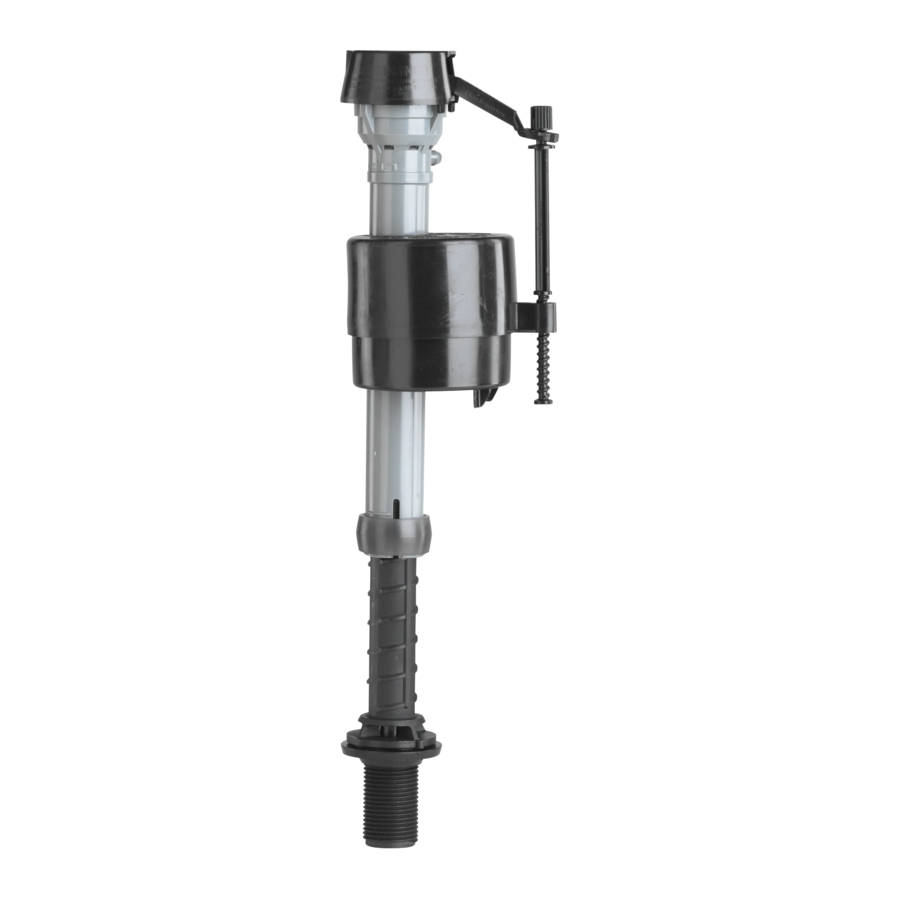

Fluidmaster 400A Handbuch

ERSTE SCHRITTE

BENÖTIGTES WERKZEUG

TEILEÜBERSICHT

SCHRITT 1: BEHÄLTER VORBEREITEN

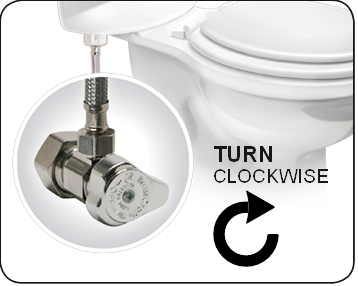

A: WASSER ABSPERREN

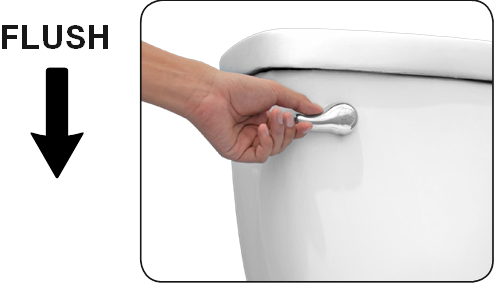

B: WASSER ABLASSEN
Spülen Sie die Toilette, um das meiste Wasser aus dem Spülkasten abzulassen.

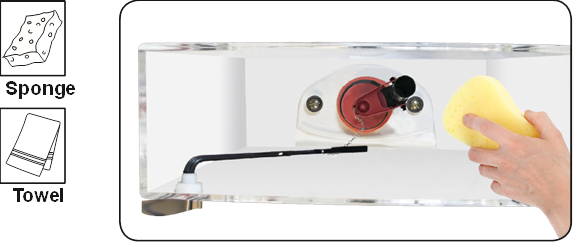

C: ÜBERSCHÜSSIGES WASSER IM SPÜLKASTEN MIT SCHWAMM ODER HANDTUCH AUFNEHMEN

SCHRITT 2: ALTES FÜLLVENTIL ENTFERNEN

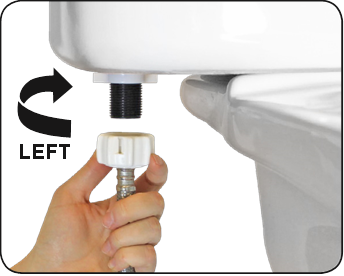

A: ANSCHLUSS ENTFERNEN Entfernen Sie den Wasserversorgungsanschluss von der Unterseite des Füllventils, indem Sie die Überwurfmutter nach links (im Uhrzeigersinn) drehen.

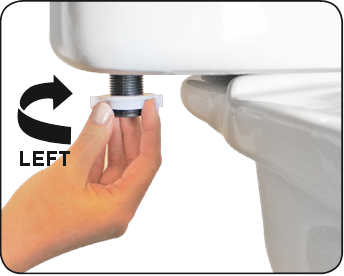

B: ALTE KONTERMUTTER ENTFERNEN
Drehen Sie unter dem Spülkasten die Kontermutter nach links (im Uhrzeigersinn), um sie vom Füllventil zu entfernen.

Zange
(Optional)

C: ALTES FÜLLVENTIL ENTFERNEN Überschüssiges Wasser in einen Eimer ablassen, indem Sie das Füllventil aus dem Spülkasten entfernen.
(Füllventil nach oben ziehen)

Eimer
(Optional)

SCHRITT 3: HÖHE DES NEUEN FÜLLVENTILS EINSTELLEN

A: FÜLLVENTIL DREHEN, UM DIE HÖHE EINZUSTELLEN Die Oberseite der Füllventilklappe sollte ungefähr 3 Zoll über der Oberseite des Überlaufrohrs liegen.

SCHRITT 4: NEUES FÜLLVENTIL INSTALLIEREN

A: SCHAFTSCHEIBE ANBRINGEN Nach oben bis zur Schaftspitze ziehen.
* Schaftscheibe auf den Gewindeschaft des Füllventils legen. BREITE SEITE NACH OBEN.

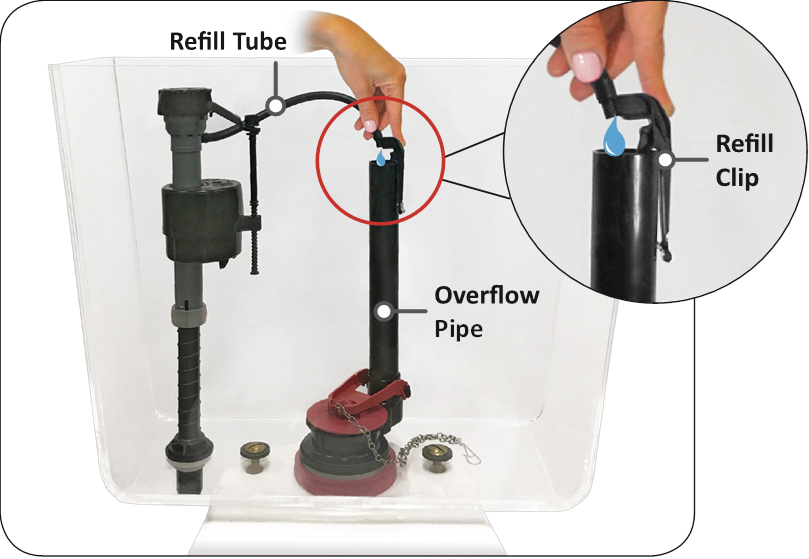

B: NACHFÜLLSCHLAUCH ZUERST AUF DEN NACHFÜLLANSCHLUSS DRÜCKEN

C: NACHFÜLLCLIP AM ÜBERLAUFROHR BEFESTIGEN

D: FÜLLVENTIL EINSETZEN
Positionieren Sie den Nachfüllschlauch so, dass er zum Überlaufrohr zeigt.

E: KONTERMUTTER INSTALLIEREN
Schrauben Sie die Kontermutter nach rechts (gegen den Uhrzeigersinn) auf den Füllventilschaft (unter dem Spülkasten).

F: NACHFÜLLSCHLAUCH AM NACHFÜLLCLIP BEFESTIGEN
Hinweis: Wenn der Nachfüllschlauch zu lang ist, kürzen Sie ihn.

SCHRITT 5: ABSCHLIESSENDE SCHRITTE

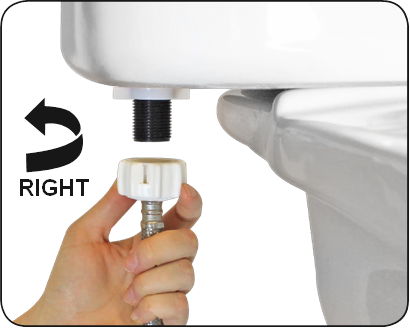

A: WASSERVERSORGUNGSANSCHLUSS AM FÜLLVENTIL ANBRINGEN
Drehen Sie nach rechts (gegen den Uhrzeigersinn)

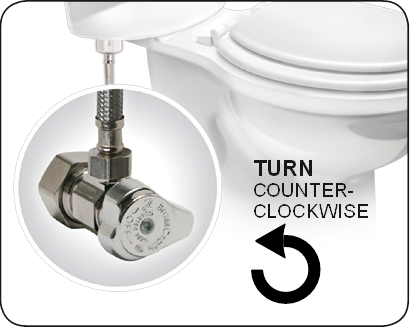

B: WASSER AUFDREHEN Auf Lecks prüfen. (Siehe Fehlerbehebung für Lösungen bei Lecks)

C: WASSERSTAND

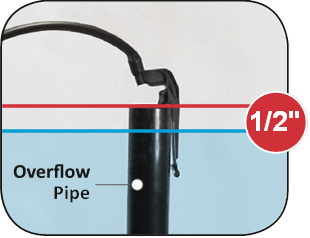

Nachdem der Spülkasten gefüllt ist, sollte der Wasserstand ungefähr ½ Zoll unter der Oberkante des Überlaufrohrs liegen, um eine ordnungsgemäße Spülung zu gewährleisten.

SCHRITT 6: WASSERSTAND IM SPÜLKASTEN FEINJUSTIEREN

A: TOILETTE SPÜLEN, UM DEN WASSERSTAND IM SPÜLKASTEN ZU PRÜFEN
Nachdem das Wasser den Spülkasten gefüllt hat, sollte der Wasserstand ungefähr ½ Zoll unter der Oberkante des Überlaufrohrs liegen, um eine ordnungsgemäße Spülung zu gewährleisten.

B: WASSERSTAND IST ZU NIEDRIG
Drehen Sie die Einstellschraube für den Spülkastenwasserstand im Uhrzeigersinn, um den Schwimmer anzuheben. Spülen Sie, um den Wasserstand zurückzusetzen.

WASSERSTAND IST ZU HOCH
Drehen Sie die Einstellschraube für den Wasserstand gegen den Uhrzeigersinn, um den Schwimmer abzusenken. Spülen Sie, um den Wasserstand zurückzusetzen.

SCHRITT 7: TOILETTE SPÜLEN

A: TOILETTE SPÜLEN
Wenn Sie mit der Spülung zufrieden sind, sind Sie FERTIG!

SIE HABEN ES GESCHAFFT!
Wir wussten, dass Sie es können!
Teilen Sie Ihre Erfolgsgeschichte mit Freunden und Familie!

#FixedMyToilet
#Fluidmaster

Funktioniert es noch nicht ganz richtig?

Siehe nächste Seite für die Fehlerbehebung.

FEHLERBEHEBUNG

WENN DAS FÜLLVENTIL:

• NICHT EINSCHALTET
• NICHT ABSCHALTET
• DEN SPÜLKASTEN NICHT NACHFÜLLT

KAPPE ENTFERNEN UND AUF VERUNREINIGUNGEN PRÜFEN

A: Wasserzufuhr abstellen.

B: Toilette spülen.

C: Mit der rechten Hand den Schwimmer nach oben drücken, den Schaft unter dem Schwimmer greifen und festhalten.

D: Mit der linken Hand die Kappe und den Hebelarm gegen den Uhrzeigersinn drehen, um die Kappe zu entriegeln. Lassen Sie die Kappe am Schwimmerbecher hängen.

E: Halten Sie den leeren Becher verkehrt herum über das unverschlossene Ventil, um Spritzer zu vermeiden.

F: Wasserzufuhr einige Male ein- und ausschalten.

G: Wasserzufuhr abstellen.

H: Ventilklappe wieder anbringen.

• Setzen Sie die Kappenbaugruppe auf den grauen Ventilkörper, indem Sie den Kappenarm und die Einstellstange neben dem Nachfüllschlauch ausrichten.
• Drücken Sie auf die obere Kappe und drehen Sie gleichzeitig die Oberseite und den Arm im Uhrzeigersinn in die verriegelte Position.

Sehen Sie sich unser Fehlerbehebungs-HOW-TO-VIDEO an http://bit.ly/2yAdZn7

WENN DER SCHWIMMER BEIM SPÜLEN NICHT ABSINKT
FÜLLVENTILDICHTUNG ERSETZEN

A: Kappe entfernen.

B: Ersetzen Sie die Dichtung durch eine originale Fluidmaster 242 Dichtung.

C: Ventilklappe wieder anbringen.

• Setzen Sie die Kappenbaugruppe auf den grauen Ventilkörper, indem Sie den Kappenarm und die Einstellstange neben dem Nachfüllschlauch ausrichten.
• Drücken Sie auf die obere Kappe und drehen Sie gleichzeitig die Oberseite und den Arm im Uhrzeigersinn in die verriegelte Position.

WENN DAS FÜLLVENTIL SICH VON ALLEINE EIN- UND AUSSCHALTET
SPÜLKASTENKLAPPE UND ABLAUFSITZ REINIGEN

A: Der Spülkasten verliert Wasser; reinigen Sie die Spülkastenklappe und den Ablaufsitz für eine bessere Abdichtung.

B: Spülkastenklappe ersetzen.

C: Wenn das Leck nach dem Austausch der Spülkastenklappe weiterhin besteht, ersetzen Sie das Spülventil (507AK oder 540AKR) oder reparieren Sie den Spülventilsitz (555C).

WENN DER WASSERVERSORGUNGSANSCHLUSS UNDICHT IST
A: Wasserzuleitung ersetzen.

WASSERSTAND IM BECKEN IST ZU NIEDRIG

A: WASSER AUS DEM NACHFÜLLSCHLAUCH MUSS DURCH DAS ÜBERLAUFROHR FLIESSEN
Stellen Sie sicher, dass der Nachfüllschlauch Wasser in das Überlaufrohr leitet.

B: WASSERSTAND IM SPÜLKASTEN KÖNNTE ZU NIEDRIG SEIN
1/2 Zoll unterhalb der Oberkante des Überlaufrohrs wird empfohlen.

C: SPÜLKASTENKLAPPE SCHLIESST MÖGLICHERWEISE ZU FRÜH
Geben Sie der Spülkastenklappenkette etwa 1/2 Zoll Spielraum.

WEITERE FRAGEN?
Für Installationshilfe kontaktieren Sie unsere technische Serviceabteilung. Per E-Mail, Chat oder rufen Sie unsere gebührenfreie Nummer an. www.fluidmaster.com/support
1-800-631-2011
Verfügbarkeitszeiten:
Montag – Freitag
5:30 Uhr - 17:00 Uhr PST

VERWENDEN SIE KEINE REINIGER MIT BLEICHMITTEL ODER CHLOR, DIE IN DEN SPÜLKASTEN GELEGT WERDEN. Die Verwendung solcher Produkte wird:

1. ZU SCHÄDEN an den Spülkastenkomponenten führen und KANN ÜBERSCHWEMMUNGEN und SACHSCHÄDEN verursachen und
2. DIE FLUIDMASTER GARANTIE UNGÜLTIG MACHEN.

Das Fluidmaster Flush 'n Sparkle Toilettenreinigungssystem wird für diejenigen empfohlen, die Spülkastenreiniger verwenden möchten, und MACHT DIE FLUIDMASTER GARANTIE NICHT UNGÜLTIG, da es die Komponenten nicht beschädigt. MUTTERN NICHT ZU FEST ANZIEHEN, da der Spülkasten/die Schüssel sonst reißen kann. Verwenden Sie beim Installieren oder Reparieren immer hochwertige Fluidmaster-Teile. Fluidmaster ist nicht verantwortlich oder haftbar für die Verwendung von Nicht-Fluidmaster-Teilen während der Installation oder Reparatur.

30800 Rancho Viejo Road, San Juan Capistrano, CA 92675 www.Fluidmaster.com • 800-631-2011

Kontaktieren Sie Fluidmaster für Hilfe bei der Fehlerbehebung oder besuchen Sie www.Fluidmaster.com Mo-Fr 5:30 Uhr - 17:00 Uhr PST.
