fully Jarvis Handbuch

Vor dem Start

Legen Sie alle Teile auf eine gepolsterte oder mit Teppich ausgelegte Fläche, um zu überprüfen, ob nichts fehlt.

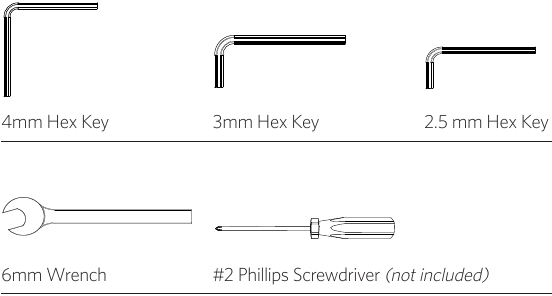

Werkzeuge

Montage

1. Stecken Sie die linke Hubsäule wie unten gezeigt in das Rahmenende.
   Um das Rahmenende an der linken Hubsäule zu befestigen, schrauben Sie vier (4) der mittleren Maschinenschrauben wie gezeigt in die Löcher, ziehen Sie sie aber nicht ganz fest.
   Sobald alle vier Schrauben eingesetzt sind, ziehen Sie sie vollständig fest.


2. Wählen Sie die linke Seitenhalterung aus. Die beiden Laschen der Seitenhalterung werden in die Montage aus Schritt 1 gesteckt.
   Verwenden Sie zwei (2) der kleinen Maschinenschrauben, um die linke Seitenhalterung zu befestigen. Wie zuvor, ziehen Sie sie nicht ganz fest, bis beide Schrauben eingesetzt sind.


3. Wiederholen Sie die Schritte 1–2 für die rechte Hubsäule, das Rahmenende und die Seitenhalterung.
4. Legen Sie Ihre Tischplatte mit der Unterseite nach oben und der Vorderseite zu Ihnen zeigend auf Ihre gepolsterte Arbeitsfläche.
   Platzieren Sie die rechte Beinbaugruppe (mit „R“-Markierungen) auf der Tischplatte zu Ihrer Linken, wobei das Rahmenende zu Ihnen zeigt. (Sobald Sie Ihren Schreibtisch umdrehen, wird dies die rechte Seite sein, und die Welt wird wieder Sinn ergeben.)

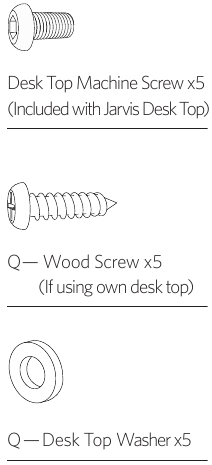

   • Wenn die vorgebohrten Löcher Ihrer Jarvis Tischplatte Metalleinsätze haben, müssen Sie die mit der Jarvis Tischplatte verpackten Maschinenschrauben verwenden, um den Rahmen zu befestigen.
   • Andernfalls verwenden Sie fünf (5) Holzschrauben, um die Beinbaugruppe an der Tischplatte zu befestigen.

Setzen Sie alle fünf Schrauben teilweise ein. Sobald sie eingesetzt sind, ziehen Sie sie alle vollständig fest.

5. Schieben Sie die Mittelschienen in das an der Tischplatte befestigte Rahmenende, so dass die Mittelpunktmarkierung nach oben und die ausgeschnittenen Schlitze nach innen zeigen.
   Schieben Sie die linke Beinbaugruppe (mit „L“-Markierungen) auf das andere Ende der Mittelschienen (Ihre rechte Seite), und der gesamte Rahmen sollte nun auf die Tischplatte passen.


6. Befestigen Sie die linke Beinbaugruppe mit den verbleibenden Schrauben. Setzen Sie alle fünf Schrauben teilweise ein. Sobald sie eingesetzt sind, ziehen Sie sie alle vollständig fest.

   • Wenn die vorgebohrten Löcher Ihrer Jarvis Tischplatte Metalleinsätze haben, müssen Sie die mit der Jarvis Tischplatte verpackten Maschinenschrauben verwenden, um den Rahmen zu befestigen.
     Andernfalls verwenden Sie fünf (5) Holzschrauben, um die Beinbaugruppe an der Tischplatte zu befestigen. Setzen Sie alle fünf Schrauben teilweise ein.


7. Zentrieren Sie die markierten Mittelpunkte beider Mittelschienen zwischen den beiden Rahmenenden und verwenden Sie acht (8) der mittleren Stellschrauben, um die Mittelschienen fest zu arretieren.



   Das Überspringen dieses Schrittes führt zu Stabilitätsproblemen.
8. Montieren Sie die Antriebswelle, indem Sie die beiden Antriebsstangen-Hülsen über jedes Ende der Antriebsstange schieben.
   Die Hülsen haben an beiden Enden vormontierte Stellschrauben. Ziehen Sie die Stellschrauben erst in Schritt 9 fest. Stellen Sie sicher, dass diese Stellschrauben zueinander ausgerichtet und locker genug sind (wie gezeigt), damit die Antriebsstange vollständig in die Hülse gleiten kann. Wenn die Stange nicht an einer Stellschraube vorbeikommt, lösen Sie die Stellschraube etwas mit dem 3-mm-Inbusschlüssel.




9. Platzieren Sie die montierte Antriebswelle zwischen den beiden Stangenenden, die aus den Hubsäulen herausragen.
   Schieben Sie die Hülsen vollständig auf diese Stangenenden und stellen Sie sicher, dass alle Stellschrauben nach oben zeigen und wie unten gezeigt miteinander ausgerichtet sind.
   Sobald die Antriebswelle auf beiden Seiten installiert ist, ziehen Sie alle vier Stellschrauben fest, um sie zu arretieren.

   Wenn die Antriebswelle nicht leicht mit beiden Stangenenden ausgerichtet werden kann, können Sie den mitgelieferten Schraubenschlüssel verwenden, um eines der Stangenenden wie im zweiten Bild unten gezeigt auszurichten.


   Ziehen Sie die Stellschrauben nicht zu fest an. Hören Sie auf, sobald sie Kontakt mit den Stangen haben und sich nicht mehr leicht drehen lassen.
10. Entscheiden Sie, ob die Handkurbel auf der linken oder rechten Seite des Schreibtisches angebracht werden soll.
    Handkurbel rechte Seite
    Stecken Sie die lange Kurbelstange (160 mm) in die Kurbelaufnahme an der rechten Hubsäule und stellen Sie sicher, dass die erhöhten Kerben in das Bein passen.

    oder
    Handkurbel linke Seite
    Stecken Sie die kurze Kurbelstange (125 mm) in die Kurbelaufnahme an der linken Hubsäule und stellen Sie sicher, dass die erhöhten Kerben in das Bein passen.

    Befestigen Sie die Adapterplatte mit den zwei (2) Holzschrauben und achten Sie darauf, dass die Beschriftung „R“ oder „L“ Ihrer gewählten Ausrichtung entspricht. Wenn Sie eine Jarvis Tischplatte haben, verwenden Sie dafür die weit auseinander liegenden vorgebohrten Löcher.

11. Schieben Sie eine Kurbelscheibe, dann die Kurbelfeder selbst, dann die zweite Unterlegscheibe auf die Kurbelstange, wie gezeigt.


12. Richten Sie die Kurbelhülse so aus, dass ihre Stellschraube dem Bein am nächsten und nach oben zeigt, und schieben Sie sie auf die Kurbelstange.
    Schieben Sie die Handkurbel ganz in die Kurbelhülse, stellen Sie sicher, dass der Stift an der Handkurbelstange mit der Kerbe in der Kurbelhülse wie gezeigt übereinstimmt, und setzen Sie die bogenförmige Kunststoff-Kurbelbuchse auf die Kurbelhülse.



    Die Handkurbel kann nicht direkt an der Tischplatte befestigt werden!
13. Befestigen Sie die Kunststoff-Kurbelbuchse mit den zwei (2) kleinen Zylinderkopfschrauben an der Adapterplatte.

14. Befestigen Sie die Füße locker mit vier (4) mittleren Maschinenschrauben pro Fuß an der Unterseite der Hubsäulen. Sobald alle Schrauben eingesetzt sind, ziehen Sie sie vollständig im X-Muster fest.


15. Überprüfen Sie noch einmal, ob alle Schrauben am Schreibtisch festgezogen sind.
16. Heben Sie den Schreibtisch mit einer zweiten Person an und stellen Sie ihn vorsichtig auf seine Füße, wobei Sie darauf achten müssen, kein Gewicht auf die Handkurbel zu legen. Passen Sie dann die vorinstallierten Nivelliergleiter an den Füßen nach Bedarf an.
    Klappbarer Griff
    Schieben und drehen Sie die Handkurbel unter den Schreibtisch zur bequemen Aufbewahrung. Achten Sie darauf, Ihre Hand nicht einzuklemmen, wenn Sie den Griff umklappen.


Verwendung Ihrer eigenen Tischplatte

Größenbeschränkungen für die Platte:
Minimum: 48" x 30"
Maximum: 70" x 30"
Bitte beachten Sie die folgenden Richtlinien, um Ihren Rahmen korrekt an Ihre Tischplatte anzupassen und einen ausreichenden Freiraum für den Kurbelmechanismus zu gewährleisten.

Position von Seite zu Seite:
Nach unserer Erfahrung haben Schreibtische die beste Seitenstabilität, wenn ihre Beine so weit wie möglich auseinander angebracht werden. Bei unseren eigenen Kurbeltischplatten lassen wir einen Überhang von einem Zoll auf jeder Seite. Um dies zu erreichen, installieren wir die Schrauben der Seitenhalterung zwei Zoll vom Seitenrand der Tischplatte entfernt.
Das Anbringen der Löcher mindestens 2" von den Seiten verringert die Wahrscheinlichkeit, dass Ihre Tischplatte beim Bohren splittert, obwohl dies je nach dem von Ihnen verwendeten Material variieren kann.
Je nach struktureller Integrität Ihrer Tischplatte können Sie mehr als 1" über die Seitenhalterungen überhängen lassen, aber ein Überhang von 4" wird auf keiner Seite empfohlen.

Position von vorne nach hinten:
Das vordere Loch an der Seitenhalterung muss 7,25" von der Vorderkante Ihrer Tischplatte entfernt sein, um die Länge des Kurbelgriffs und -mechanismus aufzunehmen.
Wir empfehlen eine maximale Plattentiefe von 30". Um eine Beeinträchtigung des Kurbelmechanismus an der Vorderseite zu vermeiden, würde eine tiefere Platte einen zusätzlichen Überhang an der Rückseite des Schreibtisches hinzufügen. Dies würde den Schwerpunkt des Schreibtisches beeinträchtigen, insbesondere bei zusätzlichem Gewicht durch Computermonitore usw.

Auslegen

Der einfachste Weg, Ihre eigene Tischplatte auf Jarvis zu positionieren, besteht darin, den Rahmen teilweise zusammenzusetzen und ihn als Schablone zu verwenden. Diese Teilanordnung ist leichter zu manövrieren als der gesamte Rahmen und ermöglicht es Ihnen, genau zu sehen, wie die Dinge ausgerichtet sind und wo alle Löcher sein sollten.
Legen Sie Ihre Tischplatte auf eine gepolsterte Arbeitsfläche, die Unterseite nach oben und die Vorderseite der Tischplatte zu Ihnen zeigend. Befestigen Sie ohne die Hubsäulen die Seitenhalterungen an den Rahmenenden, wie in den Schritten 2 und 3 gezeigt.
Schieben Sie die Mittelschienen in die Rahmenenden. Positionieren Sie die Rahmenbaugruppe auf der Unterseite Ihrer Tischplatte, wobei die Schraubenlöcher in den Seitenhalterungen 2-5" von den Kanten der Platte entfernt sind (so dass ein Überhang von 1-4" bleibt). Das vordere Schraubenloch der Seitenhalterung sollte 7,25" von der vorderen (benutzerseitigen) Kante der Tischplatte entfernt sein.
Das folgende Beispiel zeigt eine 30" x 56" große Tischplatte mit korrekt positionierter Rahmenbaugruppe:

Wir wissen nun, wo alle Rahmenschrauben platziert werden müssen. Markieren Sie den Mittelpunkt jedes Lochs mit der Spitze eines Kreuzschlitzschraubendrehers — dies ist genauer und dauerhafter als die Verwendung eines Markers oder Bleistifts.
Positionieren Sie als Nächstes die Adapterplatte 1" von der Vorderkante der Tischplatte entfernt und X.3" von der Seite der Platte, wobei X der Überhang der Platte in Zoll ist. Z.B.
1" Überhang: Platte sollte 1.3" von der Seite der Tischplatte entfernt sein
2" Überhang: Platte sollte 2.3" von der Seite der Tischplatte entfernt sein
3" Überhang: Platte sollte 3.3" von der Seite der Tischplatte entfernt sein
4" Überhang: Platte sollte 4.3" von der Seite der Tischplatte entfernt sein

Beachten Sie Schritt 10 für die korrekte Ausrichtung der Adapterplatte. Die folgende Abbildung zeigt eine rechtshändige Kurbelbaugruppe mit 1" Überhang der Tischplatte.
Markieren Sie den Mittelpunkt jedes Lochs wie zuvor mit der Spitze eines Kreuzschlitzschraubendrehers. Zerlegen Sie die Rahmenkomponenten und kehren Sie zu den Standardmontageanleitungen zurück.

Stellen Sie sicher, dass die Tischplatte nicht mit Hindernissen oder Wänden in Berührung kommt.
Stellen Sie sicher, dass alle Kabel eine angemessene Länge haben, um den gesamten Höhenverstellbereich zu ermöglichen.
Setzen oder stellen Sie sich nicht auf den Schreibtischrahmen. Kriechen oder liegen Sie nicht unter dem Schreibtischrahmen.
Platzieren Sie keine Gegenstände, die höher als 25" sind, unter dem Schreibtisch.
Achten Sie darauf, Ihre Hand bei der Benutzung des Griffs nicht einzuklemmen.
Die Schreibtischhöhe ist so einstellbar, dass sie auf die ergonomisch am besten geeignete Höhe positioniert werden kann. Jede andere Bedienung erfolgt auf eigenes Risiko des Benutzers.
Unter keinen Umständen akzeptiert der Hersteller Garantieansprüche oder Haftungsansprüche für Schäden, die durch unsachgemäßen Gebrauch oder unsachgemäße Handhabung des Schreibtischrahmens verursacht wurden.
Bitte lesen Sie dieses Handbuch sorgfältig durch. Wenn dieser Schreibtisch weiterverkauft wird, stellen Sie dieses Handbuch dem neuen Eigentümer zur Verfügung.
