CME WIDI MASTER Handbuch

WICHTIGE INFORMATIONEN

Ein unsachgemäßer Anschluss kann zu Schäden am Gerät führen.

SICHERHEITSHINWEISE
Beachten Sie stets die unten aufgeführten grundlegenden Vorsichtsmaßnahmen, um die Möglichkeit schwerer Verletzungen oder sogar des Todes durch Stromschlag, Beschädigungen, Brand oder andere Gefahren zu vermeiden. Diese Vorsichtsmaßnahmen umfassen, sind aber nicht beschränkt auf, die folgenden Punkte:

• Schließen Sie das Instrument nicht während eines Gewitters an.
• Verlegen Sie das Kabel oder die Steckdose nicht an einem feuchten Ort, es sei denn, die Steckdose ist speziell für feuchte Orte ausgelegt.
• Wenn das Instrument mit Wechselstrom betrieben werden muss, berühren Sie nicht den blanken Teil des Kabels oder des Steckers, wenn das Netzkabel an die Netzsteckdose angeschlossen ist.
• Befolgen Sie beim Einrichten des Instruments stets die Anweisungen sorgfältig.
• Setzen Sie das Instrument nicht Regen oder Feuchtigkeit aus, um Feuer und/oder Stromschlag zu vermeiden.
• Halten Sie das Instrument von elektrischen Störquellen wie Leuchtstofflampen und Elektromotoren fern.
• Halten Sie das Instrument von Staub, Hitze und Vibrationen fern.
• Setzen Sie das Instrument nicht direktem Sonnenlicht aus.
• Stellen Sie keine schweren Gegenstände auf das Instrument; stellen Sie keine Behälter mit Flüssigkeit auf das Instrument.
• Berühren Sie die Anschlüsse nicht mit nassen Händen.

ANSCHLUSS

Bitte beachten Sie: Die Taste am Hauptadapter ist eine reservierte Funktion, kein Netzschalter. Drücken Sie diese im normalen Gebrauch nicht, um zu verhindern, dass das Gerät in den Testmodus wechselt und infolgedessen nicht normal verwendet werden kann.

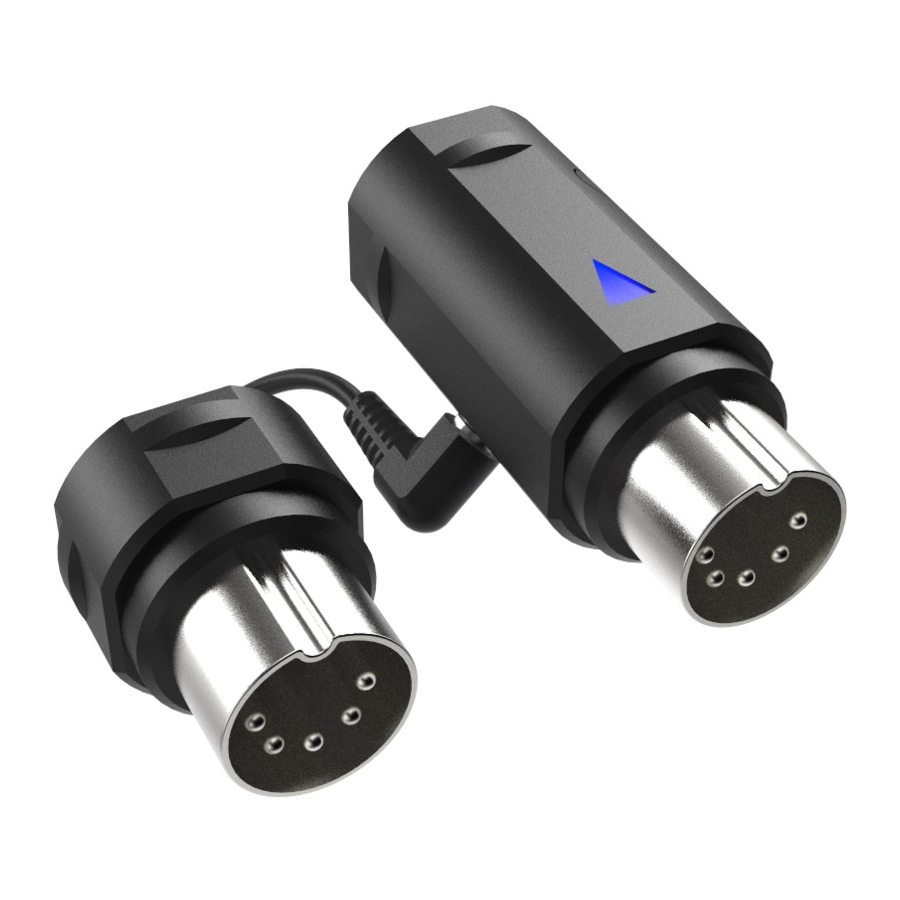

WIDI Master ergänzt Musikgeräte mit MIDI-DIN-Anschlüssen um drahtlose Bluetooth-MIDI-Sende- und Empfangsfunktionen. Dieses Produkt besteht aus zwei Teilen: Einer ist der Hauptadapter, der zur Stromversorgung über den MIDI OUT DIN-Anschluss dient und MIDI-Nachrichten drahtlos sendet oder empfängt. Der andere ist ein Sub-Adapter, der zur Übertragung von MIDI-Nachrichten an den MIDI IN DIN-Anschluss des MIDI-Geräts verwendet wird.

WIDI Master kann mit MIDI-DIN-Anschlüssen von MIDI-Geräten verwendet werden, die dem MIDI-Standard entsprechen, wie z.B.: Synthesizer, MIDI-Controller, MIDI-Interfaces, Keytars, elektrische Blasinstrumente, V-Akkordeons, elektronische Schlagzeuge, elektrische Klaviere, elektronische tragbare Keyboards, Audio-Interfaces, digitale Mixer usw. Gleichzeitig kann WIDI Master auch Geräte und Computer mit einer integrierten BLE-MIDI-Funktion verbinden, wie z.B.: Bluetooth-MIDI-Controller, iPhones, iPads, Mac-Computer, Android-Mobiltelefone, PC-Computer usw.

Der WIDI Master Hauptadapter ist mit LED-Anzeigen ausgestattet. Wenn das Gerät eingeschaltet ist, leuchtet die LED. Wenn die LED blau leuchtet, bedeutet dies, dass sich das Gerät im normalen Betriebszustand befindet. Wenn die LED grün leuchtet, bedeutet dies, dass das Gerät auf ein Firmware-Upgrade wartet.

WIDI Master Bluetooth-MIDI-Funktion für Standard-MIDI-Geräte hinzufügen

1. Stecken Sie den 2,5-mm-Miniklinkenstecker des Sub-Adapters des WIDI Masters in die Miniklinkenbuchse des Hauptadapters.
2. Stecken Sie den Hauptadapter des WIDI Masters in den MIDI OUT DIN-Anschluss des MIDI-Geräts und den Sub-Adapter in den MIDI IN DIN-Anschluss.

Hinweis: Wenn das MIDI-Gerät nur einen MIDI OUT DIN-Anschluss besitzt, ist es nicht notwendig, den Miniklinkenstecker und den Sub-Adapter anzuschließen.

Hinweis: Wenn der MIDI OUT DIN-Anschluss des MIDI-Geräts keine 3,3V~5V Stromversorgung bereitstellen kann, besuchen Sie bitte die WIDI-Website für Informationen zum DIY-Netzkabel.

Zwei WIDI Masters verbinden

1. Schalten Sie die beiden mit WIDI Master ausgestatteten MIDI-Geräte ein.
2. Die beiden WIDI Master-Einheiten koppeln sich automatisch, und die blaue LED wechselt von langsamem Blinken zu Dauerlicht (wenn MIDI-Daten gesendet werden, blinkt die LED dynamisch).

WIDI Master mit Bluetooth-MIDI-Gerät verbinden

1. Schalten Sie sowohl die mit WIDI Master angeschlossenen MIDI-Geräte als auch die Bluetooth-MIDI-Geräte ein.
2. WIDI Master koppelt sich automatisch mit dem Bluetooth-MIDI-Gerät, und die blaue LED wechselt von langsamem Blinken zu Dauerlicht (wenn MIDI-Daten gesendet werden, blinkt die LED dynamisch)

Hinweis: Wenn WIDI Master nicht automatisch mit einem anderen Bluetooth-MIDI-Gerät gekoppelt werden kann, kann dies an einem Kompatibilitätsproblem liegen. In diesem Fall kontaktieren Sie bitte CME für technischen Support.

WIDI Master mit macOS X verbinden

1. Schalten Sie das MIDI-Gerät, an das der WIDI Master angeschlossen ist, ein und vergewissern Sie sich, dass die blaue LED langsam blinkt.
2. Klicken Sie auf das [Apple icon] (Apple-Symbol) in der oberen linken Ecke des Bildschirms, klicken Sie auf das Menü [System Preferences] (Systemeinstellungen), klicken Sie auf das [Bluetooth icon] (Bluetooth-Symbol) und klicken Sie auf [Turn Bluetooth On] (Bluetooth einschalten). Verlassen Sie anschließend das Fenster der Bluetooth-Einstellungen.
3. Klicken Sie auf das Menü [Go] (Gehe zu) oben auf dem Bildschirm, klicken Sie auf [Utilities] (Dienstprogramme) und klicken Sie auf [Audio MIDI Setup] (Audio-MIDI-Setup).

Hinweis: Wenn Sie das MIDI Studio-Fenster nicht sehen, klicken Sie auf das Menü [Window] (Fenster) oben auf dem Bildschirm und klicken Sie auf [Show MIDI Studio] (MIDI Studio anzeigen).

4. Klicken Sie auf das [Bluetooth icon] (Bluetooth-Symbol) oben rechts im MIDI Studio-Fenster, suchen Sie den WIDI Master, der unter der Gerätenamenliste erscheint, und klicken Sie auf [Connect] (Verbinden). Das Bluetooth-Symbol des WIDI Master erscheint im MIDI Studio-Fenster und zeigt eine erfolgreiche Verbindung an.

Sie können dann alle Einstellungsfenster schließen.

WIDI Master mit iOS-Gerät verbinden

1. Schalten Sie das MIDI-Gerät, an das der WIDI Master angeschlossen ist, ein und vergewissern Sie sich, dass die blaue LED langsam blinkt.
2. Klicken Sie auf das [Settings] (Einstellungen)-Symbol, um die Einstellungsseite zu öffnen, klicken Sie auf [Bluetooth] (Bluetooth), um die Bluetooth-Einstellungsseite aufzurufen, und schieben Sie den Bluetooth-Schalter, um die Bluetooth-Funktion zu aktivieren.
3. Gehen Sie in den Apple AppStore, um die kostenlose Anwendung [midimittr] zu suchen und herunterzuladen.
4. Öffnen Sie die midimittr App, klicken Sie auf das Menü [Device] (Gerät) unten rechts auf dem Bildschirm, suchen Sie den WIDI Master, der in der Liste erscheint, klicken Sie auf [Not Connected] (Nicht verbunden) und klicken Sie im Pop-up-Fenster der Bluetooth-Kopplungsanfrage auf [Pair] (Koppeln). Der Status des WIDI Master in der Liste wird auf [Connected] (Verbunden) aktualisiert, was eine erfolgreiche Verbindung anzeigt. Anschließend können Sie die Home-Taste des iOS-Geräts drücken, um midimittr zu minimieren und im Hintergrund laufen zu lassen.
5. Öffnen Sie die Musik-App, die externe MIDI-Eingaben akzeptiert, und wählen Sie WIDI Master auf der Einstellungsseite als MIDI-Eingabegerät aus, dann können Sie es verwenden.

WIDI Master mit Windows 10 verbinden
Zunächst muss die Musiksoftware die neueste UWP-API von Microsoft integrieren, um den Bluetooth-Klassen-kompatiblen MIDI-Treiber zu verwenden, der mit Windows 10 geliefert wird. Die meisten Musiksoftware hat diese API aus verschiedenen Gründen noch nicht integriert. Soweit uns bekannt ist, integriert derzeit nur Cakewalk by Bandlab diese API, sodass es direkt mit WIDI Master oder anderen Standard-Bluetooth-MIDI-Geräten verbunden werden kann.

Natürlich gibt es einige alternative Lösungen für die MIDI-Übertragung zwischen dem Windows 10 Bluetooth-MIDI-Treiber und der Musiksoftware über virtuelle MIDI-Port-Softwareanwendungen, wie LoopMIDI und MIDIberry. Dieser Ansatz fügt eine geringe Latenz und einige Einschränkungen hinzu, kann aber verwendet werden, um grundlegende Verbindungsanforderungen zu erfüllen.

Darüber hinaus haben wir WIDI UHOST als professionelle Hardwarelösung für Windows-Benutzer entwickelt, die die Anforderungen professioneller Benutzer an extrem niedrige Latenz und Fernsteuerung in größtmöglichem Umfang erfüllt. Bitte besuchen Sie die WIDI-Website für Details.

WIDI Master mit Android-Gerät verbinden
Wie im Fall von Windows muss die Android-Musik-App den universellen Bluetooth-MIDI-Treiber des Android-Betriebssystems integrieren, um direkt mit dem Bluetooth-MIDI-Gerät zu kommunizieren. Die meisten Musik-Apps haben diese Funktionalität aus verschiedenen Gründen noch nicht integriert. Daher müssen Sie spezielle Apps verwenden, die dazu bestimmt sind, Bluetooth-MIDI-Geräte als Brücke zu verbinden.

1. Schalten Sie das MIDI-Gerät, an das der WIDI Master angeschlossen ist, ein und vergewissern Sie sich, dass die blaue LED langsam blinkt.
2. Schalten Sie die Bluetooth-Funktion des Android-Geräts ein.
3. Gehen Sie in den PlayStore, um die kostenlose Anwendung [MIDI BLE Connect] zu suchen und herunterzuladen.
4. Öffnen Sie die MIDI BLE Connect App, klicken Sie auf [Bluetooth Scan] (Bluetooth-Scan), suchen Sie den

WIDI Master, der in der Liste erscheint, und klicken Sie auf [WIDI Master] (WIDI Master), es wird angezeigt, dass die Verbindung erfolgreich hergestellt wurde. Gleichzeitig sendet das Android-System eine Benachrichtigung zur Bluetooth-Kopplungsanfrage. Bitte klicken Sie auf die Benachrichtigung und akzeptieren Sie die Kopplungsanfrage. Danach können Sie die Home-Taste auf dem Android-Gerät drücken, um die MIDI BLE Connect App zu minimieren und im Hintergrund laufen zu lassen.

5. Öffnen Sie die Musik-App, die eine externe MIDI-Eingabe akzeptiert, und wählen Sie WIDI Master auf der Einstellungsseite als MIDI-Eingabegerät aus, dann können Sie es verwenden.

SPEZIFIKATIONEN

Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.

FAQ

Die LED des Hauptadapters des WIDI Master leuchtet nicht.

• Ist der Hauptadapter an die MIDI OUT-Buchse des MIDI-Geräts angeschlossen?
• Ist das MIDI-Gerät eingeschaltet?
• Liefert der MIDI OUT DIN-Anschluss des MIDI-Geräts Strom? Sie können den Hersteller des MIDI-Geräts um entsprechende Informationen bitten.

Kann ich den Sub-Adapter des WIDI Master allein an den MIDI IN DIN-Anschluss anschließen, wenn ich nur MIDI IN verwende?

• Der Sub-Adapter kann nicht eigenständig funktionieren und muss mit der Miniklinkenbuchse des Hauptadapters verbunden sein.

Kann WIDI Master drahtlos mit anderen BLE MIDI-Geräten verbunden werden?

• Wenn das BLE MIDI-Gerät der Standard-BLE MIDI-Spezifikation entspricht, kann es automatisch verbunden werden.

Die drahtlose Verbindungsdistanz ist sehr kurz, die Latenz ist groß oder das Signal ist intermittierend.

• WIDI Master verwendet den Bluetooth-Standard für die drahtlose Übertragung. Wenn das Signal stark gestört oder blockiert wird, werden die Übertragungsdistanz und die Reaktionszeit durch Objekte in der Umgebung beeinflusst, wie z.B. Bäume, Stahlbetonwände oder Umgebungen mit mehr elektromagnetischen Wellen.

KONTAKT

Email: info@cme-pro.com

Website: www.bluetoothmidi.com

Referenzen

• CME Support - CME - Die MIDI-Experten

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

CME WIDI MASTER Handbuch herunterladen

Verfügbare Sprachen
