Kanmor 510e, 512e Handbuch

Anzeige / Tastenfeldbedienung

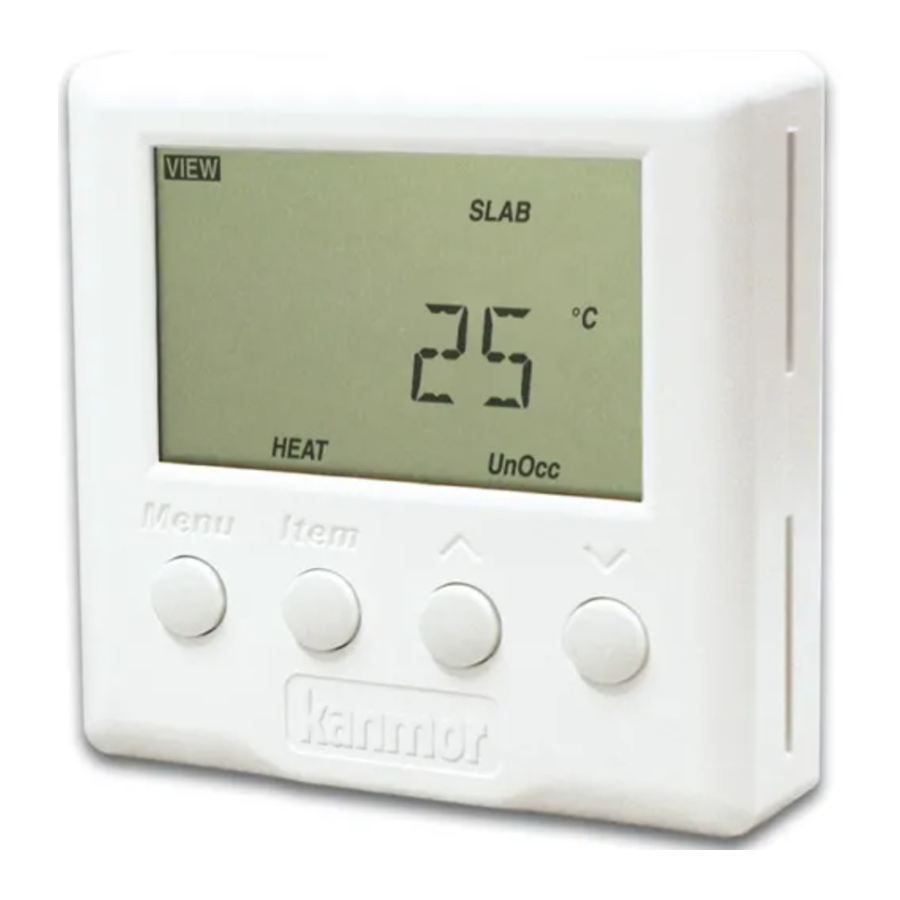

Das Display des Thermostats hat vier verschiedene Felder. Diese Felder sind das Menüfeld, das Elementfeld, das Zahlenfeld und das Statusfeld. Die vier Tasten auf der Vorderseite des Thermostats werden verwendet, um durch die Menüs und Elemente zu navigieren, um die gewünschten Einstellungen anzuzeigen und/oder anzupassen.

Displaysymbole

	Warnung Wird angezeigt, wenn ein Fehler vorliegt.
	Zugriffsebene Wird angezeigt, wenn sich der Benutzer in der Zugriffsebene befindet.
	Frühstart Wird angezeigt, wenn der Thermostat im Frühstartmodus ist.
	Heizung Eins Wird angezeigt, wenn der Kontakt für Heizung Eins eingeschaltet ist.
	Heizung Zwei Wird angezeigt, wenn der Kontakt für Heizung Zwei eingeschaltet ist.
	Kühlung Eins Wird angezeigt, wenn der Kontakt für Kühlung Eins eingeschaltet ist.

ANZEIGEN DER AKTUELLEN TEMPERATUR(EN)

Das View (Anzeige) Menü ermöglicht es Ihnen, die aktuelle(n) Temperatur(en) anzuzeigen, die vom Thermostat und seinen Zusatzsensor(en) erfasst werden. Um die verschiedenen Temperaturen anzuzeigen, wählen Sie zunächst das View (Anzeige) Menü mit der Menu (Menü) Taste. Verwenden Sie anschließend die Taste, um die verfügbaren Temperaturen anzuzeigen.

Raum: Dies ist die aktuelle Lufttemperatur des zu regelnden Raumes. Mindestens ein Luftsensor muss aktiv sein, damit diese Temperatur angezeigt wird.
Außen:Dies ist die aktuelle Außenlufttemperatur. Dieses Element ist nur verfügbar, wenn der Zusatzsensor so eingestellt wurde, dass er die Außenlufttemperatur erfasst.
Bodenplatte: Dies ist die aktuelle Temperatur der Bodenplatte. Dieses Element ist nur verfügbar, wenn mindestens einer der Zusatzsensoren so eingestellt wurde, dass er die Temperatur der Bodenplatte erfasst.
Fern: Dies ist die aktuelle Temperatur am Fernsensor. Dieses Element ist nur verfügbar, wenn der Zusatzsensor so eingestellt wurde, dass er eine Ferntemperatur erfasst.

STANDARDANZEIGE

Die Standardanzeige für den Thermostat kann entweder die im Time (Zeit) Menü gefundene Zeit oder ein beliebiges Element im View (Anzeige) Menü sein. Um die Standardanzeige auszuwählen, verwenden Sie das folgende Verfahren.

Schritt Eins: Verwenden Sie die Taste, um entweder das Time (Zeit) oder das View (Anzeige) Menü auszuwählen.
Schritt Zwei: Verwenden Sie die Taste, um das gewünschte Element auszuwählen.

EINSTELLEN DER TEMPERATUR(EN)

Für jedes Ereignis des Zeitplans kann eine separate Heiztemperatur eingestellt werden. Wenn ein Bodensensor an die Steuerung angeschlossen ist, kann für jedes Ereignis des Zeitplans eine separate minimale Bodentemperatur eingestellt werden. Wenn der Thermostat zum Kühlen verwendet wird, kann für jedes Ereignis des Zeitplans eine separate Kühltemperatur eingestellt werden. Verwenden Sie das folgende Verfahren, um jede Temperatur einzustellen.

Schritt Eins: Drücken und loslassen Sie die Taste, bis das Adjust (Anpassen) Menü erreicht ist.
Schritt Zwei: Drücken und loslassen Sie die Taste, bis die gewünschte Temperatur angezeigt wird.
Schritt Drei: Verwenden Sie die oder Taste, um die gewünschte Temperatur einzustellen. Notieren Sie diese Temperatur in der gefundenen Zeitplantabelle.
Wiederholen Sie die Schritte zwei und drei für jede zusätzliche Temperatur.

ZEITEINSTELLUNG

Schritt Eins: Drücken und loslassen Sie die Taste, bis das Time (Zeit) Menü erreicht ist.
Schritt Zwei: Drücken Sie die Taste. Während die Minuten blinken, verwenden Sie die oder Taste, um die richtigen Minuten einzustellen.
Schritt Drei: Drücken und loslassen Sie die Item (Element) Taste. Während die Stunden blinken, verwenden Sie die oder Taste, um die richtige Stunde einzustellen.
Schritt Vier: Drücken und loslassen Sie die Taste. Während der Tag blinkt, verwenden Sie die oder Taste, um den richtigen Tag einzustellen.

EINSTELLEN DER ZEITPLÄNE

Ein Zeitplan ermöglicht es dem Thermostat, automatisch zwischen mehreren voreingestellten Temperaturen basierend auf der Tageszeit zu wechseln. Der Zeitplan teilt den Tag in zwei oder vier Ereignisse ein. Für jedes Ereignis kann eine andere Temperatur eingestellt werden. Dies ermöglicht, dass Raum und/oder Fußboden tagsüber warm und abends und nachts kühl sind. Um die Tageszeit einzustellen, zu der jedes Ereignis beginnen soll, verwenden Sie das folgende Verfahren.

Schritt Eins: Drücken und loslassen Sie die Taste, bis das Schedule (SCHD) (Zeitplan) Menü angezeigt wird.
Schritt Zwei: Drücken und loslassen Sie die Taste. Verwenden Sie die oder Taste, um den gewünschten Zeitplan-Mode (Modus) auszuwählen. None (Keine) = eine Temperatur pro Tag. 2 = zwei Temperaturen pro Tag. 4 = vier Temperaturen pro Tag.
Schritt Drei: Drücken und loslassen Sie die Taste. Verwenden Sie die oder Taste, um den Zeitplan-Cycle (Zyklus) auszuwählen, entweder 7 Tage oder 24 Stunden.
Schritt Vier: Drücken und loslassen Sie die Taste. Verwenden Sie die oder Taste, um die Startzeit des Ereignisses einzustellen. Wenn das Ereignis keine Zeit hat, wählen Sie die "- -: - -" Zeit. Diese Zeit befindet sich zwischen 23:50 Uhr und 0:00 Uhr. Notieren Sie die Ereigniszeit in der gefundenen Zeitplantabelle für zukünftige Referenz.
Wiederholen Sie Schritt vier, bis alle Ereignisse programmiert wurden.

ÜBERSCHREIBEN DER ZEITPLÄNE

Temporäre Übersteuerung
Hinweis: Eine temporäre Übersteuerung dauert drei Stunden und ändert den bestehenden Zeitplan nicht dauerhaft.

Schritt Eins: Drücken und loslassen Sie die Taste, bis das View (Anzeige) Menü angezeigt wird.
Schritt Zwei: Drücken und loslassen Sie die Taste, bis die Raumtemperatur angezeigt wird.
Schritt Drei: Drücken Sie die Taste, um die Temperatur auf die gewünschte Einstellung zu erhöhen, oder die Taste, um die Temperatur auf die gewünschte Einstellung zu verringern.
Eine dreistündige temporäre Übersteuerung ist jetzt aktiv.

Temporäre Übersteuerung für den 512e im Heat (Heizen) / Cool (Kühlen) Modus
Hinweis: Eine temporäre Übersteuerung dauert drei Stunden und ändert den bestehenden Zeitplan nicht dauerhaft.
Schritt Eins: Drücken und loslassen Sie die Taste, bis das View (Anzeige) Menü angezeigt wird.
Schritt Zwei: Drücken und loslassen Sie die Taste, bis die Raumtemperatur angezeigt wird.
Schritt Drei: Drücken und loslassen Sie entweder die oder Taste einmal.
Schritt Vier: Verwenden Sie die Taste, um zwischen der Heiztemperatur und der Kühltemperatur zu wählen.
Schritt Fünf: Drücken Sie die Taste, um die Temperatur auf die gewünschte Einstellung zu erhöhen, oder die Taste, um die Temperatur auf die gewünschte Einstellung zu verringern.
Eine dreistündige temporäre Übersteuerung ist jetzt aktiv.

Aufheben einer temporären Übersteuerung
Um eine temporäre Übersteuerung aufzuheben, drücken Sie die Taste ein- oder zweimal, falls die Hintergrundbeleuchtung nicht leuchtet.

Permanente Übersteuerung
Hinweis: Eine permanente Übersteuerung bleibt so lange in Kraft, bis eine neue Übersteuerung ausgewählt wird. Eine permanente Übersteuerung ändert den bestehenden Zeitplan nicht.
Schritt Eins: Drücken und loslassen Sie die Taste, bis das Schedule (SCHD) (Zeitplan) Menü angezeigt wird.
Schritt Zwei: Verwenden Sie die oder Taste, um die gewünschte permanente Übersteuerung auszuwählen.

Aufheben einer permanenten Übersteuerung
Um eine permanente Übersteuerung aufzuheben, verwenden Sie das folgende Verfahren.

Schritt Eins: Drücken und loslassen Sie die Taste, bis der Schedule (SCHD) (Zeitplan) angezeigt wird.
Schritt Zwei: Verwenden Sie die oder Taste, um die None (Keine) Einstellung auszuwählen.

Abwesend-Übersteuerung
Eine Abwesend-Übersteuerung ist eine schnelle Übersteuerung, die Ihren bestehenden Zeitplan nicht ändert. Dies ist für längere Abwesenheitszeiten zu verwenden. Wenn die Away (Abwesend) Übersteuerung ausgewählt ist, wird die Heiztemperatur auf 62°F (16,5°C) und die Kühltemperatur auf 82°F (28,0°C) eingestellt (nur Typ 512e im Heat (Heizen) / Cool (Kühlen) Modus). Wenn ein Bodensensor mit dem Thermostat verwendet wird, wird die minimale Bodentemperatur ebenfalls ignoriert. Dieser Vorgang wird fortgesetzt, solange die Away (Abwesend) Übersteuerung ausgewählt ist. Um die Away (Abwesend) Übersteuerung auszuwählen, verwenden Sie das folgende Verfahren.
Schritt Eins: Drücken und loslassen Sie die Taste, bis das Schedule (SCHD) (Zeitplan) Menü angezeigt wird.
Schritt Zwei: Verwenden Sie die oder Taste, um die Away (Abwesend) Übersteuerung auszuwählen.

Aufheben der Abwesend-Übersteuerung
Um die Away (Abwesend) Übersteuerung aufzuheben, verwenden Sie das folgende Verfahren.
Schritt Eins: Drücken und loslassen Sie die Menu (Menü) Taste, bis das Schedule (SCHD) (Zeitplan) Menü angezeigt wird.
Schritt Zwei: Verwenden Sie die oder Taste, um die None (Keine) Einstellung auszuwählen.

DISPLAYBELEUCHTUNG

Das Display des Thermostats verfügt über eine Hintergrundbeleuchtungseinstellung. Die Hintergrundbeleuchtung kann ausgeschaltet, eingeschaltet oder so eingestellt werden, dass sie nach dem Drücken einer beliebigen Taste 60 Sekunden lang temporär leuchtet. Um die Funktionsweise der Hintergrundbeleuchtung des Displays einzustellen, verwenden Sie das folgende Verfahren.

Schritt Eins: Drücken und loslassen Sie die Taste, bis das Adjust (Anpassen) Menü erreicht ist.
Schritt Zwei: Drücken und loslassen Sie die Taste, bis das Wort LITE (LICHT) angezeigt wird.
Schritt Drei: Verwenden Sie die oder Taste, um die gewünschte Hintergrundbeleuchtungsfunktion auszuwählen.
Hinweis: Wenn die Einstellung der Hintergrundbeleuchtung temporär ist, schaltet der erste Tastendruck die Hintergrundbeleuchtung ein.

ANZEIGEEINHEITEN

Um zwischen Fahrenheit und Celsius zu wählen, verwenden Sie das folgende Verfahren.

Schritt Eins: Drücken und loslassen Sie die Taste, bis das Adjust (Anpassen) Menü erreicht ist.
Schritt Zwei: Drücken und loslassen Sie die Taste, bis die aktuelle Temperatureinheit zu blinken beginnt.
Schritt Drei: Verwenden Sie die oder Taste, um zwischen Fahrenheit und Celsius zu wählen.

EINSTELLEN DES BETRIEBSMODUS

Je nach Typ des installierten Thermostats und seiner Einrichtung stehen mehrere Betriebsmodi zur Verfügung.

Off (Aus): Im Off (Aus) Modus betreibt der Thermostat weder die Heizung noch die Kühlung für den Raum.
Heat (Heizen): Im Heat (Heizen) Modus arbeitet der Thermostat, um den Raum auf der erforderlichen Heiztemperatur zu halten. Wenn Sie den Typ 512e zum Heizen und Kühlen verwenden, stellt dieser Modus sicher, dass die Kühlung nicht eingeschaltet wird, selbst wenn der Raum Kühlung benötigt.
Cool (Kühlen): Dieser Modus ist nur beim Typ 512e verfügbar, der für Heizung und Kühlung eingerichtet ist. Im Cool (Kühlen) Modus arbeitet der Thermostat, um den Raum auf der erforderlichen Kühltemperatur zu halten und stellt sicher, dass die Heizung nicht eingeschaltet wird.
Auto (Automatisch): Dieser Modus ist nur beim Typ 512e verfügbar, der für Heizung und Kühlung eingerichtet wurde. Dieser Modus ermöglicht es dem Thermostat, automatisch zwischen Heizen und Kühlen des Raumes zu wechseln, je nachdem, was die Lufttemperatur erfordert. Wenn ein Bodensensor installiert ist, hält der Fußboden die minimale Bodentemperatur auch während des Kühlens aufrecht.

VIER-EREIGNIS-STANDARDPROGRAMM

VIER-EREIGNIS-BENUTZERPROGRAMM

ZWEI-EREIGNIS-STANDARDPROGRAMM

ZWEI-EREIGNIS-BENUTZERPROGRAMM
