AC Infinity CLOUDRAY Handbuch

EMPFOHLENE ANWENDUNG

LEBENSDAUER MAXIMIEREN

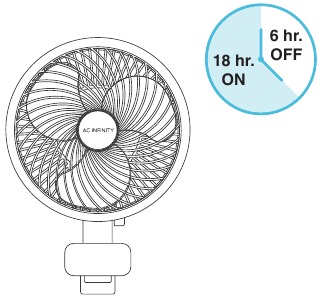

Um die Lebensdauer des Ventilators zu maximieren, empfehlen wir, ihn nicht länger als 18 Stunden pro Tag ununterbrochen oszillieren zu lassen. Dies schont den Motor, indem er passiv kühl gehalten und so vor Verschleiß geschützt wird.

KABELSPANNUNG REDUZIEREN

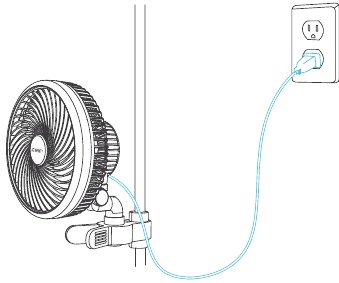

Bitte stellen Sie sicher, dass genügend Spielraum für das Netzkabel und das Verlängerungskabel vorhanden ist. Der Ventilator sollte frei oszillieren können, ohne an seinen Kabeln zu ziehen.

HAUPTMERKMALE

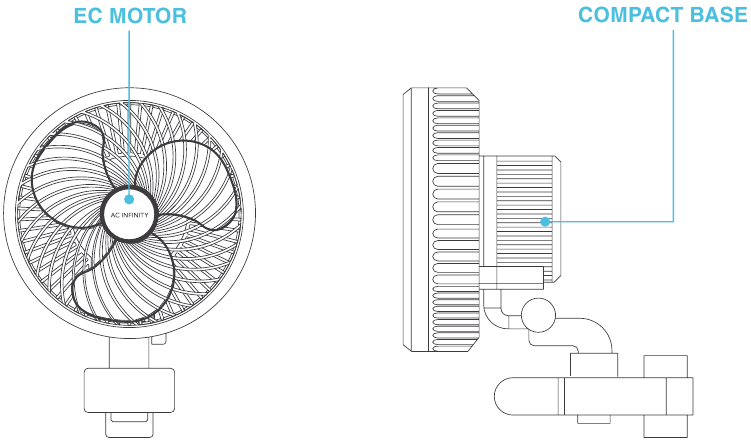

EC MOTOR
Motor der nächsten Generation läuft leiser, ist energieeffizienter und hat eine längere Lebensdauer als AC-Motoren.
KOMPAKTER SOCKEL
Flachere Motorbasis ermöglicht eine nähere Befestigung an Stangen, um den verfügbaren Anbauraum zu maximieren.
PWM-DREHZAHLREGELUNG
Digital gesteuert, um niedrige Drehzahlen für sanfteren Luftstrom zu ermöglichen, während der maximale Leistungsbereich auf zehn Lüftergeschwindigkeiten erweitert wird.
IP-44 SCHUTZ
Der Clip-Lüfter ist nach den Schutzart-Standards IP-44 abgedichtet und bietet hohe Beständigkeit gegen Flüssigkeiten und Staub.
DOPPELTE KUGELLAGER
Der Motor enthält Kugellager mit einer geschätzten Lebensdauer von 67.000 Stunden. Ermöglicht die Montage des Ventilators in jeder Ausrichtung.
UIS™ KOMPATIBEL
Verbindung mit UIS-Controllern für Temperatur-, Feuchtigkeits-, Timer-, Zyklus- und Zeitplanprogrammierung.

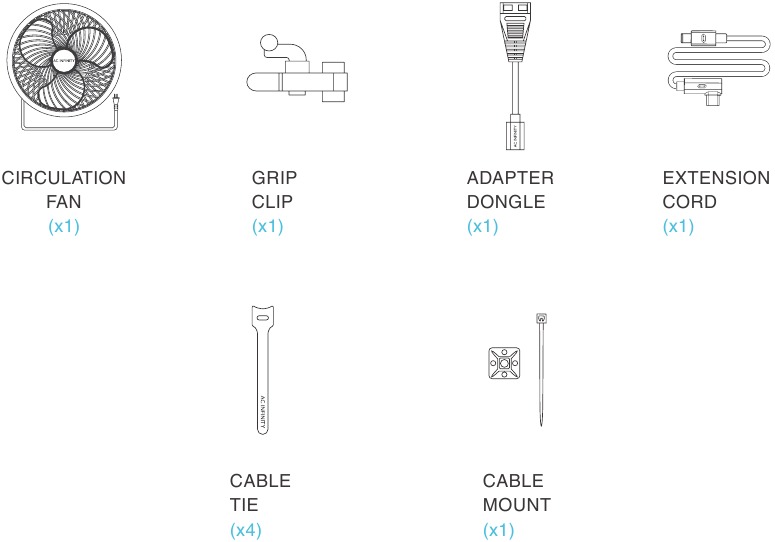

PRODUKTINHALT

MONTAGE

1. Drehen Sie, um das größere Knopfstück vom Klemmgriff zu entfernen.
   Ziehen Sie das kleinere Knopfstück aus der Schraubzwinge.

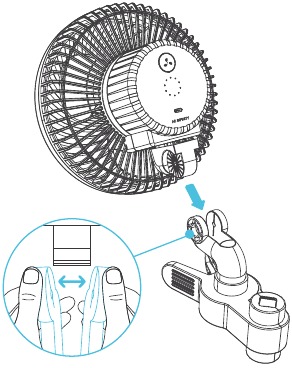

2. Schieben Sie den Klemmgriff in das Drehgelenk.
   Möglicherweise müssen Sie die Klemmen auseinanderziehen, damit sie über das Drehgelenk passen. Diese Festigkeit stellt sicher, dass der Ventilator nicht von selbst nach unten kippt.

3. Setzen Sie den Knopf und den Druckknopf beidseitig am Befestigungspunkt nach Wunsch wieder ein.

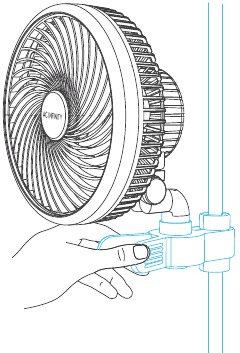

4. Klemmen Sie den Ventilator an einer Stange oder einem Pfosten fest.


STROVERSORGUNG UND EINRICHTUNG

1. Stecken Sie das Netzkabel des Ventilators in eine Netzsteckdose, um den Ventilator mit Strom zu versorgen.

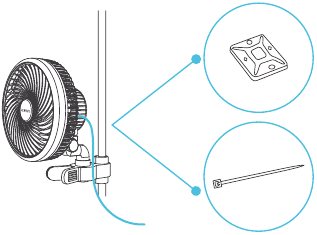

2. Sie können die Kabel mit den mitgelieferten Kabelbindern oder dem Kabelbefestigungsset ordnen.
   Kleben Sie die Kabelbinderhalterung auf eine saubere Oberfläche. Führen Sie den Kabelbinder durch die Halterung und um die Kabel.


UNIVERSAL INFINITY SYSTEM

EIN VERNETZTES ZUCHTSYSTEM

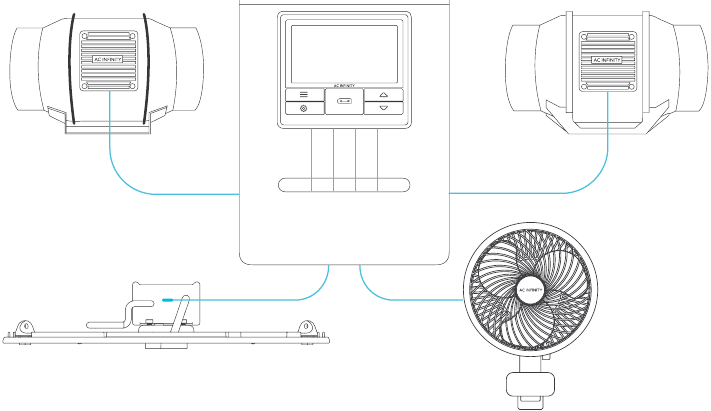

Das Universal Infinity System™ ist eine Reihe von Controllern und Geräten, die zusammen ein vollautomatisiertes System bilden. UIS ermöglicht es unseren Controllern, sich gleichzeitig mit verschiedenen Zuchtgeräten wie Inline-Lüftern, Clip-Ventilatoren und Grow-Lampen zu verbinden. Fortschrittliche UIS-Controller können jedem angeschlossenen UIS-Gerät seine eigene automatisierte Programmierung wie Temperatur, Feuchtigkeit, Zyklen, Zeitpläne und dynamische Stufen bereitstellen und sich gleichzeitig mit der AC Infinity App koppeln.

ANSCHLUSS AN CONTROLLER

Der CLOUDRAY Umluftventilator kann über das mitgelieferte UIS-Kabel als Teil eines integrierten Systems mit ausgewählten Smart Controllern verbunden werden. Einschränkungen siehe unten.

UIS-ANSCHLÜSSE
Um eine Verbindung zu den Controllern der neuesten Generation, wie z.B. CONTROLLER 69, herzustellen, verwenden Sie bitte das mitgelieferte UIS-Verlängerungskabel, um den UIS-Port des CLOUDRAY Ventilators direkt mit dem UIS-Port des Controllers zu verbinden.

MOLEX-ANSCHLÜSSE
Um eine Verbindung zu Controllern früherer Generationen, wie dem T-Series Controller (UNC529) oder CONTROLLER 67, herzustellen, verwenden Sie bitte den mitgelieferten Adapter-Dongle, um den Molex-Anschluss des Controllers in einen UIS-Anschluss umzuwandeln. Verwenden Sie anschließend das mitgelieferte UIS-Verlängerungskabel, um diesen mit dem UIS-Port des CLOURDAY Ventilators zu verbinden.

Gezeigtes Modell: CONTROLLER 67

PROGRAMMIERUNG

A-SERIES

ANPASSUNG DER LÜFTERDREHZAHL

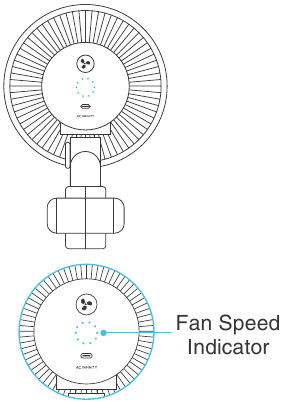

Der Clip-Lüfter verfügt über eine einzige Taste, die die Lüfterdrehzahl von 0-10 durchschaltet, angezeigt durch den darunter liegenden LED-Lichtring.
Drücken Sie die Geschwindigkeitstaste, um die Lüfterdrehzahl um eine Stufe zu erhöhen.
Wird die Taste über Geschwindigkeit 10 hinaus gedrückt, kehrt die Lüfterdrehzahl auf 0 zurück.

EIN-/AUSSCHALTEN
Halten Sie die Geschwindigkeitstaste 4 Sekunden lang gedrückt, um den Ventilator AUSZUSCHALTEN. Erneutes Drücken im AUS-Zustand schaltet den Ventilator mit der zuletzt eingestellten Geschwindigkeit EIN.

S-SERIES

OSZILLATION
Zusätzlich zu den Standardfunktionen können S-Series Modelle oszillieren, um einen breiteren Luftstromwinkel zu erzielen.
Drücken Sie die Schwenktaste, um die Oszillation des Clip-Lüfters zu aktivieren.
Die Oszillationsfunktion wird manuell über die hier angezeigte Taste aktiviert und kann nicht über externe UIS-Programmierung gesteuert werden.
Wenn ausgeschaltet, oszilliert der Clip-Lüfter unabhängig von externen Programmen nicht.
Wenn eingeschaltet, beginnt die Oszillation automatisch, wenn das externe Programm den Clip-Lüfter einschaltet. Die Oszillation stoppt dann automatisch, wenn das externe Programm den Clip-Lüfter ausschaltet.

Eine Aktivierung der Oszillation für mehr als 24 Stunden am Stück kann die Lebensdauer des Clip-Lüfters verkürzen.

AC INFINITY PRODUKTE

Inline-Rohrventilatoren
Die CLOUDLINE-Serie ist eine Reihe von Rohrventilatoren, die entwickelt wurden, um AV-Räume und -Schränke sowie verschiedene DIY-Luftzirkulations- und Abluftprojekte leise zu belüften. Verfügt über einen Thermoregler mit intelligenter Programmierung, der die Drehzahl der Rohrventilatoren automatisch an wechselnde Temperaturen anpasst.

Kohlefilter
Der Rohr-Kohlefilter wurde entwickelt, um Gerüche und Chemikalien in Grow-Zelten und Hydrokulturräumen zu eliminieren. Er verwendet australische Aktivkohle von Premium-Qualität, die eine höhere Absorptionskraft und eine längere Lebensdauer aufweist. Ermöglicht maximalen Luftdurchsatz als Teil eines Zuluft- oder Abluftsystems.

Pflanzenlampen
Eine Indoor-LED-Pflanzenlampe, die entwickelt wurde, um die Tageslichtbeleuchtung im Freien zu simulieren, um die Photosynthese Ihrer Pflanze zu verbessern und zu beschleunigen. Mit den neuesten Samsung LM301H Dioden erzeugt dieses LED-Grow-System effizient Vollspektrumbeleuchtung, die in allen Phasen des Wachstumszyklus nutzbar ist.

PRODUKTWARNUNG

UM DAS RISIKO VON BRAND, STROMSCHLAG ODER PERSONENSCHÄDEN ZU REDUZIEREN, BEACHTEN SIE BITTE FOLGENDES:

1. Stellen Sie sicher, dass Ihre Stromquelle den elektrischen Anforderungen dieses Produkts entspricht.
2. Überprüfen Sie Ihre örtlichen Bauvorschriften auf zusätzliche Sicherheitsmaßnahmen, die für eine ordnungsgemäße, vorschriftsmäßige Installation erforderlich sein könnten.
3. Lesen Sie alle Anweisungen, bevor Sie dieses Produkt installieren und verwenden.
4. Wenn Sie mit der Installation dieses Produkts nicht vertraut sind oder Zweifel haben, ziehen Sie die Dienste eines qualifizierten, geschulten und lizenzierten Fachmanns hinzu. Eine unsachgemäße Installation führt zum Erlöschen der Produktgarantie.
5. Dieses Produkt darf nicht in potenziell gefährlichen Bereichen wie brennbaren, explosiven, chemikalienbeladenen oder feuchten Umgebungen verwendet werden.
6. Rohrgeführte Produkte müssen immer ins Freie entlüftet werden.
7. Decken Sie Netzkabel nicht mit Teppichen oder anderen Stoffmaterialien ab.
8. Dieses Produkt enthält rotierende Teile. Während der Installation, des Betriebs und der Wartung dieses Produkts sind Sicherheitsvorkehrungen zu treffen.
9. Führen Sie keine Finger oder Fremdkörper in Lüftungs- oder Abluftöffnungen ein oder lassen Sie diese nicht eindringen, da dies zu Stromschlägen, Bränden oder Schäden am Produkt führen kann. Blockieren oder manipulieren Sie dieses Produkt während des Betriebs in keiner Weise.
10. Verlassen Sie sich nicht ausschließlich auf die Ein-/Aus-Programmierung, um die Stromversorgung dieses Produkts zu unterbrechen. Ziehen Sie das Netzkabel ab, bevor Sie dieses Produkt installieren, warten oder bewegen.
11. Betreiben Sie dieses Produkt nicht, wenn sein Kabel beschädigt ist, es Fehlfunktionen aufweist, fallen gelassen wurde oder in irgendeiner Weise beschädigt ist.
