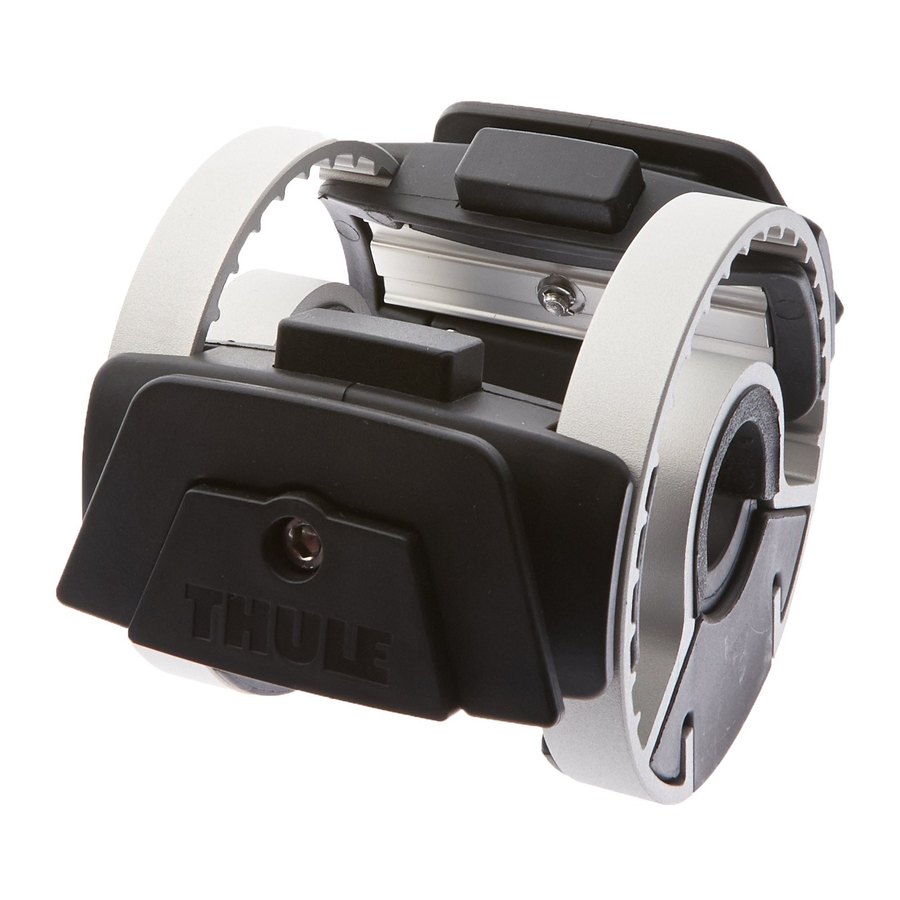

Thule Pack 'n Pedal 100037 Handbuch

Lieferumfang

Einrichtung

• Zerlegen Sie die Halterung, indem Sie die beiden Schrauben in der Nähe der Buchse/Pads lösen und die Aluminiumschienen vorsichtig abziehen.

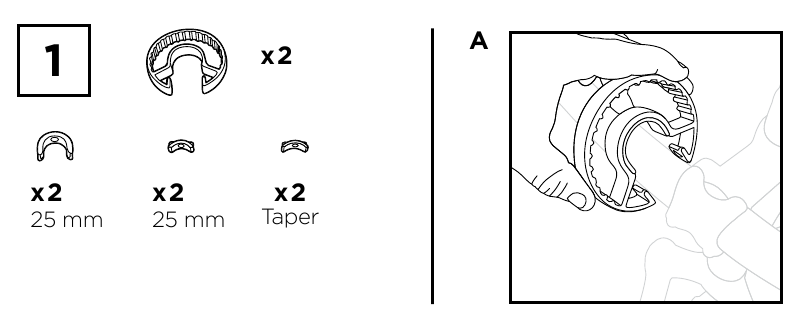

1. Testen Sie den Sitz der Schiene am Lenker. Binden Sie bei Bedarf die Brems- und Schaltzüge vorübergehend zurück, um einen freien Zugang zum mittleren Teil des Lenkers zu ermöglichen.

• Wenn es passt, fahren Sie mit Schritt 2 fort.

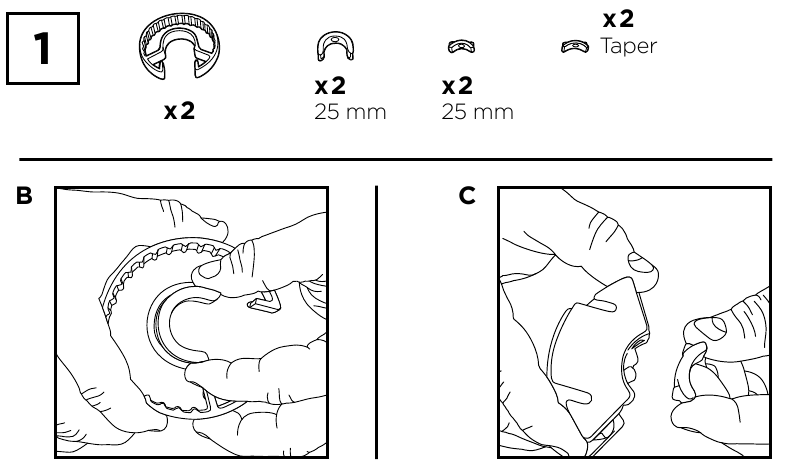

2. Wählen Sie die passende Buchsen-/Pad-Kombination.

• Drücken Sie die Buchse vorsichtig zusammen und schieben Sie sie in die Schiene.

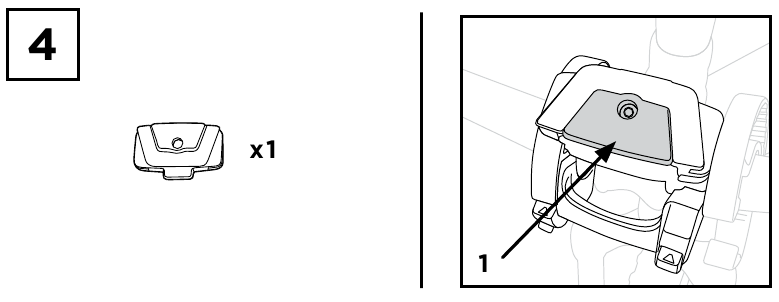

3. Drücken Sie das Pad direkt in die Stiftführungen an der Basis jedes Klemmblocks.

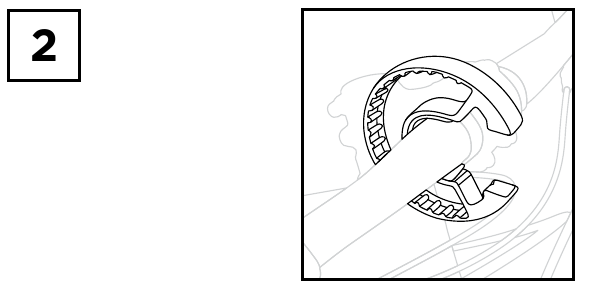

• Platzieren Sie die erste Schiene mit der Öffnung nach vorne am Lenker. Überprüfen Sie, ob die Zähne der Schiene nach außen zum Lenkergriff zeigen.


• Lösen Sie die Klemmblöcke der Brücke, bis Sie den vollständigen Pfeil sehen.
• Führen Sie die Brücke nur auf einer Seite in die Schiene ein. Sie können die andere Schiene in diesem Stadium weglassen.

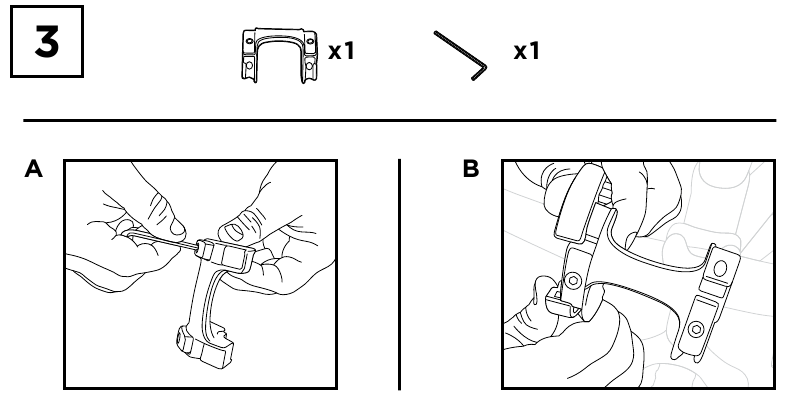

• Überprüfen Sie, ob die Brücke wie abgebildet richtig herum platziert ist (größerer Spalt auf der Unterseite... diese wird sich in ihrer endgültigen Position um den Vorbau drehen und darunter liegen).

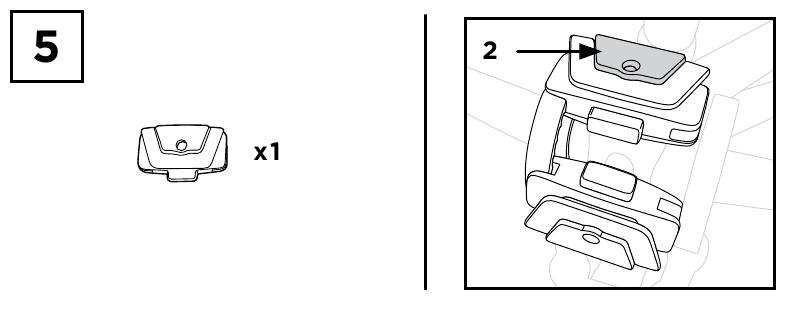

• Führen Sie einen Montagekörper mit der A-förmigen Aufnahme nach unten, wie abgebildet, auf die Schiene.

• Führen Sie den zweiten Montagekörper, wie abgebildet, mit der A-förmigen Aufnahme nach oben auf die Schiene über der ersten Halterung.
  HINWEIS: Sie können die gesamte Baugruppe nach vorne drehen, um Platz für einen zweiten Montagekörper neben dem ersten zu schaffen.

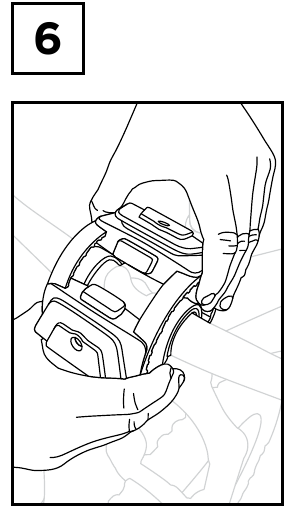

• Befestigen Sie die zweite Schiene wie abgebildet.

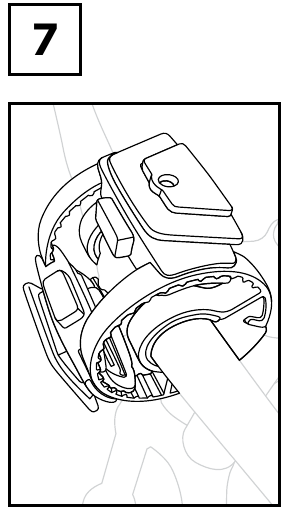

• Drehen Sie die Baugruppe, bis die Brücke auf der Unterseite des Lenker-Vorbau ruht. Dies verhindert, dass sich die Halterung bei der Verwendung von Zubehör dreht.

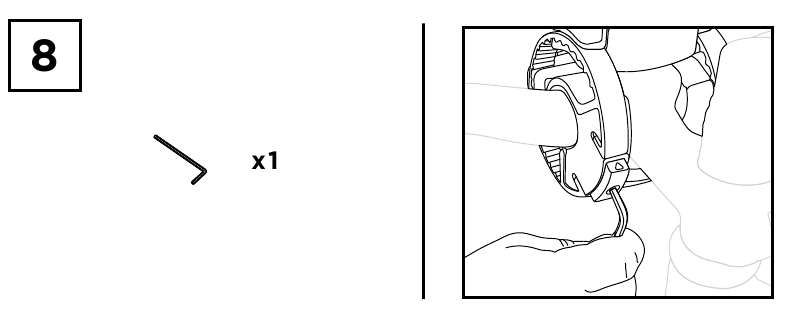

• Ziehen Sie beide Klemmblockschrauben mit einem 4mm Inbusschlüssel auf 2Nm fest.

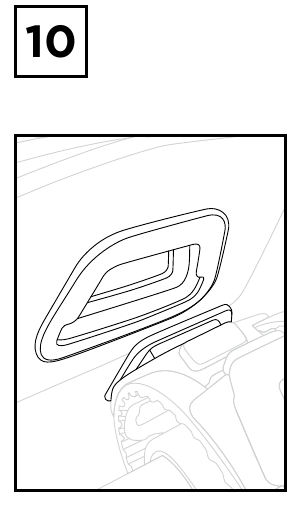

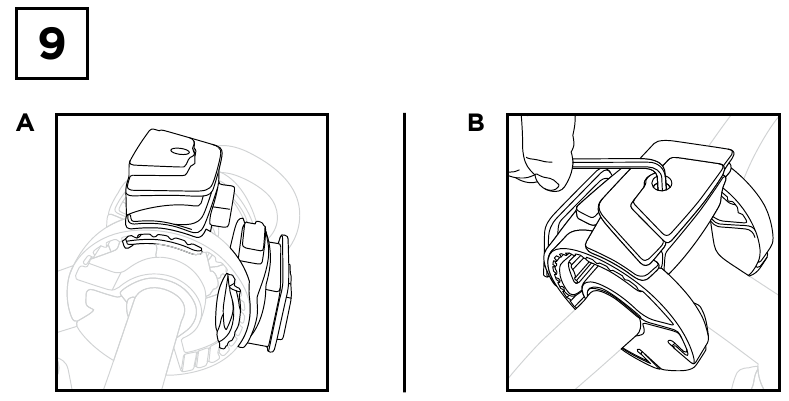

1. Positionieren Sie die Halterungen. Halterungen können an Thule Zubehör angepasst werden. Im Allgemeinen sollte der zum Fahrer zeigende Montagekörper nahezu horizontal und der nach vorne zeigende Montagekörper nahezu vertikal sein.
2. Ziehen Sie beide Schrauben des Montagekörpers mit einem 4mm Inbusschlüssel auf 2Nm fest.

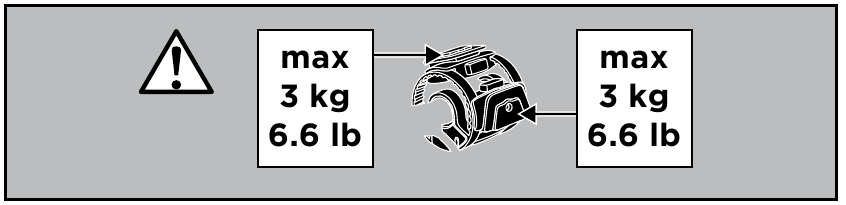

• Sie sind nun bereit, Thule Pack 'n Pedal Zubehör zu verwenden.
