AMD AMD-3700 Handbuch
Inhalt
Einführung und Überblick

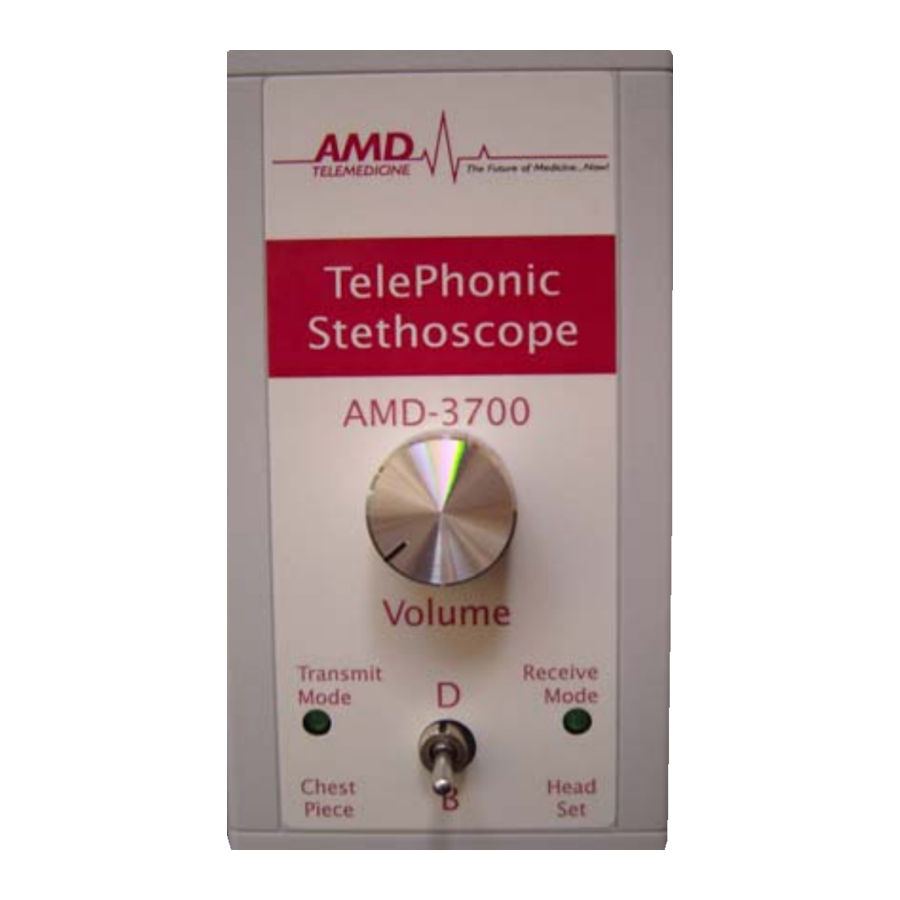

Das AMD-3700 Telephon-Stethoskop bietet hochwertige Fernauskultation mit einer Reihe wertvoller und einzigartiger Funktionen.
- Geringe Bandbreite bei gleichzeitiger hochwertiger Auskultation. Das AMD-3700 wird über eine RS232-Schnittstelle mit 19,2 Kb/s an den Systemdatenkanal angeschlossen.
- Dasselbe Modell kann für den Sende- oder Empfangsbetrieb konfiguriert werden.
- Das Einstecken des Bruststück-Sets versetzt das Gerät automatisch in den Sendemodus und beleuchtet die TX-Modus-Anzeige.
- Im Sendemodus werden dieselben Auskultationsgeräusche, die an die entfernte AMD-3700-Einheit gesendet werden, auch am Headset-Anschluss zur lokalen Überwachung ausgegeben.
- Wird die Eingangsbuchse des Bruststücks leer gelassen, schaltet das Gerät automatisch in den Empfangsmodus und beleuchtet die RX-Anzeige.
- Lautstärkeregler zur Anpassung des am Headset-Anschluss ausgegebenen Schallpegels. Der Lautstärkeregler funktioniert im Empfangsmodus für Geräusche, die von einer entfernten AMD3700-Einheit empfangen werden, oder im Sendemodus zur Überwachung von Geräuschen, die vom in dieser lokalen Einheit angeschlossenen Bruststück-Set erzeugt werden.
- B/D-Schalter für eine verbesserte Auswahl von Trichter/Membran (Bell/Diaphragm). Die Trichterposition (B) blendet den oberen Frequenzbereich bei 250 Hz aus und verstärkt die tiefen Frequenzen unter 100 Hz für eine verbesserte Herzauskultation. Die Membranposition (D) reduziert die sehr tiefen Frequenzen geringfügig und erweitert die hohen Frequenzen auf 1.400 Hz.
Das AMD-3700 Telephon-Stethoskop ist für die verschreibungspflichtige Anwendung durch medizinisches Fachpersonal bestimmt.
Installation
Die Installation des AMD-3700 Telephon-Stethoskops ist so einfach wie das Anlegen von Strom und der Anschluss des Geräts an einen funktionsfähigen Datenkanal.
- Stromversorgung
Die Stromversorgung der AMD-3700-Einheit erfolgt über ein kleines, wandmontiertes Netzteil. Stecken Sie das Netzteil in eine 115-VAC-Steckdose und stecken Sie den Stecker am Ende des Netzkabels in die Buchse hinten links an der AMD-3700-Einheit.
Wenn kein Bruststück-Set an die Einheit angeschlossen ist, leuchtet die RX-Modus-Anzeige und die TX-Modus-Anzeige ist AUS. Wenn ein Bruststück-Set an die Einheit angeschlossen ist, leuchtet die TX-Modus-Anzeige und die RX-Modus-Anzeige ist AUS. - Datenkommunikationskanal
Die Datenschnittstelle des AMD-3700 Telephon-Stethoskops ist im asynchronen Format mit:- RS232-elektrische Spannungspegel
- 19,2 Kb/s Datenrate.
- 8 Bits pro Zeichen.
- Keine Parität.
- Ein Stoppbit.
Die Schnittstelle des Datenkommunikationskanals muss entsprechend dieser Spezifikation eingerichtet werden.
Das AMD-3700 Telephon-Stethoskop fungiert in Bezug auf die Datenkommunikation als DTE. Wenn der Datenkanal, der die sendende AMD-3700-Einheit mit der empfangenden AMD-3700-Einheit verbindet, ein Modem, Multiplexer oder ein ähnliches DCE sein soll, sollte (wahrscheinlich) ein gerades Kabel verwendet werden, um die AMD-3700-Einheiten mit der Datenkanalschnittstelle zu verbinden. Die AMD-3700-Einheit verfügt über einen männlichen DB-9-Anschluss an der Rückseite des Geräts. Typischerweise verfügen DCE-Geräte über einen weiblichen DB-9-Anschluss für ihre Datenkommunikationsschnittstelle. In diesem Fall sollte ein gerades Kabel von weiblich DB-9 auf männlich DB-9 verwendet werden. Manchmal haben DCE-Geräte einen DB-25-Anschluss für ihre Schnittstelle. In diesem Fall kann ein DB-9-zu-DB-25-Adapter verwendet werden, oder ein Kabel mit einem weiblichen DB-9-Anschluss an einem Ende und einem männlichen DB-25-Anschluss am anderen Ende.
Wenn ein PC für die Datenkanalschnittstelle verwendet wird, ist es wichtig zu wissen, dass der serielle Port (COM-Port) eines PCs eine DTE-Schnittstelle ist. In diesem Fall (oder in jeder Situation, in der die Datenkanal-Geräteschnittstelle DTE ist) wird ein Cross-Over- (oder Nullmodem-) Kabel mit einem weiblichen DB-9 an beiden Enden des Kabels benötigt.
Bevor die AMD-3700-Einheiten an den Datenkanal angeschlossen werden (oder wenn Datenkommunikationsprobleme auftreten), ist es ratsam, die AMD-3700-Einheiten direkt miteinander zu testen, um zu überprüfen, ob sie ordnungsgemäß funktionieren. Legen Sie an beide AMD-3700-Einheiten Strom an und verbinden Sie sie mit einem männlich DB-9 zu männlich DB-9 Cross-Over-Kabel, wie unten dargestellt.
Wenn Geräusche vom Bruststück am Headset zu hören sind, funktionieren die AMD-3700-Einheiten ordnungsgemäß, und wenn Probleme beim Anschluss des Geräts an den Datenkanal auftreten, sollte man sich darauf konzentrieren, das Signal über den Datenkommunikationskanal zu leiten.
![Datenkommunikationskanal]( "AMD - AMD-3700 - Datenkommunikationskanal")
- Modusauswahl
Wenn kein Bruststück-Set in die Bruststückbuchse des Geräts eingesteckt ist, befindet sich das Gerät im Empfangsmodus und die RX-Modus-Anzeige leuchtet. Die TX-Modus-Anzeige ist AUS.
Wenn ein Bruststück-Set in die Bruststückbuchse des Geräts eingesteckt ist, befindet sich das Gerät im Sendemodus und die TX-Modus-Anzeige leuchtet. Die RX-Modus-Anzeige ist AUS.
Betrieb
Für eine normale Fernauskultationsuntersuchung befindet sich die AMD-3700-Einheit beim Patienten im Sendemodus und die AMD-3700-Einheit beim Kliniker im Empfangsmodus.
- TX-Modus (Senden)
Um als Auskultations-Sendeeinheit zu funktionieren, muss das AMD-3700 ein Bruststück-Set in die Bruststückbuchse eingesteckt haben. Dadurch wird das Gerät in den Sendemodus versetzt und die TX-Modus-Anzeige direkt über der Bruststückbuchse leuchtet auf. Geräusche vom Bruststück werden in digitale Signale umgewandelt und über die RS232-Datenschnittstelle gesendet.
Zusätzlich zur Übertragung der digitalen Signale werden die Auskultationsgeräusche vom Bruststück zurückgeleitet und am lokalen Headset-Anschluss ausgegeben. Somit kann der lokale Benutzer mit einem optionalen Headset dieselben Auskultationsgeräusche hören, die der Zuhörer an der entfernten AMD-3700 (im Empfangsmodus) hören würde.
Die Lautstärke für das Headset kann durch Drehen des Lautstärkereglers im Uhrzeigersinn erhöht werden. Eine zu hohe Lautstärke kann zu Verzerrungen im Headset führen und erhöht auch das Hintergrundgeräusch. Beginnen Sie mit der niedrigsten Lautstärke, die erforderlich ist, um die Geräusche zu hören, und erhöhen Sie dann die Lautstärke nach Bedarf, um sich auf bestimmte Geräusche zu konzentrieren.
Der B/D-Schalter kann bei einer Auskultationsuntersuchung ähnlich wie bei einem herkömmlichen Stethoskop verwendet werden. Die Trichterposition (B) blendet den oberen Frequenzbereich bei 250 Hz aus und verstärkt die tiefen Frequenzen unter 100 Hz für eine verbesserte Herzauskultation. Die Membranposition (D) reduziert die sehr tiefen Frequenzen geringfügig und erweitert die hohen Frequenzen auf 1.400 Hz.
Das Anpassen der Lautstärke oder das Ändern des B/D-Schalters beeinflusst nur, was der lokale Zuhörer hört, und nicht, was der Zuhörer an der entfernten AMD-3700 hören würde. Der Zuhörer an der entfernten AMD-3700 verfügt über unabhängige Lautstärke- und B/D-Schalterregler. - RX-Modus (Empfangen)
Ohne ein in die Bruststückbuchse des TR-1 eingestecktes Bruststück-Set befindet sich das Gerät automatisch im Empfangsmodus. Wenn der Datenkommunikationskanal eingerichtet und ein Headset in die Headset-Buchse des Geräts eingesteckt ist, kann der Kliniker die Stethoskopgeräusche von der entfernten AMD-3700 (im Sendemodus) hören.
Die Lautstärke für das Headset kann durch Drehen des Lautstärkereglers im Uhrzeigersinn erhöht werden. Eine zu hohe Lautstärke kann zu Verzerrungen im Headset führen und erhöht auch das Hintergrundgeräusch. Beginnen Sie mit der niedrigsten Lautstärke, die erforderlich ist, um die Geräusche zu hören, und erhöhen Sie dann die Lautstärke nach Bedarf, um sich auf bestimmte Geräusche zu konzentrieren.
Der B/D-Schalter kann bei einer Auskultationsuntersuchung ähnlich wie bei einem herkömmlichen Stethoskop verwendet werden. Die Trichterposition (B) blendet den oberen Frequenzbereich bei 250 Hz aus und verstärkt die tiefen Frequenzen unter 100 Hz für eine verbesserte Herzauskultation. Die Membranposition (D) reduziert die sehr tiefen Frequenzen geringfügig und erweitert die hohen Frequenzen auf 1.400 Hz.
Wartung und Kalibrierung
Für das AMD-3700 Telephon-Stethoskop ist keine planmäßige Wartung erforderlich.
Für das AMD-3700 Telephon-Stethoskop ist keine Kalibrierung erforderlich.
Sollten Probleme mit dem AMD-3700 Telephon-Stethoskop auftreten, kann die Tabelle im folgenden Abschnitt zur Fehlerbehebung herangezogen werden. Defekte Einheiten sollten zur Reparatur eingeschickt werden.
Das AMD-3700 Telephon-Stethoskop kann mit einem feuchten Tuch gereinigt werden.
Fehlerbehebung
Im Folgenden finden Sie eine Tabelle zur Fehlerbehebung bei Problemen, die während der Installation oder des Betriebs auftreten können.
| Symptome | Mögliche Ursachen und Lösungen |
Weder TX-Modus- noch RX-Modus-Anzeige leuchtet | Netzstecker nicht vollständig in die Buchse gesteckt. Stellen Sie sicher, dass der Netzstecker vollständig sitzt. Kein Strom an der Steckdose. Versuchen Sie, eine Lampe oder ein anderes elektrisches Gerät an dieser Steckdose anzuschließen, um festzustellen, ob Strom vorhanden ist. Wenn kein Strom vorhanden ist, finden Sie eine Steckdose, die die richtige 115 VAC liefert. Wenn Strom an der Steckdose vorhanden ist, Versuchen Sie ein anderes AMD-3700-Netzteil. Wenn das AMD-3700 funktioniert, senden Sie das Netzteil zur Reparatur/zum Austausch zurück. Wenn die AMD-3700-Einheit immer noch nicht funktioniert, senden Sie die AMD-3700-Einheit zur Reparatur/zum Austausch zurück. |
| Bruststück ist eingesteckt, aber die RX-Modus-Anzeige bleibt AN und die TX-Modus-Anzeige ist AUS. | Das Bruststück-Set ist nicht vollständig eingesteckt. Stellen Sie sicher, dass der Stecker des Bruststück-Sets vollständig sitzt. Die AMD-3700-Einheit ist defekt. Senden Sie die AMD-3700-Einheit zur Reparatur/zum Austausch zurück. |
| Nichts ist in die Bruststückbuchse eingesteckt, aber die TX-Modus-Anzeige ist AN und die RX-Modus-Anzeige ist AUS. | Die AMD-3700-Einheit ist defekt. Senden Sie die AMD-3700-Einheit zur Reparatur/zum Austausch zurück. |
| Das Bruststück ist eingesteckt, die TX-Modus-Anzeige leuchtet, aber es ist kein Ton im lokalen Headset zu hören. | Das Bruststück-Set ist nicht vollständig eingesteckt. Stellen Sie sicher, dass der Stecker des Bruststück-Sets vollständig sitzt. Das Headset ist nicht vollständig eingesteckt. Stellen Sie sicher, dass der Headset-Stecker vollständig sitzt. Das Bruststück-Set und das Headset sind in die falschen Buchsen gesteckt. Stellen Sie sicher, dass das Bruststück-Set und das Headset in die richtigen Buchsen gesteckt und vollständig sitzen. |
| Das Bruststück ist eingesteckt, die TX-Modus-Anzeige leuchtet, Geräusche sind im lokalen Headset zu hören, aber es sind keine Geräusche im Headset der entfernten AMD-3700 zu hören. | Die entfernte AMD-3700-Einheit befindet sich nicht im Empfangsmodus. Stellen Sie sicher, dass am entfernten Gerät das Headset vollständig in der Headset-Buchse sitzt und nichts in die Bruststückbuchse eingesteckt ist. Die RX-Modus-Anzeige sollte AN sein. Testen Sie die AMD-3700-Einheiten direkt miteinander mit einem Cross-Over-Kabel. Wenn dieser Test fehlschlägt, ist entweder eine der beiden AMD-3700-Einheiten oder das Kabel defekt. Testen Sie mit einer dritten Einheit und einem neuen Kabel, um festzustellen, welches defekt ist. Senden Sie die defekte Einheit zur Reparatur/zum Austausch zurück. Wenn die AMD-3700-Einheiten im Direktvergleich gut funktionieren, beheben Sie Fehler im Datenkommunikationskanal. Siehe für die richtige Einrichtung des Datenkommunikationskanals. |
Dieses Produkt erfüllt die Sicherheitsanforderungen der IEC 60601-1-1 für den Schutz vom Typ BF unter Verwendung eines medizinischen Netzteils, das 9 VDC - 12 VDC bei maximal 600 mA liefert.
VDC:
Anwendungsteil Typ BF:
Dieses Produkt darf im Dauerbetrieb verwendet werden.
Dieses Produkt ist nicht geeignet für den Einsatz in Gegenwart eines entzündbaren Anästhesiegemisches mit Luft oder mit kontinuierlichem Sauerstoff oder Lachgas.
Dieses Produkt entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:
- Dieses Gerät darf keine schädlichen Störungen verursachen, und
- Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Die normale Verwendung dieses Produkts erfolgt in einem Umgebungstemperaturbereich von +10°C bis +40°C, einem relativen Feuchtigkeitsbereich von 30% bis 75% und einem atmosphärischen Druckbereich von 700 hPa bis 1.065 hPa. Es kann bei Temperaturen von 0°C bis 50°C transportiert und gelagert werden.
Für Fragen oder Anmerkungen kontaktieren Sie RNK Products, Inc., 12700 Diamond Drive, Burnsville, MN 55337
