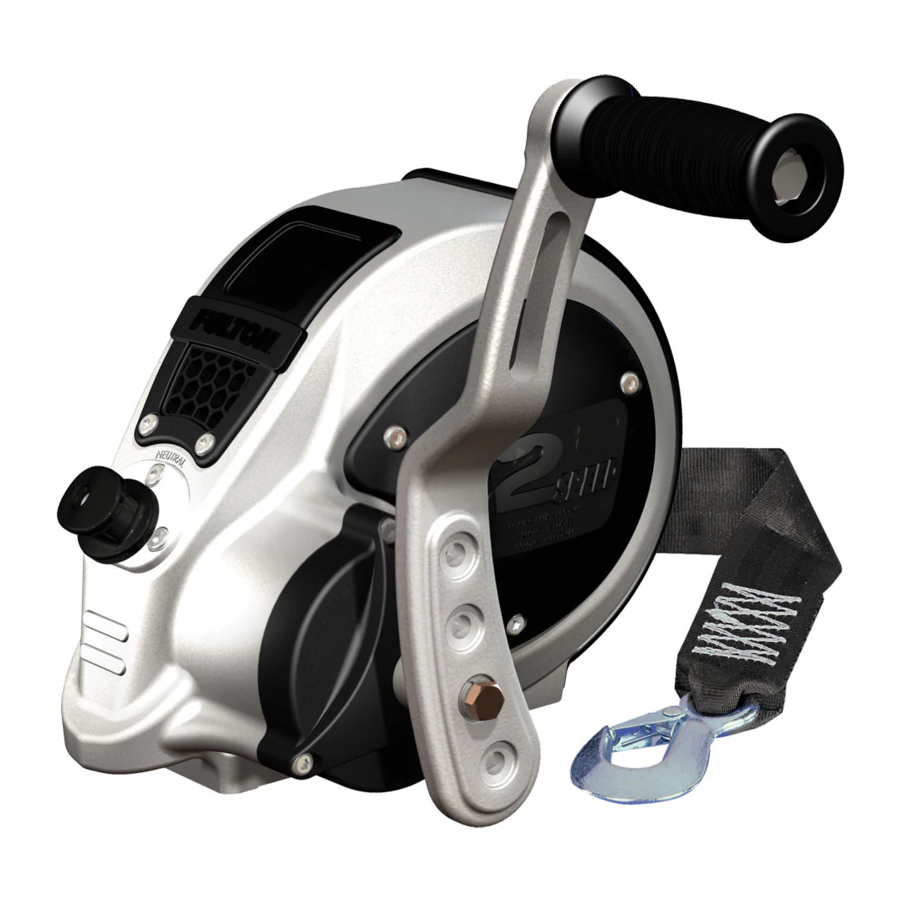

FULTON F2 Handbuch
Installationsanleitung
Die Nichtbeachtung aller Installationsanweisungen kann zum Ausfall der Winde führen.
Die Montagefläche muss gleich oder größer sein als die Grundfläche des Windenrahmens. Verwenden Sie beim Anbringen der Anhängerwinde immer drei (3) 3/8" Durchmesser Güteklasse-5 Schlossschrauben/Sicherungsmuttern und ziehen Sie diese mit 28-30 ft-lbs. fest. Überprüfen Sie die endgültige Installation und stellen Sie sicher, dass die Winde sicher an der Montagestruktur befestigt ist.
Montage der Griffrollenbaugruppe:
Montieren Sie die Griffbaugruppe wie abgebildet und ziehen Sie die Sicherungsmutter mit einem 9/16" Steckschlüssel auf 20-25 ft-lbs. fest.
Verstellbarer Griff (6" bis 9" und Rechts- oder Linksantrieb):
Dieser Griff kann nicht nur in verschiedenen Längenkonfigurationen, sondern auch in Rechts- oder Linkshandanordnung montiert werden. Um auf Rechts- oder Linksantrieb umzuschalten, entfernen Sie zuerst die Schraube und die Unterlegscheiben von jeder Seite der Antriebswelle. Schieben Sie die Sechskantwelle 1/2"-3/4" auf die andere Seite durch. Versuchen Sie nicht, die Welle vollständig zu entfernen, um die internen Zahnräder und Buchsen in Position zu halten. Platzieren Sie die Griffschraube und die Unterlegscheiben auf der Griffseite und ziehen Sie sie mit 22-25 ft-lbs. fest.
Wiederholen Sie dies dann für die gegenüberliegende Seite der Welle. Nicht zu fest anziehen.
Anbringen des Windenriemens:
Verwenden Sie den mit der Winde gelieferten Riemenanker, wie oben abgebildet. Führen Sie die Riemenschlaufe unter dem Querbolzen oder durch den mittleren Nabensteckplatz, führen Sie den Riemenanker in die Riemenschlaufe ein und ziehen Sie ihn dann fest. Halten Sie immer mindestens drei vollständige Wicklungen des Riemens auf der Trommel.
Vor der Inbetriebnahme
- Kontrollieren Sie den Riemen und ersetzen Sie ihn bei Beschädigung.
- Überprüfen Sie die Befestigungselemente auf korrekten Anzug und ziehen Sie sie bei Bedarf nach.
- Zahnräder, Ratschenkontaktpunkte und Wellenbuchsen müssen mit einem dünnen Öl oder Fett geschmiert werden.
Betrieb
Wartung
Die F2 Winde ist mit präzise passenden Komponenten und korrosionsbeständigen Materialien konstruiert, um die Häufigkeit der Wartung zu minimieren. Gelegentliche Reinigung mit milder Seife und Wasser sowie leichte Ölschmierung der Kontaktpunkte verlängert die Spitzenleistung und das Erscheinungsbild. Verwenden Sie für Reparaturen nur Ersatzteile von Cequent Trailer Products oder Teile von gleichwertiger Qualität.
Sicherheitsvorkehrungen
Lesen, Verstehen, Befolgen und Aufbewahren dieser Anweisungen
Lesen, verstehen und befolgen Sie alle diese Anweisungen und Warnungen (Anweisungen), bevor Sie dieses Produkt installieren und verwenden. Installieren und verwenden Sie dieses Produkt nur gemäß diesen Anweisungen. Unsachgemäße Installation oder Verwendung dieses Produkts kann zu Sachschäden, schweren Verletzungen und/oder zum Tod führen. Gestatten Sie niemals die Installation oder Verwendung dieses Produkts durch Dritte, ohne ihnen diese Anweisungen zur Verfügung zu stellen. Sie müssen alle Anweisungen und Warnungen für alle Produkte lesen, verstehen und befolgen, mit denen dieses Produkt in Verbindung verwendet oder installiert wird. Bewahren Sie diese Anweisungen zusammen mit dem Produkt auf, um sie als Referenz für jede zukünftige Installation und Verwendung des Produkts zu nutzen.
Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Sachschäden, schweren Körperverletzungen und/oder zum Tod führen.
- Käufer/Eigentümer muss sicherstellen, dass das Produkt gemäß diesen Anweisungen installiert wird. Käufer/Eigentümer darf das Produkt nicht verändern oder modifizieren.
- Bediener und Umstehende sollten niemals einen Körperteil unter oder auf den Weg eines Teils dieses Produkts oder der unterstützten oder bewegten Last bringen.
- Lassen Sie Kinder nicht auf oder in der Nähe dieses Produkts oder der unterstützten oder bewegten Last spielen.
- Verwenden Sie die Winde nicht zum Bewegen von Menschen.
- Überschreiten Sie niemals die maximale Nennkapazität. Beachten Sie die Stempelmarkierungen an der Winde, um die Nennkapazität zu erfahren.
- Die Kapazität basiert auf direktem Zug auf der dritten Riemenlage auf der Trommel. Die Kapazität wird reduziert, wenn sich der Riemen auf der Trommel ansammelt.
- Stellen Sie sich niemals neben die Winde oder führen Sie den Riemen mit den Händen. •Betreiben Sie die Winde niemals mit rutschigen, nassen oder öligen Händen und halten Sie den Windengriff immer fest.
- Versuchen Sie nicht, eine Winde durch Ergreifen des Griffs während der Bewegung zu stoppen.
- Halten Sie immer mindestens drei Lagen Riemen auf der Trommel.
- Beim Ziehen der Last muss ein lautes Klickgeräusch der Ratsche zu hören sein. Wenn sie richtig eingerastet ist und kein lautes Klickgeräusch zu hören ist, nicht verwenden und die Ratschenkomponenten sofort ersetzen.
- Lassen Sie den Kurbelgriff niemals los, es sei denn, der Ratschenkolben/die Klinke ist vollständig eingerastet und die Last wird gehalten.
- Die Winde hält die Last nicht, wenn die Last abgelassen wird.
- Die Winde ist nur für den manuellen Betrieb ausgelegt und die Nennlast basiert auf einem intermittierenden Arbeitszyklus.
- Übermäßiger Kraftaufwand beim Drehen des Windengriffs kann auf Überlastung hinweisen. Winden der Marke Fulton erfordern eine maximale Griffkraft von 45 lbs, um die Nennlast zu ziehen.
- Wenn Sie die Winde nicht mit einer Hand kurbeln können, überlasten Sie die Winde möglicherweise.
- Winden sind nicht dafür ausgelegt, Boote beim Schleppen an Anhängern zu sichern. Hierfür müssen Bootsbefestigungen verwendet werden.
- Überprüfen Sie regelmäßig die Befestigungselemente auf korrekten Anzug und ziehen Sie sie bei Bedarf nach.
- Verwenden Sie kein Kabel oder Seil.
- Ersetzen Sie immer verbogene, gebrochene oder verschlissene Teile, bevor Sie dieses Produkt verwenden.
- Stellen Sie bei Zweigangwinden sicher, dass der Ratschenkolben richtig eingerastet ist und die Last hält, bevor Sie versuchen, die Gänge zu wechseln.
