Hakko Electronics FX-888D Handbuch

Einleitung

• Digitales Modell in der Preisklasse eines Analogmodells
• Verfügt über Anpassungsmodus, Voreinstellungsmodus und Passwortfunktion
• Trennbare Spitzen-/Heizdesign bietet hervorragendes Preis-Leistungs-Verhältnis
• Unterstützt dasN₂-System.

Spezifikationen

Modell-Nr. FX888D
Leistungsaufnahme 70W
Temperaturbereich 200-480ºC
Temperaturstabilität ±1ºC bei Ruhetemperatur

• Station

  Ausgangsspannung	AC 26V
  Abmessungen	100(W)×120(H)×120(D)mm
  Gewicht	1.2kg

• Lötkolben

  Leistungsaufnahme	65W (26V)
  Spitze-zu-Masse-Widerstand	<2
  Spitze-zu-Masse-Potenzial	<2mV
  Standardspitze	Shape-B (No. T18-B)
  Heizelement	Keramikheizelement
  Kabellänge	1.2m
  Gesamtlänge	217mm (mit B-Spitze)
  Gewicht	46g (mit B-Spitze)

* Länge und Gewicht (ohne Kabel)

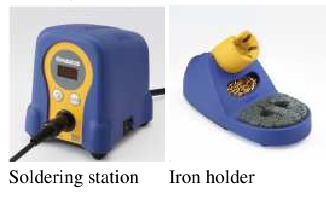

Packliste

*Gummireiniger separat erhältlich.

Merkmale

Zuverlässige Digitaltechnologie von HAKKO – Einführung des HAKKO FX-888D
Hervorragende thermische Erholung

• Die Heizleistung wurde im Vergleich zu den konventionellen Modellen HAKKO 936・937 um 30 % erhöht. Zudem bietet der FX-888D eine hervorragende thermische Erholung durch die Verwendung von Spitzen der T18-Serie mit ihrer exzellenten Wärmeleitfähigkeit.
  Dies ermöglicht das Löten bei einer niedrigeren Solltemperatur und reduziert den thermischen Einfluss auf Bauteile sowie die Spitzenoxidation, die die Lebensdauer der Spitze verkürzen kann.

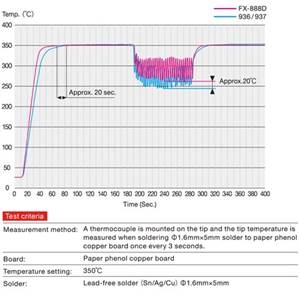

• Diagramm zur thermischen Erholung
  Die Aufheizzeit auf 350°C ist 20 Sekunden schneller und der Spitzen-Temperaturabfall bei kontinuierlicher Arbeit wird reduziert.

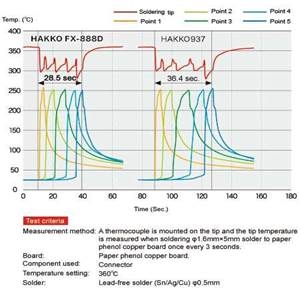

• HAKKO FX-888D Leistungsvergleichsdiagramm mit herkömmlichen Stationen Kann die für die gleiche Arbeit benötigte Zeit verkürzen und die Arbeitseffizienz erheblich verbessern.
  Benutzerfreundlich gestaltet

• Geringer Platzbedarf
  Das kompakte Stationsgehäuse benötigt nur eine Fläche von 100 (B) x 120 (T) mm. Darüber hinaus sind die Kontaktpunkte mit dem Boden so nah wie möglich am äußeren Rand des Gehäuses positioniert, um die Stabilität zu verbessern und die Station standfester zu machen.
• Einfache und leichte Bedienung
  Mit nur zwei Bedientasten UP (AUF) und ENTER (BESTÄTIGEN) in der Mitte ist die Bedienung einfach und leicht. Auch wenn Sie mit der Bedienung von Maschinen nicht vertraut sind, können Sie diese problemlos bedienen.
• Lötkolbenablage mit vielen Funktionen
  Eine Lötkolbenablage in der gleichen Farbe wie die Lötstation wird als Set geliefert. Die hochfunktionelle Lötkolbenablage verbessert nicht nur die Benutzerfreundlichkeit, sondern sorgt auch für visuelle Konsistenz in der Arbeitsumgebung.

  Blau & Gelb


Strikte Temperaturregelung

• Digitalanzeige
  Die Digitalanzeige des FX-888D macht es einfach, die Solltemperatur auf einen Blick zu überprüfen.

• Passwortfunktion
  Einstellungen können mit einem Passwort gesperrt werden, um unerwartete Änderungen zu verhindern. Selbstverständlich können alle Einstellungsänderungen eingeschränkt oder Benutzer am Wechsel in bestimmte Modi gehindert werden. So können Sie eine Nutzungsweise wählen, die am besten zu Ihrem Arbeitsplatz passt.
• Voreinstellungsmodus
  Diese Funktion ist sehr praktisch, wenn Sie die Solltemperatur an ein bestimmtes Werkstück, Bauteil oder eine bestimmte Spitzenform anpassen möchten. Wählen Sie einfach die gewünschte Temperatur aus einer Auswahl zuvor registrierter voreingestellter Temperaturen. (Es können bis zu 5 voreingestellte Temperaturen registriert werden.) Der Voreinstellungsmodus kann Ihnen Mühe ersparen und die Arbeitsfähigkeit verbessern.

• Anpassungsmodus
  Temperaturanpassung* ist ein wesentlicher Bestandteil jedes strikten Qualitätskontrollsystems. Mit dem Anpassungsmodus ist ein ehemals mühsames Verfahren nun so einfach wie die Eingabe der gemessenen Spitzentemperatur in den FX-888D.
  *Passen Sie die Spitzentemperatur an die Solltemperatur an, falls es aufgrund von Spitzenform, Heizelementwechsel oder anderen Faktoren einen Unterschied zwischen diesen Temperaturen gibt.
  Messen der Spitzentemperatur mit einem Spitzen-Thermometer (HAKKO FG-100)

• HAKKO FX-8802 N 2 (Stickstoff) Gassystem

  Ein platzsparendes N2-System. Anti-Oxidation und Vorheizung verbessern die Lötbarkeit erheblich.

  • Beispielkonfiguration (N₂-System)
    HINWEIS
    Lötstation, Lötkolbenablage, N2-Gasgenerator und N2-Durchflussmesser müssen separat erworben werden.

• HAKKO FX-8803 Einhand-Lötkolben mit manueller Drahtzufuhr
  • Beispielkonfiguration (Einhand-Lötdrahtzufuhr-System)
    HINWEIS
    Lötstation und Lötkolbenablage müssen separat erworben werden.

• HAKKO FX-8804 Heißpinzette

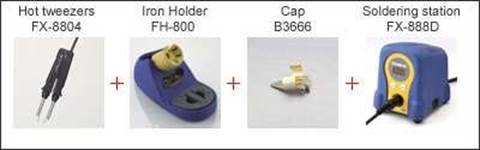

  • Beispielkonfiguration (Heißpinzetten-System)
    HINWEIS
    Lötstation, Kappe und Lötkolbenablage müssen separat erworben werden.


Verwendung/Anwendungen

So entfernen Sie die Bodenplatte.

1. Drücken Sie den Schiebeschloss-Knopf nach innen.
   Hinweis
   Drücken Sie ihn fest von oben. Durch die nach innen geneigte Schiebeschloss-Verriegelung lässt er sich leicht öffnen.



2. Öffnen Sie die Basis der Lötkolbenablage, während Sie das Schiebeschloss drücken.

3. Entfernen Sie die Lötabfälle in der Bodenplatte.


Lötspitze/Düse

T18 Serie
Form BC/C



Dieser Typ hat eine gute Wärmeübertragung durch das kurze Spitzenende, nur die Schnittfläche ist verzinnt.

Form B

Form D

Form I

Form J

Form K

Ersatzteile

Teile-Nr.		Name	Spezifikationen
	FH800- 01SV	Lötkolbenablage	Silber
	FH800- 01BY	Lötkolbenablage	Blau & Gelb
	FX8801-01 Lötkolben FX-8801		65W (26V)
	A1560	Heizelement	65W (26V)
	B1785	Mutter
	B2022	Nippel
	B3469	Spitzengehäuse
	A1559	Reinigungsschwamm
	A1561	Reinigungsdraht

Option

Teile-Nr.		Name	Spezifikationen
	B3474	Gummireiniger
