Viotek NBV24CB2 Handbuch

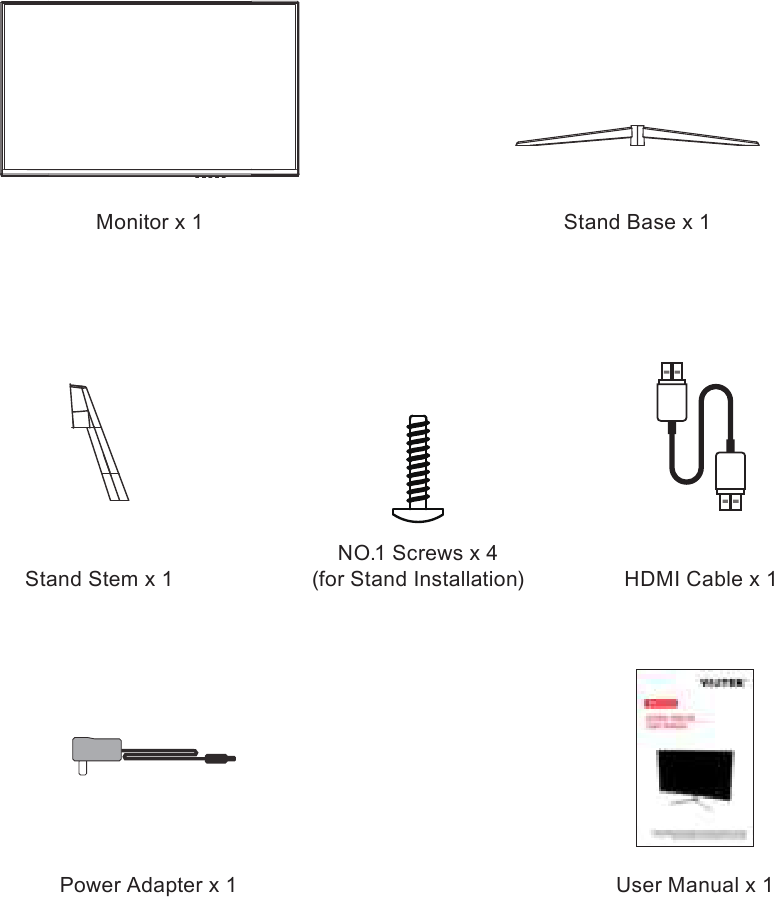

Lieferumfang

Produktübersicht

Monitor-Tasten

1. Menü-Taste: Drücken, um das OSD-Menü anzuzeigen oder Untermenüs aufzurufen.
2. Taste Abwärts: Drücken, um in den Menüs nach unten zu navigieren.
3. Taste Aufwärts: Drücken, um in den Menüs nach oben zu navigieren.
4. Taste Beenden: Drücken, um zu beenden.
5. Ein-/Aus-Taste: Drücken, um den Monitor ein-/auszuschalten.
6. LED-Anzeige: Ändert die Farben, um den Status anzuzeigen. Siehe Abschnitt "OSD".

Monitor-Anschlüsse

7. HDMI-Anschluss: Stecken Sie ein Ende des HDMI-Kabels in den HDMI-Ausgang des Computers und verbinden Sie das andere Ende mit dem HDMI-Anschluss des Monitors.
8. VGA-Anschluss: Stecken Sie ein Ende des VGA-Kabels in den VGA-Ausgang des Computers und verbinden Sie das andere Ende mit dem VGA-Anschluss des Monitors.
9. Audioausgang: Stecken Sie ein Ende des Audiokabels in eine externe Audioquelle, z. B. Lautsprecher oder Kopfhörer, um Audiosignale über den Monitor zu leiten.
10. DC 12V Stromanschluss: Stecken Sie das Stromkabel ein, um den Monitor mit Strom zu versorgen.

Ständerinstallation

Lassen Sie den Schaumstoff unter dem Monitor, bevor Sie den Standfuß anbringen.

1. Öffnen Sie die Verpackung und nehmen Sie den Monitor mit noch angebrachtem Schaumstoff heraus. Legen Sie ihn vorsichtig mit der Oberseite nach unten auf einen Schreibtisch oder Tisch.
2. Nehmen Sie den Ständerhals und den Standfuß heraus. Verwenden Sie einen Schraubendreher (nicht im Lieferumfang enthalten) und die mitgelieferte eine Schraube, um den Standfuß am Ständerhals zu befestigen.

3. Nachdem der Standfuß vollständig montiert ist, befestigen Sie ihn an der Rückseite des Monitors.

4. Entfernen Sie den restlichen Schaumstoff vom Monitor und stellen Sie ihn auf einen flachen, ebenen Schreibtisch oder Tisch. Drücken Sie die Taste, um den Monitor bei einer Wandmontage von der Halterung zu entfernen.


Stellen Sie sicher, dass der Monitor auf einer flachen Oberfläche liegt, bevor Sie den Standfuß entfernen.

Grundlegende Bedienung

1. Stecken Sie ein Ende des HDMI-Kabels (im Lieferumfang enthalten) in die Grafikkarte Ihres PCs. Ein VGA-Kabel (nicht im Lieferumfang enthalten) kann ebenfalls verwendet werden.
2. Verbinden Sie das andere Ende des Kabels mit dem entsprechenden Anschluss an Ihrem Monitor.

3. Verbinden Sie das Stromkabel mit Ihrem Monitor und anschließend das andere Ende mit Ihrer Stromquelle. Es wird empfohlen, einen Überspannungsschutz mit ausreichender Spannung zu verwenden, wenn eine Wandsteckdose nicht direkt erreichbar ist.
4. Suchen Sie die Ein-/Aus-Taste am Monitor und drücken Sie sie, um den Monitor einzuschalten.

Wenn Sie die Ein-/Aus-Taste nicht finden können, siehe Abschnitt "Monitor-Tasten".

AMD FreeSync
Die Funktion ist standardmäßig deaktiviert. Um diese Funktion nutzen zu können, beachten Sie bitte, dass Sie Hardware mit FreeSync-Fähigkeit, ein HDMI-Kabel und die neuesten Grafikkartentreiber benötigen. Um diese Funktion zu nutzen, verbinden Sie Ihren Computer und Monitor mit einem HDMI-Kabel. Nach der Verbindung erhalten Sie möglicherweise eine Aufforderung, die Funktion auf Ihrem Computer zu aktivieren. Wenn Sie die Aufforderung nicht erhalten, müssen Sie die Funktion möglicherweise im Menü Ihrer Grafikkarte aktivieren. Die Anweisungen zum Aktivieren und/oder Einschalten von FreeSync entnehmen Sie bitte der Dokumentation des Herstellers Ihrer Grafikkarte.

Anzeigelampe

Ein durchgehend blaues Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein rotes Licht zeigt an, dass keine Videoquelle vorhanden ist, kein horizontales oder vertikales Signal erkannt wurde oder die Spannung niedrig ist. Bitte stellen Sie sicher, dass Ihr Computer eingeschaltet ist und alle Videokabel vollständig eingesteckt und/oder angeschlossen sind.

OSD

Das On-Screen Display (OSD)-Menü kann verwendet werden, um die Einstellungen Ihres Monitors anzupassen, und erscheint auf dem Bildschirm, nachdem Sie den Monitor eingeschaltet und die Taste gedrückt haben.
Bei der ersten Verwendung des Monitors werden die Einstellungen automatisch an die optimalen Einstellungen gemäß den Standardkonfigurationseinstellungen Ihres Computers angepasst.

1. Drücken Sie Taste, um das OSD-Menü aufzurufen.

2. Drücken Sie oder um durch die Funktionen zu blättern.
   • Markieren Sie die gewünschte Funktion und drücken Sie dann um das Untermenü aufzurufen.
   • Drücken Sie oder um durch Untermenüs zu blättern, drücken Sie dann um die gewünschte Funktion zu markieren.
   • Drücken Sie oder um eine Option zu markieren, drücken Sie dann um die Einstellungen zu bestätigen und den aktuellen Bildschirm zu verlassen.
3. Drücken Sie um den aktuellen Bildschirm zu verlassen.

OSD Menüfunktionen

ECO-Modi und Gameplus

1. Drücken Sie Taste, um die ECO-Modi zu wechseln. Diese Modi (Standard, EYES, Game, RTS, FPS, Movie) können verwendet werden, um die Einstellungen entsprechend Ihrer Aktivität zu optimieren. Der Standardmodus ist für die meisten Aktivitäten geeignet.

2. Drücken Sie um den Lautstärke-Bildschirm aufzurufen und die Lautstärke direkt einzustellen.

3. Drücken Sie um die Gameplus-Modi zu wechseln. Wählen Sie das Fadenkreuz-Symbol, das am besten für Ihr Spiel geeignet ist. Diese Spielsymbole wurden hauptsächlich entwickelt, um Ihre Zielgenauigkeit bei Schießspielen zu optimieren, können aber auch anderen Zwecken dienen.


Fehlerbehebung

Der Bildschirm ist leer

• Drücken Sie den Netzschalter, um den Monitor einzuschalten.
• Vergewissern Sie sich, dass die Helligkeits- und Kontrasteinstellungen normal eingestellt sind.
• Überprüfen Sie, ob die Kontrollleuchte rot leuchtet. Rot zeigt an, dass kein Signal von Ihrer Videoquelle vorhanden ist.
• Wenn Ihre Quelle ein Notebook oder Laptop ist, stellen Sie sicher, dass dessen Einstellungen im Spiegel- oder Erweiterungsmodus sind und das Gerät selbst eingeschaltet ist.

Das Bild ist unscharf

• Stellen Sie sicher, dass das Videokabel an beiden Enden richtig eingesteckt ist.

Der Bildschirm flackert

• Versuchen Sie eine alternative Stromquelle. Eine unzureichende Stromzufuhr könnte die Ursache dieses Problems sein.
• Stellen Sie sicher, dass Geräte wie ungeschirmte Lautsprecher, Leuchtstofflampen, Wechselstromtransformatoren, Tischventilatoren usw. in sicherem Abstand zu Ihrem Bildschirm aufgestellt sind, um magnetische Störungen zu vermeiden.

Die Farben laufen aus oder die visuellen Effekte erscheinen ungewöhnlich.

• Wenn Ihr Bildschirm ganz rot oder blau ist oder Farben fehlen, überprüfen Sie, ob das Kabel richtig eingesteckt ist. Eine lose Verbindung kann zu einem schlechten Signal führen.
• Versuchen Sie, zum Vergleich eine andere Videoquelle anzuschließen.

Der Bildschirm scheint zu scrollen, zu rollen oder sich ungewöhnlich zu bewegen.

• Überprüfen Sie, ob Ihre Quellfrequenz innerhalb von 60 Hz liegt.
• Verbinden Sie das Videokabel erneut und stellen Sie sicher, dass es fest sitzt.

Der Monitor muss gereinigt werden

• Stellen Sie sicher, dass der Monitor vor der Reinigung ausgeschaltet ist.
• Verwenden Sie zum Reinigen immer ein weiches, nicht scheuerndes Tuch.
• Verwenden Sie ein trockenes, nicht scheuerndes Tuch, um Schmutz oder Staub vorsichtig zu entfernen.
• Befeuchten Sie bei Bedarf ein nicht scheuerndes Tuch leicht mit Wasser und reinigen Sie die Oberfläche vorsichtig.
• Verwenden Sie niemals alkohol- oder ammoniakhaltige Reinigungsmittel.
• Sprühen Sie niemals Flüssigkeit direkt auf Teile des Monitors.

Die Kontrollleuchte funktioniert nicht

• Überprüfen Sie, ob das Gerät eingeschaltet ist.
• Überprüfen Sie, ob das Netzkabel angeschlossen ist.

Plug & Play funktioniert nicht.

• Stellen Sie sicher, dass der Monitor mit dem PC kompatibel ist.
• Stellen Sie sicher, dass die Grafikkarte mit dem Monitor kompatibel ist.
• **SIGNUuml;berprüfen Sie, ob die Pins der Schnittstelle nicht verbogen oder anderweitig beschädigt sind.

Blasses Bild

• Passen Sie das Helligkeits- und Kontrastverhältnis an.

Bildzittern/Moiré-Muster

• In der Nähe befindliche elektrische Geräte können den Monitor stören.

Die Kontrollleuchte leuchtet oder blinkt, aber es wird kein Bild auf dem Bildschirm angezeigt

• Überprüfen Sie, ob der Monitor eingeschaltet ist.
• Überprüfen Sie, ob die Grafikkarte richtig installiert ist.
• Überprüfen Sie, ob das Signalkabel sicher mit dem Monitor verbunden ist.
• Überprüfen Sie, ob die Pins der Schnittstelle nicht verbogen oder anderweitig beschädigt sind.

Farbfehler (rot, grün oder blau)

• Überprüfen Sie die Kabelanschlüsse auf verbogene oder beschädigte Pins. Ersetzen Sie die Kabel bei Bedarf.

Bildposition nicht zentriert/Größe nicht korrekt

• Bitte passen Sie die Takt- oder Auto-Einstellung an.

Farbunterschied (Farben sind nicht optimiert)

• Passen Sie die RGB-Farbe an oder setzen Sie die Farbtemperatur zurück.

Spezifikationen

Sicherheitsvorkehrungen

Lesen und beachten Sie die folgenden Warnhinweise und Informationen.

1. Ziehen Sie vor der Reinigung immer das Netzkabel Ihres Monitors ab. Es wird empfohlen, ein trockenes oder leicht feuchtes Tuch zur Reinigung Ihres Monitors zu verwenden. Ein trockenes Tuch ist jedoch am sichersten. Wenn Sie ein feuchtes Tuch verwenden, warten Sie, bis Ihr Monitor vollständig getrocknet ist, bevor Sie ihn wieder anschließen.
2. Verwenden Sie zur Reinigung Ihres Monitors keine Reiniger und/oder Flüssigkeiten auf Alkohol- oder Ammoniakbasis.
3. Dieser Monitor verfügt über Lüftungsöffnungen auf der Rückseite des Geräts. Vermeiden Sie es, diese Öffnungen zu blockieren, um eine Überhitzung des Monitors zu verhindern.
4. Vermeiden Sie es, diesen Monitor in der Nähe von Wärmequellen, z. B. tragbaren Heizgeräten oder Heizungsschächten, aufzustellen, da dies zu Schäden an Ihrem Monitor führen kann.
5. Sprühen Sie keine Reiniger oder andere Flüssigkeiten direkt auf den Bildschirm oder andere Teile des Monitors.
6. Führen Sie keine Gegenstände in irgendeinen Teil des Monitors ein, insbesondere nicht in die Lüftungsöffnungen.
7. Stellen Sie stets sicher, dass Ihr Monitor auf einer sicheren, ebenen Oberfläche steht, um ein Herunterfallen und Beschädigungen zu vermeiden.
8. Ziehen Sie das Netzkabel Ihres Monitors bei längeren Zeiträumen der Nichtbenutzung ab.
9. Stellen Sie keine schweren Gegenstände auf den Monitor oder die Monitorkabel.
10. Versuchen Sie nicht, den Monitor zu zerlegen oder Teile davon zu entfernen. Jede Demontage oder Modifikation etc., die nicht von einem autorisierten Techniker durchgeführt wird, kann zu Schäden am Monitor und/oder einer möglichen Exposition gegenüber Hochspannungselektrizität führen, was schwere Verletzungen oder den Tod zur Folge haben kann.

VIOTEK^® übernimmt keine Verantwortung für Verletzungen oder Schäden an Produkten oder Personen, die durch die Nichtbeachtung der vorgenannten oder später erwähnten Vorsichtsmaßnahmen entstehen.
