V-Sol ONU Handbuch

Produkteinführung

Produktbeschreibung

Die 1GE Dual-Mode ONU erfüllt die Anforderungen von Telekommunikationsbetreibern an Breitbandgeschwindigkeiten für FTTO (Büro), FTTD (Schreibtisch), FTTH (Zuhause), SOHO-Breitbandzugang, Videoüberwachung und andere Zwecke sowie die Entwicklung von EPON/GPON Gigabit-Ethernet-Produkten. Sie basiert auf ausgereifter und stabiler, kostengünstiger EPON/GPON-Technologie, hoher Zuverlässigkeit, einfacher Verwaltung, flexibler Konfiguration und guten Quality-of-Service (QoS)-Garantien. Sie sind vollständig konform mit GPON- und EPON-technischen Vorschriften wie ITU-T G.984.x, IEEE802.3ah und so weiter. Die Dual-Mode ONU kann den PON-Modus automatisch erkennen und wechseln.

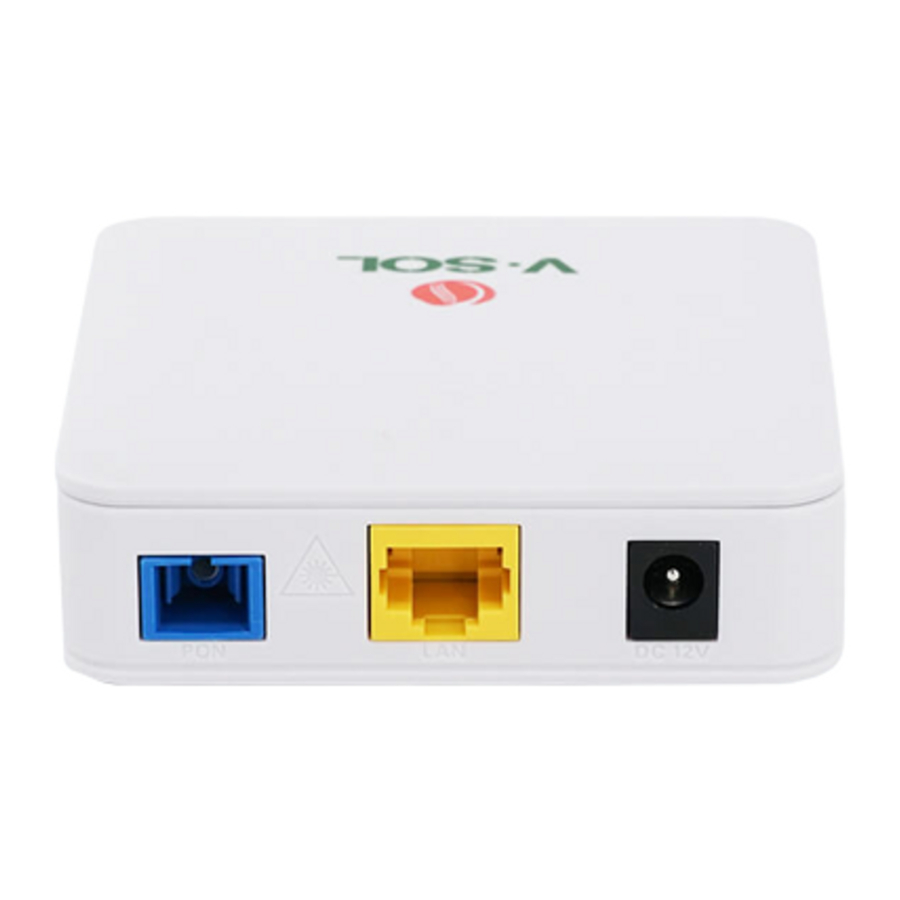

Abbildung 1-1: 1GE Dual-Mode ONU

Besondere Merkmale

Integrierte Technologie zur automatischen Erkennung, automatischen Konfiguration und automatischen Firmware-Aktualisierung.
Unterstützt OAM/OMCI-Fernkonfiguration und -wartung.
Unterstützt umfangreiche VLAN-, DHCP Server- und IGMP-Snooping-Multicast-Funktionen.
Volle Kompatibilität mit OLTs, die auf Broadcom/PMC/Cortina-Chipsätzen basieren.
Unterstützt NAT- und Firewall-Funktion.
Unterstützt Bridge- und Router-Modus.

Technische Parameter

Technische Daten Beschreibungen
PON-Schnittstelle 1 G/EPON-Port (EPON PX20+ und GPON Class B+)
Empfangsempfindlichkeit: ≤-28dBm
Optische Sendeleistung: 0~+4dBm
Übertragungsdistanz: 20KM
Wellenlänge Tx1310nm, Rx 1490nm
Optische Schnittstelle SC/PC-Anschluss
Schnittstelle 1* 10/100/1000Mbps auto-adaptive Ethernet-Schnittstellen. Full-/Half-Duplex, RJ45-Anschlüsse.
Anzeige 3 Anzeigen: SYS, LINK/ACT, REG.
Betriebsbedingungen -5℃~55℃,10%~90%(nicht kondensierend)
Lagerbedingungen -30℃~60℃,10%~90%(nicht kondensierend)
Stromversorgung DC 12V, 0.5A
Leistungsaufnahme ≤4W
Abmessungen 82mm×82mm×25mm (L×B×H)
Nettogewicht 0.08Kg

Anwendungsübersicht

Abbildung 1-2: Anwendungsübersicht
Anwendungsübersicht

Panelbeschreibung

Schnittstellen-/Tastenfeld

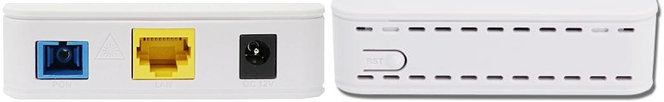

Abbildung 1-3: Schnittstellen-/Tastenfeld
Schnittstellen-/Tastenfeld

Name Funktion
PON Anschluss an OLT über SC-Glasfaseranschluss, Singlemode-Glasfaserkabel.
LAN Anschluss von PC oder anderen Geräten mit Ethernet-Port über Cat5-Kabel, RJ-45-Anschluss.
DC 12V Anschluss an das Netzteil. DC 12V, 0.5A.
RST Halten Sie die RST-Taste länger als 10 Sekunden gedrückt, um die ONU auf die Werkseinstellungen zurückzusetzen und neu zu starten.

Anzeigefeld
Abbildung 1-4: Anzeigefeld
Anzeigefeld

LED Markierung Status Beschreibung
Schnittstelle LINK/ACT EIN Port ist korrekt verbunden (LINK).
AUS Port-Verbindungsfehler oder nicht verbunden.
BLINKT Port sendet und/oder empfängt Daten (ACT).
Registrierung REG EIN Grün: Das Gerät ist im PON-System registriert.
AUS Gerät hat optisches Signal empfangen, ist aber nicht registriert.
BLINKT Rot: Das Gerät empfängt keine optischen Signale.
System SYS Ein / Blinkt System läuft nicht oder schwerwiegender Fehler
Normalbetrieb

Schnellinstallation

Standard-Lieferumfang

Wenn Sie unser Produkt erhalten haben, überprüfen Sie es bitte sorgfältig auf mögliche Mängel. Bei Transportschäden wenden Sie sich bitte an den Spediteur; bei anderen Schäden oder fehlenden Teilen kontaktieren Sie bitte den Händler.

Inhalt Menge
Dual-Mode ONU 1 Stk.
Netzteil 1 Stk.
Installationsanleitung 1 Stk.

Schnellinstallation

  1. Verbinden des Glasfaserkabels mit dem Gerät.
    1. Entfernen Sie die Schutzkappe der Glasfaser.
    2. Reinigen Sie das Ende der Glasfaser mit einem Glasfaser-Endreiniger.
    3. Entfernen Sie die Schutzkappe der optischen ONU-Schnittstelle (PON-Schnittstelle). Verbinden Sie die Faser mit dem PON-Port am Gerät.
      Hinweis: Beim Messen der optischen Leistung vor dem Anschluss an die ONU wird empfohlen, ein PON Inline Power Meter zu verwenden.
      Beachten Sie beim Anschließen Folgendes:
      Halten Sie den optischen Stecker und die Glasfaser sauber.
      Stellen Sie sicher, dass die Faser keine engen Biegungen aufweist und der Biegedurchmesser größer als 6 cm ist. Andernfalls kann die optische Signalverlust erhöht werden, bis hin zur Signalunterbrechung.
      Decken Sie alle optischen Ports und Anschlüsse mit Schutzkappen ab, um sie bei Nichtgebrauch vor Staub und Feuchtigkeit zu schützen.
  2. Schließen Sie das Gerät an die Stromversorgung an. Drücken Sie den Einschaltknopf.
  3. Nachdem die ONU eingeschaltet ist, sollten die Anzeigen für den normalen Betrieb aufleuchten. Prüfen Sie, ob die Status-LED der PON-Schnittstelle (PON) dauerhaft leuchtet. Ist dies der Fall, ist die Verbindung normal; andernfalls liegt entweder ein Problem mit der physischen Verbindung oder dem optischen Pegel an einem der Enden vor. Dies kann durch zu hohe oder zu geringe Dämpfung über die Glasfaser verursacht werden. Die normale LED-Aktivität entnehmen Sie bitte dem Abschnitt "Layoutbeschreibung" dieses Installationshandbuchs.
  4. Überprüfen Sie alle Signalpegel und Dienste an allen ONU-Kommunikationsports.

Anpassung der Geräteinstallation
Installation der ONU auf einer horizontalen Fläche (Tischplatte)
Stellen Sie die ONU auf eine saubere, ebene, stabile Tischplatte. Sie müssen auf allen Seiten des Geräts einen Abstand von mehr als 10 cm zur Wärmeableitung einhalten.

Installation der ONU auf einer vertikalen Fläche (Wandmontage)
Sie können die ONU auf einer vertikalen Fläche montieren, indem Sie die Befestigungslöcher an der Unterseite des ONU-Gehäuses und zwei Senkkopf-Holzschrauben verwenden.

  1. Führen Sie die Schrauben in die Wand ein. Die Schraubenpositionen müssen auf derselben horizontalen Linie liegen und der Abstand zwischen ihnen muss 145 mm betragen. Lassen Sie mindestens 6 mm zwischen den Schraubenköpfen und der Wand frei.
  2. Hängen Sie die ONU an den Schrauben durch die Befestigungslöcher auf.

Konfiguration

Nach Abschluss der grundlegenden Verbindungskonfiguration können Sie die Basisfunktion nutzen. Um individuelle Serviceanforderungen zu erfüllen, bietet dieses Dokument die Anpassung von Benutzerparametern und die Beschreibung der individuellen Konfiguration.
Dieses ONU-Modell ist als SFU (Single Family Unit, Bridge-Modus) konzipiert; es gibt kein Bridge-Modus-WAN in der ONU. Im Bridge-Modus muss das VLAN des LAN-Ports über die OLT konfiguriert werden. Im Router-Modus können Sie die Konfiguration über die Webverwaltung vornehmen.

Anmeldung

Das Gerät wird über die Weboberfläche konfiguriert. Die folgenden Schritte ermöglichen Ihnen die Anmeldung:

  1. Befolgen Sie "Quick Installation" (Schnellinstallation) zur Installation;
  2. Die Standard-IP des Geräts ist 192.168.1.1;
  3. Öffnen Sie Ihren Webbrowser, geben Sie die Geräte-IP in die Adressleiste ein;
  4. Die Eingabe von Benutzername und Passwort wird abgefragt. Geben Sie den Standard-Benutzernamen und das Standard-Passwort ein.
    Standardmäßig gibt es zwei Benutzerstufen für die Verwaltung. Der Benutzername für die Administratorstufe ist "admin" (Administrator), das Passwort ist "stdONUi0i" (stdONUi0i). Der Benutzername für die normale Stufe ist "user" (Benutzer), das Passwort ist "user" (Benutzer).
    Abbildung 3-1: Anmeldung
    Anmeldung
    Aus Sicherheitsgründen werden Sie nach der Anmeldung mit dem Standardpasswort aufgefordert, das Passwort zu ändern. Das neue Passwort muss die auf der Webseite angezeigten Anforderungen erfüllen. Nach dem Absenden müssen Sie sich mit dem neuen Passwort anmelden.
    Abbildung 3-2: Passwort ändern
    Passwort ändern

Status

Dieser Abschnitt zeigt die Hauptinformationen des Produkts.

Geräteinformationen
Diese Seite zeigt die grundlegenden Geräteinformationen, wie Device Model, Hardware Version, Software Version, PON SN, PON mode und so weiter.
Abbildung 3-3: Geräteinformationen
Geräteinformationen

Netzwerkschnittstelle
WAN-Verbindung
Diese Seite zeigt die von Ihnen konfigurierten WAN-Verbindungsinformationen.
Abbildung 3-4: WAN-Verbindung
WAN-Verbindung

PON-Informationen
Diese Seite zeigt die PON-Informationen, wie PON state, input power, output power, und optical module voltage, current, temperature.
Abbildung 3-5: PON-Informationen
PON-Informationen

Benutzeroberfläche
Diese Seite zeigt die Ethernet-Port-Informationen, einschließlich Port-Status, MAC-Adresse und Statistiken.
Abbildung 3-6: Ethernet-Informationen
Ethernet-Informationen

Netzwerk

Internet
Diese Seite ermöglicht es dem Benutzer, WAN-Verbindungen im Router-Modus zu konfigurieren. Hier können Sie nur WAN-Verbindungen im Router-Modus konfigurieren. Die Standardeinstellung des Geräts ist der Bridge-Modus (ohne WAN).
Abbildung 3-7: WAN-Verbindung
WAN-Verbindung

Parameter Beschreibung
Verbindungsname Die Liste der erstellten WAN-Verbindungsnamen.
Wenn Sie eine neue WAN-Verbindung erstellen möchten, wählen Sie "Create WAN Connection" (WAN-Verbindung erstellen) aus, geben Sie gleichzeitig andere Parameter ein und klicken Sie dann auf die Schaltfläche "Create" (Erstellen). Wenn Sie eine WAN-Verbindung bearbeiten möchten, wählen Sie den WAN-Verbindungsnamen aus, den Sie bearbeiten möchten, ändern Sie einige Parameter und klicken Sie dann auf die Schaltfläche "Modify" (Ändern). Wenn Sie eine Verbindung löschen möchten, wählen Sie die WAN-Verbindung aus, die Sie löschen möchten, und klicken Sie dann auf die Schaltfläche "Delete" (Löschen).
Neuer Verbindungsname Name der neuen Verbindung, die Sie erstellen möchten.
VLAN VLAN aktivieren Aktiviert bedeutet, dass die Pakete, die vom PON-Port übertragen werden, ein VLAN-Tag enthalten. Deaktiviert bedeutet, dass die Pakete, die vom PON-Port übertragen werden, kein VLAN-Tag enthalten.
VLAN ID Geben Sie die gewünschte VLAN-ID ein. Der Bereich liegt zwischen 0 und 4094. Die Eingabe von 0 bedeutet, dass kein VLAN verwendet wird.
802.1P Wählen Sie die gewünschte VLAN-Priorität aus. Der Bereich liegt zwischen 0 und 7.
Typ Bridge/Route. Es kann nur der Router-Modus ausgewählt werden. Das Gerät arbeitet mit dieser WAN-Verbindung im Router-Modus. Wenn Sie möchten, dass es im Bridge-Modus arbeitet, konfigurieren Sie keine WAN-Verbindung.
Dienstliste Der Dienstmodus gibt an, wofür die WAN-Verbindung verwendet wird. Es kann nur INTERNET ausgewählt werden.
MTU Maximale Übertragungseinheit. Standardwert (in Byte): 1500 (statisch/DHCP) oder 1492 (PPPoE).
Verbindungstyp PPP/IP. PPP wird für PPPoE verwendet, und IP wird für statische IP oder DHCP verwendet.
PPP Benutzername PPPoE-Konto.
Passwort PPPoE-Passwort.
DMS-Name Servername.
Authentifizierungstyp PPPoE-Authentifizierungstyp, einschließlich Auto (Automatisch), PAP und CHAP.
Verbindungsauslöser Der Auslöser für die PPPoE-Verbindung nach einer Trennung.
Always On (Immer an): Sobald PPPoE getrennt wird, verbindet sich die ONU automatisch wieder.
On Demand (Bei Bedarf): Die ONU verbindet sich wieder, wenn Datenverkehr vorhanden ist. Manual (Manuell): Die ONU verbindet sich wieder, nachdem die Konfigurationen übermittelt wurden.
IP-Version IPv4/IPv6
NAT aktivieren Aktiviert bedeutet, dass die NAT-Funktion aktiviert ist. Deaktiviert bedeutet, dass die NAT-Funktion deaktiviert ist.
Nur IPv4 hat diese Option.
IP-Typ/PPP-Übertragungstyp Methode, wie die WAN-Verbindung eine IP-Adresse erhält. Wenn der Verbindungstyp PPP ist, ist der PPP-Übertragungstyp PPPOE; wenn der Verbindungstyp IP ist, ist der IP-Typ statisch oder DHCP.
IPv6

IPv6-Info-Abrufmodus

Modus

Methode, wie die WAN-Verbindung eine IPv6-Adresse erhält, einschließlich Manual Mode (Manueller Modus) und Auto Mode (Automatischer Modus).
GUA von Methode, wie die WAN-Verbindung eine global eindeutige IPv6-Adresse erhält.
DNSv6 von Methode, wie die WAN-Verbindung DNSv6 erhält.
Präfix-Delegation von Methode der Präfixdelegation.

LAN
Diese Seite unterstützt die Verwaltung der IP-Adresse der ONU, die dynamische Adressverwaltung, einschließlich der Verteilung dynamischer Adressen und relevanter Parameter wie Lease-Zeit, Adressbereich, DHCP-Proxy usw.

DHCP Server
Diese Seite enthält Konfigurationen für die LAN-IPv4-Adresse und den LAN-DHCP-Server.
Abbildung 3-8: LAN IPv4 Adresseneinstellungen
LAN IPv4 Adresseneinstellungen

Parameter Beschreibung
LAN-IP-Adresse LAN IPv4-Adresse.
Subnetzmaske LAN IPv4-Maske.
DHCP-Server aktivieren Schalter des ONU-DHCP-Servers.
Start-IP-Adresse Die Start-IP-Adresse des DHCP-IP-Pools.
End-IP-Adresse Die End-IP-Adresse des DHCP-IP-Pools.
DN

ISP-DNS zuweisen

DNS

Aktiviert bedeutet, dass LAN DHCP den ISP-DNS verwendet. Deaktiviert bedeutet, dass LAN DHCP den DNS verwendet, der im Textfeld eingestellt ist.
DNS-Server-IP-Adresse DNS-Serveradressen für LAN DHCP.
Standard-Gateway Standard-Gateway von LAN DHCP. Es sollte mit der LAN IPv4-IP-Adresse übereinstimmen.
Lease-Zeit Lease-Zeit der IP-Adresse.

RA Service
Diese Seite zeigt die RA-Konfiguration.
Abbildung 3-9: RA-Konfiguration
RA-Konfiguration

DHCP Server(IPv6)
Diese Seite enthält Konfigurationen für die LAN-IPv6-Adresse und den LAN-DHCP-Server.
Abbildung 3-10: LAN IPv6 Adresseneinstellungen
LAN IPv6 Adresseneinstellungen

Präfix-Verwaltung
Diese Seite dient zur Konfiguration von IPv6-Präfixparametern.
Abbildung 3-11: Präfix-Verwaltung
Präfix-Verwaltung

Port-Dienst (IPv6)
Diese Seite dient zur Konfiguration der DHCPv6- und RA-Funktion des LAN-Ports.
Abbildung 3-12: Port-Dienst (IPv6)
Port-Dienst (IPv6)

PON-Einstellungen
LOID
Diese Seite ermöglicht es dem Benutzer, LOID und Passwort zu konfigurieren, die für die Registrierung bei der OLT verwendet werden.
Abbildung 3-13: LOID-Einstellungen
LOID-Einstellungen

SN
Diese Seite ermöglicht es dem Benutzer, GPON SN und Passwort zu konfigurieren, die für die Registrierung bei der OLT verwendet werden.
Abbildung 3-14: GPON SN-Einstellungen
GPON SN-Einstellungen

PON Mode
Diese Seite ermöglicht es dem Benutzer, den PON-Modus zu konfigurieren, wenn er an das entsprechende System angeschlossen ist.
AUTO (Automatisch): Die ONU erkennt den PON-Modus und wechselt in den entsprechenden PON-Modus.
GPON: Die ONU arbeitet im GPON-Modus.
EPON: Die ONU arbeitet im EPON-Modus.
Abbildung 3-15: PON-Modus
PON-Modus

Routing (IPv4)
Default Gateway
Diese Seite ermöglicht es dem Benutzer, das Standard-Gateway der ONU zu konfigurieren. Es muss lediglich die WAN-Verbindung angegeben werden, die mit dem Gateway verbunden ist.
Abbildung 3-16: Standard-Gateway
Standard-Gateway

Static Routing
Diese Seite ermöglicht es dem Benutzer, eine WAN-Verbindung als Routingschnittstelle festzulegen und dann Ziel-IP, Maske und Gateway zu konfigurieren.
Abbildung 3-17: Statisches Routing
Statisches Routing

Parameter Beschreibung
WAN-Verbindung Wählen Sie die WAN-Verbindung als statische Routingschnittstelle.
Netzwerkadresse Zielnetzwerkadresse.
Subnetzmaske Die Maske der Zielnetzwerkadresse.
Gateway Gateway-IP-Adresse des statischen Routings.

Routing Table
Diese Seite zeigt die IP-Routing-Regeln an.
Abbildung 3-18: Routing-Tabelle
Routing-Tabelle

Sicherheit

Firewall
Auf dieser Seite kann der Benutzer den Anti-Hacking-Schutz und die Stufe der Firewall (IPv4) einstellen. Der Benutzer kann auch benutzerdefinierte Firewall-Regeln festlegen.
Abbildung 3-19: Firewall-Stufe
Firewall-Stufe

Parameter Erläuterung
Anti-Hacking-Schutz aktivieren Schalter für den Anti-Hacking-Schutz.
Firewall-Stufe Niedrig: Ermöglicht allen internen oder externen Hosts den Zugriff.
Mittel: Ermöglicht internen oder externen Hosts, die durch die erstellten Regeln eingeschränkt sind, den Zugriff.
Hoch: Verbietet ICMP-Eingaben, verbietet Port-Scans, Denial-of-Service-Schutz.

Abbildung 3-20: Benutzerdefinierte Firewall-Regel
Benutzerdefinierte Firewall-Regel

Parameter Erläuterung
IP-Version Wählen Sie IPv4 oder IPv6.
Name Name der Firewall-Regel.
Aktivieren Aktiviert oder deaktiviert die Regel.
Reihenfolge Reihenfolge der Regel.
Protokoll Wählen Sie das Protokoll, für das die Regel verwendet wird. Es können nur einige Protokolle ausgewählt werden.
Zustand Wählen Sie den Zustand des Datenverkehrs. Es wird empfohlen, ANY zu verwenden.
Quell-IP-Adresse Quell-IP-Adresse des Datenverkehrs, der der Regel entspricht.
Quell-IP-Maske Maske der Quell-IP-Adresse.
Start-Quellport Start-Quell-TCP- oder UDP-Port. Das Protokoll muss TCP oder UDP sein.
End-Quellport End-Quell-TCP- oder UDP-Port. Das Protokoll muss TCP oder UDP sein.
Ziel-IP Adresse
Ziel-IP-Maske Maske der Ziel-IP-Adresse.
Start-Zielport Start-Ziel-TCP- oder UDP-Port. Das Protokoll muss TCP oder UDP sein.
End-Zielport End-Ziel-TCP- oder UDP-Port. Das Protokoll muss TCP oder UDP sein.
Richtung des Datenflusses Richtung des Datenflusses, der der Regel entspricht. In der Option steht CPE für die CPU des ONU.
Modus Datenweiterleitungsmodus der Regel, einschließlich Verwerfen und Zulassen.

Dienststeuerung
Auf dieser Seite kann der Benutzer IP-Filterregeln festlegen.
Abbildung 3-21: Dienststeuerung
Dienststeuerung

Parameter Erläuterung
IP-Version Wählen Sie IPv4 oder IPv6.
Aktivieren Aktiviert oder deaktiviert die IP-Filterregel.
Eingang Eingangsschnittstelle des Datenverkehrs.
Start-Quell-IP-Adresse Start-Quell-IP-Adresse des Datenverkehrs.
End-Quell-IP-Adresse End-Quell-IP-Adresse des Datenverkehrs.
Modus Datenübertragungsmodus, einschließlich Verwerfen oder Zulassen.
Dienstliste Dienstliste für IP-Filter.

Der Benutzer kann auch den Remote-Zugangsport für verschiedene Dienste wie http und telnet konfigurieren.

Abbildung 3-22: Remote-Zugangsport
Remote-Zugangsport

MAC-Filter
Auf dieser Seite kann der Benutzer die relevanten Parameter der MAC-Filterfunktion einstellen. Die Tabelle zeigt die MAC-Filterregeln nach Abschluss der Einstellung an.
Abbildung 3-23: MAC-Filter
MAC-Filter

Parameter Erläuterung
Aktivieren Aktiviert oder deaktiviert die Regel.
Modus Datenübertragungsmodus, einschließlich Verwerfen oder Zulassen.
Typ Wählen Sie den ONU-Arbeitsmodus, für den die Regel wirksam wird.
Protokoll Wählen Sie das Protokoll des Datenverkehrs.
Quell-MAC-Adresse Quell-MAC-Adresse des Datenverkehrs.
Ziel-MAC-Adresse Ziel-MAC-Adresse des Datenverkehrs.

Anwendung

Multicast
IGMP-Modus
Auf dieser Seite kann der Benutzer IGMP-Snooping aktivieren oder deaktivieren.
Abbildung 3-24: IGMP-Modus
IGMP-Modus

Grundkonfiguration
Auf dieser Seite kann der Benutzer die grundlegende IGMP-Konfiguration einstellen, einschließlich der Multicast-Alterungszeit und der Nicht-Sofort-Verlassen-Funktion.

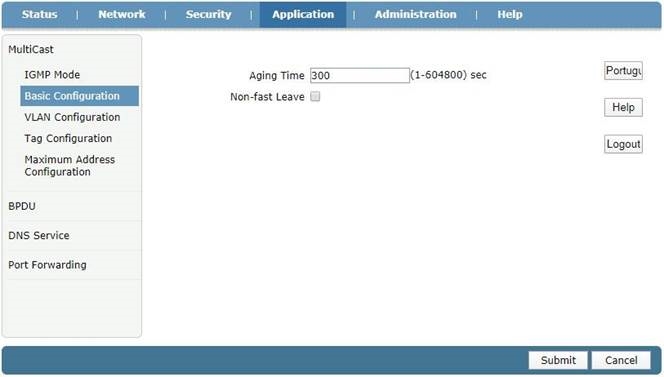

Abbildung 3-25: IGMP-Grundkonfiguration
IGMP-Grundkonfiguration

VLAN-Konfiguration
Auf dieser Seite kann der Benutzer Multicast-VLAN für den Port konfigurieren. Wenn das WAN-VLAN nicht dem LAN-VLAN entspricht, bedeutet dies, dass das Multicast-VLAN übersetzt wird.
Abbildung 3-26: Multicast-VLAN
Multicast-VLAN

Tag-Konfiguration
Auf dieser Seite kann der Benutzer den Multicast-VLAN-Untag-Modus konfigurieren.
Abbildung 3-27: Tag-Konfiguration
Tag-Konfiguration

Maximale Adresskonfiguration
Auf dieser Seite kann der Benutzer die maximale Multicast-Adresse konfigurieren.
Abbildung 3-28: Maximale Adresskonfiguration
Maximale Adresskonfiguration

BPDU
Auf dieser Seite kann der Benutzer die Weiterleitung von RSTP BPDU (Bridge Protocol Data Unit) aktivieren oder deaktivieren.
Abbildung 3-29: BPDU-Weiterleitung
BPDU-Weiterleitung

DNS-Dienst
Domainname
Auf dieser Seite kann der Benutzer den Domainnamen des ONU konfigurieren. Benutzer können die ONU-Webseite über diesen Domainnamen aufrufen.
Abbildung 3-30: Domainname
Domainname

DNS
Auf dieser Seite kann der Benutzer den DNS-Server konfigurieren. DNS-Anfragen werden an diese DNS-Server gesendet.
Abbildung 3-31: DNS
DNS

Portweiterleitung
Auf dieser Seite kann der Benutzer die Portweiterleitung konfigurieren.
Abbildung 3-32: Portweiterleitung
Portweiterleitung

Parameter Erläuterung
Aktivieren Aktiviert oder deaktiviert die Portweiterleitungsregel.
Name Name der Portweiterleitungsregel.
Protokoll Protokoll der Portweiterleitungsregel, einschließlich TCP und UDP.
Start-/End-IP-Adresse des WAN-Hosts Geben Sie den IP-Bereich des WAN-Hosts für die Portweiterleitungsregel an. Nur innerhalb dieses Bereichs kann der Host auf der WAN-Seite mit der Regel arbeiten.
WAN-Verbindung Wählen Sie die WAN-Verbindung aus.
Start-/End-Port des WAN TCP- oder UDP-Portbereich des WAN-seitigen Hosts.
IP-Adresse des LAN-Hosts Geben Sie die IP-Adresse des LAN-seitigen Hosts an.
Start-/End-Port des LAN-Hosts TCP- oder UDP-Portbereich des LAN-seitigen Hosts.

Administration

Benutzerverwaltung
Diese Seite ermöglicht es dem Benutzer, das Passwort des aktuell angemeldeten Benutzernamens zu ändern.
Abbildung 3-33: Benutzerverwaltung
Benutzerverwaltung

Anmelde-Timeout
Diese Seite ermöglicht es dem Benutzer, das Anmelde-Timeout der Webseite festzulegen. Wenn die Webseite während des Timeouts nicht bedient wird, wird das Konto automatisch abgemeldet.
Abbildung 3-34: Anmelde-Timeout
Anmelde-Timeout

Systemverwaltung
Diese Seite ermöglicht es dem Benutzer, das Gerät neu zu starten, die Werkseinstellungen wiederherzustellen und eine Sicherungskonfiguration wiederherzustellen. Der Neustartvorgang dauert mehrere Minuten.
Abbildung 3-35: Systemverwaltung
Systemverwaltung

Software-Upgrade
Diese Seite ermöglicht es dem Benutzer, die Software des Geräts zu aktualisieren. Klicken Sie auf die Schaltfläche "Choose File" (Datei auswählen), um die Software auszuwählen, und klicken Sie dann auf die Schaltfläche "Update" (Aktualisieren), um das Update durchzuführen.
Abbildung 3-36: Software-Upgrade
Software-Upgrade

Konfigurationsverwaltung
Diese Seite ermöglicht es dem Benutzer, die Konfiguration zu sichern und wiederherzustellen.
Abbildung 3-37: Konfigurationsverwaltung
Konfigurationsverwaltung

Diagnose
PING-Diagnose
Diese Seite zeigt den Ping-Test. Sie können den Verbindungsstatus zwischen der ONU und anderen Geräten diagnostizieren.
Abbildung 3-38: PING-Diagnose
PING-Diagnose

Parameter Erläuterung
IP-Adresse oder Hostname Geben Sie die Ziel-IP ein, die Sie pingen möchten.
Ausgang Wählen Sie die Ausgangsschnittstelle aus, die Sie pingen möchten.

Mirror-Konfiguration
Diese Seite ermöglicht es dem Benutzer, Port-Mirroring zur Fehlerbehebung einzurichten. Nach der Konfiguration des Port-Mirroring wird der WAN-Verkehr kopiert und an den LAN-Port gesendet.
Abbildung 3-39: Port-Mirroring
Mirror-Konfiguration

Parameter Erläuterung
Quelle Wählen Sie die WAN-Verbindung als gespiegelte Schnittstelle aus.
Ziel Der LAN-Port ist die Spiegelungsschnittstelle.

Loopback-Erkennung
Basiskonfiguration
Diese Seite ermöglicht es dem Benutzer, grundlegende Parameter der Loopback-Erkennung einzustellen.
Abbildung 3-40: Basiskonfiguration
Basiskonfiguration

Parameter Erläuterung
Ziel-MAC Wählen Sie die Ziel-MAC des Loopback-Pakets aus.
Ethernet-Typ Legen Sie den Ethernet-Typ des Loopback-Pakets fest.
Sendeintervall Legen Sie die Sendeintervallzeit des Loopback-Pakets fest.
Port-Schließzeit Legen Sie fest, wie lange der Port geschlossen wird, sobald ein Loopback erkannt wird.
Loopback-Wiederherstellungszeit Legen Sie die Loopback-Wiederherstellungszeit fest.

Aktivierungskonfiguration
Diese Seite ermöglicht es dem Benutzer, die Loopback-Funktion des LAN-Ports zu aktivieren oder zu deaktivieren.
Abbildung 3-41: Aktivierungskonfiguration
Aktivierungskonfiguration

Parameter Erläuterung
Loopback aktivieren Aktiviert oder deaktiviert die Loopback-Erkennung des LAN-Ports.
Alarm aktivieren Aktiviert oder deaktiviert den Loopback-Alarm des LAN-Ports.
Port-Deaktivierung aktivieren Aktiviert oder deaktiviert die automatische Wiederherstellung des LAN-Ports.

VLAN-Konfiguration
Diese Seite ermöglicht es dem Benutzer, das VLAN des Loopback-Erkennungspakets festzulegen. Nach dem Hinzufügen des VLANs sendet die ONU Loopback-Erkennungspakete mit diesem VLAN.
Abbildung 3-42: VLAN-Konfiguration
VLAN-Konfiguration

LED-Steuerung
Diese Seite ermöglicht es dem Benutzer, die LED-Anzeigen auszuschalten oder einzuschalten.
Abbildung 3-43: LED-Steuerung
LED-Steuerung

Hilfe

Die Hilfeinformationen der ONU zeigen Anweisungen und Hinweise zu jeder Web-Benutzeroberfläche an.

Abbildung 3-44: Hilfeinformationen
Hilfeinformationen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

V-Sol ONU Handbuch herunterladen

Verfügbare Sprachen

Inhaltsverzeichnis
