GiRAFFE TOOLS SW-5 Handbuch

Inhalt

PRODUKTINFORMATIONEN

Die Giraffe Tools Metall-Schlauchwagenbox ist aus robustem Metall mit einer rostschützenden Pulverbeschichtung für zusätzliche Festigkeit und Langlebigkeit gefertigt. Ausgestattet mit einem 5 Fuß 5/8 Zoll Zuleitungsschlauch und einem 100 Fuß 5/8 Zoll langen Schlauch.
Produktabmessungen

Schlauchlänge 5/8" x 100 ft.
Anschlusstyp 3/4" GHT
Arbeitstemperatur 0- 104°F
Max. Arbeitsdruck 1.2 MPA
Artikelgewicht 18.5 kg / 40.8 lbs

INHALT DER VERPACKUNG

1 x Schlauchwagenbox
1 x 5 Fuß Zuleitungsschlauch
1 x 100 Fuß langer Schlauch (Bereits installiert)
1 x L-förmiger Zuleitungsschlauchanschluss
1 x Kurbelgriff
1 x Schraube
1 x Mutter (an der Seitenabdeckung der Haspel befestigt)
1 x Bedienungsanleitung

SICHTPRÜFUNG BEIM ÖFFNEN

  1. Prüfen Sie, ob alle oben genannten Teile im Karton sind.
  2. Prüfen Sie das Produkt auf (weiße) Kratzer.

Wenn Sie eine der beiden oben genannten Fragen haben, kontaktieren Sie bitte umgehend das Giraffe Tools Kundendienstteam.

Tipps: Wenn Sie beim Öffnen Ihrer Verpackung einen seltsamen Geruch bemerken, liegt dies an der versiegelten Umgebung, in der das Paket übersee transportiert wurde.

BENÖTIGTES WERKZEUG

Steckschlüsselsatz oder ein Kreuzschlitzschraubendreher

INSTALLATION BEGINNEN

Ort wählen

Installieren Sie den Schlauchwagen der Einfachheit halber in der Nähe Ihrer gewählten Wasserquelle.
Stellen Sie sicher, dass der Zuleitungsschlauch den Wasserhahn erreichen kann, bevor Sie den Schlauchwagen montieren.

Montage des Schlauchwagens

  1. Öffnen Sie den Deckel, nehmen Sie den Kurbelgriff und den Zuleitungsschlauch (mit dem L-förmigen Anschluss an einem Schlauchende) heraus. Ziehen Sie den langen Schlauch durch die automatische Schlauchführung, um Platz zu schaffen.

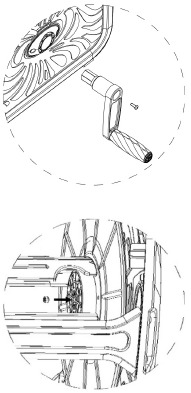

  2. Kurbelgriff montieren: Richten Sie die Schraubenlöcher am Kurbelgriff und an der Seitenabdeckung aus, führen Sie die Schraube ein und halten Sie die Mutter mit der anderen Hand an der Innenseite der Seitenabdeckung fest. Ziehen Sie die Schraube dann mit einem Schraubendreher fest.
    Hinweis: Die Mutter wurde vorab an der entsprechenden Position an der Seitenabdeckung platziert, ist aber nicht befestigt. Wenn Sie die Mutter nicht an der entsprechenden Position finden, suchen Sie bitte in der Verpackung oder kontaktieren Sie das Giraffe Tools Kundendienstteam.
  3. Prüfen Sie, ob die Schlauchführung richtig positioniert ist: Richten Sie sie am Schlauch aus und bewegen Sie sie in Richtung des Ein- und Ausfahrens des Schlauches. Falls nicht, heben Sie den Riegel an, um den Regler zu entriegeln und seine Position einzustellen. Verriegeln Sie den Regler dann wieder mit dem Riegel.
    Hinweis: Stellen Sie sicher, dass der Regler des Führungssystems an der Gewindespindel platziert ist, da das Führungssystem sonst möglicherweise außer Betrieb ist.
  4. Schließen Sie den Deckel, drehen Sie den Kurbelgriff im Uhrzeigersinn, um den Schlauch in das Gehäuse zu wickeln.
  5. Verbinden Sie den Zuleitungsschlauch mit einem Wasserhahn.
    Tipps: Um Undichtigkeiten zu vermeiden, wird die Verwendung eines Schraubenschlüssels empfohlen. Stellen Sie sicher, dass die Gummidichtung im Anschlussstück sitzt.
  6. Ziehen Sie den L-förmigen Anschluss am Zuleitungsschlauch fest. Stecken Sie diesen Anschluss in den Wassereinlass der Schlauchwagenbox und drücken Sie den Riegel nach unten, um ihn zu fixieren.
    Tipps: Sie können die Richtung des Anschlusses einstellen, indem Sie den Riegel anheben, den Anschluss in die gewünschte Ausrichtung drehen und dann den Riegel nach unten drücken, um ihn zu sichern.
    Hinweis: Achten Sie darauf, den Riegel vollständig herunterzudrücken, da sich der Zuleitungsschlauch sonst unter hohem Wasserdruck vom Schlauchwagen lösen könnte.

Ihr Schlauchwagen ist nun installiert und einsatzbereit!

PRODUKTPRÜFUNG

  1. Prüfen Sie, ob der Wasserschlauch undicht ist:
    • Undichtigkeit in der Nähe des Wasserhahns
    • Undichtigkeit in der Nähe des Schlauchwagens
  2. Prüfen Sie, ob die Dichtungen in der Schlauchverbindung sitzen.

Wenn Sie eines der oben genannten Probleme haben, kontaktieren Sie bitte den Kundendienst, indem Sie eine E-Mail an contact@giraffetools.com senden und das entsprechende Video sowie die Bestellnummer angeben.

FEHLERBEHEBUNG

Die Schraube des Griffs lässt sich nicht festziehen

Stellen Sie sicher, dass die Schraube lang genug ist, machen Sie andernfalls ein Foto von der Schraube und kontaktieren Sie das Kundendienstteam.

Die Mutter des Griffs lässt sich nicht befestigen

Die Mutter des Griffs hat zwei Seiten, versuchen Sie die andere Seite.
Wenn das Problem dadurch nicht behoben wird, kontaktieren Sie das Kundendienstteam.

Weißer Punkt auf dem Produkt

Wischen Sie vorsichtig mit einem mit Alkohol befeuchteten Tuch ab.

Einlassloch & Griffloch

Drehen Sie die Seite der Schlauchführung zu sich, die linke Seite ist das Wassereinlassloch, die rechte Seite ist das Griffloch.

Kratzer auf dem Produkt

Machen Sie ein Foto von den Kratzern und kontaktieren Sie das Kundendienstteam.

Undichtigkeit in der Nähe des Anschlusses

Kontaktieren Sie das Kundendienstteam, indem Sie eine E-Mail an contact@giraffetools.com mit angehängtem Bild oder Video senden.

Undichtigkeit in der Nähe des Eintrittspunkts des Zuleitungsschlauchs

  1. Wenn eine Undichtigkeit dort auftritt, wo der Schlauch mit der Haspel verbunden ist, versuchen Sie, ihn festzuziehen. Ziehen Sie jeweils eine Umdrehung fest.
  2. Prüfen Sie, ob die Dichtung in der Schlauchverbindung sitzt.

Hinweis: Um die Kommunikationseffizienz zu beschleunigen, geben Sie bitte bei Ihrer E-Mail den Kaufkanal und die Bestellnummer an, fügen Sie ein Bild oder Video des entsprechenden Problems bei, und wir werden das Problem so schnell wie möglich für Sie lösen.

WARTUNG

SETZEN SIE DEN SCHLAUCHWAGEN IM WINTER NICHT KALTER UMGEBUNG AUS
Im Winter dehnt sich das Wasser im Schlauch aus und zieht sich zusammen. Das Wasser könnte gefrieren und dadurch den Schlauch zum Platzen bringen.

KEINE CHEMIKALIEN VERWENDEN
Verwenden Sie keine Chemikalien oder Substanzen auf diesem Schlauch, wie z.B. Dialyse, Erdöllösungsmittel, Milchsäure usw.

TAUCHEN SIE DEN SCHLAUCHWAGEN NICHT IN WASSER EIN
Tauchen Sie den Schlauchwagen bei der Reinigung nicht in Wasser ein. Es ist einfach, das Gehäuse mit einem feuchten Tuch abzuwischen, um die Lebensdauer des Schlauchwagens zu verlängern.

EMPFOHLENE PRODUKTE

Wenn Sie an den oben genannten Produkten interessiert sind, besuchen Sie giraffetools.com oder suchen Sie bei Amazon nach Giraffe Tools.

WIR ÜBERNEHMEN DIE SCHWERE ARBEIT
Um Giraffe Tools Produkte und mehr zu kaufen, besuchen Sie giraffetools.com oder suchen Sie bei Amazon.com nach Giraffe Tools.

Für weitere Informationen besuchen Sie giraffetools.com oder kontaktieren Sie unseren Kundendienst, indem Sie eine E-Mail an contact@giraffetools.com senden.
