HydroTools Handbuch Solar-Poolroller

Einleitung

Bitte befolgen Sie die Anweisungen sorgfältig, um Ihre Garantie zu schützen und jahrelangen problemlosen Gebrauch zu gewährleisten.

Bitte verwenden Sie Ihre Poolabdeckung und die Abrollvorrichtung bestimmungsgemäß:

• Ihre Poolabdeckung ist keine Sicherheitsabdeckung
• Entfernen Sie die Poolabdeckung und die Abrollvorrichtung vor dem Schwimmen vollständig aus dem Pool.
• Lagern Sie die Poolabdeckung nicht direkt in der Sonne auf dem Boden, da dies die Lebensdauer der Abdeckung verkürzt und Ihren Rasen beschädigen kann.
• Decken Sie Ihre Poolabdeckung immer mit der mitgelieferten Schutzhülle ab, wenn sie auf der Abrollvorrichtung gelagert wird.

Vorbereitung und Montage

Überprüfen Sie, ob Sie alle Teile haben, und montieren Sie sie wie unten abgebildet:

TEILELISTE ARTIKEL #87000

Positionierung der Poolabrollvorrichtung

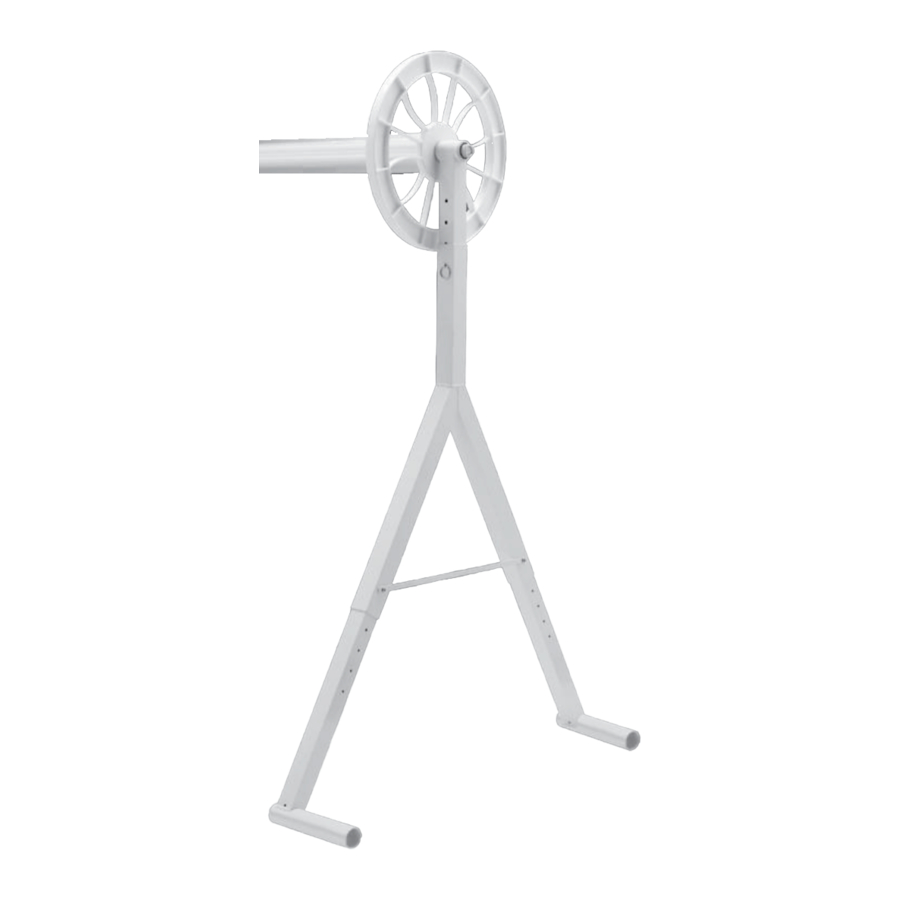

Die Abrollvorrichtung wurde mit 2 verstellbaren Beinen auf jeder Seite konzipiert, um die Installation an vollständig oberirdisch oder teilweise im Boden eingelassenen Pools zu ermöglichen. Die einzigartige Eigenschaft der Beine ist, dass sie an einen terrassierten Garten oder an abschüssiges Gelände angepasst werden können. Bei runden Pools sollte die Abrollvorrichtung mittig über den Pool gelegt werden, um das Entfernen und Anbringen der Abdeckung zu erleichtern. Bei allen anderen Poolformen sollte die Abrollvorrichtung über dem breitesten Teil des Pools positioniert werden (siehe Abbildungen unten als Referenz)

Wenn sie abseits des breitesten Teils des Pools platziert werden muss, benötigen Sie möglicherweise eine weitere Person, die beim Anbringen und Abnehmen der Abdeckung hilft. Die Abrollvorrichtung wurde mit verlängerten Füßen konzipiert, die normalerweise von der Poolwand weg zeigen. Diese Füße haben vier (4) Löcher mit 12 mm Durchmesser, sodass Sie für zusätzliche Stabilität die Abrollvorrichtung im weichen Boden mit Zeltheringen (nicht im Lieferumfang enthalten) oder auf einer gepflasterten Oberfläche mit einem Maueranker (nicht im Lieferumfang enthalten) verankern können.

Anbringen der Abdeckung

Befolgen Sie die Anweisungen, die Ihrer Poolabdeckung beiliegen, und passen Sie sie an den Pool an, bevor Sie die Abdeckung am Rohr befestigen. Die Abdeckung lässt sich leichter vom Pool entfernen, wenn sie genau auf die Größe des Pools zugeschnitten wurde. Kleine Lücken an den Rändern beeinträchtigen die Funktion der Poolabdeckung nicht. Einige Poolabdeckungen werden größer als die Poolgröße zugeschnitten, um das Eindringen von Blättern und Schmutz ins Wasser zu verhindern. Diese können weiterhin mit einer Abrollvorrichtung verwendet werden, sind aber aufgrund des zusätzlichen Widerstands, der durch überschüssiges Material entsteht, etwas schwieriger zu handhaben. Die Poolabdeckung funktioniert auf einer Abrollvorrichtung viel besser, wenn sie an jeder Seite auf die schmalere Breite des Pools zugeschnitten ist. Dies erleichtert das Aufrollen der Abdeckung zwischen dem Poolrand. Versuchen Sie es mit der auf die maximale Größe zugeschnittenen Abdeckung und schneiden Sie sie später kleiner zu, um die Handhabung zu erleichtern.

Zusammenbau des Rohrsatzes

Alle Rohrsätze bestehen aus 6-seitigen, sechseckigen Aluminiumrohren. Es gibt zwei Rohrdurchmesser. Damit das Handrad das Abrollsystem antreiben und drehen kann, müssen Sie zuerst das Handrad ausrichten, um den Aluminium-Rohreinsatz einzurasten. Anschließend müssen Sie den Aluminium-Rohreinsatz richtig ausrichten, um die Zähne im kleinen Aluminiumrohr einzurasten. Siehe Diagramm 2.

Hinweis: Je nach Größe des gekauften Rohrsatzes können nach dem Zusammenbau der Rohre Rohrkappen übrig bleiben.

Wir empfehlen, dass Ihre Poolabrollvorrichtung mindestens 300 mm breiter als Ihre Poolabdeckung ist.

Montage

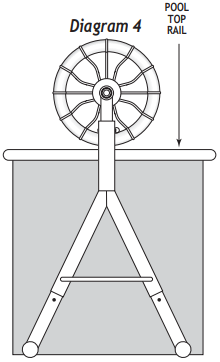

Montieren Sie die Endrahmen auf die Höhe, die Sie für jede Seite des Pools benötigen. Siehe Diagramm 4

Sie montieren den Aluminium-Rohreinsatz am Handrad und an der Achse, indem Sie die Löcher in allen 3 Teilen ausrichten. Führen Sie den Bolzen durch das Loch und ziehen Sie ihn mit einer Kontermutter und einem Schraubendreher fest. Führen Sie die Rad- und Achsenbaugruppe durch das Lager im aufrechten Ständer und befestigen Sie die Spannhülse mit dem mitgelieferten Inbusschlüssel und der Stellschraube. Als Nächstes verwenden Sie eine Reihe von vorgebohrten Löchern, die etwa 38 mm und 190 mm von jedem Ende entfernt sind, um das große Rohr mit dem kleinen Rohr zu verbinden. An jeder Verbindungsstelle sind Löcher vorhanden. Diese werden später in Schritt 8 mit selbstbohrenden Edelstahlschrauben und dem Sechskant-Schraubendreherbit befestigt. Sie erkennen die Endrohre an den drei Löchern, die zum Befestigen an den Handrädern verwendet werden. Diese Verbindung stellen Sie später in Schritt 9 her.

1. Positionieren Sie die Ständer- und Radbaugruppen am Poolrand, wo die Abrollvorrichtung betrieben werden soll. Siehe Diagramm 4
2. Setzen Sie die Rohre locker zusammen. Schieben Sie überschüssige Breite in angrenzende Rohre und verteilen Sie sie so gleichmäßig wie möglich.
   Hinweis: Es muss eine Mindestüberlappung von 230 mm in jedem Rohr vorhanden sein.
3. Messen Sie mit den Rohren die Breite des Pools von Steckerfläche zu Steckerfläche.
4. Passen Sie die Gesamtlänge der Rohrbaugruppe an die Spannweite an, um eine Mindestüberlappung von 230 mm zu gewährleisten. Siehe Diagramm 3


5. Verriegeln Sie die Rohre miteinander, indem Sie jedes angrenzende Rohr in die entgegengesetzte Richtung drehen und dabei sicherstellen, dass alle kleinen Rohre im Uhrzeigersinn gedreht werden. Siehe Diagramm 5.

6. Befestigen Sie jedes Rohr mit nur einer selbstbohrenden Schraube an jeder Verbindungsstelle.
7. Schieben Sie die Rohrbaugruppe in das Handrad und die Rohrkappeneinsätze, indem Sie das Rohr schieben, bis es an jedem Ende auf die Radfläche trifft, und überprüfen Sie den Sitz. Wenn es nicht passt, lösen Sie nur eine Schraube in einer Verbindung und passen Sie es an.
8. Wenn die Rohrlänge korrekt ist, bohren und befestigen Sie die restlichen Schrauben an jedem Ende der überlappenden Rohre. Sie sollten sechs (6) Schrauben an jedem Rohrende haben, wo eine Verbindung besteht. Bei Abdeckungen über 40 m² verwenden Sie zwölf (12) Schrauben pro Verbindungsüberlappung.
9. Setzen Sie die Rohrbaugruppe zusammen mit dem Handrad und den Rohrkappeneinsätzen unter Verwendung von drei (3) selbstbohrenden Schrauben pro Radende zusammen. Stellen Sie sicher, dass das Aluminiumrohr fest gegen das Handrad gedrückt wird, bevor Sie die erste Schraube einsetzen. Siehe Diagramm 6.

10. Befestigen Sie die Schnüre an den Rohren. Messen Sie entlang des Rohrs, 150 mm von jedem Rand des Pools zur Mitte hin. Es sind genügend Befestigungen für bis zu zwölf (12) Schnüre vorhanden, um die Abdeckung zu befestigen. Diese müssen nur 1000 mm voneinander entfernt platziert werden, aber wir haben reichlich Schnur bereitgestellt, sodass Sie zwölf (12) verwenden können und diese auf eine geeignete Länge von bis zu 1750 mm zugeschnitten werden können. Sie müssen mindestens 400 mm mehr Schnurlänge als den Abstand zwischen Abdeckung und Rohr einplanen. Markieren Sie das Rohr mit gleichmäßig verteilten Schnurpositionen. Befestigen Sie eine selbstbohrende Schraube durch eine gewölbte Unterlegscheibe an jeder Markierung auf der flachen Seite des Rohrs bis auf 3 mm fest. Dies ist genug Platz, um die Schnur nun in einer Schleife unter die Unterlegscheibe zu schieben und beide Schnurteile zu halten, und dann festzuschrauben. Siehe Diagramm 7.

11. Befestigen Sie die Schnur an der Abdeckung. Die Schnüre werden mit den Kunststoffösen an der Abdeckung befestigt. Bei rechteckigen Pools, bei denen die Abrollvorrichtung an einem Ende des Pools positioniert ist, wird eine einzelne Öse 50 mm vom Rand der Abdeckung entfernt befestigt, ausgerichtet mit jeder Schnur vom Rohr. Siehe Diagramm 8.

    Bei unregelmäßig geformten Pools, bei denen das Rohr den Pool überspannt, benötigen Sie zwei Ösen pro Schnur im Abstand von 50 mm. Siehe Diagramm 9.

    Verwenden Sie einen Hammer und ein Stück weiches Holz unter dem Abdeckgewebe, um an jeder Ösenposition mit dem mitgelieferten Locheisen ein Loch zu stanzen. Schieben Sie das männliche Ösenteil durch das Loch. Platzieren Sie das weibliche Teil in Position und klopfen Sie es vorsichtig mit einem Hammer zusammen. Führen Sie die Schnur durch die einzelne oder doppelte Öse und binden Sie sie mit einem sicheren Knoten fest. Passen Sie die Länge der Schnur an, indem Sie die Schraube am Rohr etwas lockern, bis Sie die Schnur bewegen können, und ziehen Sie sie dann fest, wenn die Länge korrekt ist. Abweichungen in der Schnurlänge beeinflussen, wie gerade die Abdeckung aufgerollt wird, daher ist es wichtig, die Länge sorgfältig anzupassen. Wenn Sie die Abdeckung probeweise auf das Rohr rollen und sie sich ungleichmäßig aufrollt, rollen Sie sie ab, passen Sie die Länge der Schnüre an und rollen Sie sie erneut auf, bis sich die Abdeckung gleichmäßig aufrollt.
12. Anbringen Ihrer Schutzhülle. Der Rohrsatz wird mit einer Schutzhülle geliefert, die verwendet werden soll, wenn die Abdeckung auf das Rohr gerollt wurde. Sie verlieren die Garantie der meisten Poolabdeckungen, wenn Sie sie nicht abdecken, wenn sie auf einer Abrollvorrichtung gelagert wird. Befolgen Sie die separaten Anweisungen zum Anbringen der Ösen und Befestigungsschnüre an der Schutzhülle. Achten Sie darauf, die Abdeckung jedes Mal abzudecken, wenn sie auf das Rohr gerollt wird.

Häufig gestellte Fragen

Das Rohr hat eine kleine Delle, beeinträchtigt dies die Leistung der Abrollvorrichtung?

• Vorausgesetzt, das Rohr bleibt gerade, wird die Leistung durch eine Delle oder Markierung am Rohr nicht beeinträchtigt.

Wie kann ich die Abrollvorrichtung bewegen, wenn die Abdeckung darauf gelagert ist?

• Vorausgesetzt, das Gewicht liegt innerhalb Ihrer Hebekapazität, kann Ihre Endurance-Abrollvorrichtung von zwei Personen angehoben und während des Schwimmens vom Pool entfernt werden.

Was ist, wenn der Pool auf einer Seite vollständig ebenerdig eingelassen ist?

• Die Abrollvorrichtung ist voll verstellbar, sodass Sie in den meisten Fällen die Höhe jeder Seite anpassen können, um das Rohr horizontal auszurichten. Wenn dies nicht möglich ist, können Sie entweder das Ende modifizieren oder einen Einbau-Endrahmen erwerben.
