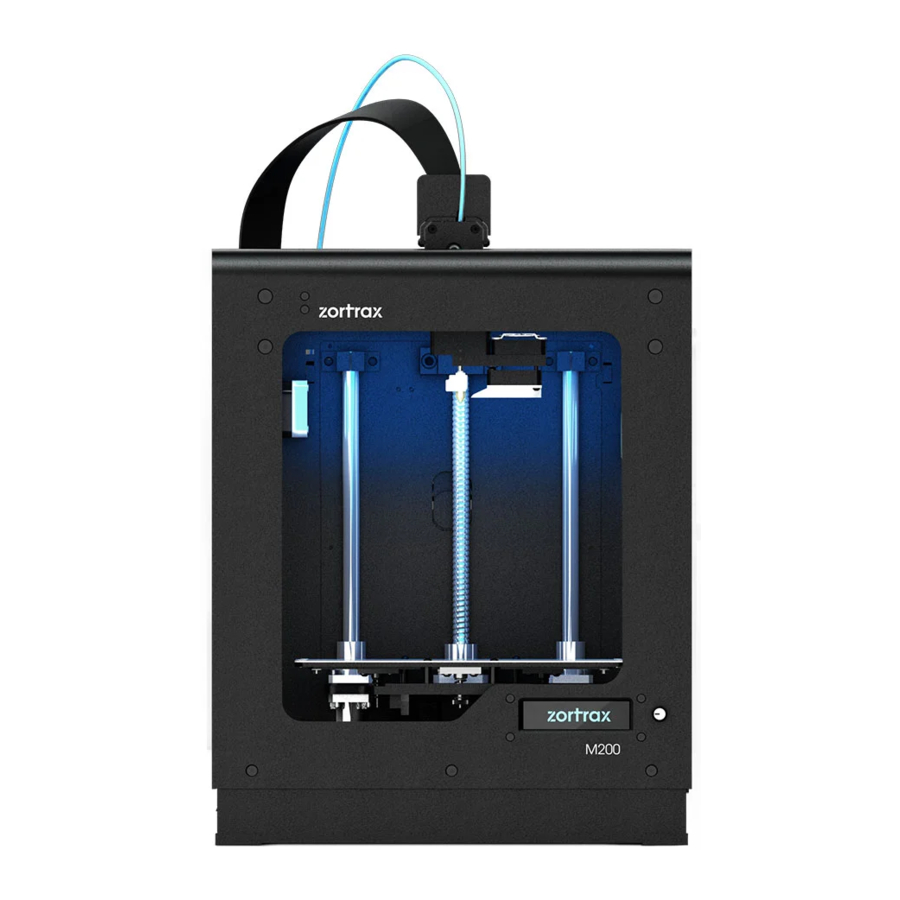

zortrax M200 Handbuch

Einleitung

Die Heizung und das Thermoelement sind dafür verantwortlich, die entsprechende Temperatur im Hotend während des Materialladens und des Druckprozesses bereitzustellen und aufrechtzuerhalten. Zudem übermittelt die Heizung das Signal, das der Drucker für die Durchführung der Plattformkalibrierung benötigt. Wenn der Extruder überhitzt oder die Heizung unzureichend ist, oder wenn Ihre Drucke Blasen und lose Fäden auf ihrer Oberfläche aufweisen, können Heizung und Thermoelement defekt sein und müssen möglicherweise ersetzt werden. Zudem werden Probleme bei der Extruderheizung durch die Firmware-Meldungen angezeigt: "Error #010 Extruder heating error" (Fehler #010 Extruder-Heizfehler), "Error #011 Extruder temperature is too high" (Fehler #011 Extruder-Temperatur ist zu hoch) und "Error #013 Unexpected extruder temperature drop" (Fehler #013 Unerwarteter Abfall der Extruder-Temperatur). Manchmal, wenn Sie die Plattformkalibrierung nicht abschließen können oder wenn die Düse während der Vordruckkalibrierung auf die Plattform trifft, kann es notwendig sein, Heizung und Thermoelement zu ersetzen.
Bevor Sie Heizung und Thermoelement ersetzen, stellen Sie sicher, dass sie korrekt im Hotend installiert sind.
Wenn Sie die Heizung & Thermoelement v1 besitzen, müssen Sie auch das Hotend und die Extruder-PCB ersetzen.
Das folgende Handbuch beschreibt die Reparaturarbeiten am M200. Für den M300 sind diese Verfahren identisch.

Material entladen

Wenn Material in den Extruder geladen ist, entladen Sie es über die Option "Material" (Material) -> "Unload the material" (Material entladen) im Menü.

Netzkabel abziehen

Schalten Sie den Drucker aus und ziehen Sie das Netzkabel ab.
Warten Sie, bis der Drucker – insbesondere das Hotend – vollständig abgekühlt ist.

Materialführung entfernen

Lösen Sie die Materialführung von der Extruderabdeckung. Trennen Sie anschließend die Führung vom Extruderkabel.

Extruderkabel abziehen

Lösen Sie die obere gedruckte Abdeckung des Extruders und ziehen Sie das Extruderkabel ab.

Hotend entfernen

Lösen Sie mit einem 1,5-mm-Inbusschlüssel die beiden Schrauben, die das Hotend sichern, und entfernen Sie das Hotend vom Extruder.

Heizung und Thermoelement entfernen (aus dem Hotend)

Lösen Sie mit einem 1,5-mm-Inbusschlüssel die beiden Schrauben, die Heizung und Thermoelement im Hotend sichern. Entfernen Sie anschließend Heizung und Thermoelement.

Alle Kabel von der Extruder-PCB abziehen

Ziehen Sie alle Kabel von der Extruder-PCB ab.

Extruder-PCB abschrauben

Schrauben Sie die beiden Schrauben, die die Extruder-PCB sichern, mit einem 2-mm-Inbusschlüssel ab. Entfernen Sie die PCB vom Extruder.

Untere gedruckte Extruderabdeckung entfernen

Entfernen Sie die untere gedruckte Extruderabdeckung.

Heizung und Thermoelement entfernen (aus dem Extruder)

Entfernen Sie die Heizung und das Thermoelement aus dem Extruderblock und aus dem Schrumpfschlauch. Ziehen Sie die Kabel von der Extruder-PCB ab.

Neue Heizung und Thermoelement montieren (im Extruder)

Stecken Sie die Kabel von Heizung und Thermoelement in die Extruder-PCB. Führen Sie sie durch den Schrumpfschlauch und in den Extruderblock.

Untere gedruckte Extruderabdeckung montieren

Befestigen Sie die untere gedruckte Extruderabdeckung am Extruder.

Befestigen Sie die untere gedruckte Extruderabdeckung am Extruder.

Alle Kabel an die Extruder-PCB anschließen

Stecken Sie alle Kabel ein. Achten Sie darauf, die Kabel so anzuordnen, dass sie nicht beschädigt werden, z. B. indem sie sich umeinander wickeln.

Heizung und Thermoelement montieren (im Hotend)

Führen Sie Heizung und Thermoelement in das Hotend ein und ziehen Sie die beiden Schrauben, die sie sichern, fest an (mit einem 1,5-mm-Inbusschlüssel).
Stellen Sie sicher, dass die Schrauben nicht die Isolierung der Kabel durchdringen (dies kann passieren, wenn die Heizung zu tief in den Schlitz gleitet).

Dieses Bild zeigt die korrekt eingesetzte Heizung.	Dieses Bild zeigt die zu weit in den Schlitz des Hotends geschobene Heizung.

Hotend montieren

Setzen Sie das Hotend in den Extruder ein und ziehen Sie die beiden Schrauben, die es sichern, fest an (mit einem 1,5-mm-Inbusschlüssel).

Extruderkabel anschließen

Stecken Sie das Extruderkabel ein und befestigen Sie anschließend die obere Extruderabdeckung an der unteren Abdeckung.

Materialführung installieren

Befestigen Sie die Materialführung an der Extruderabdeckung. Befestigen Sie anschließend die Führung mit den Materialführungsklemmen am Extruderkabel.

Netzkabel anschließen

Stecken Sie das Netzkabel ein.
