LONGER LK 4 Handbuch

DRUCKER-EINFÜHRUNG

1. Filamenthalter
2. Extruder
3. Hotend
4. Heizbett
5. Touchscreen
6. Netzteil

7. E-Filamentdetektor
8. E-Extrudermotor

9. X-Achsen-Motor X-Achsen-Endschalter
10. X-Achsen-Endschalter
11. Y-Achsen-Motor
12. Y-Achsen-Endschalter

13. Z-Achsen-Motor Z-Achsen-Endschalter
14. Z-Achsen-Endschalter

PACKLISTE

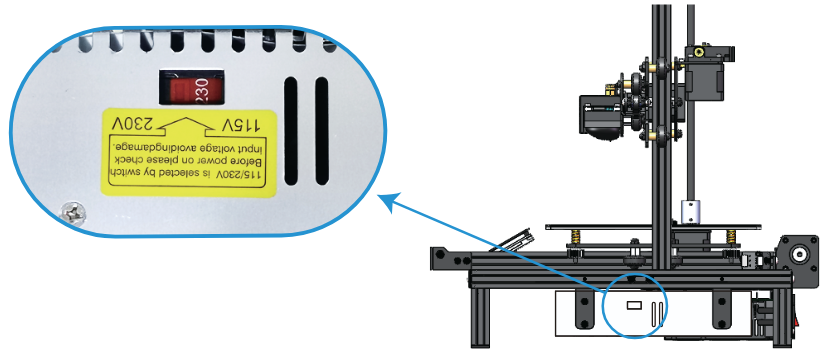

NETZSCHALTER

• Verwenden Sie den Schraubenschlüssel, um den Schalter auf die RICHTIGE lokale Spannung umzuschalten, bevor Sie das Gerät einschalten. Bitte überprüfen Sie die RICHTIGE Spannung, um eine Beschädigung des Druckers zu vermeiden.


INSTALLATIONSSCHRITTE

1. Vorbereitung: Portal, X-Achsen-Träger und Rahmenbasis

   • Folgen Sie der Pfeilrichtung und führen Sie den Portalrahmen vorsichtig durch den X-Achsen-Träger. Hinweis: Reißen Sie während der Installation die Kabel nicht ab. Nach der Montage sollten die Kabel hinten platziert werden.

     Hinweis: Der Rahmen mit den Löchern befindet sich links

2. Vorbereitung: Koppler, Motoren und Schrauben

   • Installieren Sie den Motor

3. Vorbereitung: Gewindestange

   • Gewindestange montieren (durch Drehen der Gewindestange).

4. Vorbereitung: Schrauben

   • Montieren Sie das Portal auf der Basis.

5. Vorbereitung: Endschalter und Filamenthalter

6. Vorbereitung: Touchscreen, Touchscreen-Rückabdeckung, Schrauben


7. Anschließen:

   Bezeichnung \ Anzahl der Kabel	Zweiadrig	Vieradrig	Die Abbildung unten zeigt zwei- und vieradrige Kabel
   E	7	8
   X	10	9
   Y	12	11
   Z	14	13

* Bitte beachten Sie die Druckerbeschreibung und die Kabelanschlüsse mit orangefarbenen Gummibuchstaben, um die Kabel anzuschließen.
* Die Nummern 7 bis 14 in der obigen Tabelle entsprechen den Seriennummern im Abschnitt "PRINTER INTRODUCTION" (DRUCKER-EINFÜHRUNG).

NIVELLIERUNG

• Bitte klicken Sie auf dem Touchscreen auf "More" (Mehr) -> "Leveling" (Nivellierung). Beginnen Sie mit dem Symbol in der unteren linken Ecke und klicken Sie die Symbole nacheinander gegen den Uhrzeigersinn an. Warten Sie nach jedem Klick auf ein Symbol, bis sich die Düse in die entsprechende Position bewegt hat, und stellen Sie die Nivelliermutter ein. Versuchen Sie, Düse und Plattform in einem angemessenen Abstand zu halten.

• Der Abstand zwischen Düse und Plattform sollte 0,1-0,2 mm betragen, was etwa der Dicke eines A4-Papiers entspricht.
  (Legen Sie ein A4-Blatt unter und spüren Sie eine leichte Reibung, wenn Sie das Papier ziehen)


SOFTWARE-INSTALLATION UND -BETRIEB

INSTALLATION

Doppelklicken Sie, um die .msi-Datei zu öffnen. Es erscheint ein Pop-up-Fenster. Klicken Sie auf "Next" (Weiter), "Confirm" (Bestätigen) und "Finish" (Fertigstellen). Bitte speichern Sie während der Installation der Slicing-Software im Standardpfad, da der Slicer sonst nicht normal ausgeführt werden kann.

EINSTELLUNG

Führen Sie das Programm aus, wählen Sie die Software-Oberflächensprache "English" (Englisch), wählen Sie das Modell "LK4" und klicken Sie auf "Finish" (Fertigstellen).

VERFAHREN DES SLICINGS

1. Führen Sie den Slicer von "LONGER 3D Slicer" aus.
2. Druckparameter ändern, Modelldatei importieren -> Modell bearbeiten -> als G-Code-Datei exportieren (Speicherpfad befindet sich am unteren Rand des Slicer-Fensters).
3. Kopieren Sie die Datei auf die TF-Karte, legen Sie sie in den Drucker ein, schalten Sie den Drucker ein, wählen Sie die zu druckende Datei aus und starten Sie den Druck.

WEITERE INFORMATIONEN
Support-E-Mail: support@longer3d.com

Facebook-ID: longer3dprinter

Youtube-Kanal: Longer 3D

Facebook-Gruppe: Longer 3D Official Group

ACHTUNG

1. Die Betriebsspannung beträgt AC 115V oder 230V. Bitte schalten Sie die richtige Eingangsspannung an der Seite des Druckers ein, um sie an die lokale Spannung anzupassen. (Standardspannung ist AC 230V).
2. Während des Drucks erreicht die Düsentemperatur bis zu 250°C. Berühren Sie zu Ihrer Sicherheit die beweglichen Teile oder die Hochtemperatur-Düsensätze nicht, während der Drucker in Betrieb ist.
3. Wir empfehlen, den Drucker für 1-3 Stunden auszuschalten, wenn er länger als 96 Stunden ununterbrochen druckt.
4. Die beste Umgebungstemperatur wird mit 25°C und die Luftfeuchtigkeit mit 20% ~ 50% empfohlen.
