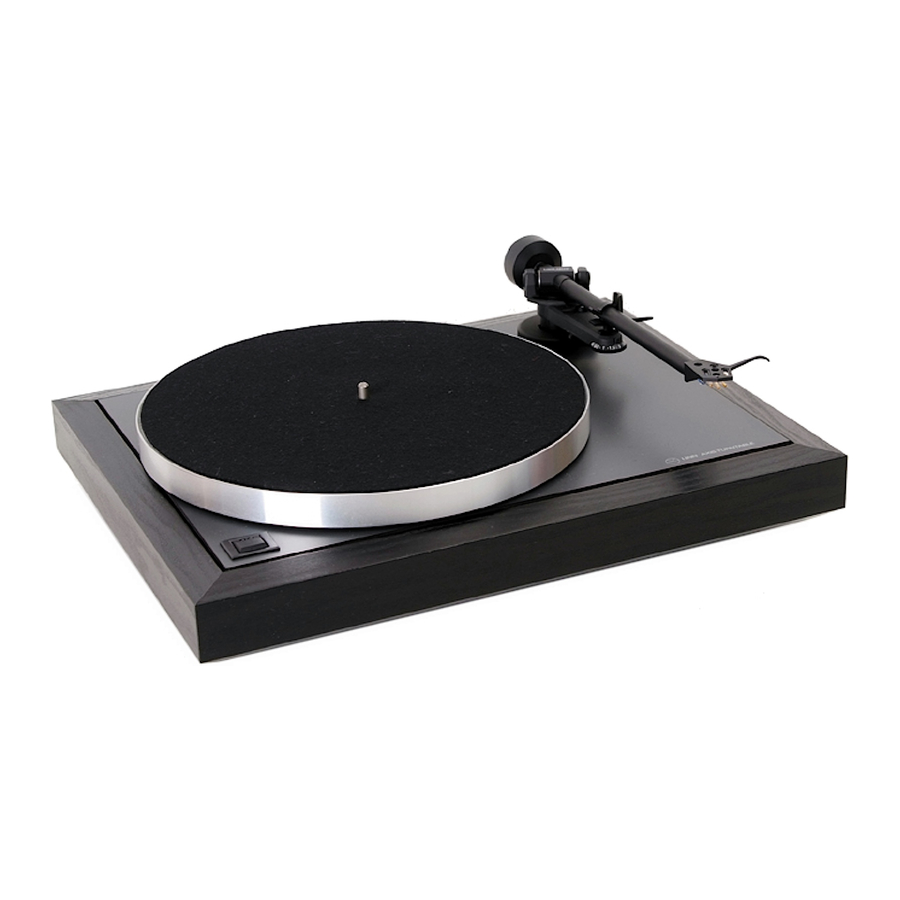

Linn AXIS Handbuch

INSTALLATION

Entfernen Sie die Transportschraube aus der Basis und bewahren Sie diese an einem sicheren Ort auf.
Geben Sie das gesamte mitgelieferte Öl in das Lagergehäuse. Setzen Sie den Innenplattenteller vorsichtig in das Lagergehäuse ein und stützen Sie ihn, während er absinkt, um Beschädigungen der Lagerflächen zu vermeiden.
Legen Sie den Riemen um den Innenplattenteller und die Motorrolle. Legen Sie den Außenplattenteller mit Matte auf den Innenplattenteller.

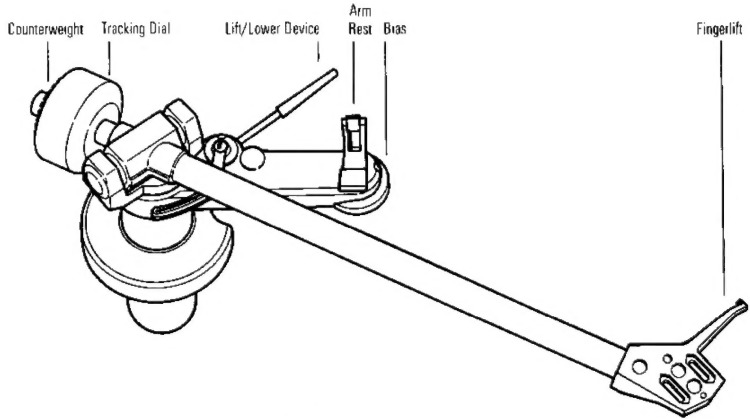

Wenn Ihr Plattenspieler mit einem Linn Akito Tonarm ausgestattet ist, stellen Sie das Auflagegewicht wie folgt ein:
Stellen Sie sicher, dass der Arm in seiner Ablage eingerastet, der Antiskating-Mechanismus ausgeschaltet und die Hebe-/Senkvorrichtung abgesenkt ist. Drehen Sie das Gegengewicht im Uhrzeigersinn (wenn Sie auf die Skala schauen), wobei die Auflagegewichtsskala nach hinten zeigt, auf den Arm und drücken Sie sanft, um das Gewinde einzuführen. Entfernen Sie den Nadelschutz. Halten Sie den Fingerlift fest, lösen Sie den Arm und bewegen Sie ihn zwischen seine Ablage und den Plattenteller.
Drehen Sie das Gegengewicht in die Position, die den Arm ausbalanciert, d.h. wo die Nadel etwa auf Plattenhöhe schwebt. Rastens Sie den Arm wieder in seiner Ablage ein. Drehen Sie die Auflagegewichtsskala, während Sie das Gegengewicht festhalten, bis '0' mit der Linie auf der Oberseite des Arms ausgerichtet ist.
Überprüfen Sie, ob der Arm noch ausbalanciert ist. Wenn nicht, haben Sie das Gegengewicht beim Einstellen der Auflagegewichtsskala bewegt. Balancieren Sie den Arm daher neu aus und stellen Sie die Auflagegewichtsskala wieder auf '0'.
Drehen Sie das Gegengewicht im Uhrzeigersinn (wenn Sie auf die Skala schauen) auf die gewünschte Auflagekraft. Stellen Sie den Antiskating-Wert auf den gleichen Wert ein. (Weitere Informationen finden Sie unter Allgemeine Installation.)

Überprüfen Sie, ob die Armhöhe korrekt ist. Das Armrohr sollte parallel zur Plattenoberfläche sein. Die Einstellung kann vorgenommen werden, indem die Armhöhenverstellschraube mit einem 4-mm-Inbusschlüssel gelöst, der Arm auf die richtige Höhe gebracht und die Schraube arretiert wird. Die Schrauben sollten fest, aber nicht übermäßig angezogen sein.

Aufstellung
Stellen Sie sicher, dass die Oberfläche, auf der der Plattenspieler verwendet werden soll, eben ist und dass eine ausreichende Belüftung für den Kühlkörper vorhanden ist. Für beste Ergebnisse empfehlen wir Folgendes:
BODENAUFSTELLUNG: Stellen Sie den Plattenspieler auf einen kleinen, leichten, stabilen Tisch, z.B. einen kleinen Couchtisch. Stellen Sie sicher, dass der Tisch eben auf dem Boden steht und nicht wackelt.
WANDMONTAGE: Eine Wandmontage kann vorzuziehen sein, wenn ein stark federnder Boden vorhanden ist oder wo die Gefahr einer Beschädigung durch Kinder besteht. Das verwendete Regal sollte leicht und stabil sein und vollständig von seinen Halterungen getragen werden, aber nicht fest an diese geschraubt oder geklebt werden.
Damit der Deckel vollständig geöffnet werden kann, ist ein Abstand von 3" (7,5 cm) hinter dem Sockel und mindestens 13" (33 cm) darüber erforderlich.

BETRIEB

Der Schalter am Axis liefert einen Impuls an die Elektronik, um den Motor zu starten oder zu stoppen. Er unterbricht keine Netzverbindung. Die Stromversorgung bleibt ständig auf der Platine. Der statische Stromverbrauch ist sehr gering.
Nach dem Anschließen sollte die Schaltung einige Sekunden lang ruhen, bevor der Motor eingeschaltet wird.

Geschwindigkeitsauswahl
33 U/min: Der Axis verfügt über eine elektronische Geschwindigkeitsumschaltung. Um 33 U/min einzuschalten, drücken Sie den Schalter einmal, und die rote LED leuchtet auf und zeigt 33 U/min an. Zum Stoppen drücken Sie den Schalter erneut.
45 U/min: Drücken und halten Sie den Schalter. Die rote LED leuchtet, dann die grüne, was 45 U/min anzeigt. Zum Stoppen drücken Sie den Schalter erneut. HINWEIS: Wenn der Plattenteller während des Betriebs bei 45 U/min absichtlich angehalten wird, startet der Plattenspieler nicht automatisch neu. Zum Neustart ist es erforderlich, den Plattenspieler auszuschalten, einige Sekunden zu warten und die Geschwindigkeit auszuwählen.*
Beachten Sie, dass der Plattenspieler beim ersten Anlegen der Netzspannung mit 33 oder 45 U/min drehen kann. Dies ist normal und kein Grund zur Besorgnis.

*Hinweis: Der Plattenteller benötigt etwa 8 Sekunden, um vollständig 45 U/min zu erreichen.

PRODUKTWARTUNG

Der Axis ist für eine lange Betriebsdauer ausgelegt. Um das Erscheinungsbild zu erhalten und die Leistung Ihres Plattenspielers zu bewahren, sollten Sie die folgenden Punkte beachten:
PLATTENTELLER: Mit einem trockenen, weichen Tuch reinigen. KEINE Scheuermittel verwenden, da diese den Schutzlack entfernen und Korrosion verursachen.
MATTE: Die Filzmatte kann mit Klebeband gereinigt werden. Wenn die Matte sehr staubig wird, können Sie sie wie einen Teppich ausklopfen.
MOTOR: Die Motorrolle sollte regelmäßig gereinigt werden. Entfernen Sie den äußeren Plattenteller und den Riemen und reinigen Sie sie vorsichtig mit einem mit Isopropylalkohol oder Brennspiritus getränkten Tuch.
DECKPLATTE: Diese kann mit einem leichten Staubtuch oder einem leicht feuchten Tuch gereinigt werden. Stellen Sie sicher, dass der Nadelschutz vor Beginn angebracht ist. Wenn Sie einen Ölfleck von der Deckplatte entfernen müssen, verwenden Sie ein weiches Tuch und Brennspiritus.
RIEMEN: Der Riemen sollte bei regelmäßiger Nutzung mindestens fünf Jahre halten. Der Riemen kann gleichzeitig mit der Riemenscheibe gereinigt werden. Die beste Methode ist, ihn durch ein feuchtes Tuch zu ziehen.
ÖL: Das mitgelieferte Öl für das Lager bietet lebenslangen Schutz. Geht Öl aus dem Lagergehäuse verloren, darf es nur durch werkseitig geliefertes Öl ersetzt werden, das bei Ihrem Linn-Händler erhältlich ist. Der Plattenspieler sollte niemals ohne Öl betrieben werden.
STAUBABDECKUNG: Die beste Methode ist, Staub mit einem feuchten Tuch ohne Reiben zu entfernen und anschließend ein weiches Staubtuch zu verwenden. Abdeckungen werden häufiger beim Reinigen als beim Gebrauch beschädigt.

ALLGEMEINE SYSTEMINSTALLATION

AUFLAGEGEWICHT UND ANTISKATING: Jede Arm- und Tonabnehmerkombination hat ein optimales Auflagegewicht. Dieses lässt sich am besten durch Hören einstellen. Inkremente von 0,1 g können signifikante Unterschiede hervorrufen. Testplatten sind zur Bestimmung von Auflagegewicht und Antiskating ungeeignet. Die Temperatur kann diese Werte verändern, die bei heißem Wetter niedriger und bei kaltem Wetter höher sind. Hinweis: Bei Linn-Armen sollte der Antiskating-Wert auf den gleichen Wert wie das Auflagegewicht eingestellt werden.
PLATTENREINIGUNG: Die meisten Plattenreinigungsgeräte richten mehr Schaden als Nutzen an. Die beste Methode zur Plattenreinigung ist, die Nadel jeglichen Schmutz, der sich in der Rille befinden könnte, entfernen zu lassen und dann die Nadel zu reinigen.
NADELSPIEZENREINIGUNG: Es ist wichtig, dass die Nadel stets sorgfältig sauber gehalten wird. Wir haben festgestellt, dass trockene Vibrationspad-Reiniger gut funktionieren. Alternativ können Linn-Händler Nadelreinigungs-Papier liefern, das einfach zu verwenden ist und hervorragende Ergebnisse liefert.
SAUBERE KONTAKTE: Elektrische Kontakte in einem Hi-Fi-System müssen mechanisch intakt und sauber gehalten werden. Ein schlechter Kontakt zwischen Tonabnehmer und Arm beeinträchtigt die Leistung. Alle Kontakte sollten regelmäßig überprüft werden.
VERBINDUNGSKABEL: Wir empfehlen und liefern hochwertige Kupferkabel für Verbindungskabel und raten zu 20 Ampere mehradrigen Kupferkabeln für Lautsprecherkabel.
LAUTSPRECHERAUFSTELLUNG: Lautsprecher sollten korrekt positioniert und auf stabilen Ständern montiert werden, die fest auf dem Boden stehen und nicht wackeln. Hinweis: Linn-Lautsprecher sind so konzipiert, dass sie nahe an der Wand platziert werden.

TRANSPORT

Bewahren Sie immer die gesamte Verpackung Ihres Axis Plattenspielers auf.

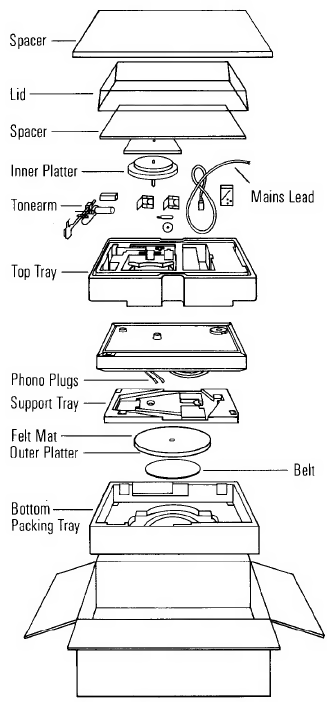

Beim Transport des Axis Plattenspielers entfernen Sie das Gegengewicht vom Arm, nehmen Sie den Innenplattenteller aus dem Lagergehäuse und legen Sie ihn an seine Position in der Verpackung. Setzen Sie die Lagerkappe wieder auf, um ein Austreten von Öl zu verhindern.
Wenn der Plattenspieler versandt werden soll, ist es wichtig, diese Anweisungen zu befolgen;

• Netzkabel entfernen und in die obere Schale legen.
• Deckel entfernen und Scharniere in die obere Schale legen.
• Außenplattenteller entfernen. Riemen entfernen und um die Mittelachse in die untere Verpackungsschale legen.
• Plattenteller und Filzmatte in die vorgesehene Position in der unteren Verpackungsschale legen.
• Nadelschutz anbringen, Armgegengewicht entfernen, Armkabel abziehen (falls erforderlich, die Sicherungsschraube lösen), Armhöhenverstellschraube lockern und Tonarm entfernen. Arm und Gegengewicht in ihre jeweiligen Schlitze in der oberen Verpackungsschale legen.
• Innenplattenteller entfernen und in die obere Schale legen. Schaumstoffpolsterstreifen zwischen Sockel und Deckplatte einlegen. Transportschraube durch das Loch in der Grundplatte in das Gewinde einführen und festziehen, bis die Deckplatte fest sitzt.
• Plattenspieler auf der Polystyrol-Sockelstützschale positionieren, wobei das Polystyrol-Abstandsstück angebracht ist. Das Armkabel sollte um die 3 Aufhängungsfüße gewickelt werden. Die Cinch-Stecker mit einem Klebeband an der Unterseite des Sockels befestigen.
• Obere Schale über den Plattenspieler legen, Kartonabstandhalter darauflegen. Der Deckel sollte in seine Plastiktüte gelegt und in den Schlitz der oberen Schale eingesetzt werden.
• Polystyrol-Abstandsstück auf den Deckel legen und den Karton schließen.
