BAE 1073 Handbuch

Einrichtung

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf des BAE 1073. Der BAE® 1073 wurde entwickelt, um den entscheidenden Bedarf an einem hochleistungsfähigen Audio-Vorverstärker/Equalizer zu decken, und ist ein Sinnbild für die jahrelange Erfahrung, die BAE im Bereich der professionellen Audiotechnik gesammelt hat. Wir empfehlen Ihnen, sich ein paar Minuten Zeit zu nehmen, um dieses Handbuch durchzulesen und sich mit der Bedienung und den Funktionen Ihres Geräts vertraut zu machen.

AUSPACKEN

Bevor Sie Ihren BAE 1073 auspacken, überprüfen Sie das Verpackungsmaterial sorgfältig auf Beschädigungen. Sobald Sie festgestellt haben, dass das Verpackungsmaterial unversehrt ist, packen Sie das Gerät vorsichtig aus und überprüfen Sie es auf offensichtliche Schäden. BAE legt großen Wert auf die Entwicklung der Verpackung, um den meisten erwarteten Stößen während des Versands standzuhalten. Sollten während des Inspektionsprozesses Schäden festgestellt werden, wenden Sie sich bitte an Ihren BAE-Händler, damit das Problem umgehend behoben werden kann.

MERKMALE

Der BAE 1073 ist als 10er-Serienmodul oder als Rack-Einheit erhältlich. Der BAE 1073 ist so authentisch wie das Original 1073 und verfügt über die gleichen St Ives (Carnhill) Transformatoren wie die Vintage-Module, Elma-Schalter und Canford-Kabel.
Der BAE 1073 sieht dem originalen Vintage-Modul identisch aus und lässt sich problemlos in Vintage Neve 80 Series Konsolen nachrüsten, da das gesamte Produkt exakt wie die Originale konstruiert ist: Die gleiche Gehäusekonstruktion, Anschlüsse, Leiterplattenlayouts, handverdrahtete Kabelbäume und Schaltungen.

24V Netzteil

Die Rackmount-Version wird mit einem Netzteil geliefert, das auf 230, 240, 100 und 220VAC umstellbar ist. Das externe Netzteil enthält ein vier Fuß langes Kabel, das viermal den Strom liefern kann, der vom Vorverstärker für optimale Klangqualität benötigt wird.

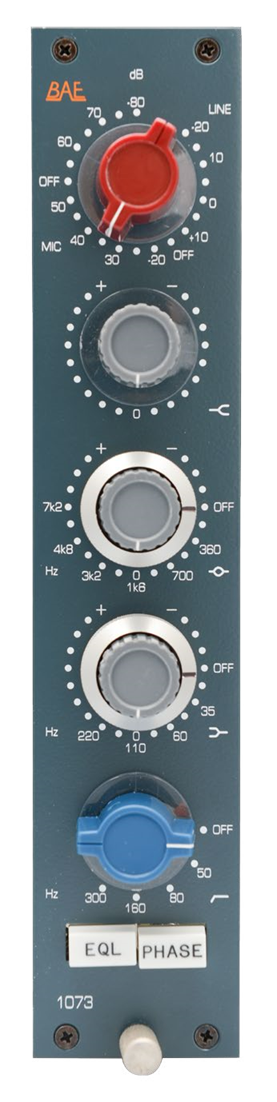

Grundlegende Bedienung

OUTPUT-REGLER

Der Ausgangsregler (grau) sollte vollständig im Uhrzeigersinn gedreht werden, um den höchsten Headroom und den saubersten Signalweg zu erzielen.

ABSCHWÄCHUNGSREGLER

Verwenden Sie den Abschwächungsregler, um Feineinstellungen zwischen den 5-dB-Schritten des Gain-Reglers vorzunehmen.

GAIN-REGLER

Stellen Sie den roten Gain-Regler in 5-dB-Schritten ein. Die linke Seite ist für Line-Eingänge und die rechte Seite für Mikrofon-Eingänge.

DREI BAND-EQUALIZER

Sanfte Hochfrequenz +/-16dB fest eingestellte Shelving-Frequenz bei 12kHz.
Sanfte Mittenfrequenz +/-18dB Peaking, feste 'Q' mit wählbaren Mittenfrequenzen von 0,36kHz, 0,7kHz, 1,6kHz, 3,2kHz, 4,8kHz & 7,2kHz.
Sanfte Tieffrequenz +/-16dB Shelving mit wählbaren Frequenzen von 35Hz, 60Hz, 110Hz & 220Hz.

HOCHPASSFILTER

Hochpassfilter mit einer Flankensteilheit von 18dB pro Oktave, umschaltbar zwischen 50Hz, 80Hz, 160Hz & 300Hz.

EQ-TASTE

Die EQ-Taste schaltet den Equalizer ein oder aus.

PHASEN-TASTE

Die Phasentaste bewirkt eine 180°-Phasenverschiebung am symmetrischen Ausgang.

Recall-Blätter

Sicherheitshinweise

UM DAS RISIKO VON BRAND ODER STROMSCHLAG ZU REDUZIEREN, SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS. UM DAS RISIKO EINES STROMSCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE). KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM SERVICEPERSONAL. RISIKO EINES STROMSCHLAGS NICHT ÖFFNEN Das Blitzsymbol mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein einer unisolierten "gefährlichen Spannung" im Gehäuse des Produkts aufmerksam machen, die ausreichend groß sein kann, um ein Stromschlagrisiko für Personen darzustellen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in der dem Gerät beiliegenden Literatur aufmerksam machen.

1. Anweisungen lesen – Alle Sicherheits- und Bedienungsanweisungen sollten vor Inbetriebnahme des Geräts gelesen werden. Der Begriff „Gerät“ umfasst im Folgenden auch das externe Netzteil.
2. Anweisungen aufbewahren – Die Sicherheits- und Bedienungsanweisungen sollten für zukünftige Bezugnahme aufbewahrt werden.
3. Warnhinweise beachten – Alle Warnhinweise, die sich auf das Gerät und die Stromversorgung beziehen, sollten beachtet werden.
4. Anweisungen befolgen – Alle Betriebs- und Gebrauchsanweisungen sollten befolgt werden.
5. Wasser und Feuchtigkeit – Das Gerät sollte nicht in der Nähe von Wasser verwendet werden – zum Beispiel, in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, in einem feuchten Keller oder in der Nähe eines Schwimmbades und Ähnlichem.
6. Belüftung – Das Gerät sollte so platziert werden, dass sein Standort oder seine Position die normale Belüftung nicht behindert.
7. Wärme – Das Gerät sollte von Wärmequellen wie Leistungsverstärkern und Netzfiltern entfernt aufgestellt werden.
8. Erdung – Es sollten Vorkehrungen getroffen werden, damit die Sicherheitserdung nicht außer Kraft gesetzt wird und der Schutzerdungsklemme/Sicherheitsmasse an eine Netzsteckdose mit Schutzleiter-/Sicherheitsmasseverbindung angeschlossen wird.
9. Schutz des Netzkabels – Netzkabel, AC- und 5-polige DC-Kabel, sollten so verlegt werden, dass sie nicht betreten oder durch darauf oder dagegen gestellte Gegenstände eingeklemmt werden, wobei besonderes Augenmerk auf die Kabel an Steckern und der Stelle, an der sie aus dem Netzteil und dem Gerät austreten, zu legen ist.
10. Nichtgebrauchszeit – Das Netzkabel des Geräts sollteFür Service oder Reparatur aus der Netzsteckdose gezogen werden, wenn es längere Zeit unbenutzt bleibt.
11. Eindringen von Gegenständen und Flüssigkeiten – Es ist darauf zu achten, dass keine Gegenstände in das Gehäuse fallen und keine Flüssigkeiten durch die Öffnungen, wie z.B. Lüftungsschlitze, in das Gehäuse gelangen.
12. Wartung – Der Benutzer sollte nicht versuchen, das Gerät zu warten oder zu modifizieren, es sei denn, er ist dazu qualifiziert und handelt unter Anleitung des BAE-Servicepersonals.

Spezifikationen

Frequenzgang
10Hz bis -3dB bei 55kHz

3 Band-Equalizer
HF: +/-16dB fest eingestellte Shelving-Frequenz bei 12kHz
LF: +/-16dB Shelving mit wählbaren Frequenzen von
35Hz, 60Hz, 110Hz & 220Hz
MF:: +/-18dB Peaking, feste 'Q' mit wählbaren Mittenfrequenzen von 0,36kHz, 0,7kHz, 1,6kHz, 3,2kHz, 4,8kHz & 7,2kHz

Hochpassfilter
50Hz, 80Hz, 160Hz & 300Hz

Mikrofoneingangsimpedanz
≈1200/300 Ω

Line-Eingangsimpedanz
10k Ω

DI-Eingangsimpedanz
≈150k Ω

Ausgangsimpedanz
65 Ω

Gleichtaktunterdrückung
100dB min @ 60Hz

Maximaler Ausgangspegel
+27.4 dBu @ 600Ω

Leistungsbedarf
115/230 VAC, 28W

Verstärkung dB
0 bis 80 dB

Äquivalentes Eingangsrauschen
-110 dBu; Ungewichtete 300kHz Bandbreite

Gewicht (Modul/Rackmount)
6 LBS / 2.72 KG 10 / 4.54 KG

Abmessungen in Zoll (Modul/Rackmount)
1.75W x 8.75L x 7.75D
19W x 1.75L x 9D

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

BAE 1073 Handbuch herunterladen
