LILYGO T-Display-S3 Handbuch

Einführung

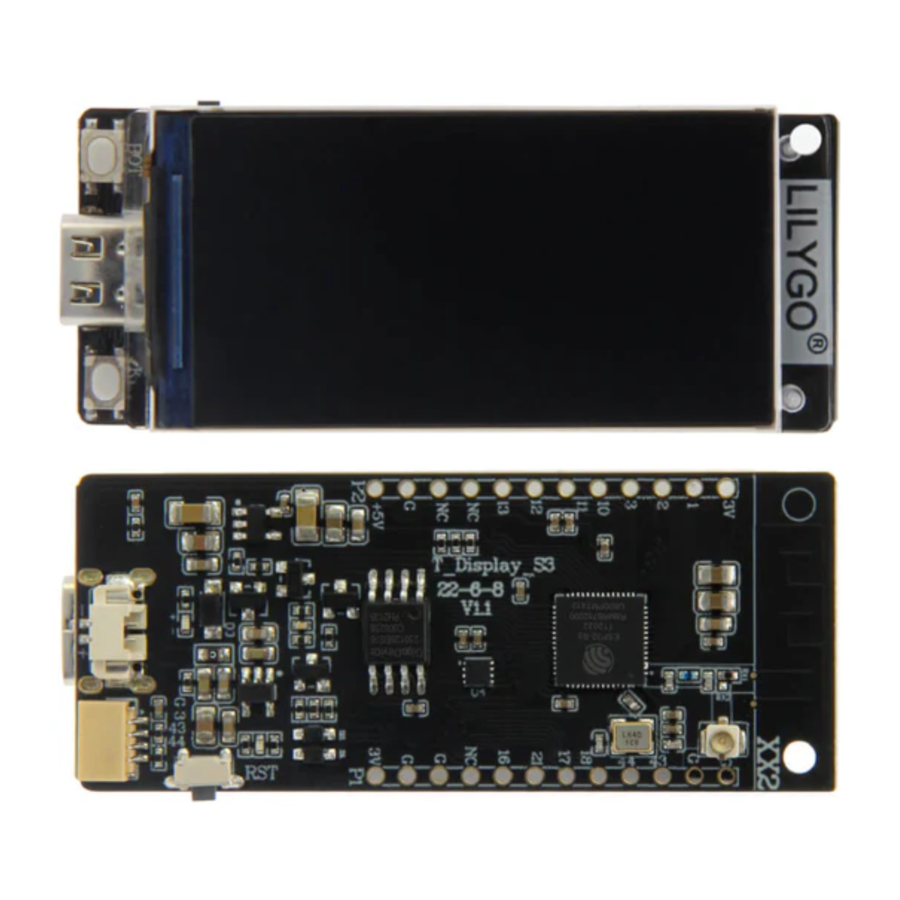

T-Display-S3

Das T-Display-S3 ist ein Entwicklungsboard. Es kann eigenständig arbeiten.

Es besteht aus einem ESP32-S3 MCU, der das Wi-Fi + BLE Kommunikationsprotokoll unterstützt, und einer Hauptplatine (PCB). Der Bildschirm ist ein 1,9 Zoll IPS LCD ST7789V.

Im Kern dieses Moduls befindet sich der ESP32S3R8-Chip.

Der ESP32-S3 integriert Wi-Fi (2,4 GHz Band) und Bluetooth 5.0(LE) Lösungen auf einem einzigen Chip, zusammen mit zwei Hochleistungskernen und vielen weiteren vielseitigen Peripheriegeräten. Basierend auf der 40-nm-Technologie bietet der ESP32-S3 eine robuste, hochintegrierte Plattform, um den kontinuierlichen Anforderungen an effiziente Leistungsnutzung, kompaktes Design, Sicherheit, hohe Leistung und Zuverlässigkeit gerecht zu werden.

Xinyuan stellt die grundlegenden Hardware- und Softwareressourcen bereit, die Anwendungsentwicklern ermöglichen, ihre Ideen rund um die Hardware der ESP32-S3-Serie zu verwirklichen. Das von Xinyuan bereitgestellte Software-Entwicklungsframework ist für die schnelle Entwicklung von Internet-of-Things (IoT)-Anwendungen mit Wi-Fi, Bluetooth, flexiblem Energiemanagement und anderen fortschrittlichen Systemfunktionen vorgesehen.

Der HF-Frequenzbereich ist 2.412 GHz bis 2.4 GHz. (WIFI)72 BLE: 2402-2480MHz

Der Hersteller des T-Display-S3 ist Shenzhen Xin Yuan Electronic Technology Co., Ltd.

Arduino

Eine Reihe plattformübergreifender Anwendungen, geschrieben in Java. Die Arduino Software IDE leitet sich von der Programmiersprache Processing und der integrierten Entwicklungsumgebung des Wiring-Programms ab. Benutzer können Anwendungen in Windows/Linux/MacOS basierend auf Arduino entwickeln. Es wird empfohlen, Windows 10 zu verwenden. Das Windows-Betriebssystem wurde in diesem Dokument zu Illustrationszwecken als Beispiel herangezogen.

Vorbereitung

Um Anwendungen für ESP32-S3 zu entwickeln, benötigen Sie:

• PC mit Windows-, Linux- oder Mac-Betriebssystem
• Toolchain zum Erstellen der Anwendung für ESP32-S3
• Arduino, das im Wesentlichen API für ESP32-S3 und Skripte zum Betreiben der Toolchain enthält
• Das ESP32-S3 Board selbst und ein USB-Kabel, um es mit dem PC zu verbinden

Erste Schritte

Laden Sie die Arduino Software herunter

Die schnellste Art, die Arduino Software (IDE) auf Windows-Rechnern zu installieren

Kurzanleitung

Die Website bietet ein Schnellstart-Tutorial

• Windows: https://www.arduino.cc/en/Guide/Windows
• Linux: https://www.arduino.cc/en/Guide/Linux
• Mac OS X: https://www.arduino.cc/en/Guide/MacOSX

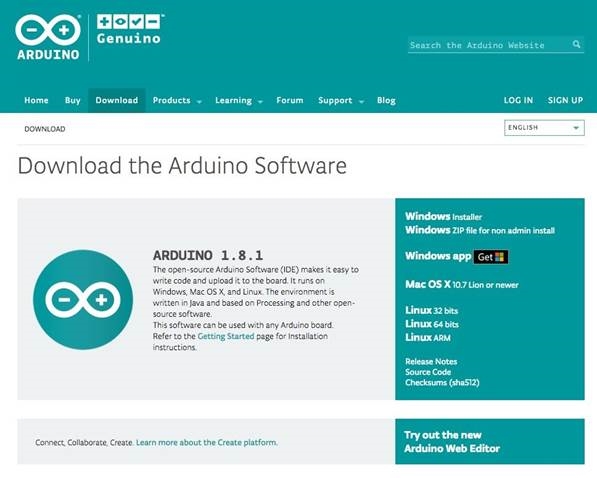

Installationsschritte für Arduino auf Windows-Plattform

Rufen Sie die Download-Oberfläche auf, wählen Sie Windows installer zur direkten Installation aus

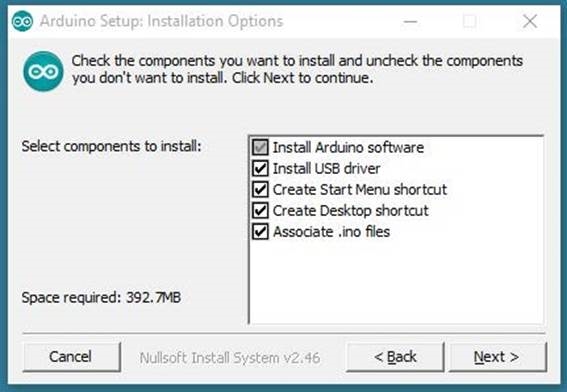

Installieren Sie die Arduino Software

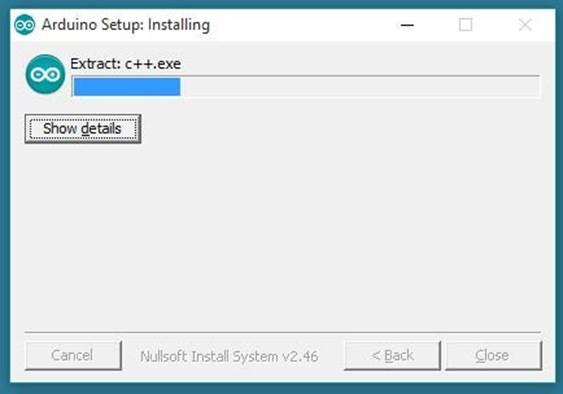

Warten auf die Installation

Konfigurieren

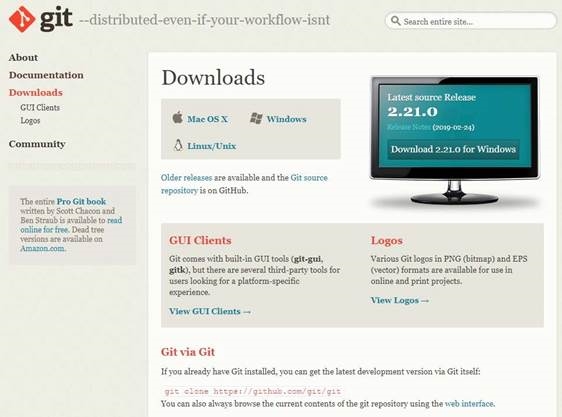

Git herunterladen

Laden Sie das Installationspaket Git.exe herunter

Vorkonfiguration

Klicken Sie auf das Arduino-Symbol, dann Rechtsklick und wählen Sie ''Open folder where ''
Wählen Sie Hardware ->
Maus ** Rechtsklick ** ->
Klicken Sie auf Git Bash Here

Klonen eines entfernten Repositories

mkdir espressif

cd espressif

git clone --recursive https://github.com/espressif/arduino-esp32.git esp32

Verbinden

Sie sind fast am Ziel. Um fortzufahren, verbinden Sie das ESP32-S3 Board mit dem PC, überprüfen Sie, unter welchem seriellen Port das Board sichtbar ist und verifizieren Sie, ob die serielle Kommunikation funktioniert.

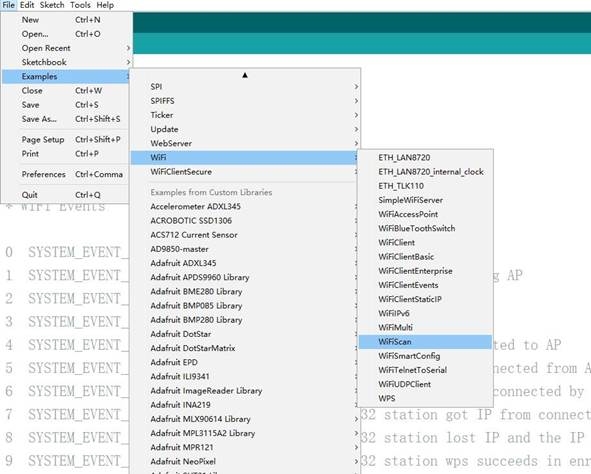

Demo testen

Wählen Sie Datei>>Beispiel>>WiFi>>WiFiScan

Sketch hochladen

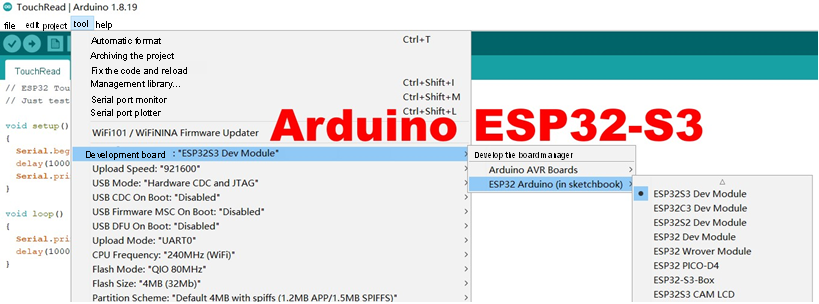

Board auswählen

Werkzeuge

Hochladen

Sketch -> Hochladen

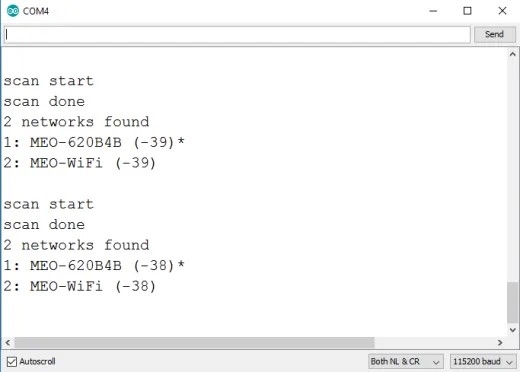

Serieller Monitor

Werkzeuge ->Serieller Monitor

SSC Befehlsreferenz

Hier sind einige gängige Wi-Fi-Befehle aufgelistet, mit denen Sie das Modul testen können.

op

Beschreibung
op-Befehle werden verwendet, um den Wi-Fi-Modus des Systems einzustellen und abzufragen.

Beispiel

Parameter
Tabelle 6-1. op Befehlsparameter

sta

Beschreibung
sta-Befehle werden verwendet, um die STA-Netzwerkschnittstelle zu scannen, eine AP zu verbinden oder zu trennen und den Verbindungsstatus der STA-Netzwerkschnittstelle abzufragen.

Beispiel

Parameter
Tabelle 6-2. sta Befehlsparameter

ap

Beschreibung
ap-Befehle werden verwendet, um die Parameter der AP-Netzwerkschnittstelle einzustellen.

Beispiel

Parameter
Tabelle 6-3. ap Befehlsparameter

mac

Beschreibung
mac-Befehle werden verwendet, um die MAC-Adresse der Netzwerkschnittstelle abzufragen.

Beispiel
mac -Q [-o mode]

Parameter
Tabelle 6-4. mac Befehlsparameter

dhcp

Beschreibung
dhcp-Befehle werden verwendet, um den DHCP-Server/-Client zu aktivieren oder zu deaktivieren.

Beispiel

Parameter
Tabelle 6-5. dhcp Befehlsparameter

ip

Beschreibung
ip-Befehle werden verwendet, um die IP-Adresse der Netzwerkschnittstelle einzustellen und abzufragen.

Beispiel

Parameter
Tabelle 6-6. ip Befehlsparameter

reboot

Beschreibung
Der reboot-Befehl wird verwendet, um das Board neu zu starten.

Beispiel
reboot

ram

Der ram-Befehl wird verwendet, um die Größe des verbleibenden Heaps im System abzufragen.

Beispiel
ram

Referenzen

• https://www.arduino.cc/en/Guide/Windows
• https://www.arduino.cc/en/Guide/Linux
• https://www.arduino.cc/en/Guide/MacOSX
• GitHub - espressif/arduino-esp32: Arduino core for the ESP32
