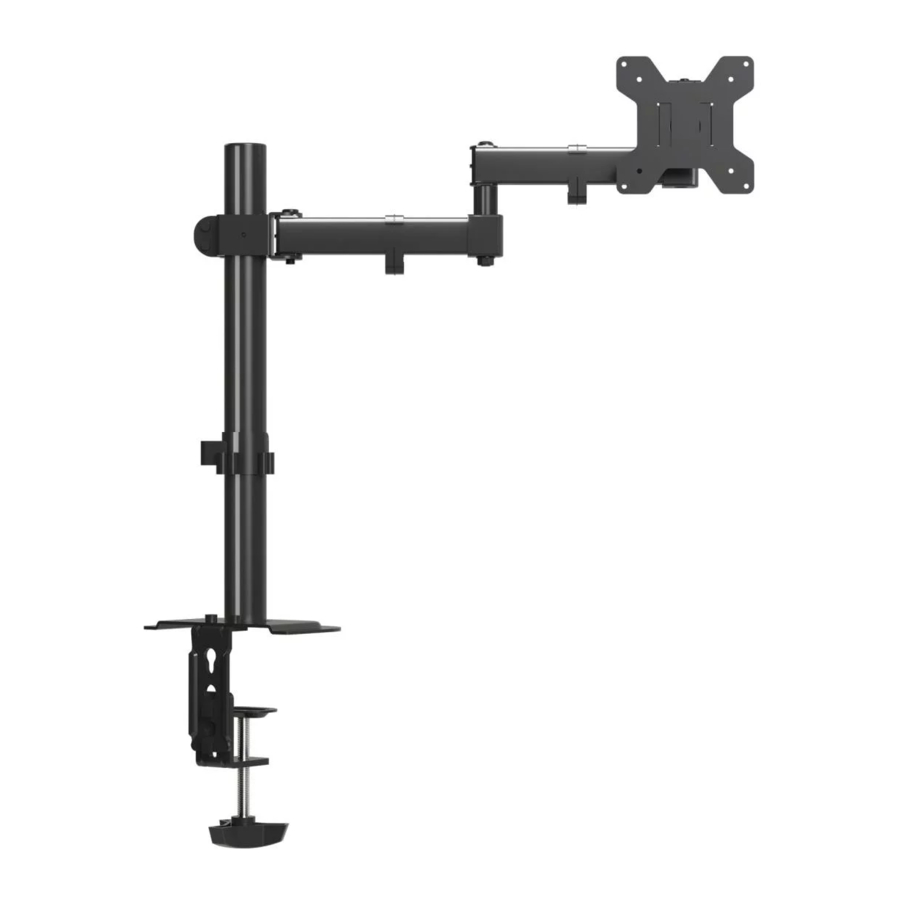

Bracwiser MD7421 Handbuch

Anleitung zum Auspacken

Bitte öffnen Sie die Verpackung vorsichtig und entfernen Sie Schutzmaterialien wie Polster und Abdeckungen.
Überprüfen Sie alle Teile, um sicherzustellen, dass keine Komponenten und Teile beschädigt sind.
Verwenden Sie keine beschädigten Komponenten oder Teile.
Lesen Sie dieses Handbuch vor der Installation.

Einrichtung

1. Installieren Sie die Stange auf einem Schreibtisch
   Option A: Klemmmontage

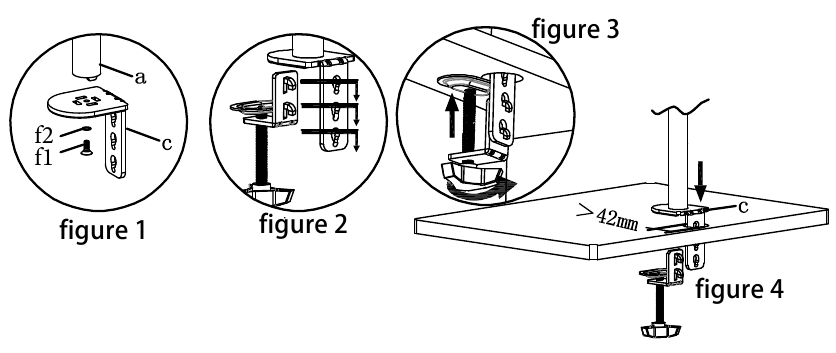

   1. Verbinden Sie Stange(a) und Klemme(c) mit Schraube(f1) und Unterlegscheibe(f2) und ziehen Sie sie mit dem Schraubenschlüssel(i) fest (Abbildung 1).
   2. Verbinden Sie Klemme(b) und Klemmhalterung(c). Wählen Sie die passende Lochposition entsprechend der Dicke des Schreibtisches. Ziehen Sie den Kunststoffknopf fest, um sie zu fixieren.

      Option B: Durchführungsmontage
      1. Verbinden Sie Stange(a) und Klemme(c) mit Schraube(f1) und Unterlegscheibe(f2) und ziehen Sie sie mit dem Schraubenschlüssel(i) fest (Abbildung 1). Führen Sie die Durchführungshalterung(c) in eine Schreibtischbohrung ein, deren Durchmesser über 1,65 Zoll/42 mm liegt (Abbildung 4).
      2. Verbinden Sie Klemme(b) und Klemmhalterung(c). Wählen Sie die passende Lochposition entsprechend der Dicke des Schreibtisches. Ziehen Sie den Kunststoffknopf fest, um sie zu fixieren.


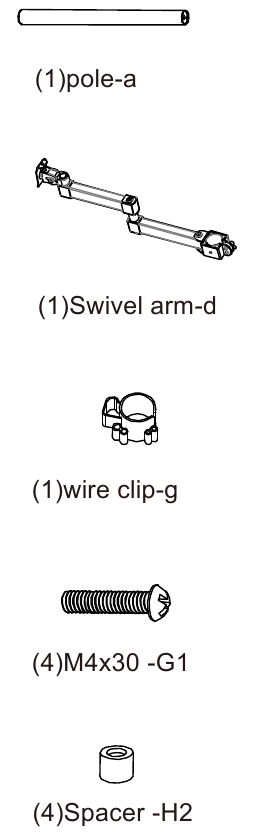

Teile

Diese Monitor-Tischhalterung muss sicher am horizontalen Schreibtisch befestigt werden. Wenn die Halterung nicht ordnungsgemäß installiert ist, kann sie herunterfallen, was zu möglichen Verletzungen und/oder Schäden führen kann.

2. Schwenkarm und Stange verbinden

   1. Platzieren Sie den Stangenkabelclip (g) an der Stange (a).
   2. Platzieren Sie den Armkabelclip (h) am Schwenkarm (d).
   3. Platzieren Sie den Schwenkarm (d) an der Stange (a). Ziehen Sie ihn mit dem Schraubenschlüssel (i) an der richtigen Position fest.
3. VESA-Platte und Monitor verbinden

   Stellen Sie sicher, dass die Schrauben fest angezogen sind.

4. Monitor und Halterung verbinden
   Führen Sie den Monitor in den Kopf des Schwenkarms ein

   Führen Sie die in der Platte vorpositionierte Schraube in das Schraubenloch im Kopf des Schwenkarms ein

5. Winkeleinstellung der Kopfhülse
   Stellen Sie den Kopf des Schwenkarms bei Durchhängen des Monitors nach Bedarf ein.

   Um die Höhe des Monitors einzustellen, ziehen oder lösen Sie die Schraube, fixieren Sie die Platte, indem Sie die Mutter an der richtigen Position festziehen.

6. Kabelmanagement
   Nehmen Sie Einstellungen mit dem Schraubenschlüssel (i) vor. Verwalten Sie die Kabel mit dem Armkabelclip (h) und dem Stangenkabelclip (g).


Wichtige Sicherheitshinweise

Bitte seien Sie während der Installation und des Betriebs vorsichtig. Lesen Sie dieses Handbuch vor der Installation. Befolgen Sie das Handbuch und verwenden Sie Werkzeuge, wie in der Verpackung angegeben.
Die Installation muss von einem Fachmann oder unter fremder Hilfe durchgeführt werden. Zerlegen Sie keine Komponenten, wenn keine Anweisungen im Handbuch enthalten sind. Wir sind nicht verantwortlich für Verluste, die durch unsachgemäße Installation oder unsachgemäßen Gebrauch dieses Artikels entstehen.
