Maxxhaul 70149 Handbuch

Montage des Anhängerstützrads

1. Räder (5) montieren: Jedes Rad in die Gabel des Innenrahmens (2) einsetzen. Räder mit Schraube (16) und Kontermutter (34) sichern.
2. Griff (26) mit Schraube (27) und Kontermutter (28) am Handgriff (3) befestigen.

Anbringen des Anhängerstützrads

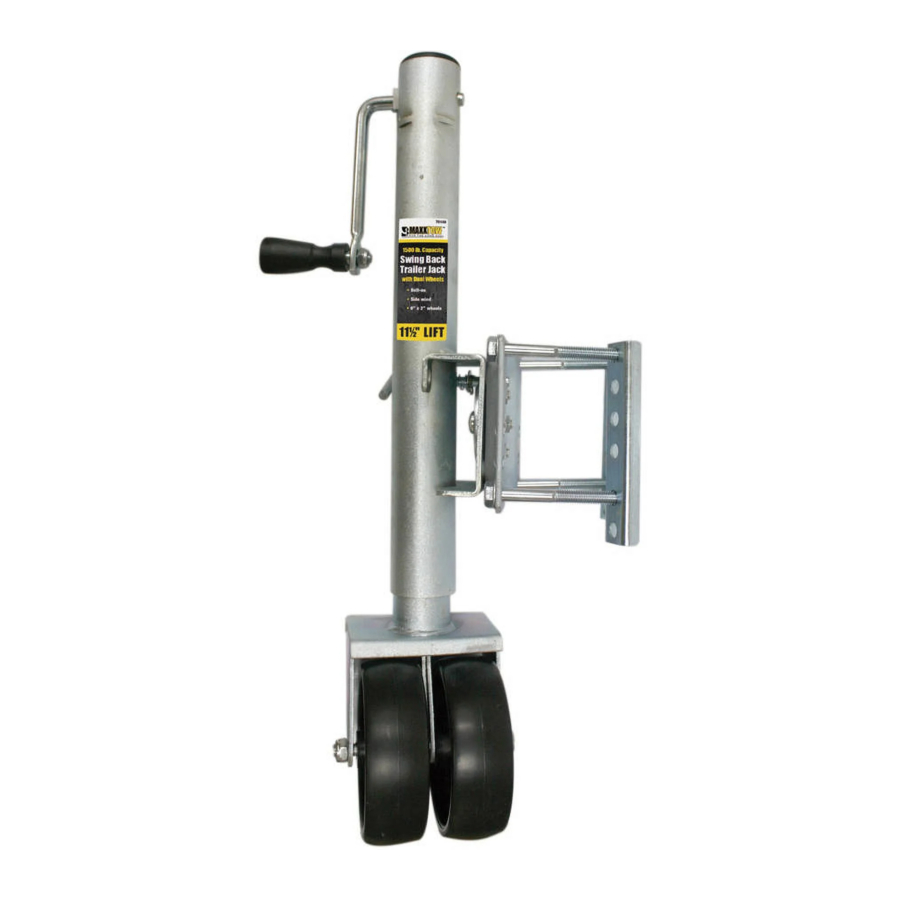

1. Planen Sie sorgfältig, wo das Anhängerstützrad montiert werden soll. Es ist so konzipiert, dass es an der Seite der Anhängerdeichsel montiert wird (siehe Foto unten). Der Querschnitt der Deichsel muss rechteckig oder quadratisch sein. Dieses Anhängerstützrad passt auf Anhängerdeichseln mit einer Breite von bis zu 3 Zoll und einer Höhe von 4 Zoll. Die Drehplatte (6) des Anhängerstützrads bietet verschiedene Montagekonfigurationen und kann entweder vertikal oder horizontal an der Anhängerdeichsel montiert werden.


2. Versuchen Sie nicht, die Anhängerdeichsel zu modifizieren; Änderungen oder das Bohren von Löchern in der Anhängerdeichsel könnten zum Versagen dieser Komponente führen.
3. Montieren Sie das Anhängerstützrad niemals an einer zylindrischen Anhängerdeichsel. Die Drehplatte und die Rückplatten (4) lassen sich nur korrekt an einem rechteckigen oder quadratischen Deichselträger montieren.
4. Berücksichtigen Sie bei der Planung des Standorts des Anhängerstützrads, dass es nach oben in eine horizontale Position schwenkt; lassen Sie dafür ausreichend Platz. Stellen Sie sicher, dass das Anhängerstützrad beim Lenken oder wenn der Anhänger über Bodenschwellen fährt oder Bootsrampen hinauf- und hinabfährt, weder den Anhänger noch das Fahrzeug behindert.
5. Die beste Methode zur Installation des Anhängerstützrads ist, wenn der Anhänger am Zugfahrzeug angekuppelt ist und sich beide auf einer ebenen, festen Oberfläche befinden.
6. Das Anhängerstützrad ist schwer. Sie benötigen Hilfe, um dieses Produkt korrekt an der Anhängerdeichsel zu montieren. Wenn Sie mit dieser Art von Arbeit nicht vertraut sind, sollte das Anhängerstützrad von einem qualifizierten Servicetechniker eingerichtet werden.
7. Siehe Montagezubehör unten
   Hinweis: Ziehen Sie den Arretiergriff (14) nach oben, um die Drehplatte (6) zu lösen, damit sie in die vertikale oder horizontale Position bewegt werden kann.

8. Befestigen Sie das Anhängerstützrad an der Anhängerdeichsel, indem Sie die Drehplatte an den beiden Rückplatten befestigen; verwenden Sie Schrauben, Federringe, Muttern (8,31, 32). Wenn das Anhängerstützrad an seinem Platz ist, justieren Sie seine Position, indem Sie es mit einem Gummihammer in die ideale Position klopfen. Ziehen Sie nun alle Befestigungsteile fest an.
9. Testen Sie nun das Anhängerstützrad. Kurbeln Sie den Handgriff (3), um das Anhängerstützrad anzuheben (im Uhrzeigersinn) und abzusenken (gegen den Uhrzeigersinn). Stellen Sie sicher, dass beide Räder (5) auf den Boden abgesenkt werden können.
   Ziehen Sie den Arretiergriff (14), um die Drehplatte (6) zu lösen, damit das Anhängerstützrad in die obere (horizontale) Position gebracht werden kann.
   Betätigen Sie den Arretiergriff, wenn sich das Anhängerstützrad sowohl in der vertikalen als auch in der horizontalen Position befindet, um sicherzustellen, dass das Anhängerstützrad einrastet.
   Nehmen Sie alle erforderlichen Anpassungen vor und überprüfen Sie erneut, ob alle Befestigungsteile sicher angezogen sind.

Verwendung des Anhängerstützrads

Um den Anhänger am Zugfahrzeug anzukuppeln:

1. Drehen Sie den Handgriff im Uhrzeigersinn, um die Anhängerdeichsel auf eine Höhe anzuheben, die leicht über der Anhängerkupplung liegt. Bewegen Sie den Anhänger so, dass die Anhängerkupplung direkt über dem Kugelkopf des Zugfahrzeugs positioniert ist.
2. Drehen Sie den Handgriff gegen den Uhrzeigersinn, um die Deichselkupplung auf den Kugelkopf des Fahrzeugs abzusenken. Sichern Sie den Anhänger mit der Kupplungssicherung.
3. Drehen Sie den Handgriff weiter gegen den Uhrzeigersinn, um das Anhängerstützrad vollständig einzufahren.
4. Ziehen Sie den Arretiergriff und schwenken Sie das Anhängerstützrad in die obere, horizontale Position. Richten Sie die Löcher in der Drehplatte (6) aus und drücken Sie den Arretiergriff wieder ein, um das Anhängerstützrad in dieser oberen Position zu sichern, bevor Sie den Anhänger bewegen.
   Befestigen Sie immer die Sicherheitsketten.

Um den Anhänger vom Zugfahrzeug abzukuppeln:

1. Keile unter die Anhängerräder legen.
2. Ziehen Sie den Arretiergriff (14) und schwenken Sie das Anhängerstützrad nach unten in die vertikale Position.
   Richten Sie die Löcher in der Drehplatte (6) aus und drücken Sie den Arretiergriff wieder ein, um das Anhängerstützrad in dieser Position zu sichern.
3. Drehen Sie den Handgriff (3) im Uhrzeigersinn, um das Anhängerstützrad anzuheben, bis die Räder (5) den Boden berühren. Heben Sie dann das Anhängerstützrad leicht an, sodass das Gewicht der Anhängerdeichsel vom Anhängerstützrad getragen wird; dies erleichtert das Abkuppeln der Deichselkupplung.
4. Trennen Sie die Sicherheitsketten und alle elektrischen Leitungen, die den Anhänger mit dem Zugfahrzeug verbinden. Keile unter die Räder des Anhängerstützrads legen.
5. Heben Sie bei Bedarf das Anhängerstützrad leicht an, damit die Anhängerdeichselkupplung den Kugelkopf vollständig freigibt, und trennen Sie den Anhänger.
6. Fahren Sie das Fahrzeug vorsichtig vom Anhänger weg.

Pflege des Anhängerstützrads:
Überprüfen Sie regelmäßig, ob alle Befestigungsteile fest sitzen. Überprüfen Sie das Anhängerstützrad regelmäßig auf Risse oder Bruchstellen an den Komponenten. Verwenden Sie das Anhängerstützrad nicht weiter, wenn Schäden festgestellt werden. Fetten Sie alle beweglichen Komponenten.

TECHNISCHE DATEN

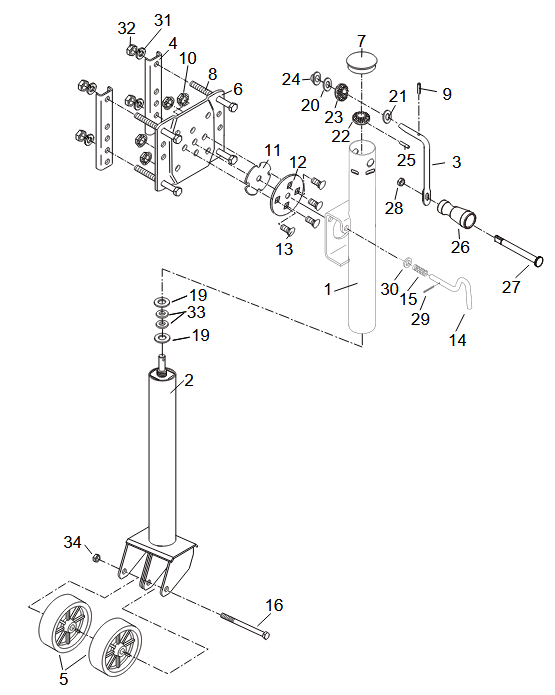

Montagediagramm

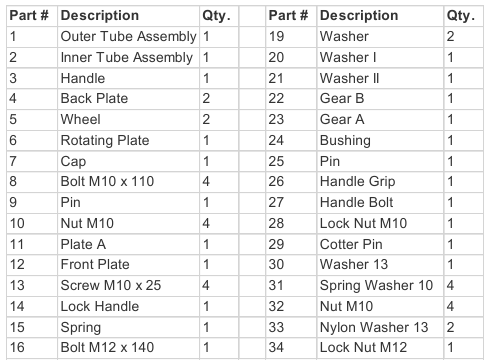

Teileliste

WICHTIGE SICHERHEITSHINWEISE

Dies ist ein SICHERHEITSHINWEIS-Symbol.
Es wird verwendet, um Sie auf mögliche Gefahren für Personenschäden aufmerksam zu machen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder den Tod zu vermeiden.

GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu Verletzungen führt.

WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen könnte.

VORSICHT weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu geringfügigen oder mittelschweren Verletzungen führen könnte.
HINWEIS weist auf wichtige Informationen hin, die, wenn sie nicht befolgt werden, zu Schäden am Gerät führen können.

DIESES HANDBUCH AUFBEWAHREN
Bewahren Sie dieses Handbuch für die Sicherheitswarnungen und Vorsichtsmaßnahmen auf. Das Handbuch enthält wichtige Informationen zur Montage, Verwendung und Wartung dieses Produkts. Notieren Sie die Modellnummer des Produkts und das Kaufdatum auf der Titelseite dieses Handbuchs.
Bewahren Sie dieses Handbuch (und Ihren Kaufbeleg) an einem sicheren Ort auf.

AUSPACKEN
Die Lieferung sollte sofort nach Erhalt gründlich geprüft werden. Der unterzeichnete „bill of lading“ (Frachtbrief) ist eine Bestätigung des Spediteurs über den Empfang in gutem Zustand oder einer Sendung, die durch unsere Rechnung abgedeckt ist. Zu Ihrem eigenen Schutz, falls die im Frachtbrief aufgeführten Waren fehlen oder beschädigt sind, nehmen Sie diese erst an, nachdem der Spediteur einen Vermerk auf dem Frachtbrief über die fehlende oder beschädigte Ware gemacht hat.
Benachrichtigen Sie MaxxHaul sofort, wenn nach Erhalt versteckte Verluste oder Schäden entdeckt werden.

Definition der Symbole


bezüglich der Gefahr von Augenverletzungen. Tragen Sie einen ANSI-zugelassenen Augenschutz.


bezüglich der Gefahr von Gehörverlust. Tragen Sie Gehörschutz.

WICHTIGE SICHERHEITSHINWEISE

1. Lesen und verstehen Sie alle ANWEISUNGS-Sicherheitswarnungen und -anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu schweren Verletzungen oder zum Tod führen. Bewahren Sie alle Warnungen und Anweisungen für zukünftige Bezugnahme auf.
2. Persönliche und Arbeitsplatzsicherheit
   1. Tragen Sie immer eine ANSI-zugelassene Schutzbrille.

   2. Tragen Sie immer Gehörschutz, wenn Sie in lauten Umgebungen arbeiten. Längere Exposition gegenüber hochintensivem Lärm kann zu Gehörverlust führen.

   3. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen unter den entsprechenden Bedingungen verwendet werden.

   4. Kleiden Sie sich angemessen. Tragen Sie niemals weite Kleidung.
      Langes Haar zurückbinden und Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten.
   5. Verwenden Sie beim Arbeiten den gesunden Menschenverstand. Bleiben Sie aufmerksam und konzentrieren Sie sich beim Zusammenbau und der Verwendung des Anhängerstützrads. Arbeiten Sie niemals unter dem Einfluss von Medikamenten.
   6. Halten Sie beim Zusammenbau und der Verwendung des Anhängerstützrads den Arbeitsbereich sauber und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

3. Verwendung des Anhängerstützrads
   1. Die Anhängerdeichsellast (TW) ist der Abwärtsdruck, den die Anhängerkupplung auf den Kugelkopf ausübt. Normalerweise beträgt die TW etwa 10 % des Gesamtanhängergewichts (GTW); GTW ist das Gewicht des Anhängers im voll beladenen Zustand.Verwenden Sie nur ein Anhängerstützrad, dessen Tragfähigkeit der Anhängerdeichsellast (TW) entspricht oder diese übertrifft.

      Überschreiten Sie nicht die maximale Tragfähigkeit dieses Anhängerstützrads von 1500 Lbs.
   2. Beim Zusammenbau und der Einrichtung auf einer festen Oberfläche.
   3. Verwenden Sie dieses Anhängerstützrad gemäß den Regeln und Vorschriften des Department of Transportation (DOT). Weitere Informationen finden Sie unter www.dot.gov/regulations.html.
   4. Das Anhängerstützrad ist für die Montage an der Anhängerdeichsel vorgesehen und wird beim An- und Abkuppeln des Anhängerkugelkopfs vom Fahrzeug verwendet. Die Zwei-Rad-Konstruktion ermöglicht eine kurze Distanzpositionierung des Anhängers. Die Verwendung des Anhängerstützrads für andere als die vorgesehenen Zwecke kann zu schweren Personenschäden und Sachschäden führen. Das Anhängerstützrad ist nicht für Anwendungen in der Luftfahrt geeignet.
   5. Überprüfen und warten Sie das Anhängerstützrad regelmäßig. Überprüfen Sie auf lose Befestigungsteile, Fehlausrichtung oder Blockieren beweglicher Teile und Schäden an Komponenten. Wenn das Anhängerstützrad gewartet werden muss, sollte dies nur von qualifiziertem Personal durchgeführt werden.
   6. Keile unter die Anhängerräder legen Sie, wenn Sie dieses Produkt aufstellen und wenn Sie das Anhängerstützrad zum Anheben oder Absenken der Anhängerdeichsel verwenden.
   7. Halten Sie sich vom Unterboden des Anhängers und in sicherem Abstand zum Anhängerstützrad fern, wenn Sie die Last anheben oder absenken und wenn Sie den Anhänger neu positionieren.
   8. Das Anhängerstützrad muss in der vertikalen Position arretiert sein, bevor die Last aufgebracht wird. Bevor der Anhänger bewegt wird, muss das Anhängerstützrad ordnungsgemäß in seiner horizontalen Position gesichert werden.
   9. Der Anhänger muss sich auf einer festen, ebenen Oberfläche befinden, wenn die Anhänger-Rangierhilfe für kurze Distanzverschiebungen verwendet wird. Treffen Sie Sicherheitsvorkehrungen, um eine unsichere Bewegung des Anhängers beim Umpositionieren zu verhindern. Personen und Tiere dürfen sich nicht im Anhänger befinden, während dieser umpositioniert wird.
   10. Tragen Sie immer eine ANSI-zugelassene Schutzbrille, wenn Sie das Anhängerstützrad zusammenbauen und verwenden. Halten Sie Zuschauer und Kinder fern, wenn Sie das Anhängerstützrad verwenden.
   11. Seien Sie sich der Gefahr der „dynamic loading“ (dynamischen Belastung) bewusst. Diese Situation entsteht, wenn eine Last auf das Anhängerstützrad fällt, was zu einer kurzfristig übermäßigen Belastung führt. Dynamische Belastung kann zu Schäden und Versagen des Anhängerstützrads und/oder der Anhängerdeichsel sowie zu Personenschäden für die Person führen, die das Anhängerstützrad verwendet.
   12. Wenn das Anhängerstützrad an einem Bootsanhänger verwendet wird, trennen Sie den Anhänger niemals vom Fahrzeug und verwenden Sie das Anhängerstützrad nicht, um das Boot eine Bootsrampe hinunter zu manövrieren.

Beachten Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die Person, die dieses Produkt verwendet, jederzeit den gesunden Menschenverstand walten lässt.
MaxxHaul ist nicht verantwortlich für die Befestigung oder Installation dieses Produkts. Die Befestigung dieses Produkts ist kritisch und liegt außerhalb der Kontrolle von Maxxhaul. Maxxhaul übernimmt weder eine Garantie noch haftet es für Schäden, die aus seiner Befestigung oder unsachgemäßen Verwendung resultieren.
