Strand ES5000 Handbuch

Übersicht

Verwenden Sie die folgenden Anweisungen für das digitale Außenzugangsgerät ES5000 in Verbindung mit der entsprechenden Montageanleitung für das Ausgangsgerät.

Nachdem die korrekte Position des Ausgangsmechanismus an der Türoberfläche festgelegt wurde, entfernen Sie den Mechanismus für die Montage des digitalen Außenzugangsgeräts.

Nachdem die korrekte Ausrichtung bestimmt wurde, führen Sie den 8-mm-Vierkantstift wie abgebildet in die Drückernuss und den Nocken ein. Das Gerät wird mit linken und rechten Vierkantstiften geliefert – es ist darauf zu achten, dass der Vierkantstift auf die richtige Größe gekürzt wird und das geschnittene Ende in die Drückernuss eintritt.

Befestigen Sie das digitale Außenzugangsgerät mit einer der mitgelieferten M4-Schrauben am unteren Befestigungsbolzen der Befestigungsplatte. Stellen Sie sicher, dass der Nocken frei drehbar ist.

Die Befestigungsplatte wird dann mit einer für das Material geeigneten Schraube befestigt und anschließend eine weitere M4-Schraube am oberen Befestigungsbolzen durch den Abschnitt befestigt.

Der Mechanismus kann nun wie abgebildet mit den passenden Schrauben auf der Befestigungsplatte positioniert werden.

Verfahren zur Codeänderung

Um den Code dieses Schlosses zu ändern, müssen Sie die nachstehenden Anweisungen sehr sorgfältig befolgen, da Fehler das Schloss beschädigen oder zu Fehlfunktionen führen können.

1. Zuerst müssen Sie überprüfen, ob der ursprüngliche Code funktioniert.
2. Drehen Sie das Tastenfeld um und entfernen Sie die roten Schrauben.
3. Sie können nun die Abdeckplatte abheben (bitte seien Sie vorsichtig, da 12 Federn an dieser Platte befestigt sind). Beachten Sie, dass sich die roten Zuhaltungen auf den auf der mitgelieferten Karte aufgedruckten Code drehen werden. Beachten Sie auch, dass die Zuhaltung Nummer C ungefärbt ist und NICHT entfernt werden darf.

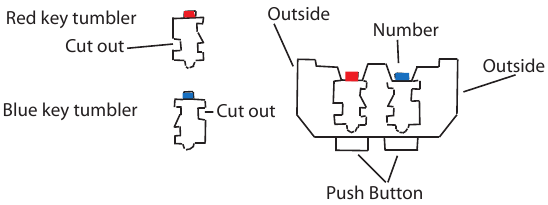

4. Um Ihren Code zu ändern, müssen Sie das Tastenfeld mit dem Gesicht nach unten halten, dann die C-Zuhaltung herunterdrücken und halten (wenn dies nicht erfolgt, können Sie einige der internen Komponenten beschädigen). Mit der mitgelieferten Pinzette können Sie nun die Zuhaltungen auf den gewünschten Code umpositionieren (rote Zuhaltungen sind codiert – blaue Zuhaltungen sind nicht codiert). Stellen Sie bitte sicher, dass der ausgeschnittene Bereich an jeder Zuhaltung zur Außenseite des Schlosskörpers zeigt, und vergewissern Sie sich auch, dass die farbige Markierung nach oben zeigt. Wenn eine der Zuhaltungen auf dem Kopf steht oder falsch herum ist, funktioniert das Schloss nicht und bricht bei Gewaltanwendung die internen Komponenten. Beachten Sie, dass der Code immer mit C beginnen muss.

5. Bringen Sie nun die Abdeckplatte wieder an und ziehen Sie die 4 roten Schrauben handfest an.
6. Der Code wurde nun geändert. Bitte überprüfen Sie, ob er korrekt funktioniert, und notieren Sie den Code für zukünftige Referenzzwecke. Sobald Sie sichergestellt haben, dass das Schloss normal funktioniert, sind Sie bereit, das Schloss zu montieren / neu zu montieren.

Hinweise zum Code
Sie erhalten 4 Ersatz-Zuhaltungen (2 rote und 2 blaue), diese dienen dazu, Ihren Code zu kürzen oder zu verlängern.

Hinweis.
Ihr Code kann in beliebiger Reihenfolge oder Abfolge eingegeben werden, z.B. 1234 oder 4321; es gibt über 1000 verschiedene Codes.

Wenn die Freilauffunktion nicht benötigt wird, kann sie leicht entfernt werden, indem die 4 roten Schrauben auf der Rückseite des Tastenfeldes abgeschraubt werden, um die Zuhaltungen freizulegen. Drücken Sie die C-Taste und halten Sie sie gedrückt, und heben Sie mit der mitgelieferten Pinzette die F-Zuhaltung heraus. Bringen Sie nun die Metallplatte und die 4 roten Schrauben wieder an.
