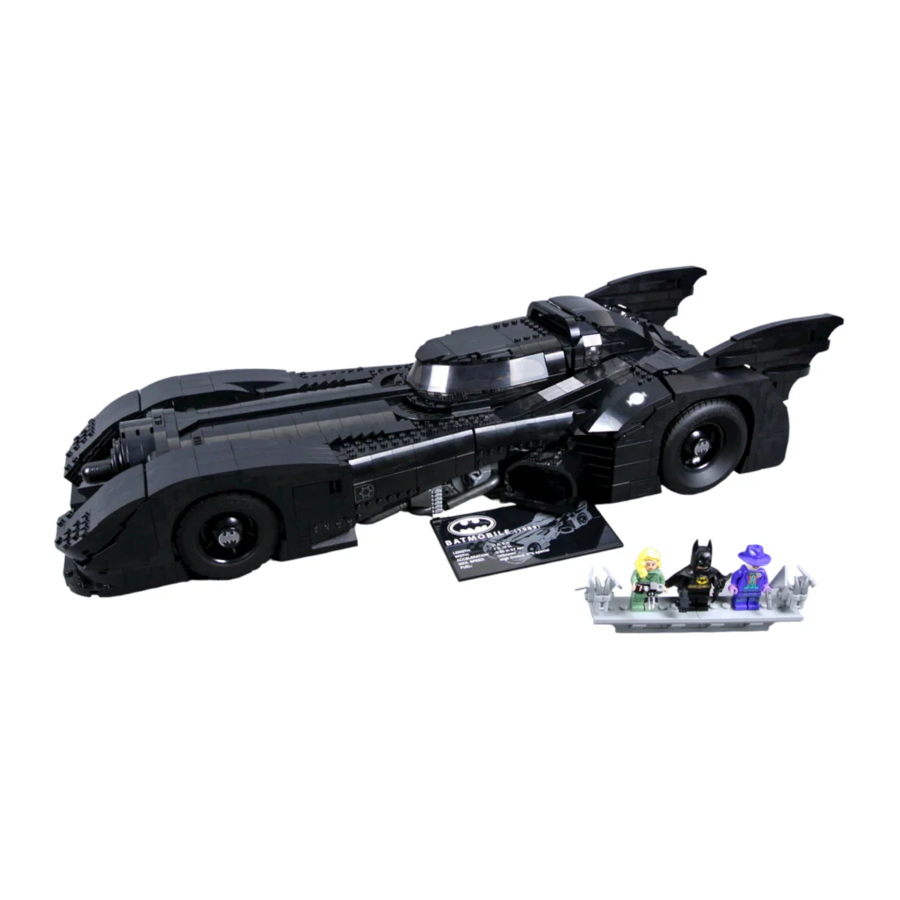

LIGHT MY BRICKS 76139 Anleitung

Lieferumfang

  • 8x Weiße 15cm Bit Lichter
  • 6x Warmweiße 30cm Große Bit Lichter
  • 2x Kaltweiße 30cm Bit Lichter
  • 4x Rote 30cm Bit Lichter
  • 1x Rotierendes Weißes 30cm Bit Licht
  • 1x Weißer Lichtstreifen
  • 1x Flacker-Effektplatine
  • 1x Waffen-Effektplatine
  • 1x NC-Druckplatine
  • 1x 6-Port Erweiterungsplatine
  • 2x 8-Port Erweiterungsplatinen
  • 1x 12-Port Erweiterungsplatine
  • 3x 5cm Verbindungskabel
  • 3x 15cm Verbindungskabel
  • 1x 50cm Verbindungskabel
  • 8x Klebepads
  • 1x AA Batteriepack

LEGO Teile:
• 2x Schwarze Runde Platte 1 mit offener Noppe

Verlegen von Kabeln zwischen und unter Steinen

Kabel können zwischen und unter LEGO® Steinen, Platten und Fliesen verlegt werden, vorausgesetzt, sie liegen korrekt zwischen den LEGO® Noppen. Verbinden Sie LEGO® NICHT gewaltsam um Kabel herum; stellen Sie stattdessen sicher, dass sie bequem zwischen jeder Noppe liegen.
Verlegen von Kabeln zwischen und unter Steinen

Das gewaltsame Verbinden von LEGO® über einem Kabel kann zu Beschädigungen des Kabels und des Lichts führen.

Anschließen von Kabelverbindern an Erweiterungsplatinen

Seien Sie besonders vorsichtig beim Einstecken von Steckern in die Anschlüsse der Erweiterungsplatinen. Stecker können nur auf eine Weise eingesteckt werden. Wenn die Erweiterungsplatine nach oben zeigt, suchen Sie das gelötete "=" Symbol auf der linken Seite des Anschlusses. Die Steckerseite mit den freiliegenden Kabeln sollte beim Einstecken in den Anschluss zum gelöteten "=" Symbol zeigen. Wenn ein Stecker nicht leicht in einen Anschluss passt, drücken Sie ihn nicht mit Gewalt hinein.
Anschließen von Kabelverbindern an Erweiterungsplatinen
Das falsche Einstecken des Steckers kann zu verbogenen Pins im Anschluss oder einer möglichen Überhitzung der Erweiterungsplatine beim Anschließen führen.

Anschließen von Kabelverbindern an Lichtstreifen

Seien Sie besonders vorsichtig beim Einstecken von Steckern in die Anschlüsse der Lichtstreifen. Stecker können nur auf eine Weise eingesteckt werden. Wenn der Lichtstreifen nach oben zeigt, stellen Sie sicher, dass die Seite des Steckers mit den freiliegenden Kabeln nach unten zeigt. Wenn ein Stecker nicht leicht in einen Anschluss passt, drücken Sie ihn nicht mit Gewalt hinein. Andernfalls werden Stecker und Anschluss beschädigt.
Anschließen von Kabelverbindern an Lichtstreifen

Anschließen von Mikro-Kabelverbindern an Mikro-Erweiterungsplatinen-Anschlüsse

Seien Sie besonders vorsichtig beim Einstecken der Mikro-Stecker in die Mikro-Anschlüsse von Mikro-Erweiterungsplatinen. Das Anschließen von Mikro-Bit-Lichtern an Mikro-Erweiterungsplatinen ähnelt dem Anschließen von Lichtern und Kabeln an Lichtstreifen. Wenn die Erweiterungsplatine nach oben zeigt, stellen Sie sicher, dass die Seite des Steckers mit den freiliegenden Kabeln nach unten zeigt. Wenn ein Stecker nicht leicht in einen Anschluss passt, drücken Sie ihn nicht mit Gewalt hinein. Verwenden Sie Ihren Fingernagel, um den Kunststoffteil des Steckers in den Mikro-Anschluss zu drücken.
Anschließen von Mikro-Kabel an Mikro-Erweiterungsplatinen-Anschlüsse

Installieren von Bit Lichtern unter LEGO® Steinen und Platten

Beim Installieren von Bit Lichtern unter LEGO® Teilen stellen Sie sicher, dass sie richtig herum platziert werden (gelbe LED-Komponente freiliegend). Sie können sie entweder direkt auf LEGO® Noppen oder dazwischen platzieren.
Installieren von Bit Lichtern

Alles klar, legen wir los!

  1. Wir werden zuerst die Scheinwerfer am Batmobil installieren. Entfernen Sie vorsichtig die beiden Scheinwerfersektionen, drehen Sie diese um und demontieren Sie die rechte Scheinwerfersektion wie unten gezeigt.
    Einrichtung - Schritt 1
    Einrichtung - Schritt 2
    Nehmen Sie ein Warm White 30cm Large Bit Light und platzieren Sie es mit der LED-Seite, die dem Aufkleber gegenüberliegt, in dem transparenten gelben Stein. Führen Sie das Kabel an der Seite herunter, wo der Aufkleber ist, und befestigen Sie dann das Bit Light, indem Sie die transparente gelbe Platte wieder oben anbringen.
    Einrichtung - Schritt 3
    Einrichtung - Schritt 4
    Wiederholen Sie diesen Schritt, um zwei weitere Warm White 30cm Large Bit Lights in den anderen beiden Scheinwerferteilen zu installieren, und verbinden Sie dann jedes mit dem rechten Scheinwerfer wieder, wobei Sie sicherstellen, dass die LEDs nach vorne zeigen.
    Einrichtung - Schritt 5
  2. Führen Sie die Enden der drei Bit Light-Kabel zusammen und fädeln Sie sie durch den Spalt hinter den Scheinwerfern. Drehen Sie das Batmobil auf die linke Seite, damit wir Zugang zur Unterseite haben. Suchen Sie die drei Kabel, die wir hinter dem Scheinwerfer durchgeführt haben, und ziehen Sie sie vollständig vorne am Rad heraus.
    Einrichtung - Schritt 6
    Drehen Sie das Fahrzeug wieder um und verbinden Sie den rechten Scheinwerfer wieder, wobei Sie sicherstellen, dass die Kabel darunter zwischen den Noppen verlegt sind.
    Einrichtung - Schritt 7
    Einrichtung - Schritt 8
    Drehen Sie das Fahrzeug wieder auf die linke Seite und trennen Sie das vordere rechte Rad, dann biegen Sie die drei Kabel leicht in Hakenform und fädeln Sie die Kabel durch das folgende dunkelgraue Technic-Stein-Loch hinter dem Rad. Fädeln Sie die Kabel durch und ziehen Sie sie vollständig an der folgenden Stelle darunter heraus.
    Einrichtung - Schritt 9
    Einrichtung - Schritt 10
    Befestigen Sie die Kabel um die Oberseite der Radachse, indem Sie die folgende hellgraue Platte lösen, die Kabel darunter zwischen den Noppen verlegen und dann die Platte wieder oben anbringen. Es ist wichtig sicherzustellen, dass genügend Kabelschlupf vorhanden ist, damit sich das Rad immer noch vollständig nach links und rechts drehen kann. Testen Sie dies, um sicherzustellen, dass alles in Ordnung ist.
    Einrichtung - Schritt 11
  3. Fädeln Sie die drei Kabel zum nächsten Raum in der Mitte durch und ziehen Sie sie dann vollständig heraus.
    Einrichtung - Schritt 12
    Verbinden Sie die drei Bit Lights mit einem 12-Port Expansion Board. Nehmen Sie das AA Battery Pack und legen Sie 3x neue AA-Batterien ein. Verbinden Sie das Kabel des Battery Packs mit einem freien Port auf der Erweiterungsplatine und schalten Sie es dann ein, um zu testen, ob die rechten Scheinwerfer ordnungsgemäß funktionieren.
    Einrichtung - Schritt 13
    Einrichtung - Schritt 14
    **Hinweis**: Sollten Sie Probleme mit nicht funktionierenden Lichtern haben und einen Defekt an einer Komponente vermuten, versuchen Sie bitte einen anderen Port auf der Erweiterungsplatine, um festzustellen, wo der Fehler liegt (am Licht oder an der Erweiterungsplatine). Um Probleme mit den Erweiterungsplatinen-Ports zu beheben, lesen Sie bitte den Abschnitt zur Fehlerbehebung bei Erweiterungsplatinen in unserer Online-Fehlerbehebungsanleitung. Verbinden Sie das zuvor entfernte Rad wieder, drehen Sie das Batmobil dann wieder um und fahren Sie mit dem nächsten Schritt fort.
    Einrichtung - Schritt 15
  4. Demontieren Sie die linke Scheinwerfersektion und wiederholen Sie dann Schritt 1 und 2, um weitere 3x Warm White 30cm Large Bit Lights zu installieren und die Scheinwerfersektion wieder zu verbinden.
    Einrichtung - Schritt 16
    Einrichtung - Schritt 17
    Einrichtung - Schritt 18
    Drehen Sie das Fahrzeug wieder auf die rechte Seite und trennen Sie das vordere linke Rad, dann biegen Sie die drei Kabel leicht in Hakenform und fädeln Sie die Kabel durch das folgende Loch hinter dem Rad. Fädeln Sie die Kabel durch und ziehen Sie sie vollständig im mittleren Bereich heraus, wie unten gezeigt.
    Einrichtung - Schritt 19
    Einrichtung - Schritt 20
    Einrichtung - Schritt 21
    Einrichtung - Schritt 22
  5. Befestigen Sie die Kabel um die Oberseite der Radachse, indem Sie die folgende graue Platte lösen, die Kabel darunter zwischen den Noppen verlegen und dann die Platte wieder oben anbringen. Es ist wichtig sicherzustellen, dass genügend Kabelschlupf vorhanden ist, damit sich das Rad vollständig nach links und rechts drehen kann.
    Einrichtung - Schritt 23
    Einrichtung - Schritt 24
    Ziehen Sie die drei Kabel vollständig aus dem Mittelteil heraus und verbinden Sie sie mit dem 12-Port Expansion Board. Schalten Sie das AA Battery Pack EIN, um zu testen, ob beide Scheinwerfer ordnungsgemäß funktionieren.
    Einrichtung - Schritt 25
    Einrichtung - Schritt 26
    **Hinweis**: Sollten Sie Probleme mit nicht funktionierenden Lichtern haben und einen Defekt an einer Komponente vermuten, versuchen Sie bitte einen anderen Port auf der Erweiterungsplatine, um festzustellen, wo der Fehler liegt (am Licht oder an der Erweiterungsplatine). Um Probleme mit den Erweiterungsplatinen-Ports zu beheben, lesen Sie bitte den Abschnitt zur Fehlerbehebung bei Erweiterungsplatinen in unserer Online-Fehlerbehebungsanleitung.
    Verbinden Sie das linke Rad wieder und drehen Sie das Set wieder um.
    Einrichtung - Schritt 27
    Einrichtung - Schritt 28
    Wir werden nun einen Lichteffekt hinter dem Frontgrill installieren. Trennen Sie zuerst die beiden oberen Sektionen, die ihn umgeben, und ziehen Sie dann die Grillsektion vollständig heraus.
    Einrichtung - Schritt 29
    Einrichtung - Schritt 30
    Ziehen Sie die hintere Radplatte wie unten gezeigt zurück.
    Einrichtung - Schritt 31
    Nehmen Sie das Rotating White 30cm Bit Light und fädeln Sie die Steckerseite des Kabels von oben durch die hintere Radplatte durch das folgende Loch.
    Einrichtung - Schritt 32
    Einrichtung - Schritt 33
    Nehmen Sie ein Adhesive Square und kleben Sie es an die Unterseite des Rotating Bit Light, dann kleben Sie das Bit Light oben in das Loch innerhalb der hinteren Radplatte, wie unten gezeigt:
    Einrichtung - Schritt 34
    Einrichtung - Schritt 35
  6. Fädeln Sie das Rotating Bit Light Kabel durch den unteren Bereich hinter dem Anschlusspunkt des Grills, drehen Sie dann das Fahrzeug um und ziehen Sie das Kabel wie unten gezeigt vollständig von unten heraus:
    Einrichtung - Schritt 36
    Einrichtung - Schritt 37
    Bevor wir den Frontgrill wieder anbringen, schieben Sie die hintere Radplatte wieder nach oben, aber stellen Sie sicher, dass Sie den Technic-Pin NICHT ganz zurückschieben, da er sonst das Rotating Bit Light im Inneren zerquetschen würde. Schieben Sie die hintere Radplatte so weit nach oben, dass Sie immer noch den Grat sehen können, der an der Seite der Radplatte entlangläuft.
    Einrichtung - Schritt 38
    Stellen Sie sicher, dass das Kabel des Rotating Bit Light nach oben zeigt, und verbinden Sie dann die Grillsektion sowie die beiden gewölbten Sektionen darüber wieder.
    Einrichtung - Schritt 39
  7. Führen Sie das Kabel des Rotating Bit Light von unterhalb des Fahrzeugs durch und ziehen Sie es aus dem Bereich heraus, wo sich alle Scheinwerferkabel befinden.
    Einrichtung - Schritt 40
    Einrichtung - Schritt 41
    Ziehen Sie das Kabel vollständig heraus und verbinden Sie es dann mit einem freien Port auf dem 12-Port Expansion Board. Schalten Sie das Battery Pack EIN, um zu testen, ob das Rotating Bit Light im Grill ordnungsgemäß funktioniert. Die LEDs sollten in einer rotierenden Reihenfolge leuchten, um einen schönen "Motoraufheulen"-Effekt im Grill zu erzeugen.
    Einrichtung - Schritt 42
  • Wir werden nun einige Lichter und Effekte für die Maschinengewehre installieren. Heben Sie zuerst diesen Abschnitt an und entfernen Sie die vordere Hälfte von jedem Gewehrabschnitt.
    Einrichtung - Schritt 43
    Demontieren Sie eines der Gewehre wie unten gezeigt, nehmen Sie dann ein White 15cm Bit Light und fädeln Sie das Steckerende des Kabels an der Vorderseite des Laufs herunter. Fädeln Sie es ganz durch. Die LED sollte fest im oberen Teil des Laufs sitzen, wobei die LED seitlich ausgerichtet ist. Verbinden Sie diesen Abschnitt wieder mit der unteren Hälfte des Gewehrs und stellen Sie sicher, dass das Kabel nach unten zeigt.
    Einrichtung - Schritt 44
    Wiederholen Sie diesen Schritt, um ein weiteres White 15cm Bit Light am anderen Gewehrabschnitt zu installieren.
    Einrichtung - Schritt 45
  • Nehmen Sie den linken Gewehrabschnitt und fädeln Sie das Kabel durch den Raum darunter, wo es herauskommt. Verbinden Sie das Gewehr wieder mit dem Basisabschnitt, drehen Sie dann das Fahrzeug auf die rechte Seite und ziehen Sie das Kabel an der folgenden Position heraus.
    Einrichtung - Schritt 46
    Einrichtung - Schritt 47
    Ziehen Sie das Kabel ganz nach unten, fädeln Sie es dann durch das Technic-Steckerloch darunter und ziehen Sie es aus dem Raum heraus, wo sich der Rest der Kabel befindet.
    Einrichtung - Schritt 48
    Einrichtung - Schritt 49
    Nehmen Sie das Gun Effects Board (GFX) und verbinden Sie das Bit Light Kabel mit dem Kanal 1 Anschluss. Stellen Sie sicher, dass der Kanalschalter für den "machine gun" (Maschinengewehr)-Effekt auf die Mitte eingestellt ist. Alternativ können Sie einen der anderen Gewehreffekte auswählen.
    Einrichtung - Schritt 50
    Nehmen Sie ein 5cm Connecting Cable und verbinden Sie es mit dem IN-Anschluss (+5V) auf dem Gun Effects Board. Verbinden Sie das andere Ende des Verbindungskabels mit einem freien Anschluss auf dem 12-Port Expansion Board. Schalten Sie das AA Battery Pack wieder ON (EIN), um zu testen, ob die Maschinengewehrbeleuchtung zusammen mit dem Maschinengewehr-Effekt funktioniert.
    Einrichtung - Schritt 51
    Einrichtung - Schritt 52
    Hinweis: Wenn Sie Probleme mit nicht funktionierenden Lichtern haben und ein Problem mit einer Komponente vermuten, versuchen Sie bitte einen anderen Anschluss auf dem Expansion Board, um zu überprüfen, wo der Fehler liegt (bei der Leuchte oder dem Expansion Board oder Effects Board). Um Probleme mit Expansion Board Anschlüssen zu beheben, lesen Sie bitte den Abschnitt zur Behebung von Expansion Board Problemen in unserer Online-Fehlerbehebungsanleitung.
  • Nehmen Sie den rechten Gewehrabschnitt und wiederholen Sie den vorherigen Schritt, um das Bit Light Kabel wieder zu verbinden und unter das Fahrzeug zu fädeln. Verbinden Sie das Kabel mit Kanal 3 auf dem Gun Effects Board.
    Einrichtung - Schritt 53
    Einrichtung - Schritt 54
    Schalten Sie die Stromversorgung ON (EIN), um zu testen, ob beide Maschinengewehrlichter ordnungsgemäß funktionieren. Sie sollten beide mit zufälligen Geschwindigkeiten feuern.
    Einrichtung - Schritt 55
  • Drehen Sie das Batmobile um und entfernen Sie die folgenden Abschnitte von der Rückseite des Fahrzeugs und von der Rückseite der Kabine.
    Einrichtung - Schritt 56
    Einrichtung - Schritt 57
  • Trennen Sie das AA Battery Pack vom 12-Port Expansion Board unter dem Batmobile, nehmen Sie dann ein 50cm Connecting Cable und verbinden Sie es mit einem freien Anschluss auf dem 12-Port Expansion Board.
    Einrichtung - Schritt 58
    Befolgen Sie die unteren Bilder, um das andere Ende des 50cm Kabels durch die folgenden Technic-Steckerlöcher in der Mitte zu fädeln und es zur Rückseite des Fahrzeugs zu führen.
    Einrichtung - Schritt 59
    Einrichtung - Schritt 60
    Ordnen Sie die Kabel von den Komponenten zur Vorderseite des Fahrzeugs, indem Sie sie zusammenfassen und zu einem ordentlichen Bündel verdrehen und falten. Stecken Sie sowohl das Effects Board als auch das Expansion Board in die mittleren Zwischenräume, wie unten gezeigt:
    Einrichtung - Schritt 61
    Einrichtung - Schritt 62
  • Ziehen Sie den restlichen Überschuss des 50cm Connecting Cable vollständig von der Rückseite heraus und verbinden Sie es dann mit einem 8-Port Expansion Board. Stecken Sie das Expansion Board in den folgenden Raum, der zum Inneren des Kofferraums führt.
    Einrichtung - Schritt 62
    Einrichtung - Schritt 63
    Drehen Sie das Fahrzeug wieder um, und Sie sollten das Expansion Board im Kofferraum des Fahrzeugs leicht erreichen können.
    Einrichtung - Schritt 64
  • Trennen Sie die folgenden Teile aus dem Inneren des Kofferraums. Wir werden diese Teile entsorgen, da wir diesen Platz benötigen, um das AA Battery Pack unterzubringen.
    Einrichtung - Schritt 65
    Einrichtung - Schritt 66
    Nehmen Sie ein 15cm Connecting Cable und verbinden Sie ein Ende mit dem 8-Port Expansion Board darunter. Verbinden Sie das andere Ende des Kabels mit dem IN-Anschluss auf dem NC Push Board.
    Einrichtung - Schritt 67
    Einrichtung - Schritt 68
    Nehmen Sie ein weiteres 15cm Connecting Cable und verbinden Sie ein Ende mit dem OUT-Anschluss auf dem NC Push Board. Verbinden Sie das andere Ende des Kabels mit einem 6-Port Expansion Board. Legen Sie alle diese Komponenten vorerst in den hinteren Bereich des Fahrzeugs.
    Einrichtung - Schritt 69
  • Trennen Sie den folgenden Abschnitt von beiden Seiten der Kabine.
    Einrichtung - Schritt 70
    Einrichtung - Schritt 71
    Trennen Sie die trans-schwarze 2×2 runde Bodenplatte von einem der Abschnitte, platzieren Sie dann ein Cool White 30cm Bit Light in der Mitte (LED nach oben gerichtet). Verbinden Sie die trans-schwarze 2×2 runde Bodenplatte wieder darüber, dann wiederholen Sie diesen Schritt, um ein weiteres Cool White 30cm Bit Light am anderen Abschnitt zu installieren.
    Einrichtung - Schritt 72
    Verbinden Sie jeden Abschnitt wieder mit dem Fahrzeug und stellen Sie sicher, dass das Kabel nach hinten zeigt. Ziehen Sie die dahinterliegende abgewinkelte Platte herunter, damit wir das Kabel sauber dahinter und zwischen den Noppen verlegen können. Verbinden Sie die Platte wieder, um die Verkabelung zu verbergen, wie unten gezeigt.
    Einrichtung - Schritt 73
    Einrichtung - Schritt 74
    Wiederholen Sie diesen Schritt, um den anderen Abschnitt wieder an der rechten Seite anzuschließen.
    Einrichtung - Schritt 75
    Einrichtung - Schritt 76
  • Verbinden Sie beide Bit Light Kabel, die wir gerade installiert haben, mit dem 6-Port Expansion Board aus Schritt 26, nehmen Sie dann das AA Battery Pack und legen Sie es in den hinteren Teil des Batmobiles, wobei der Schalter nach oben und am nächsten zur Rückseite zeigen sollte. Verbinden Sie das Battery Pack Kabel mit dem 8-Port Expansion Board (Verbinden Sie das Battery Pack NICHT mit dem 6-Port Expansion Board).
    Einrichtung - Schritt 77
    Einrichtung - Schritt 78
    Schalten Sie das AA Battery Pack ON (EIN), um zu testen, ob alle Lichter ordnungsgemäß funktionieren. Testen Sie, ob das NC Push Board ebenfalls ordnungsgemäß funktioniert. Drücken Sie den Hebel, um zu testen, ob die gerade installierten äußeren Kabinenlichter OFF (AUS) gehen. Die Lichter sollten sich reaktivieren, wenn der Druckhebel losgelassen wird.
    Einrichtung - Schritt 79
  • Nehmen Sie den folgenden Abschnitt, den wir gerade hinter der Kabine bewegt haben, und drehen Sie ihn um, damit wir von unten darauf zugreifen können. Nehmen Sie ein White Strip Light und verbinden Sie ein 15cm Connecting Cable damit.
    Einrichtung - Schritt 80
    Kleben Sie das Strip Light mit seiner selbstklebenden Rückseite in der folgenden Position unter diesen Abschnitt. Stellen Sie sicher, dass das Kabel nach rechts zeigt, biegen Sie es dann nach unten, sodass es zur Rückseite dieses Abschnitts zeigt, wie unten dargestellt.
    Einrichtung - Schritt 81
  • Bringen Sie diesen Abschnitt über das Batmobile, dann suchen Sie die NC Push Board und entfernen Sie das Schutzpapier auf der Rückseite, um den Klebstoff freizulegen. Mit dem Druckknopf nach vorne gerichtet, kleben Sie die NC Push Board unter den oberen Kabinenabschnitt in der folgenden Position. Stellen Sie sicher, dass die NC Push Board genau wie unten abgebildet montiert und exakt ausgerichtet ist, damit wir später keine Probleme beim Wiederverbinden dieses Abschnitts haben.
    Einrichtung - Schritt 82
    Einrichtung - Schritt 83
    Drehen Sie diesen Abschnitt um und verbinden Sie ihn wieder mit dem Heck des Batmobile, wobei Sie sicherstellen, dass alle Kabel sauber zwischen den Noppen darunter verlegt sind. Der Knopf der NC Push Board sollte leicht herausragen, sodass er beim Schließen der Kabinentür eingedrückt wird.
    Einrichtung - Schritt 84
    Suchen Sie das andere Ende des 15cm Connecting Cable vom White Strip Light und verbinden Sie es mit einem freien Port der 6-Port Expansion Board am Heck des Fahrzeugs. Schalten Sie das Battery Pack EIN, um zu testen, ob alle internen und externen Kabinenlichter ordnungsgemäß funktionieren. Die Lichter sollten sich aktivieren, wenn die Kabinentür geöffnet ist, und deaktivieren, wenn die Kabinentür geschlossen ist.
    Einrichtung - Schritt 85
    Einrichtung - Schritt 86
    Hinweis: Wenn Sie Probleme haben, dass die Lichter nicht funktionieren und ein Problem mit einer Komponente vermuten, versuchen Sie bitte einen anderen Port an der Expansion Board, um festzustellen, wo der Fehler liegt (am Licht oder an der Expansion Board oder Effects Board). Um Probleme mit Expansion Board Ports zu beheben, lesen Sie bitte den Abschnitt zur Fehlerbehebung von Expansion Board Problemen in unserer Online-Fehlerbehebungsanleitung.
    Ordnen Sie die Verkabelung der cool white Bit Lights, indem Sie sie falten und zu einem ordentlichen Bündel verdrehen. Verstauen Sie die gebündelten Kabel unter dem AA Battery Pack.
    Einrichtung - Schritt 87
    Einrichtung - Schritt 88
  • Wir werden nun die Rücklichter installieren. Zuerst alle folgenden Abschnitte vom Heck des Fahrzeugs wie unten gezeigt abnehmen.
    Einrichtung - Schritt 89
    Einrichtung - Schritt 90
    Einrichtung - Schritt 91
    Einrichtung - Schritt 92
    Unterlegen Sie ein großes Objekt wie ein Buch oder die Lichtbausatz-Box unter das Heck des Batmobile, damit Sie leicht die Unterseite des Hecks erreichen können, dann trennen Sie den folgenden Abschnitt von jeder Seite des Rücklichts.
    Einrichtung - Schritt 93
    Einrichtung - Schritt 94
  • Nehmen Sie die beiden Rücklichtabschnitte und zerlegen Sie das rechte Rücklicht wie unten beschrieben. Nehmen Sie ein Red 30cm Bit Light und fädeln Sie das Steckerende des Kabels durch die Oberseite der schwarzen runden Platte mit offener Noppe in der Mitte. Fädeln Sie das Bit Light ganz durch, dann biegen Sie es vorsichtig, sodass die LED flach an der Oberseite der Platte anliegt. Sichern Sie das Bit Light, indem Sie die transparente rote Schale oben wieder anbringen.
    Einrichtung - Schritt 95
    Einrichtung - Schritt 96
    Bringen Sie die schwarze Fliese unten wieder an, dann falten Sie das Kabel darunter, bevor Sie es wieder mit dem Rücklichtabschnitt verbinden. Stellen Sie sicher, dass das Kabel zur linken Seite zeigt, wie unten abgebildet:
    Einrichtung - Schritt 97
  • Nehmen Sie die folgenden drei Teile und tauschen Sie die schwarze runde Platte 1x1 gegen eine mitgelieferte schwarze runde Platte 1x1 mit offener Noppe aus. Nehmen Sie ein weiteres Red 30cm Bit Light und platzieren Sie es direkt über der Noppe der schwarzen Fliese. Sichern Sie es, indem Sie die mitgelieferte schwarze runde Platte mit offener Noppe oben anbringen. Bringen Sie die transparente rote runde Fliese wieder an.
    Einrichtung - Schritt 98
    Falten Sie das Bit Light Kabel unter die schwarze Fliese, bevor Sie es wieder mit dem Rücklichtabschnitt verbinden. Stellen Sie sicher, dass das Kabel zur linken Seite zeigt.
    Einrichtung - Schritt 99
    Einrichtung - Schritt 100
    Falten Sie beide Kabel an der linken Seite des Rücklichts herunter, dann verbinden Sie diesen Abschnitt wieder mit dem Heck des Batmobile. Stellen Sie sicher, dass beide Kabel in die Ecke gefaltet und zwischen den Noppen verlegt sind, bevor Sie den zuvor entfernten Abschnitt oben wieder anbringen.
    Einrichtung - Schritt 101
    Einrichtung - Schritt 102
    Fädeln Sie beide Kabel durch den folgenden Abschnitt, der zum Inneren des Kofferraums führt, dann ziehen Sie sie ganz von innen heraus. Verbinden Sie die beiden zuvor entfernten Abschnitte wieder mit der rechten Seite.
    Einrichtung - Schritt 103
    Einrichtung - Schritt 104
  • Wiederholen Sie die Schritte 32 und 33, um weitere 2x Red 30cm Bit Lights am linken Rücklichtabschnitt zu installieren, diesmal die Kabel zur rechten Seite verlegend.
    Einrichtung - Schritt 105
    Einrichtung - Schritt 106
    Einrichtung - Schritt 107
    Falten Sie die Kabel an der rechten Seite des Rücklichts herunter, dann verbinden Sie es wieder mit der linken Seite des Fahrzeugs. Stellen Sie sicher, dass Sie die Kabel sorgfältig in der Ecke verlegen, bevor Sie den zuvor entfernten Abschnitt oben wieder anbringen.
    Einrichtung - Schritt 108
    Einrichtung - Schritt 109
    Fädeln Sie die Kabel durch zum Inneren des Kofferraums, dann verbinden Sie die folgenden beiden Abschnitte wieder mit der linken Seite.
    Einrichtung - Schritt 110
    Einrichtung - Schritt 111
    Verbinden Sie alle vier Red Bit Light Kabel mit der 8-Port Expansion Board im Heck des Fahrzeugs, dann schalten Sie das Battery Pack EIN, um zu testen, ob alle Rücklichter ordnungsgemäß funktionieren.
    Hinweis: Wenn Sie Probleme haben, dass die Lichter nicht funktionieren und ein Problem mit einer Komponente vermuten, versuchen Sie bitte einen anderen Port an der Expansion Board, um festzustellen, wo der Fehler liegt (am Licht oder an der Expansion Board oder Effects Board). Um Probleme mit Expansion Board Ports zu beheben, lesen Sie bitte den Abschnitt zur Fehlerbehebung von Expansion Board Problemen in unserer Online-Fehlerbehebungsanleitung.
    Einrichtung - Schritt 112
    Einrichtung - Schritt 113
  • Nehmen Sie ein 5cm Connecting Cable und verbinden Sie es mit einem freien Port der 8-Port Expansion Board. Verbinden Sie das andere Ende des Kabels mit dem IN-Port der Flicker Effects Board (FFX).
    Einrichtung - Schritt 114
    Nehmen Sie ein neues 5cm Connecting Cable und verbinden Sie es mit einem der OUT-Ports der Flicker Effects Board, dann verbinden Sie das andere Ende des Kabels mit der verbleibenden 8-Port Expansion Board in diesem Kit.
    Einrichtung - Schritt 115
    Schieben Sie das AA Battery Pack vom Heck des Fahrzeugs heraus, dann ordnen Sie die Verkabelung, indem Sie die Rücklichtkabel falten und zu einem ordentlichen Bündel verdrehen. Verstauen Sie die gebündelten Kabel unter der roten Technikstange, dann schieben Sie das AA Battery Pack wieder hinein, wobei Sie sicherstellen, dass die neue 8-Port Expansion Board aus diesem Schritt weiterhin zugänglich ist.
    Einrichtung - Schritt 116
    Einrichtung - Schritt 117
  • Nehmen Sie den Jet-Abschnitt und entfernen Sie das obere Technikrad, dann entfernen Sie die 8 Platten von außen.
    Einrichtung - Schritt 118
    Wir werden Bit Lights an den folgenden 6 Positionen anbringen. Beachten Sie das folgende Bild als Referenz.
    Einrichtung - Schritt 119
    Nehmen Sie ein White 15cm Bit Light und kleben Sie es auf ein Klebepad. Fädeln Sie das Steckerende des Kabels durch den folgenden Zwischenraum, dann kleben Sie das Bit Light an die erste Position, wie unten gezeigt.
    Einrichtung - Schritt 120
    Einrichtung - Schritt 121
  • Mit der gleichen Methode wie im vorherigen Schritt installieren Sie weitere 5x White 15cm Bit Lights an diesen Jet-Abschnitten, wobei Sie sicherstellen, dass Sie die Bit Lights an den richtigen Positionen anbringen, wie unten gezeigt:
    Einrichtung - Schritt 122
    Drehen Sie diesen Abschnitt um und fahren Sie fort.
    Einrichtung - Schritt 123
    Einrichtung - Schritt 124
  • Befestigen Sie das Technik-Rad wieder oben, wobei Sie sicherstellen, dass die Löcher des Rads mit den Stellen übereinstimmen, an denen die Bit Lights darunter installiert sind.
    Einrichtung - Schritt 125
    Befestigen Sie die 8 Platten wieder an der Außenseite des Jet-Abschnitts. Trennen Sie dann von hinten die Kabel in zwei Gruppen. Verdrillen oder flechten Sie die Kabel wie unten gezeigt.
    Einrichtung - Schritt 126
    Führen Sie die beiden Kabelgruppen ganz durch die folgenden zwei Zwischenräume. Verbinden Sie dann den Jet-Abschnitt wieder, wobei Sie sicherstellen, dass die beiden Kabelgruppen direkt zu jeder Seite liegen.
    Einrichtung - Schritt 127
    Einrichtung - Schritt 128
    Einrichtung - Schritt 129
    Verbinden Sie alle sechs Kabel mit der 8-Port Expansion Board. Schalten Sie dann das AA Battery Pack ein, um zu testen, ob die Jet-Lichter funktionieren und einwandfrei flackern.
    Testen Sie, ob die Maschinengewehre noch hoch- und heruntergefahren werden können, indem Sie den Jet-Abschnitt drehen. Sollten Probleme auftreten, prüfen Sie, ob die beiden Gruppen der Bit Light Kabel des Jets sauber getrennt und genau wie in den vorherigen Schritten gezeigt installiert sind.
    Einrichtung - Schritt 130
    Einrichtung - Schritt 131
  • Befestigen Sie alle Abschnitte wieder, die die Rückseite des Fahrzeugs umgeben.
    Einrichtung - Schritt 132
    Um auf die Batterie zuzugreifen, entfernen Sie einfach die Abdeckung.
    Einrichtung - Schritt 133
  • Damit ist die Installation des Light My Bricks Star Wars 1989 Batmobile Light Kit endlich abgeschlossen. Wir danken Ihnen für den Kauf dieses Produkts und hoffen, dass Sie VIEL FREUDE daran haben!
    Einrichtung - Schritt 134
    Einrichtung - Schritt 135

    Anleitung herunterladen

    Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

    LIGHT MY BRICKS 76139 Anleitung herunterladen

    Verfügbare Sprachen

    Inhaltsverzeichnis
