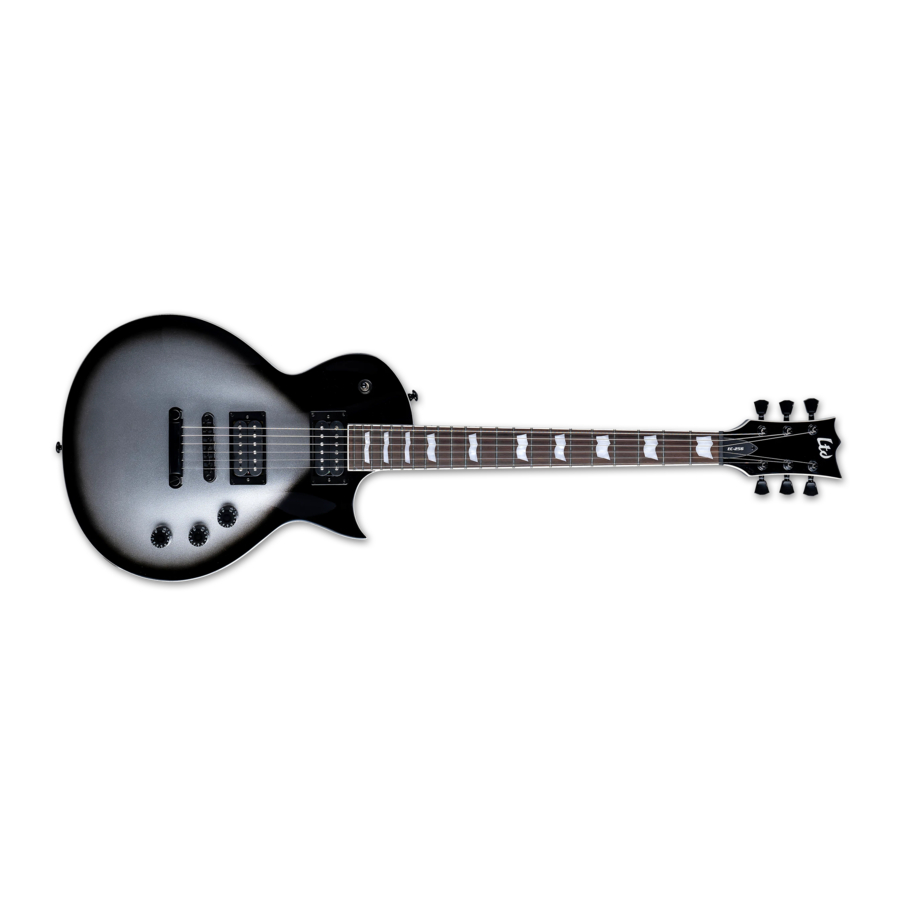

ESP EC-256 Handbuch

GITARRENANATOMIE

1. Stimmwirbel
2. Stimmachse
3. Halsstababdeckung
4. Saitenniederhalter
5. Klemmsattel
6. Griffbrett
7. Bünde
8. Lagepunkte
9. Hals-Tonabnehmer
10. Steg-Tonabnehmer
11. Tonabnehmer-Wahlschalter
12. Tonabnehmer-Höhenschraube
13. Tonabnehmer-Rahmen
14. Regler
15. Brücke (Tremolo)
16. Drehbolzen
17. Tremolohebel
18. Gurtpin
19. Kopfplatte
20. Hals
21. Halsbefestigungsschrauben / Halsfuß
22. Halsplatte
23. Korpus
24. Tremolo-Federfach
25. Elektronikfach
26. Batteriefach

ALLGEMEINE WARTUNG

Ihr ESP Instrument wurde gebaut, um Ihnen viele Jahre lang Freude zu bereiten. Bitte beachten Sie, dass der ordnungsgemäße Betrieb Ihres Instruments regelmäßige Pflege und Wartung erfordert. Befolgen Sie die unten beschriebenen einfachen Wartungsrichtlinien, um sicherzustellen, dass Ihr Instrument weiterhin einwandfrei funktioniert und optimal aussieht. Hinweis: Obwohl Ihr Instrument von unserem Qualitätssicherungsteam geprüft wurde, empfiehlt ESP dringend, Ihre Gitarre für eine Erstkonfiguration zu einem qualifizierten Reparaturwerkstatt zu bringen. Da jeder Spieler seine eigenen Setup-Vorlieben hat, die seinem Spielstil entsprechen, wird dies sicherstellen, dass Ihre Gitarre für Sie optimal funktioniert.

Reinigung

Die regelmäßige Reinigung Ihrer Gitarre ist eine der besten Möglichkeiten, die Oberfläche zu erhalten und die Lebensdauer der Saiten zu verlängern. Reinigen Sie Ihre Gitarre nach jedem Gebrauch und wischen Sie dabei das Griffbrett und die Saiten sowie alle verchromten Teile wie Stimmmechaniken, Tonabnehmer, Brücke usw. ab. Achten Sie darauf, jeglichen Schweiß zu entfernen, da dieser zu Korrosion und Rost an Metallteilen und Saiten führen kann. Wir empfehlen, alle Metallteile der Brücke bei jedem Saitenwechsel gründlich zu reinigen und zu schmieren, um Korrosion und Rost durch Schweiß zu verhindern. Für hochglanzlackierte Oberflächen wie Korpus, Halsrückseite und Kopfplatte empfehlen wir die Verwendung eines speziell für Musikinstrumente entwickelten Poliersprays. Leicht mit einem weichen Gitarrenpoliertuch oder Baumwolltuch auftragen. Die Verwendung anderer Tücher wird die Oberfläche Ihres Instruments höchstwahrscheinlich zerkratzen. Verwenden Sie keine Lösungsmittel oder scheuernden Reinigungsmittel! Hinweis: Um eine Satin-Oberfläche zu reinigen, verwenden Sie ein trockenes Tuch und wischen Sie einfach leicht, um Staub oder Ablagerungen zu entfernen.

Zubehör

Seien Sie vorsichtig bei der Verwendung von Gitarrengurten aus Kunststoff, Vinyl oder Kunstleder; Gitarrenständern und Wandhalterungen, die Operationsgummischläuche verwenden, oder anderen Zubehörteilen, die die Oberfläche Ihres Instruments berühren könnten. Diese Materialien können mit der Oberfläche Ihres Instruments reagieren oder Schäden verursachen. Bevor Sie einen Gitarrengurt mit Ihrer Gitarre verwenden, stellen Sie sicher, dass sowohl die Gurtpins als auch Ihr Gurt beim Verbinden sicher befestigt sind. Ein hölzerner Gitarrenkorpus kann mit den werkseitigen Gurtpinschrauben nur eine begrenzte Kraft aushalten und ist für den Einsatz unter normalen Spielbedingungen vorgesehen. Wenn Sie beabsichtigen, Ihre Gitarre stärkerer physischer Kraft auszusetzen als unter normalen Spielbedingungen, sollten Sie größere oder längere Schrauben verwenden. Wenn Sie sich entscheiden, Ihre Gurtpins oder Schrauben zu wechseln, stellen Sie sicher, dass die neuen Pins korrekt installiert werden, um Schäden an Ihrer Gitarre zu vermeiden (wir empfehlen Ihnen, dies von einem qualifizierten Reparaturtechniker durchführen zu lassen). Hinweis: Schäden, die auf einen Defekt des Gurtpins oder auf Schäden zurückzuführen sind, die beim Wechseln Ihrer Pins entstehen, sind nicht durch die begrenzte lebenslange Garantie von ESP abgedeckt.

Griffbretter

Griffbretter aus Palisander und Ebenholz enthalten natürliche Öle, die mit der Zeit austrocknen können. Scharfe oder hervorstehende Bundkanten sowie ein helleres Aussehen der Griffbrettfarbe können Anzeichen für trockenes Holz sein. In beiden Fällen können Sie das Holz wieder in seinen ursprünglichen Glanz versetzen und es vor dem Austrocknen schützen, indem Sie regelmäßig etwas Zitronenöl auftragen. Entfernen Sie alle Saiten und tragen Sie dann eine kleine Menge des Öls auf ein sauberes, fusselfreies Tuch auf. Reiben Sie das Öl in das gesamte Griffbrett ein (es wird nur eine kleine Menge benötigt). Wischen Sie das Griffbrett sofort mit einem sauberen, fusselfreien, trockenen Tuch ab, um überschüssiges Öl zu entfernen.

Lagerung

Wenn Sie Ihre Gitarre nicht spielen, bewahren Sie sie in ihrem Koffer auf. Wenn Sie keinen Koffer besitzen, empfehlen wir dringend, einen ESP Hartschalenkoffer oder ein Gigbag zu kaufen. Die Verwendung eines Koffers bietet den bestmöglichen Schutz vor Beschädigungen und verhindert, dass Ihr Instrument Staub ansammelt, was die Reinigung erschwert. Halten Sie Ihre Gitarre unter normalen Spiel- und Lagerbedingungen gestimmt. Wenn Sie Ihre Gitarre über einen längeren Zeitraum lagern oder mit dem Flugzeug reisen möchten, lockern Sie die Saiten, um etwas Spannung abzubauen, aber entfernen Sie sie nicht (ein oder zwei Umdrehungen jedes Stimmwirbels genügen). Lagern Sie Ihre Gitarre immer bei Raumtemperatur. Vermeiden Sie es, Ihre Gitarre extrem heißen, kalten, feuchten oder trockenen Bedingungen auszusetzen. Lassen Sie Ihre Gitarre NIEMALS in einem heißen oder kalten Auto oder Kofferraum liegen – dies wird höchstwahrscheinlich schwere Schäden an Ihrer Gitarre verursachen! Hinweis: Schäden an Ihrem Instrument, die durch Vernachlässigung oder extreme Temperaturen verursacht werden, sind nicht durch die begrenzte lebenslange Garantie von ESP abgedeckt.

STIMMEN IHRER GITARRE

Stimmen Sie Ihr Instrument mit den Stimmwirbeln, um die Tonhöhe zu erhöhen oder zu senken. Hinweis: Bei einer Gitarre mit einem Klemm-Tremolo-System müssen Sie zuerst den Klemmsattel lockern, bevor Sie die Stimmung mit den Stimmmechaniken einstellen können. Obwohl Klemm-Tremolo-Systeme Feinstimmer an der Brücke haben, ermöglichen diese nur eine begrenzte (Fein-)Stimmung. Eine Drehung der Stimmwirbel gegen den Uhrzeigersinn erhöht die Tonhöhe der Saite, während eine Drehung im Uhrzeigersinn die Tonhöhe der Saite, die Sie stimmen, senkt. Stimmen Sie Ihre Gitarre von den tiefsten zu den höchsten Saiten. Nachdem Sie dies einmal getan haben, überprüfen Sie die Stimmung erneut. Bei einigen Instrumenten müssen Sie dies ein paar Mal tun, besonders wenn die Saiten neu sind oder Sie eine Gitarre mit einem schwebenden Tremolo-Steg haben. Das Stimmen einer Saite kann die anderen Saiten beeinflussen, und es ist notwendig, die Stimmung erneut zu überprüfen, bis alle Saiten die gewünschte Tonhöhe halten. Hinweis: Neue Saiten neigen dazu, sich zu dehnen und zu verstimmen, bis sie sich gesetzt haben. Es ist eine gute Idee, die Saiten zu dehnen, wenn Sie gerade einen neuen Satz aufgezogen haben. Tun Sie dies nach dem ersten Stimmen, indem Sie Noten biegen und jede Saite physisch dehnen, indem Sie sie vom Griffbrett wegziehen (achten Sie darauf, nicht zu stark zu ziehen, da Sie sonst eine Saite reißen könnten). Wiederholen Sie nach gründlichem Dehnen der Saiten den Stimmvorgang. Hinweis: Für Standard-Gitarren- und Bassstimmungen beachten Sie bitte die Tabelle unter Werkssaitenstärken.

SAITEN & STIMMMECHANIKEN

Wir empfehlen dringend, Ihre Saiten recht oft zu wechseln. Wenn Sie täglich spielen, empfehlen wir, die Saiten alle 1 oder 2 Wochen zu wechseln. Ein neuer Satz Saiten klingt klar und präzise, während ein alter Satz dumpf klingt und ungewöhnliches Schnarren und tote Töne erzeugen kann. Wenn Sie bemerken, dass Ihre Saiten schmutzig oder verfärbt sind oder ein ungewöhnliches Schnarren oder einen dumpfen Klang erzeugen, dann ist es definitiv Zeit, einen neuen Satz Saiten auf Ihre Gitarre zu ziehen. Überprüfen Sie Ihre neuen Saiten immer und stellen Sie sicher, dass sie glatt und frei von Mängeln sind, bevor Sie sie installieren. Wenn es Unregelmäßigkeiten wie Knicke, Verdrehungen oder andere Herstellungsfehler gibt, verursachen diese Schnarren und falsche Töne sowie Klangverzerrungen. Wir empfehlen, die Saiten einzeln zu wechseln, damit nicht die gesamte Spannung vom Hals genommen wird. Dies erleichtert das Neujustieren und Einrichten des Halses. Wenn Ihre Gitarre ein Double-Locking-Tremolo hat, lesen Sie bitte den Abschnitt zum Besaiten dieser Modelle.

Saitenstärken

ESP Gitarren werden in unserem Werk mit den folgenden Saitenstärken besaitet. Die Verwendung derselben Saitenstärke wird Ihnen wahrscheinlich etwas Zeit beim Einrichten und Neujustieren Ihres Instruments nach dem Saitenwechsel ersparen. Hinweis: Die Saitenstärke ist Geschmackssache, und einige Spieler werden sich mit einer anderen Saitenstärke als der angegebenen wohler fühlen, insbesondere bei der Verwendung alternativer Stimmungen. Wenn Sie zu einer dickeren Saitenstärke wechseln möchten, wenden Sie sich bitte an einen qualifizierten Reparaturtechniker, der dies für Sie übernimmt – die Verwendung einer dickeren Saitenstärke erfordert das Neuschlitzen des Sattels, das Einstellen des Halsstabs und die Änderung anderer Einstellungen und sollte nur von einem qualifizierten Reparaturtechniker durchgeführt werden.

Besaiten Ihrer Gitarre oder Ihres Basses

Beim Aufwickeln von Saiten auf die Stimmachse sollten Sie diese immer fest und gleichmäßig wickeln, um ein Verrutschen zu vermeiden, das bei Lücken auftreten kann. Verwenden Sie immer mindestens 2 oder 3 Wicklungen um die Achse, beginnend von oben nach unten. Als Faustregel gilt: Lassen Sie beim Besaiten einer Gitarre etwa 5 cm (2 Zoll) und beim Besaiten eines Basses etwa 8 cm (3 Zoll) Spielraum zusätzlich. Bei unumsponnenen oder blanken Saiten befolgen Sie das Diagramm (Abbildung 1), das detailliert zeigt, wie diese Saiten auf die Achse montiert werden, um ein Verrutschen zu verhindern.

Abbildung 1: Aufziehen blanker Saiten

1. Führen Sie das Saitenende in die Stimmachse ein (achten Sie darauf, genügend Spielraum für einige Wicklungen um die Achse zu lassen).
2. Wickeln Sie das Saitenende im Uhrzeigersinn um die Achse und unter die Saite, wo sie in die Achse geführt wird (gegen den Uhrzeigersinn beim Besaiten der Stimmmechaniken auf der Diskantseite der Kopfplatte).
3. Ziehen Sie das Saitenende fest über sich selbst, sodass eine Art Knoten entsteht (das Saitenende kann dann nach unten gebogen und sauber am Knoten abgeschnitten werden).
4. Stimmen Sie auf die Tonhöhe, wobei Sie darauf achten, dass sich die Wicklungen sauber an der Stimmachse nach unten winden.

Für Stimmachse, bei denen die Saite in die Achse eingeführt werden muss (die meisten Bassmechaniken), müssen die Saiten im Voraus auf Länge geschnitten werden. Verwenden Sie einen Saitenschneider und stellen Sie sicher, dass Sie sie lang genug schneiden, um genügend Wicklungen um die Achsen zu ermöglichen. (Wenn Sie unsicher sind, ist es besser, länger als kürzer zu schätzen. Sie können immer mehr Länge vom Saitenende abschneiden, aber Sie können keine Länge hinzufügen, sobald Sie sie abgeschnitten haben).

Hinweis: Saiten werden immer im Uhrzeigersinn um die Achsen auf der Bassseite und gegen den Uhrzeigersinn um die Achsen auf der Diskantseite der Kopfplatte gewickelt.

Hinweis: Wenn Ihre Gitarre Klemmmechaniken (Abbildung 2) hat, müssen Sie keine Wicklungen auf die Achse legen. Schneiden oder lösen Sie einfach die alte Saite und lockern Sie den Klemmstift, indem Sie das Rändelrad gegen den Uhrzeigersinn drehen. Entfernen Sie die alte Saite und führen Sie die neue Saite durch das Achsenloch. Ziehen Sie das Rändelrad im Uhrzeigersinn fest, um den Stift an der Saite zu arretieren. Stimmen Sie die Saite auf die Tonhöhe, ohne Wicklungen auf der Achse, und schneiden Sie die überschüssige Saite ab. Hinweis: Entfernen Sie das Rändelrad nicht und verwenden Sie keine Zange, um Klemmmechaniken festzuziehen/zu lösen. Hinweis: Wenn Sie Gotoh Klemmmechaniken haben, befindet sich kein Rändelrad auf der Rückseite der Mechanik. Um die Gitarre zu besaiten, führen Sie die Saite einfach durch und stimmen Sie wie gewohnt, und die Stimmachse rastet automatisch ein. Die Mechanikverriegelung kann oben an der Stimmachse mit einem geraden Schraubendreher oder einer kleinen Münze gelöst werden (gegen den Uhrzeigersinn auf der Bassseite der Kopfplatte / im Uhrzeigersinn auf der Diskantseite der Kopfplatte).

Einstellung der Stimmmechaniken

Die meisten ESP Gitarren verfügen über einstellbare Stimmmechaniken. Oftmals können sich diese Teile mit der Zeit lockern, daher ist es eine gute Idee, die Spannung beim Saitenwechsel zu überprüfen. Wenn Sie jemals die Spannung oder das Gefühl einer Stimmmechanik ändern müssen, ziehen Sie diese einfach mit einem kleinen Kreuzschlitz- oder Schlitzschraubendreher fest (im Uhrzeigersinn) oder lösen Sie sie (gegen den Uhrzeigersinn) (Abbildung 3). Diese Schraube sollte fest sitzen, aber achten Sie darauf, nicht zu fest anzuziehen, da das Gewinde der Schraube leicht überdreht werden kann.

Abbildung 3: Spannung der Stimmmechanik

HALS & HALSSTAB

Alle ESP Instrumente verfügen über einen einstellbaren Halsstab im Inneren des Halses. Die Funktion eines Halsstabs besteht darin, eine Anpassung gegen die Saitenspannung am Hals zu ermöglichen. Die häufigsten Gründe, warum eine Halsstab-Einstellung erforderlich sein könnte, sind: Änderung der Saitenstärke, Änderung der Stimmung, Umwelteinflüsse wie Hitze oder Feuchtigkeit. Ihre Gitarre wird schlecht funktionieren, wenn der Halsstab nicht richtig eingestellt ist, daher ist es wichtig zu erkennen, wann Ihr Hals eine Halsstab-Einstellung benötigt. Die Halsstab-Einstellung sollte regelmäßig vorgenommen werden, um Ihre Gitarre spielbar zu halten. Die Einstellung des Halsstabs ist der erste Schritt bei der Einrichtung eines Instruments, damit es richtig spielt. Sie sollten die Halsstab-Einstellung immer vor dem Einstellen der Saitenlage vornehmen, da die Einstellung des Halsstabs die Höhe der Saiten beeinflusst.

Hinweis: Die meisten ESP Gitarren sind mit Zwei-Wege-Halsstäben ausgestattet. Ein gewöhnlicher Halsstab kann bis zu dem Punkt gelockert werden, an dem keine weitere Einstellung gegen den Uhrzeigersinn mehr möglich ist. In den meisten Fällen bedeutet dies, den Hals zu ersetzen oder dickere Saitenstärken zu verwenden, um den Hals wieder in eine Position zu bringen, in der er nicht nach hinten gebogen ist. Dies wird bei Ihrer Gitarre niemals passieren, da sie einen Zwei-Wege-Halsstab besitzt.

Einstellen des Halsstabs

Um den Halsstab einzustellen, suchen Sie zuerst den Zugang zum Halsstab an der Kopfplatte (Abbildung 4) oder am Halsende am Korpusübergang (Abbildung 5), entfernen Sie die Halsstababdeckung und führen Sie den passenden Inbusschlüssel (4 mm) oder Ringschlüssel (8 mm) zum Einstellen ein. Drehen Sie gegen den Uhrzeigersinn zum Lockern und im Uhrzeigersinn zum Festziehen.

Hinweis: Wenn der Zugang zur Halsstabmutter nicht sichtbar ist, befindet er sich möglicherweise im Hals-Pocket (Abbildung 6) – dies erfordert das Abnehmen des Halses vom Korpus, um den Halsstab einzustellen.

Hinweis: Halsstab-Einstellungen sollten nur von einem qualifizierten Techniker durchgeführt werden. Eine unsachgemäße oder übermäßige Einstellung des Halsstabs kann zu Schäden am Gitarrenhals führen und ist nicht von der ESP eingeschränkten lebenslangen Garantie abgedeckt.

Halskrümmung prüfen

Die korrekte Einstellung des Halsstabs wird durch das Ausmaß der Krümmung oder Entlastung des Halses bestimmt. Um die Halskrümmung zu prüfen, halten Sie Ihre Gitarre in Spielposition und prüfen Sie die tiefe E- und hohe E-Saite mit der folgenden Methode (Abbildung 7). Halten Sie mit Ihrer Greifhand die Saite am ersten Bund fest. Drücken Sie nun mit dem Daumen Ihrer Schlaghand dieselbe Saite im Bereich des Hals-Korpus-Übergangs (ungefähr am 16. Bund) nieder. Während Sie beide Abschnitte der Saite festhalten, strecken Sie den Zeigefinger Ihrer Schlaghand so weit wie möglich in den mittleren Bereich des Halses (Bünde 7-9) und tippen Sie die Saite auf die Bünde. Die Strecke, die die Saite zurücklegt, um die Bünde zu erreichen, ist das Maß der Krümmung im Hals (Sie können diese Distanz auch mit Fühlerlehren messen, aber es ist nicht notwendig). Eine leichte Krümmung ist wünschenswert, aber nicht zu viel. Etwa 0,3 mm - 0,5 mm (0,010" - 0,020") sind normalerweise ausreichend. Eine zu starke Krümmung führt zu übermäßigem Schnarren im mittleren Bereich des Halses und dazu, dass die Saiten in diesem Bereich weiter von den Bünden entfernt sind, was das Spielen erschwert. Eine zu geringe Krümmung oder eine Rückwölbung des Halses führt zu übermäßigem Schnarren bei leeren Saiten und gegriffenen Noten im Bereich des Sattels und senkt die Saitenlage über das gesamte Griffbrett zu stark ab.

Sobald Sie das Ausmaß der Krümmung im Hals ermittelt haben, stellen Sie den Halsstab entsprechend ein (Abbildung 8). Lockern Sie den Halsstab (gegen den Uhrzeigersinn), wenn Ihr Hals eine Rückwölbung aufweist. Ziehen Sie den Halsstab fest (im Uhrzeigersinn), wenn Ihr Hals unterwölbt ist (zu viel Krümmung).

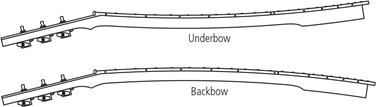

Abbildung 8: Halskrümmung oder Entlastung

Hinweis: Lockern Sie den Halsstab um nicht mehr als 1/4 Umdrehung, stimmen Sie die Gitarre dann und prüfen Sie die Halskrümmung erneut, bis Ihr Hals korrekt eingestellt ist.

SAITENLAGE

Die Saitenlage (oder Höhe) bezieht sich auf den Abstand zwischen den Saiten und den Bünden (Abbildung 9). Dieser Abstand wird am 12. Bund gemessen, und zwar von der Oberseite des Bundes zur Unterseite der Saite sowohl bei der hohen als auch bei der tiefen äußeren Saite.

Abbildung 9: Saitenlage

Die Saitenlage wird bei jedem Instrument eingestellt, bevor es an autorisierte ESP Händler versandt wird. Es gibt jedoch viele Faktoren, die die Saitenhöhe beeinflussen und sie verändern können. Der Hauptfaktor ist in der Regel eine Änderung der Temperatur und/oder Luftfeuchtigkeit. Da unsere Instrumente durch verschiedene Klimazonen an ihr endgültiges Ziel versandt werden, muss Ihre Gitarre möglicherweise neu eingestellt werden, um sie wieder auf die ESP Werksspezifikationen zu bringen. Andere Faktoren, die die Saitenlage beeinflussen, sind die Änderung der Saitenstärke und/oder der Stimmung. Eine hohe Saitenlage erschwert das Spielen Ihrer Gitarre, während eine niedrige Saitenlage zu übermäßigem Schnarren und unklaren Tönen führt. Wenn Ihre Gitarre eine Anpassung der Saitenlage benötigt, suchen Sie Ihr spezifisches Brückensystem und finden Sie die Höhenverstellschrauben, um Ihre Gitarre richtig einzustellen. Sie benötigen ein genaues 6-Zoll-Stahllineal, um diesen Abstand korrekt zu messen.

Hinweis: Stellen Sie sicher, dass Sie Ihre Gitarre richtig gestimmt und den Halsstab eingestellt haben, bevor Sie die Saitenhöhe anpassen, da eine Wiederholung dieser Einstellungen die Höhe der Saiten erheblich verändern wird.

Hinweis: Eine niedrigere Einstellung Ihrer Saitenlage als die Werkseinstellungen kann zu Schnarren oder Rasseln führen und wird nicht empfohlen. Wenn Sie übermäßiges Schnarren oder Rasseln feststellen, wenden Sie sich bitte an einen qualifizierten Reparaturtechniker oder überprüfen Sie Ihre Hals- und Saitenhöhe.

Beachten Sie die folgenden empfohlenen ESP Werks-Saitenhöheneinstellungen für Ihre Gitarre oder Ihren Bass.

Hinweis: Das Wechseln der Saitenstärke kann Anpassungen für Halsstab, Tremolo, Saitenlage und Intonation erforderlich machen.

INTONATION

Abbildung 10: Intonation
Intonation bei einer Gitarre bezieht sich darauf, wie gut die Gitarre in sich gestimmt ist, wenn dieselbe Note oder derselbe Akkord an verschiedenen Stellen des Griffbretts gespielt wird. Eine korrekte Intonation wird erreicht, indem die Länge jeder Saite am Saitenreiter (an der Brücke gelegen) angepasst wird, um unterschiedliche Saitenstärken, Stimmungen, Höhen und Saitenmaterialien auszugleichen. Durch das Verschieben jedes Saitenreiters an die richtige Position klingt Ihre Gitarre stimmiger, wenn Sie über verschiedene Bereiche des Griffbretts spielen.

Die Intonation wird eingestellt, indem der gegriffene Ton am 12. Bund mit dem leeren Flageolett-Ton am 12. Bund verglichen und der Saitenreiter so eingestellt wird, dass diese beiden Töne gleich sind. (Um den Flageolett-Ton am 12. Bund zu erzeugen, legen Sie einen Finger Ihrer Greifhand leicht direkt über den 12. Bund, lassen Sie Ihren Finger auf der Saite ruhen und schlagen Sie diese Saite normal mit Ihrer Schlaghand an.) Der 12. Bund ist der exakte Mittelpunkt der Mensur der Gitarre (Abstand vom Sattel zum Intonationspunkt an der Brücke), und durch die Einstellung des Saitenreiters für jede Saite stimmen Sie diese Saite im Wesentlichen auf ihre optimale Position fein (Abbildung 10). Finden Sie heraus, welchen Brückentyp Ihre Gitarre hat und suchen Sie die Intonationsschrauben, um die Position des Saitenreiters anzupassen. Stellen Sie sicher, dass Sie Ihre Gitarre gestimmt und den Halsstab und die Saitenlage eingestellt haben, bevor Sie mit der Intonation beginnen, da dies der letzte Schritt im Setup-Prozess sein sollte.

Verwenden Sie ein elektronisches Stimmgerät und spielen Sie den Flageolett-Ton am 12. Bund. Spielen Sie nun den gegriffenen Ton am 12. Bund. Wenn der gegriffene Ton zu hoch ist, bewegen Sie den Saitenreiter zurück (vom Hals weg). Wenn der gegriffene Ton zu tief ist, bewegen Sie den Saitenreiter vorwärts (zum Hals hin). Bei einigen Gitarren müssen Sie die Saite möglicherweise zuerst lockern, bevor Sie den Saitenreiter bewegen. Nachdem Sie den Saitenreiter eingestellt haben, stimmen Sie die Saite neu und wiederholen Sie diesen Vorgang, bis Sie den gegriffenen Ton mit dem Flageolett-Ton übereinstimmen lassen können.

Hinweis: Wenden Sie beim Greifen der Noten während der Intonationsanpassungen einen gleichmäßigen Druck an, damit alle Ihre Saiten entsprechend dem gleichen Greifdruck intoniert werden. Dies führt zu einer genaueren Intonation, wenn Sie fertig sind.

PICKUP-EINSTELLUNG

Alle in ESP Gitarren verwendeten magnetischen Tonabnehmer sind einstellbar. Das Anheben oder Absenken eines Tonabnehmers erhöht oder verringert die Ausgangsleistung Ihrer Gitarre für diesen Tonabnehmer. Die Tonabnehmerhöhen sollten so eingestellt werden, dass beide Tonabnehmer im Vergleich zueinander etwa den gleichen Lautstärkepegel aufweisen (so stellen wir die Tonabnehmer ab Werk ein). Sie können die Höhe der Tonabnehmer jedoch ändern wollen, um einen unterschiedlichen Ausgangspegel für jeden Tonabnehmer zu erzielen. Da die Tonabnehmer magnetisch sind, ist es wichtig, sie nicht zu nah an die Saiten einzustellen. Wenn ein Tonabnehmer zu nah an den Saiten ist, beeinträchtigt er die Saitenschwingung und könnte zu schwingenden oder schwankenden Tönen, zusätzlichem Bundschnarren und Verzerrungen führen. Wenn Sie diese Probleme bemerken, senken Sie den Tonabnehmer ab, bis die Töne klar klingen. Verwenden Sie einen kleinen Schraubendreher, um die Tonabnehmerhöhe einzustellen (es gibt normalerweise 2 Höheneinstellschrauben für jeden Tonabnehmer – eine auf der Bassseite und die andere auf der Diskantseite).

Hinweis: Einige Instrumente verfügen über Tonabnehmer mit einstellbaren Polstücken, mit denen Sie die individuellen Ausgangspegel jeder Saite anpassen können.

Die folgenden Werte sind die maximalen Steg-Tonabnehmerhöhen, wie sie im ESP Werk eingestellt werden. Die Tonabnehmerhöhe wird von der Oberseite des Tonabnehmers bis zur Unterseite der Saite gemessen, während die Saiten am letzten Bund auf das Griffbrett gedrückt werden. Beachten Sie, dass die Tonabnehmerhöhen nicht exakt auf einem bestimmten Niveau oder einer Spezifikation für den korrekten Betrieb Ihres Instruments liegen müssen. Jeder Spieler kann seine eigenen Tonabnehmerhöhen entsprechend seinen gewünschten Ausgangspegeln einstellen.

Hinweis: Aktive Tonabnehmer haben eine geringere magnetische Anziehung und können näher an die Saiten eingestellt werden als passive Tonabnehmer.

BEDIENUNGSELEMENTE / ELEKTRONIK

Im Folgenden finden Sie einige kurze Beschreibungen der grundlegenden elektronischen Bedienelemente und Terminologie. Für spezifischere Informationen zu Ihrem genauen Modell beachten Sie bitte die Steuerungsanordnungen und Diagramme (Abbildung 12) oder besuchen Sie unsere Website unter www.espguitars.com.

Hinweis: Die meisten Bedienknöpfe können leicht festgezogen oder entfernt werden, indem man einen 2,0-mm-Innensechskantschlüssel oder einen Schlitzschraubendreher verwendet, um die Madenschraube an der Seite des Knopfs einzustellen. Wenn ein Knopf lose wird, sollten Sie zuerst den Knopf entfernen und die Steuerung überprüfen, um sicherzustellen, dass sie richtig am Korpus befestigt ist, bevor Sie den Knopf wieder auf die Steuerachse festziehen. Eine lockere Steuerachse kann leicht mit einem verstellbaren Schraubenschlüssel festgezogen werden. Sie müssen die Elektronik-Rückplatte entfernen und die Steuerung von der Rückseite der Gitarre festhalten, während Sie die Mutter von der Oberseite des Korpus festziehen. Dies stellt sicher, dass Sie die Bedienelemente nicht verschieben oder Kabelverbindungen beschädigen / brechen.

Lautstärkeregler

Steuert den Gesamtausgangspegel der Gitarre. Durch Drehen des Knopfs im Uhrzeigersinn wird die Lautstärke erhöht, während durch Drehen gegen den Uhrzeigersinn die Lautstärke verringert wird. Einige Instrumente verfügen über mehrere Lautstärkeregler; in diesem Fall gibt es einen Lautstärkeregler für jeden Pickup. Hinweis: Bei mehreren Lautstärkereglern wird, wenn einer der Lautstärkeregler ausgeschaltet ist und der Pickup-Wahlschalter sich in der Mittelposition mit beiden Pickups befindet, das gesamte Signal des Instruments abgeschaltet.

Klangregler

Dieser regelt die hohen Frequenzen, die im Signal Ihrer Gitarre vorhanden sind. Wenn der Knopf vollständig im Uhrzeigersinn gedreht ist, sind alle Frequenzen vorhanden. Drehen des Knopfs gegen den Uhrzeigersinn verringert die hohen Frequenzen.

Ausgangsbuchse

Hier wird das Ausgangssignal der Gitarre an den Verstärker gesendet, indem ein beliebiges Standard-1/4"-Gitarrenkabel eingesteckt wird. Die meisten Ausgangsbuchsen befinden sich in der Nähe der unteren Ecke der Gitarre unterhalb des Elektronikfachs. Hinweis: Wenn Ihre Gitarre oder Ihr Bass über aktive Elektronik verfügt, sollten Sie Ihr Kabel nach dem Spielen immer entfernen. Wenn das Kabel in Ihrem Instrument eingesteckt bleibt, entleert sich die Batterie.

Hinweis: Sollte sich Ihre Buchse jemals lockern, ziehen Sie sie nicht fest, ohne vorher die Buchsenplatte zu entfernen und das Innere der Buchse zu sichern, da Sie sonst die Kabel beschädigen und Ihre Gitarre keinen Ausgang mehr hat.

Tonabnehmer

Die Tonabnehmer Ihrer Gitarre wandeln die Saitenschwingungen in ein elektronisches Signal um, das an Ihren Verstärker gesendet wird. Tonabnehmer bestehen aus Magneten und Drahtspulen. In den meisten E-Gitarren werden 2 Arten von magnetischen Tonabnehmern verwendet – Single Coils und Humbucker. Ein Single Coil Tonabnehmer besteht aus nur 1 Drahtspule und hat im Allgemeinen einen schwachen Ausgang. Aufgrund seiner Konstruktion ist ein Single Coil geräuschvoll, da er Brummen und HF-Interferenzen nicht blockieren kann. Humbucker hingegen sind aufgrund ihrer Konstruktion mit 2 nebeneinander liegenden Spulen tatsächlich "hum-cancelling" (brumm-unterdrückend). Die Signale jeder Spule werden auf eine bestimmte Weise kombiniert, die das Brummen und die HF-Interferenzen, die bei Single Coil Tonabnehmern üblich sind, unterdrückt. Humbucker haben im Allgemeinen ein höheres Ausgangssignal im Vergleich zu Single Coils.

Pickup-Wahlschalter

Der Wahlschalter dient zum Umschalten zwischen verschiedenen Tonabnehmern oder Tonabnehmerkombinationen (bei Gitarren mit zwei oder mehr Tonabnehmern). Pickup-Wahlschalter sind entweder 3-Wege-geschlitzt, 3-Wege-Toggle oder 5-Wege-geschlitzt (Abbildung 11).

Abbildung 11: Pickup-Wahlschalter

Seriell: Kombination von Spulen mit voller Ausgangsleistung (dies ist traditionell die Art, wie die meisten Humbucker verdrahtet sind).

Parallel: Kombination von Spulen, die so verdrahtet sind, dass sie den Ausgang reduzieren und einen Single Coil simulieren, dabei aber brummfrei bleiben.

Hinweis: Bei einigen Gitarren mit 2 Tonabnehmern und ohne Standard-Schalter wird ein Push-Pull-Lautstärkeregler verwendet, um zwischen den Tonabnehmern zu wählen (in diesem Fall kann jeder Tonabnehmer nur einzeln eingeschaltet werden – es gibt keine Position, in der beide Tonabnehmer gleichzeitig eingeschaltet sind).

Passive Elektronik

Passive Tonabnehmer und Bedienelemente verwenden keine Batterie. Sie gelten als Standardelektronik, da das Signal des Tonabnehmers nicht manipuliert wird, außer der Verringerung der Lautstärke oder der hohen Frequenzen (dem Klang wird nichts hinzugefügt).

Aktive Elektronik

Aktive Tonabnehmer und Schaltungen verwenden Strom (9-Volt-Alkalibatterie), um das Signal der Tonabnehmer zu manipulieren. Einige Systeme verwenden möglicherweise einen passiven Tonabnehmer in Verbindung mit einem aktiven Vorverstärker oder EQ-Bereich. Jede Kombination führt dazu, dass der Ausgangspegel der Gitarre als aktiv oder "Low Impedance" (niederohmig) betrachtet wird. Wenn Sie aktive Elektronik oder Tonabnehmer in Ihrer Gitarre oder Ihrem Bass haben, stellen Sie sicher, dass Ihr Verstärker einen Eingang hat, der mit "LOW" (NIEDRIG) oder "ACTIVE" (AKTIV) gekennzeichnet ist. Die Verwendung eines Standardeingangs an einem Verstärker könnte zu unerwünschten Verzerrungen führen, da das Signal den Eingangsbereich des Verstärkers übersteuern würde. Sie sollten Ihre Batterie wechseln, wenn Ihre Gitarre oder Ihr Bass verzerrt klingt, ein schwaches Signal hat oder überhaupt keinen Ausgang. Verwenden Sie immer eine hochwertige Alkalibatterie für maximale Leistung Ihrer aktiven Elektronik. Um Ihre Batterie zu finden, entfernen Sie die Batterieabdeckplatte auf der Rückseite Ihrer Gitarre mit einem normalen Kreuzschlitzschraubendreher (in einigen Fällen müssen Sie möglicherweise die Elektronik-Rückplatte entfernen, wenn Sie kein separates Batteriefach haben). Hinweis: Die Batterielebensdauer für jede aktive Komponente reicht von 625-3000 Spielstunden. Im Allgemeinen ist Ihre Batterielebensdauer umso kürzer, je mehr aktive Komponenten Sie haben.

Hinweis: Aktive Tonabnehmer benötigen keine Brückenmasseverbindung – ein Draht, der normalerweise die Brücke oder einen Teil des Brückensystems mit der Rückseite der Lautstärke- oder Klangregler verbindet. Wenn Sie ein loses, nicht angeschlossenes Kabel bemerken, handelt es sich höchstwahrscheinlich um die Brückenmasse, die normalerweise in der Gitarre installiert, aber bei aktiven Tonabnehmern nicht mit der Masse (Rückseite des Lautstärke- oder Klangreglers) verbunden ist.

Push-Pull-/Push-Push-Coil-Tap

Befindet sich normalerweise an einem Lautstärke- oder Klangregler – durch Drücken oder Hochziehen des Knopfs wird der Schalter aktiviert. In der "up" (Hoch)-Position wird eine Spule des Tonabnehmers ausgeschaltet, wodurch die Ausgangsleistung nun etwa die Hälfte des ursprünglichen Signals beträgt. Da der Tonabnehmer nun ein echter Single Coil ist, ist es normal, dass er mehr Geräusche (Brummen) aufweist, da der Tonabnehmer kein Humbucker mehr ist.

Balance-Regler

Anstelle eines Wahlschalters ist es bei Bässen traditionell, einen Balance-Regler mit Mittelrastung zu haben. Dieser steuert, welcher Tonabnehmerausgang an den Verstärker gesendet wird. In der Mittelposition sind beide Tonabnehmer auf voller Lautstärke. Drehen im Uhrzeigersinn wählt den Hals-Tonabnehmer aus, während Drehen gegen den Uhrzeigersinn den Steg-Tonabnehmer auswählt. Mit einem Balance-Regler können Sie Tonabnehmer mischen, um einen bestimmten Klang oder eine gewünschte Tonabnehmerkombination zu erzielen.

Aktive Bass-EQ-Regler

Die meisten unserer Bässe verfügen über ein aktives EQ-System mit 2 oder 3 Reglern: Bass-Boost/Cut, Mid-Boost/Cut (nur bei einem 3-Band-EQ) und Treble-Boost/Cut. Alle Regler haben eine Mittelrastung, die die "0" (Null)-Position ist. Drehen im Uhrzeigersinn von diesem Punkt aus erhöht die Ausgabe dieser Frequenz, während Drehen gegen den Uhrzeigersinn vom Mittelpunkt aus diese Frequenz aus dem Signal reduziert. Hinweis: Aktive EQ-Systeme benötigen eine 9V-Batterie, um zu funktionieren.

Abbildung 12: Regleranordnungen (Für aktuellere Regleranordnungen besuchen Sie bitte unsere Website.)

GITARRENBRÜCKEN

Die Brücke Ihres Instruments befindet sich auf dem Korpus hinter den Tonabnehmern. Hier werden die Kugelenden Ihrer Saiten befestigt und verlaufen über die Saitenreiter. Die Saitenreiter sind individuell einstellbar zur Intonation Ihrer Gitarre. Bei vielen Brücken kann die individuelle Saitenhöhe über den Reiter eingestellt werden, während dies bei anderen Brücken durch Höhen- und Bass-seitige Einstellungen vereinfacht wird. Bei letzterem Typ gibt es einen voreingestellten Radius, der Ihre Reiter in einer Krümmung platziert, um dem Radius des Halses zu entsprechen. Einige Brücken ermöglichen es, die Saiten zu arretieren, während andere wie TonePros es ermöglichen, die Brücke und den Saitenhalter auf den Stegbolzen zu arretieren.

Tune-o-matic

Dieser Brückentyp hat separate Schrauben zur Intonation jedes Saitenreiters und eine Höhenverstellung über die Befestigungsschrauben der Brücke mit einem Schlitzschraubendreher (Abbildung 13). Die Kugelenden der Saiten sind entweder an einem Stop-Bar-Saitenhalter befestigt oder durch den Korpus der Gitarre ("string-thru" (durch den Korpus)) und über die Brücke geführt.

TonePros^® Tune-o-matic

Diese Brücke beginnt als Standard-Tune-o-matic und fügt Stellschrauben hinzu, um die Brücke und den Saitenhalter zu arretieren (Abbildung 14). Durch die Arretierung von Brücke und Saitenhalter an den Bolzen werden Klang und Sustain des Instruments erheblich verbessert. Und da sich die Brücke nicht bewegen kann, bleiben Stimmung und Intonation der Gitarre arretiert. Ein weiteres cooles Feature ist, dass Sie beim Neubespannen Ihres Instruments alle Saiten abschneiden, die Gitarre umdrehen können, während Sie daran arbeiten, und die Brücke oder der Saitenhalter am Korpus arretiert bleiben – es fallen keine Brückenteile ab.

Akustikbrücke

Wenn Sie ein akustisches oder semi-akustisches Modell haben, ist Ihre Brücke aus Palisanderholz gefertigt wie eine traditionelle Akustikbrücke, und die Brücke ist auf die Decke Ihrer Gitarre geklebt. Das Neubespannen einer Akustikbrücke erfolgt, indem die Kugelenden durch die Rückseite der Brücke eingeführt und die Saiten über die Oberseite des Saitenreiters geführt werden, oder indem die Kugelenden durch die Oberseite der Brücke eingeführt und mit den Brückenstiften fixiert werden. Bei diesem Brückentyp gibt es keine einfachen Schrauben zur Saitenhöhen- oder Intonationseinstellung. Es gibt nur 1 Saitenreiter, der normalerweise aus Knochen oder Kunststoff besteht und an der Intonationsstelle in die Brücke voreingestellt ist. Das Einstellen der Saitenhöhe erfordert, dass der Saitenreiter entfernt und abgeschliffen wird, um die gewünschte Saitenhöhe zu erreichen. Hinweis: Dies sollte nur von einem professionellen Gitarrenreparaturtechniker durchgeführt werden.

Bigsby^® Vibrato

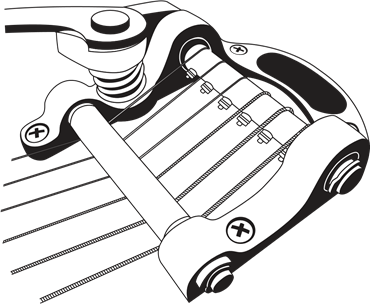

Abbildung 15: Bigsby Vibrato
Dieses klassische Design, das bei unseren Xtone-Gitarren verwendet wird, hat ein einzigartiges Aussehen und einen einzigartigen Klang und dient dazu, ein echtes Vibrato manuell zu erzeugen. Ein Bigsby ist eigentlich der Saitenhalterabschnitt des Brückensystems und wird hinter einer Standard-Tune-o-matic-Brücke montiert (Abbildung 15). Die Saiten werden an Stiften im unteren Innenbereich der hinteren Rolle befestigt und dann unter der vorderen Rolle und über die Tune-o-matic-Brücke wie gewohnt geführt. Durch Drücken des Hebels wird der Ton aller sechs Saiten um etwa einen Halbton tiefer, wenn der Hebel um etwa 1/2" heruntergedrückt wird. In gleicher Weise werden, wenn der Hebel um etwa 1/2" aus der normalen "at rest" (Ruhe)-Position angehoben wird, alle sechs Saiten um etwa einen Halbton höher gestimmt.

Vintage Tremolo

Auch als traditionelles Tremolo bezeichnet, wird diese Brücke ohne Aussparung auf der Oberseite des Korpus montiert, sodass die Brücke auf der Korpusoberseite sitzt. Dieser Tremolo-Typ wird für leichte Vibrato-Effekte verwendet, nicht für starke Dive-Bombing- oder Whammying-Effekte wie ein Floyd Rose Locking Tremolo. Ein Vintage Tremolo wird mit entweder 2 oder 6 Schrauben, die sich an der Vorderseite der Brücke befinden, am Korpus befestigt. Die Saiten werden von der Rückseite der Gitarre durch die Löcher der Rückplatte in den Tremolo-Block eingeführt und dann über jeden Saitenreiter gespannt. Bei diesem Brückentyp ist jede Saitenreiterhöhe einstellbar, und die Saitenlage sollte mit den Saitenreitern, nicht mit den Befestigungsschrauben eingestellt werden. Der Tremoloarm wird in das Loch auf der Diskantseite der Brückenplatte geschraubt.

Floyd Rose^® Double-Locking Tremolo

Das Floyd Rose Double-Locking Tremolo wurde in den frühen 80er Jahren populär und ist seitdem ein beliebtes System geblieben. Dieses System arretiert die Saiten sowohl am Saitenreiter als auch am Sattel (Abbildung 16). Durch die Arretierung der Saite an beiden Stellen gibt es minimale bis gar keine Saitenrutschung und fast keine Reibung außer am Punkt der Messerkanten-/Drehbolzen. Dies führt zu einer Gitarre, die extrem gut die Stimmung hält, und ermöglicht es, die Tonhöhe der Saiten über den Tremoloarm oder "whammy bar" (Vibratohebel) zu manipulieren.

Bei ESP-Gitarren wird diese Brücke fast immer mit einer Aussparung im Korpus installiert, wodurch die Brücke tiefer als eine traditionelle Brücke sitzen kann. Dies bietet auch Raum für sowohl das Anheben als auch das Absenken der Tonhöhe. Dieses System wird auch als "floating bridge" (schwebende Brücke) bezeichnet, da es nicht am Korpus des Instruments anliegt.

Wichtig bei diesem System ist, dass, da diese Brücke Federn im Korpus verwendet, um das Gleichgewicht zur Saitenspannung herzustellen, jede Änderung der Stimmung oder Saitenstärke die Leistung drastisch beeinflusst und Anpassungen erfordert. Der Tremoloarm wird in eine Aufnahme auf der Diskantseite der Brücke eingeführt, und dann kann der Gewindering am Arm von Hand auf das gewünschte Maß an Festigkeit angezogen werden.

Hinweis: Es gibt zwei Versionen von Floyd Rose lizenzierten Brücken, die auf ESP-Instrumenten zu finden sind, und der Hauptunterschied ist die Position der Saiten-Arretierungsschrauben im Verhältnis zu den Saitenreitern. Diese alternative Version wird als "Low-Profile" (Low-Profile)-Design bezeichnet.

SAITENWECHSEL (Floyd Rose Double-Locking Tremolo)

Hinweis: Wir empfehlen, immer nur eine Saite gleichzeitig zu wechseln, bis Sie mit diesem Vorgang vertraut sind. Das gleichzeitige Entfernen aller Saiten führt dazu, dass das Tremolo in die Ausfräsung zurückgezogen wird, und erschwert das Saitenwechseln und das Stimmen Ihrer Gitarre. Ein Wechsel der Saitenstärke verändert auch die Einstellungen drastisch und führt dazu, dass die Brücke hoch vom Korpus abhebt oder in die Ausfräsung zurücksinkt.

Siehe Abbildung 16:

1. Lösen Sie die Klemmdruckschrauben an der Klemmsattelmutter mit einem 3-mm-Inbusschlüssel. Lösen Sie die Saite mit dem Stimmwirbel und entfernen Sie die Saite vollständig mit einem Saitenschneider.
2. Lösen Sie die Saiten-Klemmschraube an der Brücke mit einem 3-mm-Inbusschlüssel. Entfernen Sie die Saite vom Saitenreiter.
3. Schneiden Sie das Kugelende der neuen Saite oberhalb der Saitenwicklung ab und führen Sie die Saite vor dem Saitenklemmblock ein.
4. Ziehen Sie die Saiten-Klemmschraube handfest an. Hinweis: Ziehen Sie diese Schraube nicht zu fest an, da sonst das Gewinde im Saitenreiter beschädigt werden kann.
5. Führen Sie die Saite durch die Klemmsattelmutter, unter die Druckplatte, unter den Saitenniederhalter und durch den Stimmwirbelpfosten, wickeln Sie die Saite ein paar Umdrehungen um den Stimmwirbelpfosten und stimmen Sie sie auf Tonhöhe. Hinweis: Es ist nicht nötig, eine spezielle Wicklung zu verwenden, wie im Abschnitt Saiten aufziehen & Stimmen beschrieben, da Ihre Saite an der Klemmsattelmutter festgeklemmt wird.
6. Wiederholen Sie die Schritte 1 bis 5 für jede Saite.
7. Nachdem Sie die gewünschte(n) Saite(n) ersetzt haben, stimmen Sie alle Saiten auf Tonhöhe, dehnen Sie die Saiten und stimmen Sie sie erneut. Sie müssen Ihre Gitarre einige Male neu stimmen, bis sich das Tremolo gesetzt hat und die Gitarre gestimmt bleibt. Sobald Ihre Gitarre die Stimmung hält, ziehen Sie alle drei Druckplattenschrauben fest. Hinweis: Achten Sie darauf, dass die Ausrichtung der Druckplatten der Zeichnung in Abbildung 16 entspricht. Wenn die Druckplatten nicht richtig in der Klemmsattelmutter ausgerichtet sind, werden die Saiten nicht richtig festgeklemmt und es kann zu Stimmproblemen kommen.

Feinabstimmung

Sobald Ihre Saiten am Sattel geklemmt sind, können Sie Ihre Gitarre mit den Feinstimmern am Tremolo hinter den Saitenreitern feinabstimmen.

Hinweis: Wenn die Feinstimmer keine Verstellmöglichkeiten mehr haben, lösen Sie die Klemmdruckschrauben an der Klemmsattelmutter, stellen Sie Ihre Feinstimmer in die Mitte ihres Einstellbereichs und stimmen Sie die Gitarre mit den Stimmmechaniken am Kopf wieder. Sobald die Stimmung stabil ist, klemmen Sie die Saiten an der Klemmsattelmutter fest und Sie können die Feinstimmer wieder verwenden.

Saitenhöhe einstellen

Es gibt 2 Schrauben, auch als Drehzapfen bezeichnet, die die Floyd Rose Brücke anheben oder absenken (siehe Diagramm). Diese Schrauben befinden sich an der Vorderseite der Brücke – eine auf der Bass-Seite und die andere auf der Diskant-Seite. Das Drehen der Schrauben im Uhrzeigersinn senkt diese Seite der Brücke, während das Drehen gegen den Uhrzeigersinn diese Seite der Brücke anhebt. Hinweis: Die Grundplatte der Brücke sollte parallel zur Korpusoberseite liegen. Wenn die Brückenplatte zu hoch oder zu tief angewinkelt ist, müssen Sie zuerst die Federspannung im hinteren Hohlraum der Gitarre einstellen, bevor Sie die Brückenhöhe mit den Drehzapfen einstellen.

Intonation einstellen

Das Einstellen der Intonation an einer Floyd Rose Brücke erfordert im Vergleich zu den meisten Brücken ein paar mehr Schritte und etwas Geduld. Nachdem Sie festgestellt haben, in welche Richtung der Saitenreiter bewegt werden muss, lösen Sie die Druckplattenschraube an der Klemmsattelmutter und lockern Sie dann die Saite, die Sie einstellen möchten. Als Nächstes lösen Sie die Saitenreiter-Klemmschraube und bewegen den Saitenreiter nach vorne oder hinten. Ziehen Sie die Saitenreiter-Klemmschraube fest, stimmen Sie die Saite auf Tonhöhe und überprüfen Sie die Intonation. Wiederholen Sie diesen Vorgang, bis die Intonation eingestellt ist. Wenn Sie fertig sind, klemmen Sie die Saite am Sattel fest, indem Sie die Druckplattenschrauben anziehen.

Einstellen des "Float"-Levels (Federspannung)

Die Tremolo-Federn befinden sich im Hohlraum auf der Rückseite der Gitarre. Sie müssen die Kunststoff-Rückplatte entfernen, um Zugang zu den Tremolo-Federn und der Federklaue zu erhalten. Die Tremolo-Federn werden verwendet, um der Spannung der Saiten entgegenzuwirken und den Winkel der Brücke auf der Oberseite der Gitarre einzustellen. Wenn Ihre Gitarre auf Tonhöhe gestimmt ist, sollte die Grundplatte des Tremolos parallel zur Oberseite des Gitarrenkorpus liegen. Wenn Sie bemerken, dass Ihre Brücke nach oben oder nach hinten in die Ausfräsung abgewinkelt ist, müssen Sie die Tremolo-Federn einstellen, um die Brücke wieder in den richtigen Winkel zu bringen. Wenn Ihr Tremolo vom Korpus weg angewinkelt ist, müssen die Federn angezogen werden. Wenn das Tremolo in die Ausfräsung angewinkelt ist, müssen die Federn gelockert werden. Lockern oder ziehen Sie jede Schraube bei Bedarf etwa 1/4 Umdrehung an, und stimmen Sie dann Ihr Instrument neu (Abbildung 17). Möglicherweise müssen Sie diesen Vorgang einige Male wiederholen, bis Ihre Brücke schließlich gestimmt bleibt und parallel zur Oberseite des Korpus liegt. Es gibt verschiedene Kombinationen der Federplatzierung, die je nach Saitenstärke und Stimmpräferenz verwendet werden können.

Abbildung 17: Tremolo-Federn einstellen

Ab Werk sind ESP Gitarren mit 3 Federn ausgestattet, die an den 3 inneren Haken der Federklaue befestigt sind und nach außen zu den Löchern an Position 1, 3, 5 des Brückenblocks angewinkelt sind (Abbildung 18). Eine solche Anordnung der Federn ist die beste Möglichkeit, der Saitenspannung entgegenzuwirken und Ihre Brücke in ihre Mittelposition zurückzubringen. Eine zusätzliche Feder ist bei allen unseren tremolo-ausgestatteten Gitarren enthalten. Diese zusätzliche Feder kann verwendet werden, wenn auf Ihrer Gitarre jemals dickere Saitenstärken verwendet werden. Sie können auch die mittlere Feder entfernen und nur 2 Federn verwenden, wenn Sie leichte Saiten verwenden und möchten, dass die Brücke ein weicheres Gefühl hat.

Abbildung 18: Tremolo-Federeinstellungen

Hinweis: Die Verwendung von weniger Federn kann die Stimmstabilität verringern.

Kahler^®

ESP Gitarren, die Kahler Brücken verwenden, werden auch eine Klemmsattelmutter enthalten, die die Leistung verbessert. Die Kahler Brücke arbeitet mit einem Nockensystem und ermöglicht extreme Tonhöhenanpassungen (sowohl nach oben als auch nach unten), ohne die Höhe der Saiten über dem Saitenreiter zu verändern (sie schweben auf Rollenreitern). Diese Brücke ermöglicht die individuelle Einstellung von Saitenhöhe, Intonation und seitlicher Position. Einige Kahler Brücken verfügen über einen Verriegelungsmechanismus hinter den Feinstimmern, der es ermöglicht, die Brücke zu arretieren und als feste Brücke zu verwenden. Das Aufziehen von Saiten ist mit allen Kahler Systemen einfach: Schneiden Sie einfach die alte Saite ab und führen Sie das Kugelende der neuen Saite in die Kerbe hinter jedem Saitenreiter ein. Führen Sie sie durch die Klemmsattelmutter und stimmen Sie sie auf Tonhöhe. HINWEIS: Möglicherweise müssen Sie die Feinstimmer leicht lockern, um Zugang zum Einführen des Kugelendes der Saite zu erhalten. HINWEIS: Wenn Ihre Saiten richtig gedehnt wurden und die Stimmung halten, klemmen Sie die Saiten am Sattel fest und stimmen Sie sie erneut, bevor Sie das Tremolo verwenden.

BASSBRÜCKEN

Deluxe (DB4 / DB5 / DB6)

Dies ist unsere einfachste Bassbrücke, die für Benutzerfreundlichkeit und maximale Einstellmöglichkeiten konzipiert ist. Jeder Saitenreiter verfügt über 2 Höhenverstellschrauben zur Einstellung der Saitenlage (verwenden Sie den mit Ihrem Bass gelieferten 1,5-mm-Inbusschlüssel). Die Intonationsschrauben befinden sich auf der Rückseite der Brücke und können mit einem kleinen Kreuzschlitzschraubendreher eingestellt werden. Dieser Bass wird traditionell besaitet, wobei das Kugelende der Saite durch das Loch auf der Rückseite der Brücke hinter jedem Saitenreiter geführt wird.

BB604 / BB605

Diese Brücken sind so konzipiert, dass sie eine maximale Tonübertragung von den Saiten durch den Korpus ermöglichen. Sie verfügen auch über eine "string thru body" (Saitenführung durch den Korpus) Option, die bei bestimmten Modellen verfügbar ist (nicht bei Bässen mit 35-Zoll-Mensur). Wenn Sie diese Option an Ihrem Bass haben, können Sie die Saite durch die Löcher auf der Rückseite des Korpus, durch die Brücke und über die Saitenreiter führen. Sie können den Bass auch normal besaiten, indem Sie das Kugelende der Saite an der Rückseite des Brückenteils einhaken. Das Besaiten durch den Korpus erhöht die Saitenspannung, was wünschenswert sein kann, wenn Sie tiefere Stimmungen verwenden (oder einfach um die Saitenspannung zu erhöhen und den Klang Ihres Basses zu verstärken).

Es gibt 2 Saitenreiter-Höhenverstellschrauben für jede Saite, um die Saitenlage einzustellen (verwenden Sie den mit Ihrem Bass gelieferten 1,5-mm-Inbusschlüssel). Verwenden Sie einen kleinen Kreuzschlitzschraubendreher, um die Intonationsschrauben einzustellen, die sich hinter dem hinteren Teil des Brückensegments befinden (Abbildung 19).

Abbildung 19: BB604 Bassbrücke

Tune-o-matic Bass

Wie eine Tune-o-matic Gitarrenbrücke besteht diese aus 2 Teilen – der Brücke und dem Saitenhalter. Der Saitenhalter hält die Enden der Saiten fest, und die Saiten werden dann über jeden Saitenreiter geführt. Die Saitenreiter sind einzeln für die Intonation einstellbar, und es gibt 2 Schrauben, um die Bass- und Diskantseiten für die gesamte Saitenhöhe einzustellen. Hinweis: Bei 8-saitigen Bässen gibt es nur eine Einstellung für jedes Saitenpaar.

Für weitere Informationen:
Schreiben Sie: ESP Guitars Warranty Service Center
10913 Vanowen St., North Hollywood, CA 91605

Rufen Sie an: 1-800-423-8388
Online: www.espguitars.com
