Merging ANUBIS Handbuch

ÜBERSICHT

Um den sicheren Betrieb Ihres Anubis zu gewährleisten, lesen Sie bitte die Anweisungen, wichtige Sicherheitsinformationen und Warnhinweise vor der Installation und Verwendung sorgfältig durch.

Für alle Details bezüglich der MERGING ANUBIS Hardware beachten Sie bitte das Hauptbenutzerhandbuch.

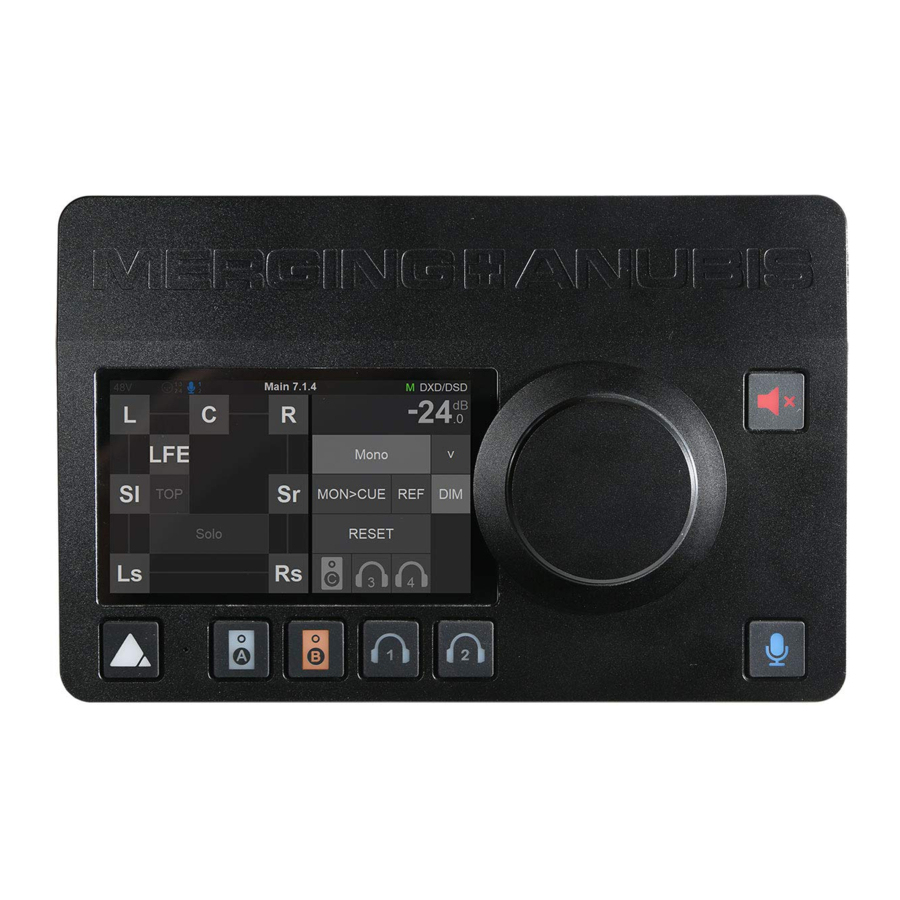

MERGING ANUBIS ist ein bahnbrechendes neues Audio-Interface, das die Schweizer Expertise von Merging Technologies in den Bereichen analoge und digitale, vernetzte Audio- und DSP-Technologie vereint. Noch wichtiger ist, dass es einzigartige Funktionen für jeden Ingenieur oder Musiker bietet, der eine kompakte AD/DA-Einheit mit der von Merging erwarteten Qualität und einen voll ausgestatteten Monitor-Controller sucht, der sich in jede DAW integrieren lässt.

MERGING ANUBIS wurde in der Schweiz entwickelt, wo es nach denselben hohen Standards wie unsere gesamte Palette professioneller Produkte montiert und getestet wird und darauf ausgelegt ist, dasselbe hohe Maß an Leistung und Zuverlässigkeit zu liefern.

MERGING ANUBIS VARIANTEN UND HAUPTMERKMALE

VARIANTEN

MERGING ANUBIS SPS PRO: Nahtlose Schutzumschaltung. ST2022-7 Klasse C und NMOS-Konformität sowie integrierter Switch-Modus. Unterstützt Sampleraten von 44.1kHz bis 192kHz PCM mit einer 32-Bit-Auflösung

MERGING ANUBIS SPS PREMIUM: Nahtlose Schutzumschaltung. ST2022-7 Klasse C und NMOS-Konformität sowie integrierter Switch-Modus.

Unterstützt Sampleraten von 44.1kHz bis 352.8kHz (DXD) und 384kHz PCM mit einer 32-Bit-Auflösung. Premium-High-Samplingraten-Formate DSD64, DSD128 und DSD256 werden im Dante-Modus nicht unterstützt.

Im Dante-Modus beträgt die maximale Samplerate 192kHz.

HAUPTMERKMALE

• Modular durch Software. Sich entwickelndes langlebiges Produkt mit mehreren Missionen (zukünftig)
• Klangqualität der Merging-eigenen Klasse
• Ethernet mit RAVENNA/AES67- oder DANTE-Schnittstelle ermöglicht asynchrone Datenübertragung mit Computer-Audiosystemen und Kabellängen von bis zu 100m mit Cat5e/Cat6-Kabel.
• Eigenständiger oder zentraler Bestandteil eines hoch skalierbaren und erweiterbaren Netzwerks. Mehrere MERGING ANUBIS, RAVENNA/AES67- oder DANTE-kompatible Schnittstellen können mit dem Netzwerk verbunden werden und Anubis kann von fern und lokal: Mehrkanal-Inhalte steuern, mischen, überwachen und diese E/A routen.
• Voller 32-Bit-Signalweg vom analogen Eingang zum Ausgang, über den Mixer.
• Kapazitiver TFT-LCD-Multi-Touchscreen
• Webbasierte Fernsteuerung, zugänglich über Smartphone, Tablet oder Computer.
• Drehregler zur einfachen Einstellung des Lautstärkepegels. Der Drehregler bietet zudem Zugang zu einem umfassenden und intuitiven Menü innerhalb der Anubis-Software.
• FPGA-basierter DSP-Mixer mit Effekten und extrem niedriger Latenz für das Performer-Foldback/Cues.
• Bis zu 4 x 128 x 8 Mix-Engines
• Redundante Stromversorgung mit PoE und DC Power Supply
• RAVENNA/AES67-Modus (Firmware)
  • 256 E/A-Kanäle unterstützt
  • SMPTE 2110-30 Unterstützung: Audio-Transport basiert auf unkomprimiertem 48kHz PCM-Audio gemäß AES67. Bis zu 8 Kanäle können in einem Stream gebündelt werden, 16- und 24-Bit-Tiefe werden unterstützt.
  • SMPTE 2110-10 Unterstützung: PTP v2 (IEEE 1588)
  • ST2022-7 Unterstützung mit neuem Anubis SPS (Nahtlose Schutzumschaltung) und ab Firmware 1.1.X und höher.
  • NMOS-Unterstützung ab Firmware 1.1.X und höher. Weitere Details finden Sie unter dem folgenden Link.https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4819466/NMOS+Implementation+Notes
  • Peering-Unterstützung
  • Stream-Listener-Unterstützung
• DANTE-Modus (Firmware)
  • 8 E/A- oder 64 E/A-Kanäle unterstützt (variiert je nach gekauftem Plan)
  • Dante-Redundanzunterstützung
  • AES67-Unterstützung mit fester Samplerate bei 48kHz
  • Die Anubis-Einstellungen umfassen eine Dante-Routing-Seite für die Music- und Monitor-Missionen. Andere Missionen müssen die erweiterten Dante Pages verwenden.

ÜBER RAVENNA

RAVENNA ist eine Lösung für die Echtzeitverteilung von Audio- und anderen Medieninhalten in IP-basierten Netzwerkumgebungen. Unter Verwendung standardisierter Netzwerkprotokolle und -technologien kann RAVENNA in bestehenden Netzwerkinfrastrukturen betrieben werden und ist vollständig AES67-konform. Das RAVENNA-Protokoll verwaltet die Datenübertragung zwischen dem MERGING ANUBIS und einem Computer oder anderer Hardware, wenn die Ethernet-Schnittstelle verwendet wird. Diese offene und veröffentlichte IP-Netzwerktechnologie wurde geschaffen, um den Anforderungen nationaler Rundfunkanstalten gerecht zu werden und konzentrierte sich auf die wesentlichen Anforderungen einer extrem präzisen Taktung, einer hohen Widerstandsfähigkeit gegen Paketverluste und einer sehr geringen Latenz, d.h. die Daten dorthin zu bringen, wo sie benötigt werden, intakt und zum richtigen Zeitpunkt.

ÜBER DANTE

Dante von Audinate ist eines der führenden geschlossenen AoIP-Ökosysteme, das eine umfassende Suite von Software, Hardware und Netzwerkprotokollen zur Bereitstellung von unkomprimiertem Netzwerk-Audio bietet.

Dante ist der Produktname für eine Kombination aus Software, Hardware und Netzwerkprotokollen, die unkomprimiertes, mehrkanaliges digitales Audio mit geringer Latenz über ein Standard-Ethernet-Netzwerk unter Verwendung von Layer-3-IP-Paketen liefert. 2006 von der in Sydney ansässigen Audinate entwickelt, baut Dante auf früheren Audio-over-Ethernet- und Audio-over-IP-Technologien auf.

Wie die meisten anderen Audio-over-Ethernet-Technologien ist Dante primär für professionelle, kommerzielle Anwendungen vorgesehen. Am häufigsten wird es in Anwendungen eingesetzt, bei denen eine große Anzahl von Audiokanälen über relativ lange Distanzen oder an mehrere Standorte übertragen werden muss.

Der Anubis ist ein Dante Ready Gerät, das ohne Dante-Lizenz ausgeliefert wird; die Lizenz muss separat erworben werden.

Um im Dante-Modus zu funktionieren, muss die Dante-Firmware des Anubis im Gerät aktualisiert werden. Beachten Sie die Dante-Einrichtungsrichtlinien für alle Details.

Über Dante Ready™ und Dante Activator

Ein Dante Ready™ Gerät ermöglicht es Ihnen, nach dem Erstkauf Audio-Kanäle für ein Gerät zu erwerben und hinzuzufügen, indem Sie die Dante Activator Funktion im Dante Controller nutzen.

Dante Controller leitet AV-Signale zwischen allen Dante-fähigen Audio- und Videogeräten in Ihrem Netzwerk. Konfigurationen werden direkt auf den Geräten selbst gespeichert, was die Stabilität Ihres Netzwerks bei Stromausfällen, Geräteunterbrechungen und Systemneukonfigurationen gewährleistet.

Dante-Einrichtungsrichtlinien

Detailliertes Verfahren zur Einrichtung des Anubis Dante AoIP-Betriebsmodus.

• Der MERGING ANUBIS wird ohne Dante-Lizenz ausgeliefert; die Lizenz muss separat erworben werden.
• Der MERGING ANUBIS wird immer mit der RAVENNA/AES67-Firmware ausgeliefert.
• Um im Dante-Modus zu funktionieren, muss die MERGING ANUBIS Dante-Firmware im Gerät aktualisiert und ein E/A-Lizenzplan erworben werden.

Anforderungen

• MERGING ANUBIS neueste Hardware-Revision Dante Ready* (Anubis SPS Made in Hungary mit Seriennummern ab 10000). Beachten Sie die Dante FAQ für alle Details.
• MERGING ANUBIS Dante Firmware 1.7.0 und höher
• Installierte Anwendungen
  • MT Discovery 20.0.0 und höher
  • Anubis Toolkit 1.7.0 und höher
  • MT Portal 1.2 und höher
  • Dante Controller
• Erstellung eines Audinate-Kontos
• Lizenzkaufplan ist mit zusätzlichen Kosten verbunden

*Alle Anubis SPS Modelle können für Dante Ready gewartet werden; beachten Sie die Merging-Website für alle Details.

Vorgehensweise

1. Laden Sie die Anubis Toolkit oder MT Discovery Anwendung herunter und installieren Sie diese; diese finden Sie auf der Neumann-Website.
2. Verbinden Sie den MT 48 über das Netzwerk mit Ihrem System.
3. Der MERGING ANUBIS sollte erkannt werden; bitte öffnen Sie die Wartungsseite.

4. Aktualisieren Sie die Firmware auf die Dante-Firmware-Version.
   Das MT Portal zeigt die Dante-Firmware an; bitte wählen Sie Download & Update (Herunterladen & Aktualisieren), andernfalls laden Sie die Dante-Firmware von der Neumann-Website herunter.
   Hinweis: Das Firmware-Update dauert länger als 15 Minuten; bitte brechen Sie es zu keinem Zeitpunkt ab.

5. Sobald die Dante-Firmware aktualisiert wurde, starten Sie das Gerät neu.
6. Stellen Sie sicher, dass Sie die Dante Controller Anwendung von der Audinate-Website heruntergeladen und installiert haben. Die Dante Virtual Sound Card wird ebenfalls für den Betrieb im Dante-Modus empfohlen.https://www.audinate.com
7. Verbinden Sie den MERGING ANUBIS mit dem System, auf dem der Dante Controller läuft, und starten Sie den Dante Activator aus dem Ansichtsmenü.

8. Der MERGING ANUBIS sollte im Dante Activator erkannt werden.

9. Wählen Sie einen Lizenzplan aus. Es werden 8 x 8 E/A oder 64 x 64 E/A angeboten.
   Hinweis: Lizenzpläne sind aufrüstbar, und der aktuell gezahlte Betrag wird von den Upgrade-Kosten abgezogen.

10. Go to Cart (Zum Warenkorb gehen) and Check out (Zur Kasse gehen)
    Sie werden aufgefordert, sich bei Ihrem Audinate-Konto anzumelden; erstellen Sie eines, falls Sie noch keines haben.

11. Aktivieren Sie Ihren Lizenzplan nach Eingabe der Kaufdetails (z. B. Kreditkarte).

12. Warten Sie auf die Bestätigung der Aktivierung.

13. Der MERGING ANUBIS ist nun bereit für den Dante-Betrieb.
14. Er wird im Dante Controller erkannt und kann mit der Dante Virtual Sound Card verwendet werden.

    Hinweis: Dante Virtual Sound Card und/oder Dante VIA sind mit zusätzlichen Kosten verbunden.

Dante-Betriebsmodi

Dante-Netzwerkintegration

Dante-Redundanz

Anubis RAVENNA/AES67 vs. Dante: Spezifikationen

ANUBIS FIRMWARE-SPEZIFIKATIONEN

LAUFENDE FIRMWARE	RAVENNA AES67 FIRMWARE	DANTE FIRMWARE
Funktionen	RAVENNA & AES67	DANTE	AES67
Treiber und Dienstprogramme	Kostenlos	Erfordert den Kauf eines Dante E/A-Lizenzplans
E/A-Anzahl	256 E/A	8 E/A oder 64 E/A
Integration	Merging: MAD (Windows) - VAD (macOS) - ANEMAN	Dante Controller - DVS - VIA
Abtastrate	*Max. 352,8kHz (DXD), 384kHz und DSD (Premium)	bis zu 192kHz	Nur 48kHz
Latenz	6-12-16-32-48-64 Samples	0,25ms - 0,5ms - 1ms - 2ms - 5ms	1ms - 2ms - 5ms
Zusätzlich unterstützte Protokolle	NMOS, LAWO HOME	N/A
Netzwerk-Redundanz	ST2022-7	Redundanter Modus (Dante)
WDM-Unterstützung (Windows)	Merging Audio Device (MAD)	Dante VIA
PTP-Taktung	Flexibel (vom Interface) - PTPv2	Dante Controller - PTPv1
AoIP-Listener deaktiviert	Verfügbar mit Monitor Mission	Nicht verfügbar
ASIO-Takt	Verfügbar	Nicht verfügbar
Erweiterte Seiten	Alle erweiterten Funktionen	Begrenzte erweiterte Optionen
Peering-Unterstützung	Verfügbar	Nicht verfügbar
Generische AES67-Eingangsstreams	Verfügbar	Nicht verfügbar
Sound ID Raumkorrektur	Verfügbar	Verfügbar
Plugins (EQ, Dynamics, Reverb)	Verfügbar
Plugins (Deesser, Blackhole*)	Verfügbar
MIDI-Vorverstärker-Fernsteuerung	Verfügbar	Nicht verfügbar
Neumann KH AES67 Unterstützung	Verfügbar	Verfügbar	Nur 48kHz

ANSCHLUSS DES MERGING ANUBIS

Anschluss des Ethernet-Kabels an das Netzwerk für Dante- oder RAVENNA-Nutzung

Der Netzwerkanschluss verwendet eine RJ45-Buchse mit einem EtherCon-Verriegelungsstecker. Es kann ein Standard-Cat5e-, Cat6- oder höherwertiges Kabel verwendet werden. Anubis wird mit einem 3 Meter langen Ethernet-Cat6-Kabel geliefert; falls ein längeres Kabel benötigt wird, kann es bei Ihrem Merging Technologies Händler bestellt werden.
Wenn Sie einen EtherCon verwenden, richten Sie diesen auf den Netzwerkanschluss aus, sodass der kleine Schlitz im
EtherCon-Steckergehäuse nach oben zeigt, und drücken Sie den Stecker dann ganz hinein, bis die Verriegelung einrastet.
Um das Kabel zu entfernen, fassen Sie das EtherCon-Kabelsteckergehäuse und drücken Sie die Lasche oberhalb des Netzwerk-Eingangsanschlusses, um die Verriegelung zu lösen, und ziehen Sie dann den Stecker heraus. Ziehen Sie nicht am Kabel. Wird die Entriegelungslasche nicht ausreichend gedrückt, kann das Kabel nicht entfernt werden.

Abbildung 1 Cat5e- oder Cat6-Ethernet-Kabel

Hinweis: Es kann ein Netzwerkadapter erforderlich sein, um das Anubis RJ-45-Kabel an einen USB Typ A-, B- oder C-Anschluss oder an einen Thunderbolt-Anschluss Ihres Notebooks/Computers anzuschließen. Merging empfiehlt den Sonnet Thunderbolt Gigabit Ethernet Adapter.

Für Dante-Netzwerke

Wenn Sie mehr als einen Anubis oder ein anderes Dante-Gerät wie ein Hapi oder ein zweites System haben, das Dante über dasselbe Netzwerk betreibt, wird dringend empfohlen, einen von Merging zertifizierten Dante-Switch zu verwenden und unsere Konfigurationsrichtlinien zu befolgen.

Von Merging empfohlene Switches und Konfigurationen:
RAVENNA/AES67- und Dante-zertifizierte Switches
https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multica_st+Groups+configuration+-+Cisco+switches

Installierte Anwendungen

Anubis Toolkit 1.7.0 und höher
Für das neueste Paket an Installern, Firmware und Fernsteuerungstools

MT Discovery 15.0.10 und höher
Für Dante-Zugriff auf Web App, Remote App, Dante Advanced Pages und Firmware-Updates

MT Portal 1.2 und höher
Für automatische Software- und Firmware-Updates

ANUBIS STARTSEITE

Wählen Sie die Mission, die Sie verwenden möchten

Missionen

Alle Missionen werden im Dante-Modus unterstützt. Einzelheiten entnehmen Sie bitte dem Anubis Benutzerhandbuch oder dem Missions-Anhang.

LOG-MELDUNGEN

Wählen Sie, ob Log-Meldungen vorhanden sind (gelbes Umschlag-Symbol in der Symbolleiste blinkt).

VORVERSTÄRKERSTEUERUNG

Öffnet die Anubis PreAmps-Seite (siehe Missionshandbuch)

Hinweis: Peering wird im Dante-Modus nicht unterstützt.

STATUSLEISTE

Zeigt Informationen und Benachrichtigungen zum Anubis-Status an

48V: Leuchtet rot auf, wenn 48V Phantomspeisung auf einem Eingangskanal aktiv ist

CLP: Clipping-Spitze erkannt. Löschen Sie das Clipping, indem Sie entweder auf den Pegelanzeigebereich (PreAmps & Meters-Seite) tippen oder die verfügbare Option 'Peak löschen' verwenden.

OV: Überlastung im integrierten Anubis Mixer erkannt.

Input Cut: Wenn aktiv, zeigt es an, dass ein oder mehrere Vorverstärkerkanäle (1-2-3-4-TB) stummgeschaltet sind (cut).

Talkback: Integriert und/oder zugewiesener Eingang zu Talk 1 oder 2. Aktiver Talkback leuchtet auf, wenn aktiviert.

Page title: Informationen zur ausgewählten Seite

GPIO: GPIO-Anzeige für Ein- und Ausgang, leuchtet auf, wenn GPIO empfangen oder gesendet wird.

MIDI IO: MIDI-Anzeige für Ein- und Ausgang, leuchtet auf, wenn MIDI empfangen oder gesendet wird.

Log: Leuchtet auf, wenn eine Nachricht oder ein Fehler empfangen wurde. Nachricht im Log der Startseite prüfen.

Dante: Symbolanzeige, dass Anubis im Dante-Modus läuft.

Power Over Ethernet: (PoE) Wenn aktiv, wird das Symbol grün hervorgehoben.

Synchronisationsstatus: M Master-PTP oder S Slave-PTP-Takt

Abtastratenanzeige: z.B. 192kHz

EINSTELLUNGEN

Das Layout der Einstellungen kann je nach laufender Mission variieren.

Öffnen Sie die Anubis-Einstellungen von der Anubis-Startseite aus, indem Sie lange auf die Anubis Home-Taste drücken.

Die Option für die Dante-Modus-Einstellungen unterscheidet sich von den RAVENNA/AES67-Einstellungen. In diesem Abschnitt werden wir versuchen, den Unterschied zu beschreiben. Für Details zu den RAVENNA/AES67-Einstellungen lesen Sie bitte das Benutzerhandbuch oder das Missionshandbuch.

BESCHREIBUNG DER EINSTELLUNGSKATEGORIEN

ALLGEMEINE EINSTELLUNGEN

Hinweis: Die Allgemeinen Einstellungen werden ab Firmware 1.4.4 auf schwarzem Hintergrund angezeigt. Samplerate

Samplerate
Wahlschalter für die verschiedenen Sampleraten, verfügbar über ein Dropdown-Menü. Die höchste unterstützte Samplerate im Dante-Modus beträgt 192 kHz.

Anubis Pro: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
Anubis Premium: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz und 192kHz

Hinweis: 384kHz, DXD und DSD werden nur mit der RAVENNA/AES67-Firmware unterstützt.

CLOCK
Intern: Dante
Optisch: Synchronisation mit externer optischer Clock.

Über die Dante Clock
Alle Dante-fähigen Geräte verwenden das IEEE 1588 Precision Time Protocol (PTP) über das Netzwerk, um ihre lokalen Clocks mit einer Leader Clock zu synchronisieren und so eine sample-genaue Zeitausrichtung im gesamten Netzwerk zu gewährleisten. Ein Dante-Gerät wird als PTP Leader Clock für das Netzwerk gewählt; alle anderen Dante-Geräte fungieren als PTP Follower Clocks zur gewählten Leader Clock. Obwohl viele Dante-Geräte in der Lage sein können, eine PTP
Leader Clock zu werden, gewinnt nur ein Gerät die Wahl. Geräte mit Clock-Eingängen (z. B. Word Clock oder AES3) werden im Wahlprozess bevorzugt. Ein über Gigabit verbundenes Gerät wird gegenüber einem über 100 Mbps verbundenen Gerät bevorzugt. Eine Tie-Breaker-Regel der niedrigsten MAC-Adresse wird verwendet, wenn mehrere gleichwertige Kandidaten für die Leader Clock verfügbar sind. Der Wahlprozess kann manuell überschrieben werden, indem 'Preferred Leader' auf einem Gerät eingestellt wird.

Dante Clock-Typen
Jedes Dante-Hardwaregerät kann seine Clock entweder von seiner hochwertigen internen Clock-Schaltung oder von einer extern angeschlossenen Word Clock ableiten. Im Falle der Dante Virtual Soundcard wird die Computer-Clock verwendet.

Über die Dante Latenz
Bei Dante-Audiogeräten wird die Variation der Latenz im Netzwerk am Empfänger kompensiert. Jeder Empfänger hat eine Geräte-Latenzeinstellung. Diese Einstellung definiert die Latenz zwischen den Zeitstempeln der eingehenden Audiosamples und dem Zeitpunkt, zu dem diese Samples ausgegeben werden.
Die typische Standardlatenz für ein Dante-Audiogerät beträgt 1 ms. Dies ist ausreichend für ein sehr großes Netzwerk, bestehend aus einem Gigabit-Netzwerkkern (mit bis zu 10 Hops zwischen Edge-Switches) und 100-Mbit-Links zu Dante-Geräten. Kleinere, reine Gigabit-Netzwerke können niedrigere Latenzwerte verwenden (bis zu 150 µs für sehr schnelle Geräte wie PCIe-Karten). Empfohlene Latenzeinstellungen werden im Dante Controller angezeigt und sind möglicherweise auch in der Produktdokumentation zu finden.

Alle Details finden Sie im Dante Controller Handbuch

MONITORING-Einstellungen

Die Monitoring-Einstellungen sind der zentrale Teil der Monitoring Mission. Hier können Sie die eingehenden Quellen und ausgehenden Monitor-Sets konfigurieren und deren Routing einstellen.

QUELLEN

Der erste Schritt ist die Konfiguration Ihrer Quellen (z. B. DAW oder externes DANTE-Gerät), bevor Sie entscheiden, wie Sie diese überwachen möchten. Standardmäßig verfügt Anubis über vorerstellte Quellen, die aus den aktuellen physikalischen Anubis-Eingängen bestehen: Mic/Line (Rückseiten-Eingänge 1-2) und INST/LINE (Vorderseiten-Eingänge 3-4), mit einer zusätzlichen DAW-Quelle, die bereit ist, Ihr DAW-Playback abzuhören, nach einer ersten Verbindung im Dante Controller.
Die internen Quellen sind bereits mit der Anubis Mix-Engine verbunden, sodass Sie diese sofort für Monitoring-Zwecke nutzen können. Sie können jederzeit beliebige dieser vorkonfigurierten Quellen entfernen und/oder eigene zusätzliche Quellen erstellen.
Anubis wird ab Werk mit einigen vorkonfigurierten Quellen (wie DAW 1-2) geliefert. Benutzer können eigene Quellen hinzufügen und erstellen oder die vorhandenen bearbeiten. 128 Kanäle @ 1FS (44.1/48kHz) stehen zur Verfügung, um diese Quellen zu verbinden.

Kanäle

Nummer: Kanalnummerierung der Quelle
Typ: Der Kanaltyp ist vordefiniert entsprechend dem ausgewählten Quelltyp
Patch: Konfigurieren Sie das Quell-Routing, indem Sie jeden der Quellkanäle patchen. Scrollen Sie, um die gesamte Liste anzuzeigen.

Abbildung 2 Beispiel: Dante-gepatchte Quelle

Hinweis: Stream Listener Sources werden im Dante-Modus nicht unterstützt.

MONITORE

Konfigurieren Sie Ihre Monitoring-Sets, egal ob Sie die Anubis Hardware-Ausgangs-Sets für Ihre Studio-Monitorlautsprecher, Kopfhörer, Cue-Mix verwenden oder die Ausgänge eines externen kompatiblen Dante-Geräts fernsteuern möchten.

Patches

Abbildung 3 Beispiel: Konfigurierter Patch-Monitor

Patch: Konfigurieren Sie das Monitor-Routing. Benutzer können einen Anubis Hardware-Ausgangsmonitor, eine externe Quelle (z. B. gekoppeltes Gerät) oder einen Dante-Stream patchen. Die Patch-Liste beginnt mit den Anubis Hardware-Eingängen, gefolgt vom Dante-Stream. Scrollen Sie, um die gesamte Liste anzuzeigen.

DANTE IO-Einstellungen

Weisen Sie den DANTE IO-Kanal innerhalb der Anubis-Einstellungen zu. Dies ermöglicht es dem Bediener, beispielsweise Mikrofoneingänge des Anubis direkt auf die Dante-Kanäle zu patchen, um diese in der DAW aufzunehmen.

Die Venue Mission und die Commentary Unit Mission verfügen nicht über die Seite für die Dante IO-Einstellungen. Um das Dante-Routing durchzuführen, öffnen Sie die Dante Advanced Pages über MT Discovery.

Routing-Beispiel der Venue Mission in den erweiterten Einstellungen.

Alle Details finden Sie in den Online-Informationen zu den Dante Advanced Pages https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/257392641/Merging+DANTE+Advanced+Pages.

Alle Details zur Venue Mission finden Sie im Use Case hier https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/665649153/COMMON+SETUP+DANTE .

SoundID REFERENCE ROOM CORRECTION

AUSGÄNGE-Einstellungen

TRIGGER-Einstellungen

Alle Details finden Sie im Hauptbenutzerhandbuch.

INFO-Einstellungen

Info
Hier finden Sie alle Informationen zum Anubis-Namen, Typ, Firmware-Version, Wartungsmodus und
Seriennummer sowie zusätzliche Informationen zum Anubis-Status: Temperatur, CPU,
Speichernutzung und die laufende AoIP-Firmware (Dante) sowie den Dante-Lizenzplan (8 IO oder 64 IO)

Hinweis: Anubis-Benutzer sollten regelmäßig prüfen, ob eine neue Firmware verfügbar ist. Es ist wichtig, auf die neueste Firmware zu aktualisieren, um von den neuesten Verbesserungen und Fehlerbehebungen zu profitieren.
Befolgen Sie die Firmware-Update-Prozedur für alle Details.

EXIT-Einstellungen

Neustart
Starten Sie den Anubis neu

Hinweis: Um Anubis auszuschalten, drücken Sie den POWER-Knopf, um ihn in den freigegebenen Zustand zu versetzen.

Speichern
Speichern Sie die aktuelle Anubis-Konfiguration

Hinweis: Die gesamte Anubis-Konfiguration wird alle 2 Minuten sowie jedes Mal gespeichert, wenn Sie die Anubis-Einstellungen verlassen. Wenn Änderungen in den Anubis-Einstellungen vorgenommen wurden und Sie planen, Anubis auszuschalten, während Sie sich in den Einstellungen befinden, wird empfohlen, zuerst eine Konfigurationsspeicherung durchzuführen.

Neustart auf Werkseinstellungen
Beim Zurücksetzen Ihres Anubis auf die Werkseinstellungen werden die Standard-Werkseinstellungen wiederhergestellt.

Alle Quellen, Monitore und Einstellungen gehen verloren.
Da die gespeicherten Presets nicht gelöscht werden, empfehlen wir Ihnen, Ihre Anubis-Konfiguration zuerst zu sichern, indem Sie sie als Preset speichern.

Dante-Redundanz

Das Merging Anubis unterstützt vollständig (2) RJ45-Anschlüsse, die in zwei verschiedenen Betriebsmodi konfiguriert werden können.

1. Dante-Redundanz:
   Dante bietet eine Full-Time-Redundanzoption mit permanenter primärer und sekundärer Audioübertragung. Redundanz erfordert ein zweites Netzwerk, entweder über einen zweiten physischen Switch (empfohlen) oder über ein VLAN, das den Netzwerkverkehr isoliert.
   Audiodaten werden gleichzeitig über das primäre und sekundäre Netzwerk übertragen. Im Falle eines Ausfalls in einem Netzwerk wird Audio weiterhin über das andere Netzwerk übertragen.
   Kann über das TFT unter Einstellungen>Allgemein aktiviert werden.
   .
2. Netzwerk-Switch-Modus (Standard)
   Ermöglicht das Aneinanderreihen einer zusätzlichen Netzwerkschnittstelle, die direkt an einen der Hapi MKIII RJ45-Ports angeschlossen ist.
   Hinweis: Wir unterstützen keine mehrfachen Daisy-Chains von Geräten am zweiten Ethernet-Port des Hapi im Switch-Port. Ein ordnungsgemäß konfigurierter Netzwerk-Switch wird empfohlen, um mehr als eine zusätzliche Hardware-Audio-Schnittstelle in einer Daisy-Chain zu verbinden.

GRUNDLEGENDE DANTE-MONITORING-EINRICHTUNG (Monitor Mission)

Einrichtung:
Verwendung eines Hauptlautsprecher-Sets und Kopfhörern, um die Hauptwiedergabequelle der DAW zu monitoren.

Voraussetzungen:
Stellen Sie sicher, dass Dante Controller und Dante Virtual Sound Card installiert und ausgeführt werden. Verbinden Sie Ihr Anubis ordnungsgemäß und schalten Sie es ein.
Verbinden Sie Ihre aktiven Monitore (oder Endstufe) mit den physischen Ausgängen XLR 1 und 2 und/oder TRS-Ausgängen 3-4 des Anubis, falls Sie alternative Monitore in Ihrer Einrichtung haben.

Vorgehensweise:

1. Um Ihre DAW-Wiedergabe mit Anubis zu verbinden, müssen Sie zuerst eine Quelle zur Verfügung haben, um Ihren DAW-Wiedergabe-Stream 1-2 (falls Stereo) zu hosten.
   Hinweis: Ab Werk wird Anubis mit einer DAW 1-2 Quelle geliefert. Falls diese auf der Quellen-Seite nicht verfügbar ist, erstellen Sie sie; siehe dazu den Abschnitt Einstellungen>Quellen im Handbuch.
2. Starten Sie Ihre DAW und stellen Sie sicher, dass der Dante-Treiber geladen wird.
3. Öffnen Sie den Dante Controller und verbinden Sie Streams zwischen Ihrem Anubis und Ihrem System.

4. Patchen Sie Ihre DAW 1-2 Quelle auf die Dante Streams 1-2.

5. Patchen Sie Ihr Monitor-Set. Ab Werk sollten die Lautsprecher-Sets: A, B und Kopfhörer 1, 2 bereits ihren jeweiligen physischen Ausgängen zugewiesen sein. Dies kann unter dem Abschnitt Einstellungen>Monitore Patch überprüft und bei Bedarf geändert werden.
   Standard-Patching unter den jeweiligen Quellen- und Monitor-Einstellungen
   Einstellungen>Monitor Haupt 1-2 Lautsprecher A auf die physischen Anubis XLR 1-2 gepatcht

   Einstellungen>Monitor Haupt 1-2 Lautsprecher A auf die Dante Streams 1-2 gepatcht


   Wenn die Dante Streams sich automatisch trennen, stellen Sie sicher, dass unter Einstellungen>Dante IO keine Kanäle bereits diesen Dante-Kanälen zugewiesen sind.
6. Kehren Sie zur Haupt-Anubis-Quellenseite zurück, um auszuwählen, welche Quelle und von welchem Monitor-Set Sie monitoren möchten. Wählen Sie zuerst das Monitor-Set (z.B. Anubis A oder B Taste), dann die DAW 1-2 Quelle, um diese zu monitoren.


   DAW 1-2 Quelle auswählen
7. Um mehrere Quellen gleichzeitig zu monitoren, aktivieren Sie die SUM-Option und fassen Sie Ihre Quellenauswahlen zusammen.
   Um die Kopfhörerlautstärke zu regeln, wählen Sie einfach die Headphone 1 (Kopfhörer 1) Taste und verwenden Sie den Anubis Drehregler, um die Lautstärke anzupassen.

Hinweis: Der Lautsprecher-Set-Modus und der Kopfhörer-Modus hören auf dieselbe Quellenauswahl. Um verschiedene Quellen zu hören, muss ein Monitoring Cue konfiguriert werden (siehe Abschnitt Einstellungen>Monitore Cue-Modus).

Sie sind bereit, Ihre Anubis Monitoring Mission zu starten und haben die volle Kontrolle über Ihr DAW-Monitoring.

MUSIC MISSION DANTE-EINRICHTUNG

Einrichtung:
Hinzufügen von Mikrofonen und Instrumenten für die Aufnahme, während gleichzeitig die DAW-Hauptausgänge und ein ultra-niedriger Monitoring-Cue, der an die Kopfhörer 1 geleitet wird, überwacht werden. Bereitstellung von CUE-Mischungen für Künstler über ein Dante-Netzwerk.

Voraussetzungen:
Installieren Sie Dante Controller und Dante Virtual Soundcard.

Verbinden Sie Ihre Mikrofone mit den XLR-Kombi-Eingängen 1-2 auf der Rückseite des Anubis. Ihre Gitarre oder Ihr Bass kann direkt an den Hi-Z-Instrumenteneingang an der Vorderseite, Eingang 3, angeschlossen werden. Stereo-Eingänge 3-4 können verwendet werden, aber in diesem Fall muss unter Einstellungen>Quellen>Inst/Line der Quellenmodus auf Stereo-Modus geändert und an Jack 3 und Jack 4 gepatcht werden.

Hinweis: Die Verwendung von Eingang 4 überschreibt das eingebaute Talkback-Mikrofon, da beide dieselbe Schaltung teilen.

Vorgehensweise:

1. Starten Sie Dante Virtual Sound Card (DVS) und Dante Controller.
2. Stellen Sie im Dante Controller Verbindungen zwischen dem Anubis und Ihrem System her.

3. Konfigurieren Sie Ihre DAW so, dass sie die Dante Virtual Sound Card verwendet, und stellen Sie sicher, dass sie beispielsweise für die Verwendung der Dante-Ausgänge 1-2 konfiguriert ist.
4. Geben Sie Ihre DAW wieder.
   Das DAW-Signal wird in die Dante-Eingangskanäle des Anubis gelangen.

   Für Stereo-DAW-Eingänge wird empfohlen, die Kanäle nach links und rechts zu pannen.
5. Öffnen Sie die Bus-Routing-Seite und patchen Sie den Mixer und Mixer-ALT auf die Ausgänge, von denen Sie monitoren möchten.

   Bus-Routing
   Sie können die Ausgänge der Mixer auf lokale Anubis-Hardware-Ausgänge (z.B. XLR 1-2 oder HP1 oder HP2) mappen, aber auch Ihr Bus-Routing auf Dante-Geräte in Ihrem Netzwerk mappen (scrollen Sie auf der Seite nach unten). Hinweis: Für Dante Multichannel Monitoring empfehlen wir die Verwendung der Anubis Monitor Mission.
6. Um die physischen Preamps des MT 48 über Dante und Ihre DAW aufzunehmen, stellen Sie sicher, dass Sie diese unter Einstellungen>Dante IO ordnungsgemäß routen.
   Im Bild unten haben wir die analogen Eingänge 1-4 des Anubis auf die Dante-Kanäle 1-4 geroutet, um diese Kanäle in Ihren DAW-Eingängen aufzunehmen.

   Sie sind bereit, Software-Anwendungen (DAW) mit der Anubis Music Mission aufzunehmen und zu monitoren, wobei Sie jetzt auch die Anubis-Eingangskanäle mit extrem niedriger Latenz mischen können.

WEITERE ANUBIS ANWENDUNGSFÄLLE HIER

https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818957

WEBBENUTZEROBERFLÄCHE

Steuern Sie Ihr Anubis-Monitoring über jedes Tablet oder jeden Webbrowser fern, indem Sie die Web-Benutzerseite öffnen. Die Anubis Monitoring Web User Interface kombiniert alle drei Seiten der Monitoring Mission in einer einzigen Webseite.

Peer-to-Peer Fernzugriff:

Netzwerk-/Tablet-Fernzugriff:

So öffnen Sie die Remote-Webbenutzeroberfläche

MT Discovery:
Stellen Sie sicher, dass MT Discovery 15.0.10 oder höher auf Ihrem System installiert ist.
Sobald Anubis ordnungsgemäß mit Ihrem PC oder Mac verbunden ist, starten Sie MT Discovery und doppelklicken Sie auf den Anubis-Eintrag. Dadurch wird die Monitoring Web Access Seite in Ihrem Standard-Webbrowser geöffnet (Google Chrome wird empfohlen).

ANEMAN, VAD und MAD sind RAVENNA/AES67-Dienstprogramme und Treiber und unterstützen weder den Dante-Betriebsmodus noch werden sie Ihr Anubis erkennen. Wenn Sie Dante verwenden, empfehlen wir die Verwendung von MT Discovery für den Schnittstellenzugriff und die Verwaltung sowie Dante Controller für die Konnektivität.

Dante-Anhang über den Webzugriff verfügbar

Sobald der Remote-Webzugriff in Ihrem Browser geöffnet ist (Chrome empfohlen). Im Hauptmenü finden Sie Optionen mit Einstellungen-Zugriff und auch den Dante-Anhang-Zugriff.

Gerät identifizieren

Dante Controller unterstützt die Geräteidentifikation. Doppelklicken Sie auf ein beliebiges Gerät in der Netzwerkansicht, um die Geräteansicht zu öffnen, und klicken Sie dann auf die Schaltfläche "Identify" (Identifizieren). Dadurch wird der Gerätename/die Seriennummer als Overlay auf dem Anubis-TFT-Display angezeigt.

Sie haben nun ein Anubis im Netzwerk identifiziert.

ANUBIS FIRMWARE-UPDATE-VERFAHREN

VORAUSSETZUNGEN

• MT Discovery 15.0.10 und höher sowie MT Portal 1.2 und höher.
  Herunterladen von https://www.merging.com/download
• Eine Internetverbindung, um die neueste Firmware herunterzuladen
• Verbinden der Ethernet-Schnittstelle des Anubis mit einem Mac- oder PC-System für das Update-Verfahren
• Google Chrome ist der empfohlene Browser

VERFAHREN – MT Portal

1. Installieren Sie MT DISCOVERY und MT Portal
2. Laden Sie das neueste Anubis Toolkit / Firmware von https://www.merging.com/anubis/download herunter
3. Verbinden Sie den Anubis-Netzwerkanschluss mit dem System, auf das Sie die neueste Firmware heruntergeladen haben
4. Wenn Sie MT Discovery starten, wird Ihr Anubis innerhalb von Sekunden erkannt.
5. Führen Sie einen Maus-Rechtsklick aus und wählen Sie entweder "Show Available updates" (Verfügbare Updates anzeigen)
   Hinweis: Für manuelle Firmware-Updates beachten Sie bitte das Hauptbenutzerhandbuch.

6. Dadurch wird das MT Portal geöffnet.
7. Wählen Sie unter dem Dante-Tab des Anubis "Download & Update" (Herunterladen & Aktualisieren)


   Brechen Sie niemals ein Firmware-Update ab.
8. Starten Sie den Anubis neu, sobald das Update erfolgreich war. Er läuft dann im Dante-Modus.
   Die Dante IO Lizenz ist nicht enthalten, Details finden Sie im Verfahren am Anfang dieses Leitfadens.

VERFAHREN – Manuell

Update von der Wartungsseite (Alternative)

Benutzer können die Firmware von der Wartungsmodus-Seite aktualisieren. Dies wird über eine Netzwerk-AoIP-Verbindung zu Ihrem System (Mac oder PC) unterstützt.

ÖFFNEN SIE DIE WARTUNGSSEITE des Anubis über das MT Discovery Rechtsklick-Menü

Ein Browserfenster öffnet sich. Klicken Sie auf SELECT FILE (Datei auswählen) und suchen Sie die heruntergeladene Firmware-Datei.
(Die RAVENNA-AES67 oder DANTE Firmware/Toolkits finden Sie auf der Merging-Website)

Klicken Sie auf UPDATE (Aktualisieren) und warten Sie, bis der Vorgang beendet ist. Stellen Sie sicher, dass Ihr Computer während des Update-Vorgangs nicht in den Ruhezustand wechselt. Der Aktualisierungsvorgang dauert etwa 10 Minuten. Geraten Sie nicht in Panik, wenn der Prozess festzustecken scheint. Brechen Sie nicht ab, warten Sie einfach.

Sobald das Update abgeschlossen ist, erscheint die Meldung REBOOT DEVICE (Gerät neu starten). Bestätigen Sie.

Nach dem Neustart des Geräts wird Ihr Merging Anubis auf die neueste Firmware aktualisiert.

Brechen Sie niemals ein laufendes Firmware-Update ab

Referenzen

• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4819466/NMOS+Implementation+Notes
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multica_st+Groups+configuration+-+Cisco+switches
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818859/Dante+devices+Multicast+Groups+configuration+-+Cisco+switches.
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/257392641/Merging+DANTE+Advanced+Pages
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/665649153/COMMON+SETUP+DANTE
• https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/4818957
• Merging Technologies - Interfaces

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Merging ANUBIS Handbuch herunterladen

Verfügbare Sprachen
