LG SH4, SHC4 Handbuch

www.lg.com

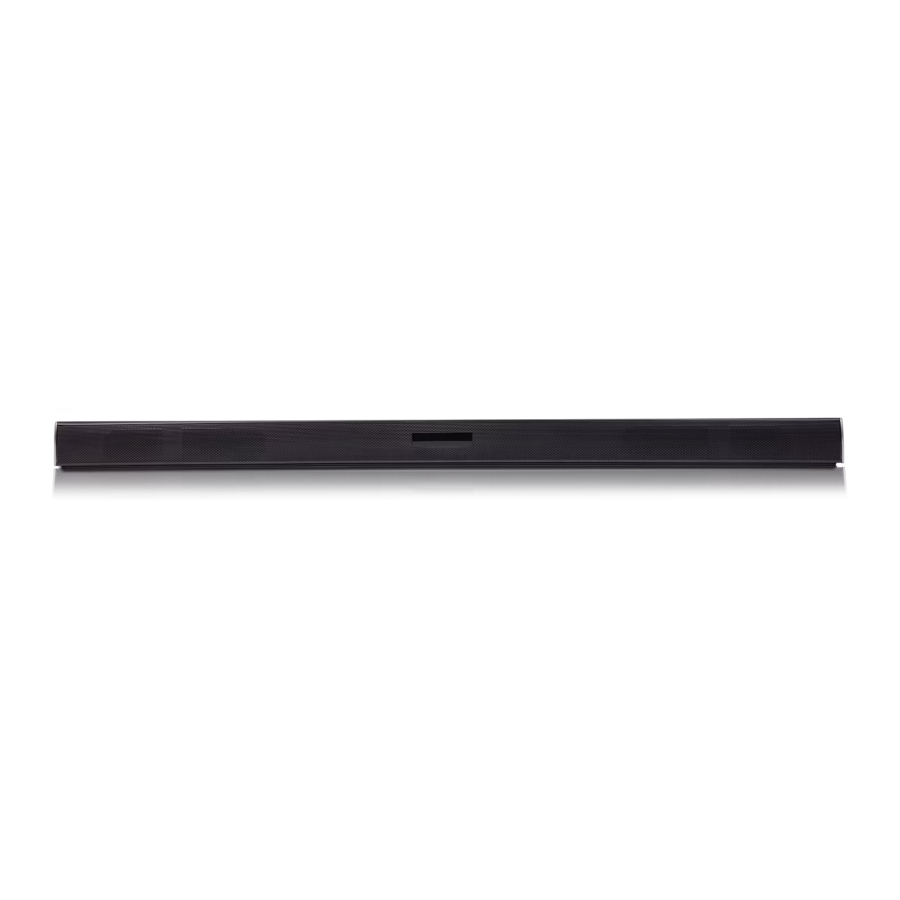

Vorderseite

Die Tasten befinden sich auf der Rückseite.

Standby / Ein

Wählt Funktion

Lautstärke einstellen

Rückseite

OPTICAL IN An ein optisches Gerät anschließen

PORTABLE IN An ein tragbares Gerät anschließen

USB port An ein USB-Gerät anschließen

HDMI IN An den HDMI-Ausgang eines Geräts anschließen

HDMI OUT (TV ARC) An einen Fernseher anschließen. Platzieren Sie den kabellosen Subwoofer in der Nähe des Lautsprechers und folgen Sie den nachstehenden Schritten.

Subwoofer-Verbindung

1. Schließen Sie das Netzkabel des kabellosen Subwoofers an die Steckdose an.
2. Schalten Sie die Haupteinheit ein. :
   Die Soundbar und der kabellose Subwoofer werden automatisch verbunden. Die grüne LED des Subwoofers leuchtet auf.

Subwoofer manuell verbinden

1. Subwoofer zurücksetzen
   Wenn die grüne LED am Subwoofer schnell blinkt, überspringen Sie diesen Schritt und fahren Sie mit fort.

• Halten Sie die Pairing-Taste für 5 Sekunden gedrückt.
• Die LED leuchtet abwechselnd rot und grün.
• Ziehen Sie das Netzkabel ab. Nachdem die LED vollständig erloschen ist, stecken Sie das Netzkabel wieder ein.

Nachdem der Reset abgeschlossen ist, blinkt die grüne LED des Subwoofers schnell.

2. Soundbar zurücksetzen

• Stellen Sie die Lautstärke auf das Minimum ein, bis die rote LED an der Soundbar eine Weile leuchtet.
• Halten Sie die (Mute (Stumm)) Taste auf der Fernbedienung für 3 Sekunden gedrückt.
• Die rote LED an der Soundbar blinkt schnell.
• Schalten Sie die Soundbar aus und wieder ein, während die grüne LED des Subwoofers blinkt.

Wenn die Verbindung hergestellt ist, sehen Sie die grüne LED am Subwoofer.

Halten Sie die Soundbar und den Subwoofer über 1 m (3,3 ft) von den folgenden Geräten (z.B. WLAN-Router, Mikrowelle usw.) fern, um Funkstörungen zu vermeiden.

TV-Verbindung

Verbinden Sie den Lautsprecher und den Fernseher über Optisch () oder HDMI ARC ().

Optische Verbindung

1. Verbinden Sie den Lautsprecher über ein optisches Kabel mit dem Fernseher.
2. Stellen Sie [Externer Lautsprecher (Optisch)] in Ihrem TV-Einstellungsmenü ein.


HDMI(ARC) Verbindung

1. Verbinden Sie den Lautsprecher über ein HDMI-Kabel mit dem Fernseher.
2. Stellen Sie [Externer Lautsprecher (HDMI ARC)] in Ihrem TV-Einstellungsmenü ein.

   Eine HDMI-Verbindung ist nicht möglich, wenn Ihr Fernseher HDMI ARC nicht unterstützt.

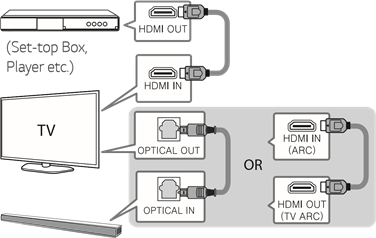

Zusätzlicher Geräteanschluss

1. Verbinden Sie das externe Gerät wie folgt.

2. Wählen Sie die Eingangsquelle, indem Sie wiederholt F auf der Fernbedienung oder am Gerät drücken.

Fernbedienung

ASC/STANDARD/CINEMA: Wählt einen Soundeffekt-Modus aus.

NIGHT ON/OFF: Reduziert die Lautstärke nachts.

WOOFER LEVEL +/-: Synchronisiert Audio und Video.

AUTO POWER ON/OFF: Schaltet sich automatisch durch eine Eingangsquelle ein.

Batteriewechsel

Zusätzliche Informationen

Spezifikation

Stromverbrauch	22 W
	Vernetzter Standby: 0,5 W (Wenn alle Netzwerkanschlüsse aktiviert sind.)
Netzteil	Modell: DA-38A25 y Hersteller: Asian Power Devices Inc. Eingang: 100 - 240 V ~ 50 - 60 Hz 1.2 A Ausgang: 25 V 0 1.52 A
Abmessungen (B x H x T)	Ca. 890 mm x 53 mm x 85 mm (35,0 Zoll x 2,1 Zoll x 3,3 Zoll), Ohne Standfuß
Nettogewicht	Ca. 2,34 kg (5,2 lb)
Bus-Stromversorgung (USB)	5 V 500 mA
Verstärker (Gesamte RMS Ausgangsleistung)	300 W

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

So trennen Sie die drahtlose Netzwerkverbindung oder das drahtlose Gerät
Stellen Sie die AUTO POWER ON/OFF-Funktion auf Aus und schalten Sie das Gerät aus.

Dieses Produkt enthält Chemikalien, die nach dem Gesetz des Staates Kalifornien bekanntermaßen Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Nach dem Anfassen Hände waschen.

FCC-Erklärung zur HF-Strahlenbelastung:
Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden.

Dieses Gerät sollte mit einem Mindestabstand von 20 cm (7,8 Zoll) zwischen der Antenne und Ihrem Körper installiert und betrieben werden. Benutzer müssen die spezifischen Bedienungsanleitungen befolgen, um die Einhaltung der HF-Expositionsgrenzwerte zu gewährleisten.

FCC-Anforderungen an Funkfrequenzstörungen:
Hochleistungsradare sind als Primärnutzer der 5,25 bis 5,35 GHz und 5,65 bis 5,85 GHz Bänder zugeordnet. Diese Radarstationen können Störungen und/oder Schäden an diesem Gerät verursachen. Dieses Gerät kann nicht zusammen mit einem anderen Sender aufgestellt werden.

Verantwortliche Partei:
LG Electronics USA, Inc. 1000 Sylvan Ave
Englewood Cliffs, NJ 07632
Tel: 1-800-243-0000
