70mai Hardwire Kit Handbuch

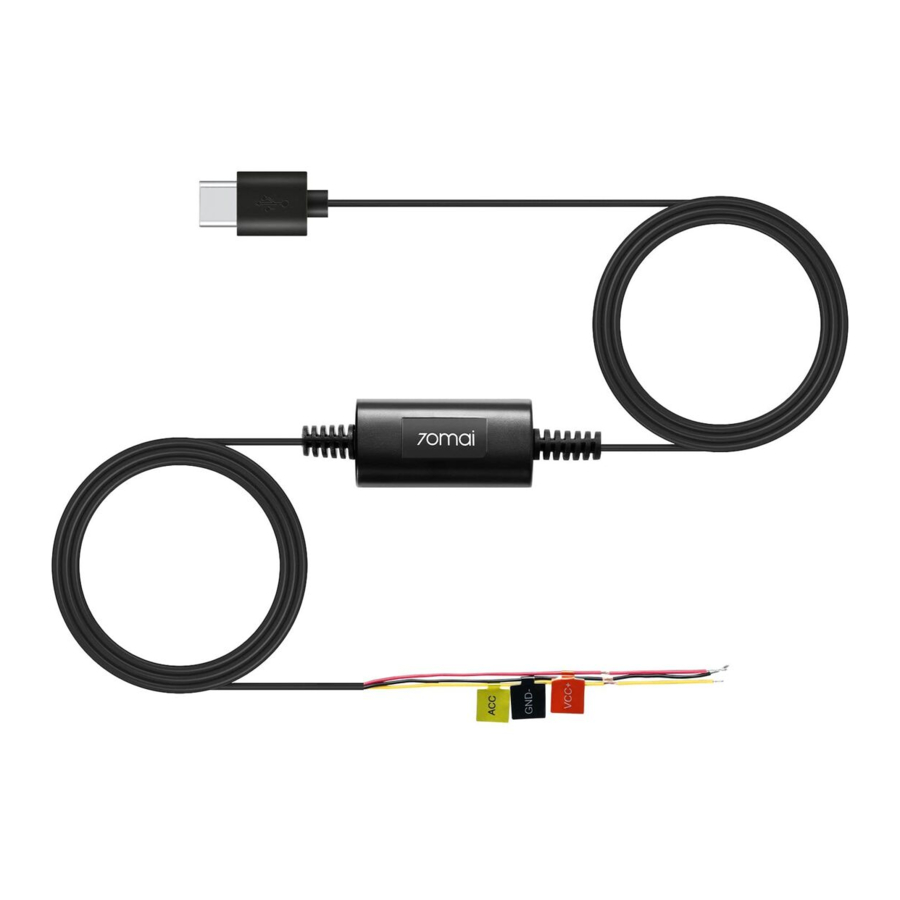

Produktübersicht

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden, und bewahren Sie es an einem sicheren Ort auf.
Hinweis: Abbildungen des Produkts, des Zubehörs und der Benutzeroberfläche im Benutzerhandbuch dienen nur als Referenz. Das tatsächliche Produkt und die Funktionen können aufgrund von Produktverbesserungen variieren.

Produktfunktionen

Als Zubehör für 70mai-Fahrzeuggeräte muss dieses Produkt mit dem Hauptgerät verwendet werden. Nach korrekter Installation und Verbindung mit dem Hauptgerät versorgt das 70mai Hardwire Kit das Hauptgerät mit Strom und ACC-Signalen und bietet einen Unterspannungsschutz, um eine Tiefentladung der Autobatterie durch den Dauerbetrieb des Hauptgeräts zu verhindern.

Unterstützte Geräte

Dieses Produkt ist kompatibel mit Fahrzeuggeräten, die eine Parküberwachung unterstützen und unter der Marke 70mai hergestellt werden, sowie mit Xiaomi- und Mijia-Produkten, die von 70mai Co., Ltd. hergestellt werden. Eine vollständige Liste der unterstützten Geräte finden Sie im Online-Leitfaden oder auf der Produktseite.
Dieses Produkt verfügt über einen Type-C-Anschluss und unterstützt keine Hauptgeräte, die einen USB-A-Anschluss verwenden.

Bei smarten Rückspiegeln und anderen smarten Fahrzeugprodukten ändern Sie den Ein-/Ausschaltmodus nach der Installation und dem Anschluss des Hardwire Kits in den „ACC detection mode (ACC-Erkennungsmodus)“ in den Settings (Einstellungen) für Ein-/Ausschalten. Andernfalls kann das Hauptgerät Fehlfunktionen aufweisen.

Installation

1. Suchen Sie Ihren Sicherungskasten
   Beachten Sie die Bedienungsanleitung des Fahrzeugs und suchen Sie den Sicherungskasten.


Hinweise:

• Stellen Sie sicher, dass der Motor und die Stromversorgung des Fahrzeugs ausgeschaltet sind, bevor Sie den Sicherungskasten suchen oder bedienen.
• Die Position und Form des Sicherungskastens kann je nach Fahrzeug variieren. Das Bild dient nur als Referenz. Spezifische Details entnehmen Sie bitte der Bedienungsanleitung des Fahrzeugs oder konsultieren Sie den Autohändler.
• Wenn Sie den Sicherungskasten nicht finden können oder keine Kenntnisse des elektrischen Systems haben, lassen Sie die Installation bitte von einem professionellen Techniker durchführen, um Unfälle zu vermeiden.

2. Geeignete Sicherungen finden
   Beachten Sie die Bedienungsanleitung des Fahrzeugs oder verwenden Sie ein Multimeter, um die Sicherungen mit den folgenden Spezifikationen zu finden.

   1. Die regelmäßige Elektrosicherung mit einer Ausgangsspannung von 12-30V.
   2. Die ACC-Stromsicherung.
      • Die regelmäßige Elektrosicherung liefert konstanten Strom, wenn der Motor des Fahrzeugs ausgeschaltet ist.
      • Die ACC-Stromsicherung liefert nur Strom, wenn der Schlüssel in die ACC ON (ACC EIN) Position gedreht wird, und stellt die Stromversorgung ein, wenn der Motor des Fahrzeugs ausgeschaltet wird.

Sobald identifiziert, entfernen Sie diese beiden Sicherungen.

3. Stromkabel und ACC-Signalkabel anschließen

   1. Wickeln Sie das Stromkabel (rot) des Hardwire Kits um den Stift der entfernten regulären Elektrosicherung.
   2. Wickeln Sie das ACC-Signalkabel (gelb) des Hardwire Kits um den Stift der entfernten ACC-Stromsicherung.
   3. Stecken Sie die Sicherungen wieder in die entsprechenden Steckplätze.
4. Massekabel anschließen

   1. Verbinden Sie das Massekabel (schwarz) des Hardwire Kits mit der Erdungsschraube oder dem Chassis des Fahrzeugs.
   2. Verwenden Sie ein Werkzeug, um die Schraube festzuziehen.
5. Verbindung und ACC-Signal testen
   Smarte Rückspiegel und andere smarte Fahrzeuggeräte:
   1. Verbinden Sie den Type-C-Anschluss des Hardwire Kits mit dem Stromausgang des Hauptgeräts (DC/IN). Starten Sie den Motor und warten Sie, bis sich das Hauptgerät einschaltet.
      Falls sich das Hauptgerät nicht einschalten lässt, schalten Sie es manuell ein. Falls die Meldung „Connect to an external power source“ (Mit externer Stromquelle verbinden) angezeigt wird, überprüfen Sie das Stromkabel des Hardwire Kits, um sicherzustellen, dass es korrekt mit der regulären Elektrosicherung verbunden ist.
   2. Nachdem das Hauptgerät eingeschaltet wurde, gehen Sie zu Settings (Einstellungen) > Power on/off settings (Ein-/Ausschalt-Einstellungen) und wählen Sie den ACC detection mode (ACC-Erkennungsmodus). Starten Sie das Hauptgerät neu, damit die neuen Einstellungen wirksam werden.
   3. Nachdem das Hauptgerät neu gestartet wurde, schalten Sie den Motor aus und ziehen Sie den Schlüssel ab. Überprüfen Sie, ob sich das Hauptgerät ausschaltet oder in den Schlafmodus wechselt. Bei einigen Autos wird das ACC-Ausschalt-Signal erst ausgelöst, wenn die Fahrertür geöffnet wird, nachdem der Motor ausgeschaltet wurde. Einige Automodelle lösen das ACC-Ausschalt-Signal erst aus, nachdem der Motor für eine bestimmte Zeit ausgeschaltet war. Bei solchen Autos beobachten Sie einige Zeit, nachdem die ACC-Stromversorgung ausgeschaltet ist, ob sich das Hauptgerät ausschaltet oder in den Schlafmodus wechselt.
   4. Nachdem sich das Hauptgerät ausgeschaltet oder in den Schlafmodus begeben hat, starten Sie den Motor neu und überprüfen Sie, ob sich das Hauptgerät automatisch einschaltet.

Dashcams:

1. Verbinden Sie den Type-C-Anschluss des Hardwire Kits mit dem Stromausgang des Hauptgeräts (DC/IN). Starten Sie den Motor und warten Sie, bis sich das Hauptgerät einschaltet.
   Falls sich das Hauptgerät nicht einschalten lässt, schalten Sie es manuell ein. Falls die Meldung „Connect to an external power source“ (Mit externer Stromquelle verbinden) angezeigt wird, überprüfen Sie das Stromkabel des Hardwire Kits, um sicherzustellen, dass es korrekt mit der regulären Elektrosicherung verbunden ist.
2. Nachdem das Hauptgerät eingeschaltet wurde, schalten Sie den Motor aus und ziehen Sie den Schlüssel ab. Überprüfen Sie, ob sich das Hauptgerät ausschaltet oder in den Schlafmodus wechselt.
   Bei einigen Autos wird das ACC-Ausschalt-Signal erst ausgelöst, wenn die Fahrertür geöffnet wird, nachdem der Motor ausgeschaltet wurde. Einige Automodelle lösen das ACC-Ausschalt-Signal erst aus, nachdem der Motor für eine bestimmte Zeit ausgeschaltet war. Bei solchen Autos beobachten Sie einige Zeit, nachdem die ACC-Stromversorgung ausgeschaltet ist, ob sich das Hauptgerät ausschaltet oder in den Schlafmodus wechselt.
3. Nachdem sich das Hauptgerät ausgeschaltet oder in den Schlafmodus begeben hat, starten Sie den Motor neu und überprüfen Sie, ob sich das Hauptgerät automatisch einschaltet.

Wenn die oben genannten Schritte korrekt ausgeführt werden können, ist der Schaltkreis- und ACC-Signaltest bestanden.
Wenn der Schaltkreis- und ACC-Signaltest fehlschlägt, überprüfen Sie die Verkabelung des Hardwire Kits und stellen Sie sicher, dass die Sicherung und die Erdung korrekt angeschlossen sind.
Wenn die Verbindung korrekt ist, der Test jedoch fehlschlägt, wenden Sie sich an den Kundendienst.

6. Parküberwachungsfunktion testen
   1. Wenn sich das Hauptgerät einschaltet, aktivieren Sie die Parküberwachungsfunktion am Gerät oder in der 70mai App (wenn das Hauptgerät mit der App verbunden ist).
   2. Lassen Sie das Fahrzeug etwa 1 Minute laufen, schalten Sie dann den Motor aus und beobachten Sie, ob das Hauptgerät automatisch in den Parküberwachungsmodus wechselt.

Wenn das Hauptgerät in den spezifischen Modus wechselt, ist die Verbindung normal.
Andernfalls stellen Sie sicher, dass das Kabel fest angeschlossen ist, und starten Sie dann das Fahrzeug neu. Lassen Sie es erneut etwa 1 Minute laufen, schalten Sie dann den Motor aus und beobachten Sie, ob das Hauptgerät in den Parküberwachungsmodus wechselt.

7. Kabel verwalten
   Verlegen Sie das Hardwire Kit zum Standort des Hauptgeräts.
   Wenn das Hardwire Kit zu lang ist, binden Sie es zusammen, aber schneiden Sie es nicht ab. Das Abschneiden des Hardwire Kits beeinträchtigt die Stromversorgung und das ACC-Signal zum Hauptgerät.


Hinweise:

• Die tatsächliche Installation und Verkabelung des Hardwire Kits kann von den Abbildungen im Handbuch abweichen. Bitte suchen Sie Unterstützung bei einem professionellen Techniker.
• Schalten Sie vor der Installation und Verkabelung den Automotor und die Stromversorgung aus, um Kurzschlüsse zu vermeiden.

Spezifikationen

Produkt: 70mai Hardwire Kit
Modell: Midrive UP03
Eingang: DC 12 ~ 30V
Ausgang: DC 5V 2.4A
Negativer Stromausgang des Autos: GND(-)
Positiver Stromausgang des Autos: VCC(+)
Fahrzeugstrom: ACC
Unterspannungsschutz: 11.8V

Packliste

1. 70mai Hardwire Kit × 1
2. Benutzerhandbuch × 1

Fehlerbehebung

1. Das Produkt versorgt das Hauptgerät nicht mit Strom

   • Stellen Sie sicher, dass die ausgewählte reguläre Elektrosicherung eine Ausgangsspannung von 12-30V hat.
   • Stellen Sie sicher, dass die Kabel des Hardwire Kits gut mit den richtigen Sicherungen verbunden sind.
   • Wenn es das Hauptgerät immer noch nicht mit Strom versorgt, versuchen Sie, andere verwendbare Sicherungen zu identifizieren und anzuschließen, siehe Schritt 2 im Kapitel Installation.

2. Das Hauptgerät startet ständig neu

Stellen Sie sicher, dass das schwarze Kabel des Hardwire Kits sicher an einer guten Metallmasseverbindung verschraubt ist.

3. Das Hauptgerät konnte nicht in den Parküberwachungsmodus wechseln

   • Stellen Sie sicher, dass die Parküberwachungsfunktion im Hauptgerät oder in der 70mai App aktiviert ist (wenn das Hauptgerät mit der App verbunden ist).
   • Stellen Sie sicher, dass die Kabel des Hardwire Kits gut mit den richtigen Sicherungen verbunden sind.

Vergleichstabelle der Kabelverbindung und des Dashcam-Status
Verbindungsmethode	Dashcam-Status (Parküberwachungsfunktion ist aktiviert)
	Während der Fahrt	Während des Parkens
	Normale Aufnahme	Parküberwachungsmodus wird aktiviert
	Normale Aufnahme	Normale Aufnahme
	Normale Aufnahme	Schaltet sich aus
	Parküberwachungsmodus wird aktiviert	Schaltet sich aus
	Normale Aufnahme	Schaltet sich aus
	Dashcam schaltet sich niemals ein	Dashcam schaltet sich niemals ein

Vorsichtsmaßnahmen

Lesen Sie vor der Verwendung des Geräts alle Vorsichtsmaßnahmen, um eine korrekte und sichere Verwendung zu gewährleisten.

• Bitte lassen Sie die Installation von einem professionellen Techniker durchführen. Unser Unternehmen haftet nicht für Kurzschlüsse in der Stromversorgung des Autos und Schäden an der Autobatterie oder dem Innenraum aufgrund unsachgemäßer Installation.
• Unser Unternehmen haftet nicht für Verluste, die sich aus der Installation des Produkts ergeben, es sei denn, sie sind auf Produktqualitätsprobleme zurückzuführen.
• Die Leistung dieses Produkts wird durch die Zuverlässigkeit der Stromquelle des Autos, der Autobatterie und des Hauptgeräts beeinflusst. Unser Unternehmen haftet nicht für Verluste aufgrund von Fehlfunktionen dieses Produkts, es sei denn, sie sind auf Produktqualitätsprobleme zurückzuführen.
• Einige Autos können Änderungen in den ACC-Signalen nicht erkennen, wenn der Motor ein- oder ausgeschaltet wird. Bei solchen Autos kann das 70mai Hardwire Kit keine ACC-Signale an das Hauptgerät übertragen. Dies kann dazu führen, dass bestimmte Funktionen nicht verfügbar sind.
• Bitte verwenden Sie dieses Produkt nur für legale Zwecke.

Scannen Sie den QR-Code und senden Sie uns eine E-Mail an help@70mai.com

Scannen Sie den QR-Code, um das Installationsvideo anzusehen.

Service: help@70mai.com
Weitere Informationen finden Sie unter www.70mai.com
Hersteller: 70mai Co., Ltd.
Adresse: Room 2220, Building 2, No. 588 Zixing Road, Minhang District, Shanghai, China
