Dionex UltiMate 3000, 6000.1010 Handbuch
Einleitung
Der bewegliche PC-Halter kann Teil einer UltiMate 3000 Systemkonfiguration sein. Er kann Laptop- oder Tablet-PCs (mit Touchscreen) aufnehmen, die Chromeleon oder Chromeleon XPress ausführen können. Chromeleon XPress wird als reine Steuerungs-Setup verwendet, wobei UV-Daten von anderer Datenmanagement-Software über die analogen Signalausgänge des PDA-3000 oder VWD-3x00 erfasst werden. Der bewegliche PC-Halter ermöglicht einen bequemen und komfortablen Zugang zum PC, ohne dabei Arbeitsfläche zu beanspruchen.
Bitte beachten Sie:

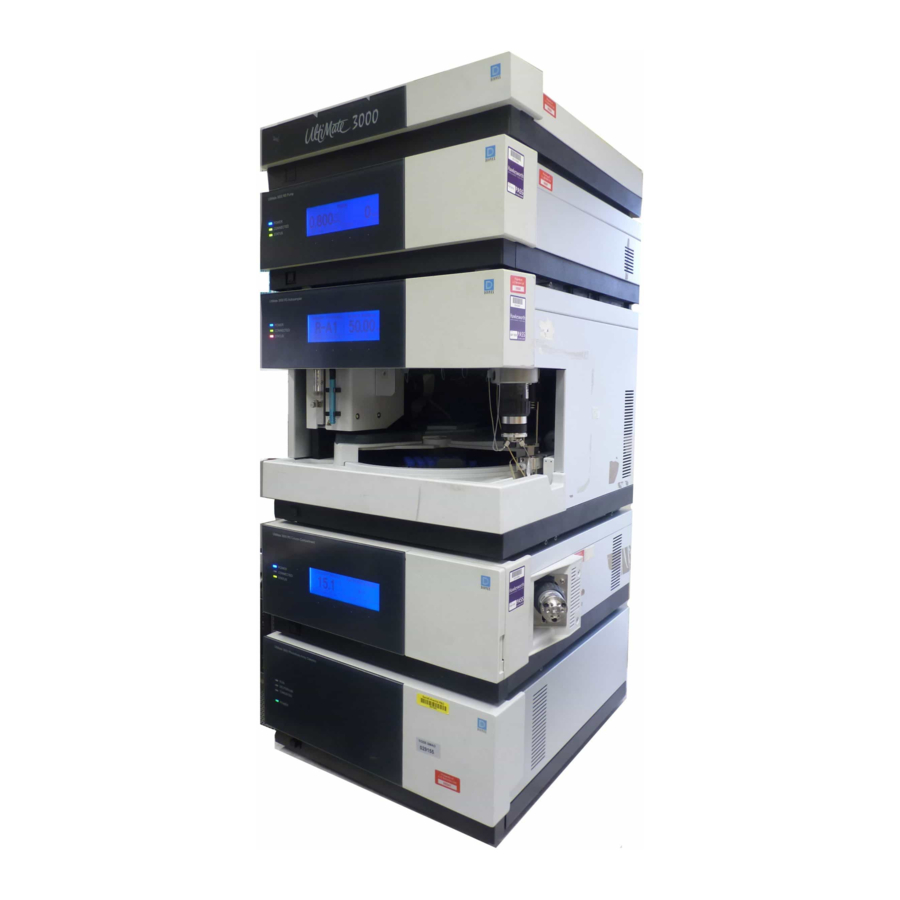

Der bewegliche PC-Halter wird an der Basis des PDA-3000 oder des VWD-3x00 montiert. Für eine optimale physikalische Stabilität des HPLC-Systems in Kombination mit dem beweglichen PC-Halter empfiehlt Dionex, eine UltiMate 3000 Systemkonfiguration zu verwenden, die mindestens zwei Module umfasst, wobei der Detektor das unterste Modul im UltiMate 3000 Stapel ist.
Lieferumfang
| Beschreibung | Menge |
| PC-Halter mit Schwenkarm | 1 |
| Haltesäule | 1 |
| Halterbasis | 1 |
| Kabelklemme | 2 |
| Schraube und Unterlegscheibe zur Montage der Halterbasis am Detektor | 2 (jeweils) |
| Innensechskantschraube und Unterlegscheibe zur Montage der Haltesäule an der Basis | 1 (jeweils) |
Montage des Halters an der Haltesäule
Lösen Sie den Hebel des Schwenkarms des Tablet-PC-Halters und richten Sie die Haltesäulenwelle an der Stahlplatte des Schwenkarms aus.
Schieben Sie die Haltesäule auf den Schwenkarm und ziehen Sie den Hebel fest.
Schieben Sie die Kabelklemmen auf die Haltesäule.
Installation der Halterbasis und der Halterbaugruppe am PDA-3000 oder VWD-3x00
Schieben Sie die linke Vorderseite des Detektors vorsichtig an den Rand der Arbeitsplatte, so dass der linke vordere Fuß von unten zugänglich ist.
Entfernen Sie den linken Fuß von der Detektorbodenplatte, indem Sie die rechte und linke Schraube des Fußes mit einem Kreuzschlitzschraubendreher entfernen.
Montieren Sie die Halterbasis mit den beiliegenden Schrauben und Unterlegscheiben an der Detektorbasis, indem Sie einen Kreuzschlitzschraubendreher und die mit dem Halter gelieferten Schrauben und Unterlegscheiben verwenden. Schieben Sie die linke Vorderseite des Detektors vollständig zurück auf die Arbeitsplatte.
Bitte beachten Sie:
Stellen Sie beim Entfernen des linken Fußes des Detektors und bei der Montage der Halterbasis sicher, dass der Detektor stabil auf der Arbeitsplatte bleibt. Sobald die Halterbasis montiert ist, schieben Sie den Detektor vollständig zurück auf die Arbeitsplatte.
Montieren Sie abschließend die Tablet-PC-Halterbaugruppe an der Halterbasis, indem Sie die Innensechskantschraube und die entsprechende Unterlegscheibe mit dem Innensechskantschraubendreher festziehen.
Bitte beachten Sie:
Abhängig von der eingestellten Höhe könnte der PC-Halter versehentlich in den Probenbereich des Autosamplers gedrückt werden. Um Schäden am Autosampler (z. B. am Probenstempel und an der Nadel) zu vermeiden, empfiehlt Dionex die Installation der Frontabdeckung (P/N 6820.1419), die optional für die WPS-3000 Autosampler erhältlich ist.
