GigRig GenX14 Handbuch
Einführung

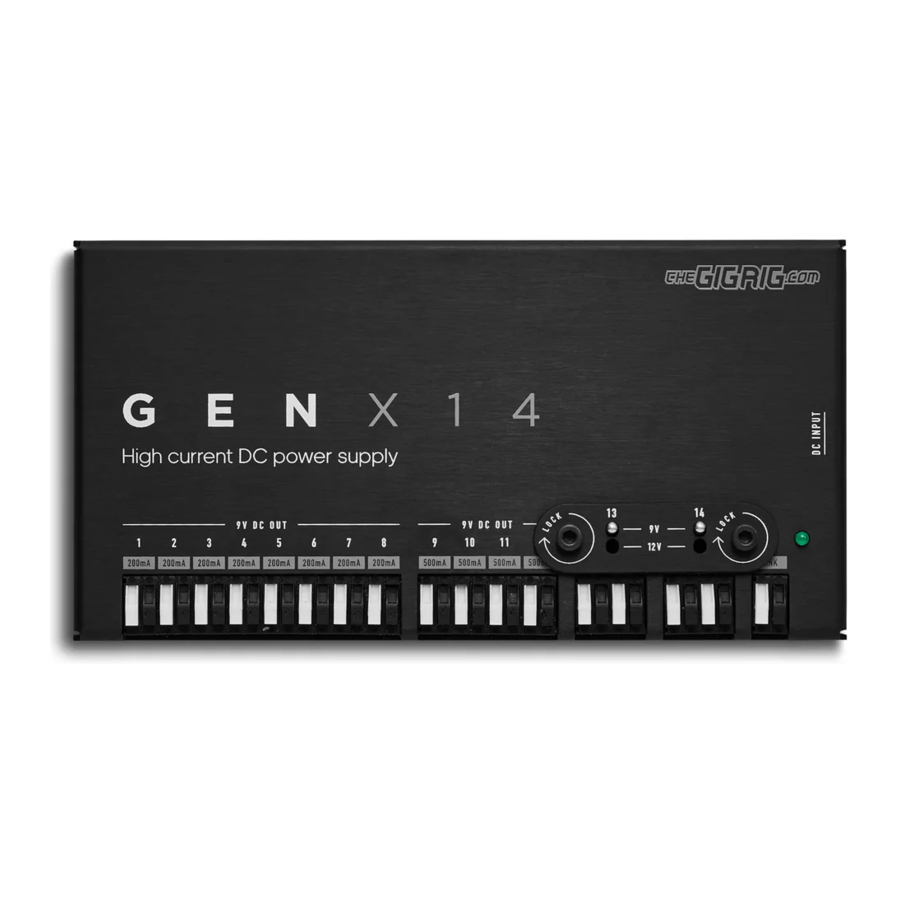

TheGigRig GenX14 ist das Glanzstück des TheGigRig Modular Power Supply Systems. Es verfügt über 14 isolierte Ausgänge, die selbst die stromhungrigsten Pedalboards versorgen können.
DC-AUSGÄNGE
8x9VDC@200mA: 8 individuelle 9VDC-Ausgänge, die jeweils konservativ 200mA liefern können. Das ist mehr als genug für die meisten Pedale. Alle Ihre Standard-Overdrives, analogen Modulations- und Delay-Pedale können über einen dieser Ausgänge versorgt werden.
4x9VDC@500mA: 4 individuelle 9VDC-Ausgänge, die jeweils 500mA liefern können. Diese sind für Ihre stromhungrigen digitalen Pedale von Marken wie Strymon, Eventide, Line6 usw. gedacht. Jeder Ausgang liefert genau das, was diese Pedale benötigen, um optimal zu funktionieren.
2x9/12VDC@1000mA: Wenn Sie Röhren-Overdrives/Vorverstärker oder etwas Ähnliches wie ein H90 verwenden, benötigen diese eine enorme Menge Strom, damit das Pedal im erforderlichen Bereich arbeitet. Diese beiden Ausgänge können jeweils massive 1000mA bei 9 oder 12VDC liefern. Für Pedale wie Kingsley und Effectrode ist dieser Strombetrag ein Muss und wird vom GENX14 hervorragend geliefert. Jeder der 1000mA-Ausgänge verfügt über zwei Anschlusslaschen-Sätze. Es könnte sein, dass Sie ein digitales Pedal mit hohem Stromverbrauch und noch etwas anderes versorgen möchten. Die zwei Anschlusslaschen-Sätze für jeden der 1000mA-Ausgänge bieten Ihnen diese Option.
DC Input: Schließen Sie hier Ihre DC-Stromversorgung an. GenX14 ist für den Betrieb mit dem mitgelieferten 24V DC-Netzteil konzipiert, funktioniert aber in einem weiten Spannungsbereich von 9-34V DC.
Was immer Sie in den DC INPUT einspeisen, wird am LINK OUT ausgegeben. Bei Verwendung des mitgelieferten 24V-Netzteils erhalten Sie 24V am Link Out.
ZUSCHNEIDBARES DC-KABEL
Eines der Merkmale unseres modularen Stromversorgungssystems sind unsere zuschneidbaren DC-Kabel. Messen Sie genau ab, wie lang es sein muss, schneiden Sie es zu und stecken Sie die Kabelenden in die Laschen und drücken Sie sie flach. Nach dem Anschließen ist das Kabel fest arretiert. Sie können das Kabel natürlich durch Anheben der Lasche entfernen. Wenn Isolierung in der Lasche verbleibt, heben Sie die Lasche einfach ganz heraus und entfernen Sie die verbleibende Isolierung mit einer Büroklammer oder etwas Ähnlichem.
VERRIEGELUNGSSCHUTZ
Um sicherzustellen, dass Sie nicht versehentlich die falsche Spannung in eines Ihrer teuren Pedale leiten, haben wir einen VERRIEGELUNGSSCHUTZ am Schalter angebracht. Wenn Sie die Spannung ändern möchten, lösen Sie einfach die beiden Sechskantschrauben, entfernen Sie den Verriegelungsschutz und betätigen Sie den Schalter. Bringen Sie den VERRIEGELUNGSSCHUTZ wieder an, sobald Sie die Spannung geändert haben.
EINRICHTUNGSBEISPIEL
Den LINK-Ausgang verstehen
Der LINK-Ausgang ist mit dem DC-Eingang verbunden. Der Betrieb des GENX14 mit dem mitgelieferten 24V-Netzteil bedeutet, dass der LINK-Ausgang 24V liefert. Wenn Sie das GENX14 mit einem Generator versorgen, beträgt der LINK-Ausgang 9V. Für maximale Effizienz empfehlen wir die Verwendung des mitgelieferten 24V-Netzteils.
*BITTE BEACHTEN – High Current Adapters, die vor 2022 hergestellt wurden, verfügen nicht über die Weitbereichseingangsfunktion. HCAs, die 24V am Eingang verarbeiten können, haben einen blauen Punkt auf der Unterseite.
Sie können auch einen Distributor an den LINK-Ausgang anschließen, wenn Sie mehrere HCAs betreiben müssen.
Isolatoren sind NUR für 9V-Eingang und müssen über einen der 9V-Ausgänge versorgt werden. Da der Isolator isolierte Stromversorgung liefert, kann er von einem der Anschlusslaschen-Sätze des 1000mA-Ausgangs zusammen mit allem anderen, was Sie versorgen, betrieben werden, solange Sie genügend Stromreserven haben, aber NUR, wenn er auf 9V eingestellt ist.
Verwendung beider Anschlusslaschen-Sätze an den 1000mA-Ausgängen

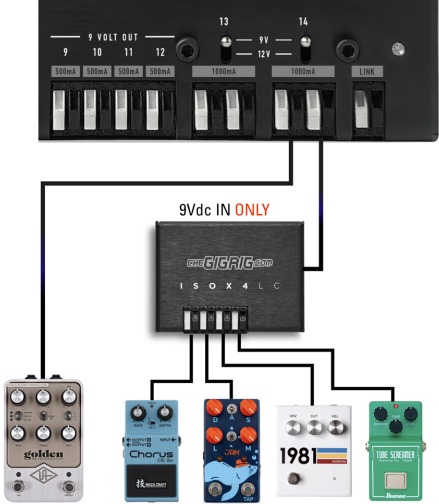

Jeder der 1000mA-Ausgänge verfügt über 2 parallele Anschlusslaschen-Sätze für maximale Flexibilität. 1000mA ist viel Strom, daher können Sie den Ausgang mit einem anderen Pedal teilen, solange eines über einen Adapter isoliert ist. Wenn 9V ausgewählt ist, können Sie den Low Current Isolator (ISOx4LC) verwenden und zusätzlich ein weiteres 9V 500mA Pedal direkt über die zweite Lasche versorgen. In diesem Szenario, da der ISO vollständig isoliert ist, wird das zweite Pedal direkt an den zweiten Satz Laschen angeschlossen.
Häufig gestellte Fragen
Ist die Verwendung in den USA in Ordnung?
Sie können GenX14 in jedem Land der Welt verwenden. Das mit dem GenX14 gelieferte 24V-Netzteil passt sich jeder internationalen Eingangsspannung an, ebenso wie unser Generator-Netzteil. Beide Netzteile können verwendet werden, wir empfehlen jedoch das mitgelieferte Netzteil für stromhungrige Pedalboards.
Kann ich den Quad Cortex versorgen?
Der Neural Quad Cortex benötigt 12V@2000mA. Wenn Sie die beiden 12V@1000mA-Ausgänge des GENX14 mit einem stromverdoppelnden Kabel zusammenführen, dann ja, ist genügend Leistung vorhanden, um den Quad Cortex zu versorgen.
Was tun, wenn ich mehr Ausgänge benötige?
GenX14 ist als Teil des TheGigRig Modular Power Supply Systems konzipiert, sodass das Hinzufügen von Komponenten einfach ist. Wenn Sie 9V-Ausgänge mit geringerem Strombedarf benötigen, fügen Sie einen Isolator ISOx4LC hinzu, wenn Sie eine andere Spannung wie 24V für ein älteres Electro-Harmonix Pedal benötigen, können Sie einen ElectroMan 9-24V High Current Adapter hinzufügen.
Was ist der beste Weg, GenX14 an mein Pedalboard zu befestigen?
Wir empfehlen die Verwendung von Pedalboard-Klebeband, um GenX14 an Klettband oder doppelseitigem Klebeband an einer trockenen, ebenen Oberfläche zu befestigen. Das mitgelieferte 24V-Netzteil kann entweder auf oder neben dem Pedalboard platziert werden. Wenn es auf dem Board platziert werden soll, befestigen Sie es auf die gleiche Weise.
Kann ich das Gerät mit meinem Generator versorgen?
GENX14 funktioniert mit jeder 2,1mm-Zentral-Minus-Stromversorgung zwischen 9V-36V. Der 9V Generator funktioniert, wird aber nicht so effizient arbeiten wie mit dem mitgelieferten 24V-Netzteil. Für die überwiegende Mehrheit der Boards ist das absolut in Ordnung, aber wenn Sie alle Ausgänge des GENX14 nutzen und alles bis an die Grenze der Stromaufnahme des GEN14 treiben, überlasten Sie möglicherweise den Generator.
Wie schließe ich ein DC-Kabel an?
Um ein DC-Kabel an GenX14 anzuschließen, schneiden Sie das Kabel einfach auf die gewünschte Länge zu und stecken Sie das Kabel mit dem weißen Streifen in die weiße Lasche und das schwarze Kabel in die schwarze Lasche.
Sie MÜSSEN die Laschen flach drücken, um die Verbindung herzustellen. Die Zange, mit der Sie das Kabel schneiden, funktioniert dafür gut. Nach dem Anschließen ist es arretiert.
Wie verwende ich ein DC-Kabel wieder?
Heben Sie die Lasche an und ziehen Sie dann die Drähte heraus. Wenn die Drähte feststecken, stellen Sie sicher, dass die Laschen ganz nach oben gedrückt sind, und ziehen Sie die Drähte dann heraus. Wenn sich Isolierung der Drähte in den Laschen befindet, heben Sie die Laschen einfach ganz heraus und entfernen Sie die Isolierung aus der Lasche, bevor Sie sie wieder an ihren Platz bringen. Schneiden Sie das Kabel auf die gewünschte Länge zu, stecken Sie es wieder in die Laschen und drücken Sie die Laschen flach.
Service für Stromlaufplan-Diagramme
Stromversorgung kann kompliziert sein. Bei so vielen Pedalen, die mit unterschiedlichen Spannungen, unterschiedlichen Stromanforderungen, unterschiedlichen Steckergrößen und Polaritäten arbeiten, kann man leicht den Überblick verlieren. Wir bieten einen Service an, bei dem wir Ihnen genau sagen, was benötigt wird, um alles auf Ihrem Board zu versorgen. Klicken Sie auf den Link, geben Sie die Details ein und wir werden Ihnen ein Diagramm und einen Link senden, um alles zu erhalten, was Sie benötigen.
https://shop.thegigrig.com/custom-power-path-diagram-service/
Wenn Sie etwas benötigen, kontaktieren Sie uns bitte über unsere Support-Seite unter thegigrig.com/support und vergessen Sie nicht, unseren YouTube-Kanal für weitere Informationen zu besuchen.
Technische Daten
Eingangsspannung: 9-34Vdc 2,1mm Mitte negativ
Ausgangsspannungen: 8x9Vdc@200mA, 4X9Vdc@500mA, 2x9or12Vdc@1000mA
Stromaufnahme Hauptgerät: 5.6Amps @ 9Vdc
Eingang ist verpolungssicher (Diodenschutz)
Sicherheit: The GigRig UnderLiner & UnderLiner FS sind nur für den Innenbereich konzipiert - nicht nass werden lassen.
Abmessungen
GENX14 – 158Lx82Wx22Dmm (6.22Lx3.22Wx0.87D")
G24V Netzteil – 132Lx57Wx32Dmm (5.2Lx2.24Wx1.26D")
The GigRig Ltd
Unit 15 Whitehill Industrial Pk, Whitehill Lane
Royal Wootton Bassett, Wiltshire. UK
SN4 7DB
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
GigRig GenX14 Handbuch herunterladen
