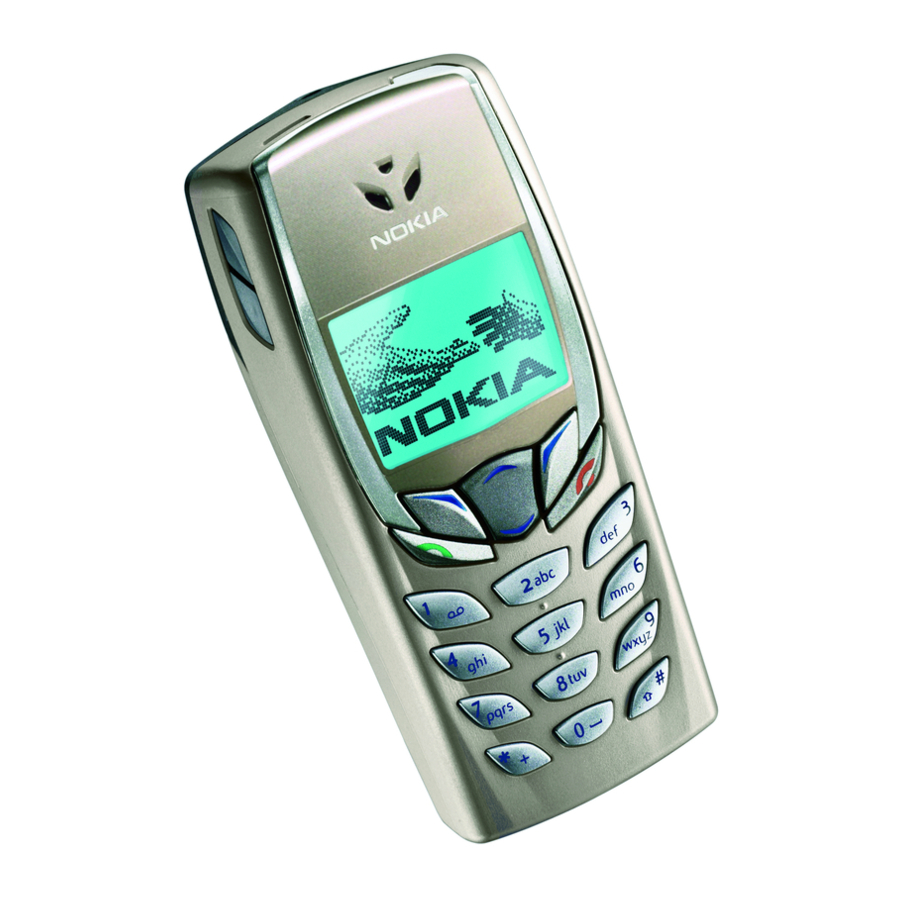

Nokia 6510 NPM-9 Handbuch

EXPLOSIONSDARSTELLUNG

Explosionsdarstellung
Beschreibung: Siehe entsprechende POSITION/SCHALTKREIS-REF des BOR (Bill Of Repair)

BILL OF REPAIR

ERSATZTEILE

POSITION/ SCHALTKREIS-REF. MENGE TEILENUMMER TEILENAME
I003 6 6150051 SCHRAUBE M1.6X5.5 T6
I004 1 0201868 LU9 UI MODUL EUROPA
I005 1 5140067 LAUTSPRECHER MIT FEDER
I007 1 6800055 VIBRATIONSMOTOR MIT GUMMI
I008 1 5140205 MIKROFON
I009 1 5460049 SYSTEMANSCHLUSS NICHT MONTIERT
I011 1 9460377 SIM-KARTENABDECKUNG
V324-V327 4 4864591 LED CL270PSB61 PASTELB 90'0603 EUR
S300-S302 3 5200025 SM TASTSCHALTER SEITENWEG 0,2 MM
G300 1 4700131 ZELLENKONDENSATOR 0,01MAH 3V3
F100 1 5119019 SM SICHERUNG F 1.5A 32V 0603
0770477 Ersatzteil-Kit
0080631 Aufbereitungs-Kit
VARIANTENTEILE
I013 1 9458254 BATTERIEABDECKUNG ASSY NPM-9 Beige
I013 1 9458324 BATTERIEABDECKUNG ASSY NPM-9 dunkelblau
I001 1 9458252 A-ABDECKUNG.ASSY NPM-9 Beige
I001 1 9458329 A-ABDECKUNG.ASSY NPM-9 dunkelblau
I002 1 9794080 Tastatur Arabisch / Hell
I002 1 9794081 Tastatur Kyrillisch_Russisch / Hell
I002 1 9794092 Tastatur Kyrillisch_Griechisch / Hell
I002 1 9794079 Tastatur Hebräisch / Hell
I002 1 9794062 Tastatur Latein / Hell
I002 1 9794067 Tastatur Strich / Hell

AUSTAUSCHEINHEITEN

MENGE TEILENUMMER TEILENAME
1 0073480 NPM-9 N6510 SWAP ENGINE EUROPA
1 0073481 NPM-9 N6510 SWAP ENGINE TÜRKEI
1 0073482 NPM-9 N6510 SWAP ENGINE FRANKREICH
1 0073483 NPM-9 N6510 SWAP ENGINE CS-SK
1 0073484 NPM-9 N6510 SWAP ENGINE RUSSLAND
1 0073485 NPM-9 N6510 SWAP ENGINE POLEN

SERVICETOOLS

TYP MENGE TEILENUMMER TEILENAME
DCD-1 0272865 SCHREIBTISCHSTÄNDER
HDD-1 0273195 HEADSET DOPPEL MONO
BLB-2 0271570 AKKU LI-ION 650 MAH
FLS-4 0081483 POS FLASH DONGLE
ACP-8E 0272169 REISELADEGERÄT (EUR)
ACP-8X 0272172 REISELADEGERÄT (UK)
XCS-1 0730218 POS SERVICEKABEL
FLA-18 0770318 POS FLASH LADEADAPTER

EINFACHER INFRAROT-TEST

Sie benötigen ein anderes NOKIA Infrarotgerät, wenn Sie Infrarot durch Senden einer Visitenkarte testen. Die Infrarotfenster der Geräte müssen aufeinander ausgerichtet sein und sollten einen Abstand von ca. 15 cm haben.
Stellen Sie sicher, dass Infrarot im Empfängergerät (z. B. 5210) aktiviert ist.

  1. Wählen Sie im Startmenü (Home Menu) "Names" (Namen)
  2. Wählen Sie "Search" (Suchen)
  3. Wählen Sie "List" (Liste)
  4. Wählen Sie "Details" (Details) aus einem Telefonbucheintrag
  5. Wählen Sie "Options" (Optionen)
  6. Wählen Sie "Send bus.card" (Visitenkarte senden)
  7. Wählen Sie "Send via IR" (Per IR senden)
  8. Drücken Sie die rote Empfängertaste für das Startmenü (Home Menu)

SW-UPDATE

Um den FLS-4 Flash Dongle zu verwenden, müssen Sie der Bedienungsanleitung in der Verkaufsverpackung folgen. Bitte überprüfen Sie immer die neueste Version der Flash-Software, die auf der Partner-Website verfügbar ist. Flash Konzept – (Point of Sales)
Software-Update
Beschreibung: Siehe entsprechende POSITION/SCHALTKREIS-REF des BOR (Bill Of Repair)

ALLGEMEINE REPARATURINFORMATIONEN

In diesem Abschnitt erhalten Sie einige allgemeine Hinweise zur Durchführung von Reparaturen:

  • Vor Beginn der Reparatur müssen Sie ESD-Vorsichtsmaßnahmen treffen, wie z.B. sich in Ihrem ESD-Bereich aufzuhalten und Ihr Armband anzuschließen.
  • Verwenden Sie Handschuhe, um Korrosion und Fingerabdrücke zu vermeiden.
  • Schützen Sie Fenster und Displays mit einer Folie, um Staub und Kratzer zu vermeiden.
  • Beim Reinigen der Pads müssen Sie ein weiches Tuch und Isopropanol verwenden. Die Verwendung eines Glasfaserstifts ist nicht gestattet, da er die Oberfläche zerkratzt und später zu Korrosion führen kann.
  • Löten mit der Heißluftpistole ist aufgrund der sehr empfindlichen µBGA-Komponenten und der µVia-Technologie strengstens verboten. Bitte prüfen Sie das allgemeine Service Bulletin-122.
  • Mechanische Teile, die den Fehler nicht behoben haben, können wiederverwendet werden, wenn sie nicht gelötet sind.
  • Verwenden Sie immer Originalteile oder Zubehör von Nokia.
  • Versuchen Sie nicht, Flüssigkeitsschäden zu reparieren.
  • Beachten Sie die Drehmomentanforderungen bei der Montage des Geräts (siehe auch das Dokument "torques for transceiver assembly" (Drehmomente für Transceiver-Montage) auf den Partner Websites).
  • Verwenden Sie immer Ihre eigene Ausrüstung für Tests, bei der Sie sicher sind, dass sie funktioniert. Z.B. wenn der Kunde eine Fehlfunktion des Ladegeräts beanstandet, testen Sie das Telefon bitte mit Ihrem eigenen Ladegerät, um sicherzustellen, ob das Telefon oder das Ladegerät die Fehlfunktion verursacht.
  • Die Unterseite eines Moduls ist die Seite, auf der die Teilenummer der Leiterplatte sichtbar ist.
  • Bitte prüfen Sie regelmäßig die Partner Websites (PWS) auf die neuesten Nachrichten.

Legende für die Schnelle Fehlerbehebung:
Diese Legende gilt für alle Teile der Schnellen Fehlerbehebung

Befolgen Sie die Schritte, bis das Problem gelöst ist. Wenn dies nicht hilft, sind Sie nicht berechtigt, fortzufahren. Nur unterstrichene Komponenten (z.B. I007) können ausgetauscht werden.
Pfeilen Schritt für Schritt folgen Pfeilen Schritt für Schritt folgen
Pads oder Kontakte: Optischen und mechanischen Zustand sowie Korrosion prüfen. Bei Bedarf reinigen. Pads oder Kontakte: Optischen und mechanischen Zustand sowie Korrosion prüfen. Bei Bedarf reinigen.
Komponente auf elektrische Funktionalität messen und bei Bedarf austauschen. Komponente auf elektrische Funktionalität messen und bei Bedarf austauschen.
Keine weiteren Maßnahmen möglich, Produkt an den entsprechenden Servicepartner mit höherem Servicelevel senden. Keine weiteren Maßnahmen möglich, Produkt an den entsprechenden Servicepartner mit höherem Servicelevel senden.
Endpunkt Endpunkt
4, 5 Hochgestellte Zahlen beziehen sich auf zusätzliche Kommentare oder Anweisungen

DEMONTAGEANLEITUNG

Drücken Sie den Entriegelungsknopf und schieben Sie die Akkuabdeckung in Richtung System Connector.
Demontage - Schritt 1

Ziehen Sie die A-Abdeckung und die B-Abdeckung auseinander, um das Gerät zu öffnen.
Demontage - Schritt 2

Entfernen Sie die sechs Schrauben mit einem Torx T6 Schraubendreher in der gezeigten Reihenfolge. Beim Zusammenbau ist die umgekehrte Reihenfolge mit einem Drehmoment von 17 Ncm einzuhalten.
Demontage - Schritt 3

Bevor das UI-Modul LU9 entfernt wird, muss dieser Clip mit einem Schraubendreher oder einer Pinzette gelöst werden.
Demontage - Schritt 4

Nun kann das UI-Modul entfernt werden. Bitte achten Sie darauf, den Board-zu-Board-Stecker, der sich auf dem CMT-Modul befindet, nicht zu beschädigen.
Demontage - Schritt 5

Heben Sie das CMT-Modul LA5 vorsichtig an. Beachten Sie, dass der Akkuanschluss manchmal an der SIM-Kartenabdeckung hängen bleibt. Achten Sie darauf, die Federkontakte des Akkuanschlusses nicht zu verbiegen.
Demontage - Schritt 6

Wenn Sie den Lautsprecher wechseln müssen, sollten Sie ihn nicht von den Federkontakten abheben. Nehmen Sie eine Pinzette und heben Sie den Lautsprecher wie im Bild gezeigt an.
Demontage - Schritt 7

Drehen Sie die B-Abdeckung um. Wenn der System Connector klemmt, drücken Sie mit einer Pinzette zwischen Abdeckung und Connector.
Demontage - Schritt 8

Der System Connector enthält den Vibrationsmotor und das Mikrofon, die leicht aus dem System Connector herausgedrückt werden können.
Demontage - Schritt 9

Entfernen Sie die Tastaturmatte. Es ist immer ratsam, das Fenster von innen zu schützen.
Demontage - Schritt 10

Wenn Sie die SIM-Kartenabdeckung entfernen oder wechseln müssen, müssen Sie sie zuerst lösen.
Demontage - Schritt 11

Der zweite Schritt ist, ein Scharnier zur Mitte zu drücken, um die Kartenabdeckung anzuheben.
Demontage - Schritt 12

Neue Schrauben haben eine spezielle Sicherungslackierung am Gewinde. Ausgeschraubte Schrauben dürfen nicht wiederverwendet werden!
Beim Zusammenbau des Telefons müssen die Schrauben mit einem Drehmoment von 17 Ncm angezogen werden! Der GoNoGo-Test überprüft, ob die elektrischen Spezifikationen erfüllt werden.

HAUPTTEILE

Übersicht der Hauptteile

SCHNELLE FEHLERBEHEBUNG

TEIL 1
Schnelle Fehlerbehebung - Teil 1

TEIL 2
Schnelle Fehlerbehebung - Teil 2

  1. Mindestens 10 Minuten lang einen vollen Akku anschließen und den Akku wechseln.
  2. Zuerst prüfen, ob die A-Abdeckung richtig sitzt und die Tasten mit geringer Reibung funktionieren,

ESD-SCHUTZANFORDERUNGEN


Elektrostatische Entladung kann die empfindlichen Komponenten elektronischer Produkte leicht beschädigen. Daher muss jeder Servicepartner mindestens einige Vorsichtsmaßnahmen treffen, wie z.B. einen ESD-geschützten Bereich, Boden, Tisch, Abdeckung, Stuhl(e), Schuhe oder ein Armband.

Bitte beachten Sie das Dokument auf der Partner Website
ESD protection requirements for NMP Service Level 1/2 Service Suppliers

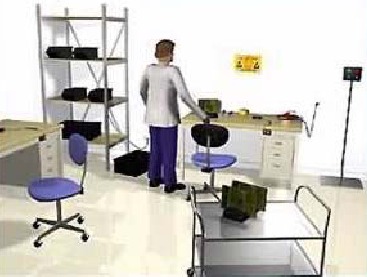

Beispielkonfiguration eines EPA-Bereichs Quelle: www.armeka.com

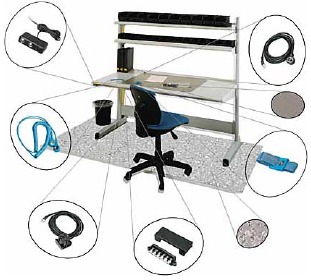

Beispielkonfiguration eines Arbeitsplatzes Quelle: www.warmbier.com

Beispiel Arbeitsplatz und Tester Quelle: http://www.armekaengineering.com

SERVICENOTIZEN

Wir empfehlen die Verwendung von Servicenotizen beim Versand von Telefonen an andere Servicepartner. Sie schützen das Produkt vor Kratzern, sind ESD-geprüft und bieten die Möglichkeit, wertvolles Feedback zum Fehlersymptom durch ein strukturiertes Formular zu geben.

Bitte beachten Sie das Dokument Servicenotizen für defekte NMP-Transceiver auf der Partner Website, um weitere Informationen zu erhalten.

GONOGO TESTER

Der Acterna/Wavetek GoNoGo Tester muss verwendet werden, um den abschließenden Test nach Ihrer Serviceaktion durchzuführen und die Funktionalität des Telefons zu gewährleisten.

Bitte beachten Sie die aktuellen Informationen im Nokia Care Point Extranet innerhalb der Partner Website.

BATTERIETESTER

Mit dem Astratec Batterietester können Sie die Kapazität von Nokia Akkus testen.
Bitte beachten Sie die aktuellen Informationen im Nokia Care Point Extranet innerhalb der Partner-Website.


Bitte beachten Sie die Bedienungsanleitung des Telefons für Anweisungen bezüglich Bedienung, Pflege und Wartung, einschließlich wichtiger Sicherheitshinweise. Beachten Sie auch Folgendes:

  1. BEI DER INSTALLATION IN FAHRZEUGEN, DIE MIT ELEKTRONISCHEN MOTORSTEUERUNGSSYSTEMEN UND ANTIBLOCKIERSYSTEMEN AUSGESTATTET SIND, IST VORSICHT GEBOTEN. UNTER BESTIMMTEN FEHLERBEDINGUNGEN KANN ABGEGEBENE HF-ENERGIE IHREN BETRIEB BEEINTRÄCHTIGEN. KONTAKTIEREN SIE BEI BEDARF DEN FAHRZEUGHÄNDLER/-HERSTELLER, UM DIE IMMUNITÄT DER FAHRZEUGELEKTRONIK GEGEN HF-ENERGIE ZU BESTIMMEN.
  2. DAS TRAGBARE TELEFON DARF NICHT IN BEREICHEN BETRIEBEN WERDEN, IN DENEN POTENZIELL EXPLOSIVE ATMOSPHÄREN VORHANDEN SEIN KÖNNTEN, Z. B. TANKSTELLEN (SERVICE-STATIONEN), SPRENGGEBIETE USW.
  3. DER BETRIEB VON FUNKSENDEGERÄTEN, EINSCHLIESSLICH MOBILTELEFONEN, KANN DIE FUNKTIONALITÄT UNZUREICHEND GESCHÜTZTER MEDIZINISCHER GERÄTE BEEINTRÄCHTIGEN. KONTAKTIEREN SIE EINEN ARZT ODER DEN HERSTELLER DES MEDIZINISCHEN GERÄTS, WENN SIE FRAGEN HABEN. AUCH ANDERE ELEKTRONISCHE GERÄTE KÖNNEN STÖRUNGEN UNTERLIEGEN.

  1. Wartung und Justierung dürfen nur von qualifiziertem Personal durchgeführt werden.
  2. Stellen Sie sicher, dass alle Arbeiten an einem antistatischen Arbeitsplatz durchgeführt werden und dass ein antistatisches Handgelenkband getragen wird.
  3. Stellen Sie sicher, dass kein Lot, Draht oder Fremdkörper in das Telefon gelangt, da dies zu Beschädigungen führen kann.
  4. Verwenden Sie nur zugelassene Komponenten, wie in der Stückliste angegeben.
  5. Stellen Sie sicher, dass alle Komponenten, Module, Schrauben und Isolatoren nach Wartung und Justierung korrekt wieder angebracht werden. Stellen Sie sicher, dass alle Kabel und Leitungen korrekt neu positioniert werden.
  6. Alle PCs, die mit der NMP Service Software für dieses Produkt verwendet werden, müssen BIOS und Betriebssystem "Year 2000 Compliant" (Jahr 2000 konform) sein.
