chirp. HALO Handbuch

Verwendungszweck

Bitte lesen Sie alle Warnhinweise und Anweisungen vor Gebrauch

Die Halo TENS&EMS-Geräte sind für die Verwendung unter Anleitung eines Physiotherapeuten, Trainers oder medizinischen Fachpersonals vorgesehen, das in der Anwendung von TENS/EMS-Geräten geschult ist.

Das Gerät kann von medizinischem Fachpersonal in einer Gesundheitseinrichtung oder vom Patienten zu Hause verwendet werden.

Die Halo TENS&EMS-Geräte verwenden die folgenden Stimulationsarten, um Schmerzen vorübergehend zu lindern und Muskeln zu stimulieren:

TENS

• Nervenstimulation zur Behandlung chronischer Schmerzen
• Vorübergehende Linderung von Schmerzen, die mit Muskelkater und schmerzenden Muskeln aufgrund von Bewegung oder Trauma verbunden sind.

EMS

• Muskelstimulation zur Steigerung der Durchblutung verspannter, verletzter Muskeln.
• Hilft, den Bewegungsumfang zu verbessern. Entspannung der Muskeln.
• Verhindert Atrophie durch Bewegungsmangel.

App

Der vorgeschlagene Verwendungszweck der Chirp Halo Pad-Platzierungs-/Triggerpunkt-App besteht darin, darüber aufzuklären, woher häufige Schmerzen kommen und wo medizinische Fachkräfte erfolgreich Schmerzlinderung erzielt haben. Die Pad-Platzierung sollte immer mit einem Arzt und dem Patienten besprochen werden, bevor eine Muskelstimulation durchgeführt wird. Die App verschreibt in keiner Weise Stimulationsprogramme für Einzelpersonen und diagnostiziert auch keine Verletzungen jeglicher Art.

Scannen Sie, um auf die Web-App zuzugreifen

Oder halten Sie das Telefon nahe an dieses Symbol im Halo-Gehäuse:

WARNUNGEN & SICHERHEITSHINWEISE

Gegenanzeigen

Verwenden Sie dieses Gerät nicht, wenn Sie einen Herzschrittmacher, einen implantierten Defibrillator oder ein anderes implantiertes elektronisches Gerät haben oder an ein hochfrequentes chirurgisches Gerät angeschlossen sind.

Sicherheitswarnungen

• Lassen Sie Kinder Zubehör oder Teile nicht handhaben, verschlucken oder einnehmen.
• Verwenden Sie dieses Gerät nicht quer über oder durch Ihre Brust. Jegliche in die Brust eingeführte elektrische Ströme können Rhythmusstörungen verursachen.
• Verwenden Sie dieses Gerät nicht über Ihren Augen, Mund, Gesicht, vorderen Halsbereich, Kopf, Brust, Genitalien oder über Ihr Herz, da dies schwere Muskelkrämpfe verursachen kann, die zu Atemnot und anderen unerwünschten Wirkungen führen können.
• Konsultieren Sie Ihren Arzt, bevor Sie dieses Gerät verwenden. Stellen Sie die Verwendung dieses Geräts ein und konsultieren Sie Ihren Arzt, wenn Ihre Schmerz nicht besser wird, stärker als leicht wird oder länger als fünf Tage anhält.
• Verwenden Sie dieses Gerät nicht während des Autofahrens, beim Bedienen von Maschinen oder bei Aktivitäten, bei denen elektrische Stimulation Sie einem Verletzungsrisiko aussetzen kann.
• Verwenden Sie dieses Gerät nicht über offenen Wunden oder Ausschlägen, oder über geschwollenen, roten, infizierten oder entzündeten Bereichen oder Hautausschlägen (z.B. Phlebitis, Thrombophlebitis, Krampfadern).
• Verwenden Sie dieses Gerät nicht, wenn Sie anfällig für Herzrhythmusstörungen sind.
• Verwenden Sie dieses Gerät nicht über oder in der Nähe von metallischen Implantaten oder krebsartigen Läsionen.
• Verwenden Sie dieses Gerät nicht bei Kindern.
• Verwenden Sie dieses Gerät nicht in der Nähe von elektronischen Überwachungsgeräten (z.B. Herzmonitore, EKG-Alarme), die möglicherweise nicht richtig funktionieren, wenn das elektrische Stimulationsgerät in Gebrauch ist.
• Verwenden Sie dieses Gerät nicht im Bad, unter der Dusche oder in der Nähe anderer Feuchtigkeitsquellen. Verwenden Sie dieses Gerät nicht während des Schlafens.
• Verwenden Sie dieses Gerät nicht auf anormaler Haut oder Haut, die nicht sauber & gesund ist.
• Nicht in unmittelbarer Nähe (z.B. 1 Meter) zu Kurzwellen- oder Mikrowellentherapiegeräten verwenden, da dies zu einer Instabilität der Geräteausgabe führen kann.
• Laden Sie Halo nicht auf, wenn es an Elektroden oder einem Teil Ihres Körpers angebracht ist.
• Nicht in der Nähe eines Implantats anwenden, wie z.B. Cochlea-Implantate, Herzschrittmacher, elektrische oder skelettale Verankerungsimplantate oder andere aktive implantierte oder am Körper getragene Geräte. Eine solche Verwendung könnte zu Stromschlägen, Verbrennungen, Fehlfunktionen des implantierbaren/am Körper getragenen Geräts aufgrund elektrischer Interferenzen oder zum Tod führen.
• Nicht in der Nähe von Metall anwenden. Schmuck, Piercings oder andere entfernbare Metallprodukte entfernen.
• Nicht verwenden, wenn Sie schwanger sind.
• Nicht während des Schlafens verwenden.
• Nicht während des Trainings verwenden, es ist für die Anwendung danach oder davor bestimmt.

Hinweise zur Pad-Platzierung

• In seltenen Fällen kann es aufgrund der elektrischen Stimulation oder des Klebemediums (Gel-Pads) zu Hautreizungen kommen. Stellen Sie sicher, dass der Behandlungsbereich ordnungsgemäß gereinigt ist und die Elektroden-Gel-Pads einen ausreichenden Kontakt mit der Haut herstellen. Stellen Sie die Verwendung des Geräts ein und konsultieren Sie Ihren Arzt, wenn Sie unerwünschte Reaktionen durch die Verwendung dieses Geräts erfahren.

Vorsichtsmaßnahmen

• Bewahren Sie dieses Gerät außerhalb der Reichweite von Kindern auf.
• Verwenden Sie dieses Gerät nicht während der Schwangerschaft, es sei denn unter ärztlicher Anweisung.
• Dieses Gerät sollte nicht auf oder über Ihrem Kopf oder Gesicht angewendet werden.
• Wenn Sie eine vermutete oder diagnostizierte Herzkrankheit haben, sollten Sie die von Ihrem Arzt empfohlenen Vorsichtsmaßnahmen befolgen.
• Verwenden Sie dieses Gerät mit Vorsicht, wenn Sie eine Neigung zu inneren Blutungen haben, z.B. nach einer Verletzung oder Fraktur.
• Konsultieren Sie Ihren Arzt, bevor Sie dieses Gerät nach einem kürzlichen chirurgischen Eingriff verwenden, da die Stimulation den Heilungsprozess beschleunigt.
• Verwenden Sie dieses Gerät nicht bei Schmerzen zentralen Ursprungs, einschließlich Kopfschmerzen.
• Verwenden Sie dieses Gerät mit Vorsicht, wenn die Stimulation über Hautbereichen angewendet wird, die keine normale Empfindung aufweisen.
• Entfernen Sie dieses Gerät nicht von Ihrer Haut, während der Stimulationsmodus aktiviert ist.
• Platzieren Sie Ihren Finger oder andere Gegenstände während der Stimulationsbehandlung nicht zwischen oder in der Nähe Ihrer Haut und den Klebe-Gel-Pads.
• Dieses Gerät darf nicht in Anwesenheit von brennbaren Gasen verwendet werden.
• Behandeln Sie das Gerät mit Sorgfalt. Unsachgemäße Handhabung des Geräts kann seine Eigenschaften nachteilig beeinflussen.

LIEFERUMFANG / TEILEBESCHREIBUNG

1. HALO EINHEIT TENS&EMS-Geräte erzeugen und senden elektrische Signale über Elektroden-Pads an Ihre Muskeln.
2. HALO FERNBEDIENUNG Dient zur Steuerung & Programmierung der HALO-Einheit(en)
3. LADE- & TRAGEETUI (Doppeleinheit abgebildet) Bequemes & schnelles Laden und Tragen Ihrer HALO-Einheiten, Pads, Kabel und Fernbedienung.
4. TRIGGERPUNKT-PAD-PACK
   Große Pads: Befestigen Sie die HALO-Einheit an diesen Pads. Können einzeln oder zur Verankerung der HALO-Einheit bei Verwendung der kleinen Pads verwendet werden.
   Kleine Pads: Verwenden Sie diese, um zwei Triggerpunkte gleichzeitig zu stimulieren. Befestigen Sie diese an den Verlängerungskabeln und befestigen Sie dann die Verlängerungskabel an der HALO-Einheit.
5. VERLÄNGERUNGSKABEL Dienen zum Senden elektrischer Signale zwischen HALO-Einheit(en) und kleinen Pads.
6. UNTERRÜCKEN-PAD Selbstklebendes Pad zur Platzierung am unteren Rücken.
7. USB-C-LADEKABEL (nicht abgebildet) Zum Aufladen an der Unterseite des Gehäuses (C) einstecken.

FUNKTIONSWEISE

ERSTMALIGE VERWENDUNG: Halten Sie die Ein-/Aus-Taste der Halo Unit 5 Sekunden lang gedrückt, oder bis der Leuchtring blau blinkt, um sie mit der Fernbedienung zu koppeln.

1. Entnehmen Sie die Halo Unit(s) aus der Hülle und drücken Sie die Ein-/Aus-Taste in der Mitte der Einheit.

2. Platzieren Sie die Einheit auf dem gewünschten Pad und legen Sie das Pad auf den dafür vorgesehenen Körperbereich.

3. Entnehmen Sie die Fernbedienung aus der Hülle und wählen Sie das gewünschte Programm. Passen Sie die Leistungsstufe durch Drücken der Auf-/Ab-Tasten an.

4. Drücken Sie die mittlere Taste auf der Fernbedienung, um das Programm zu starten und zu pausieren.

5. Um die Zeit anzupassen, verwenden Sie die Links-/Rechts-Tasten, um den Timer zu finden, und die Auf-/Ab-Tasten, um die Zeit einzustellen.

6. Um zum Programmauswahlbildschirm zurückzukehren, verwenden Sie die Links-/Rechts-Tasten.


ERWEITERTE ANWENDUNG

Verwendung der kleinen Pads

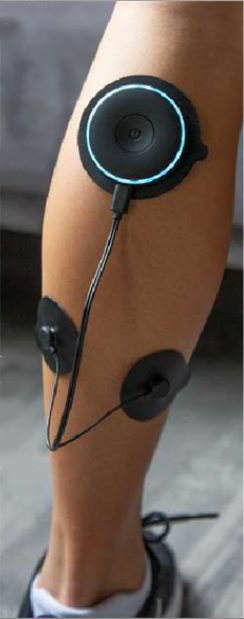

1. Platzieren Sie die Halo Unit + großes Pad in der Nähe des zu stimulierenden Bereichs.
2. Verbinden Sie das Verlängerungskabel mit dem Anschluss an der Halo Unit.
3. Verbinden Sie die kleinen Pads mit dem Verlängerungskabel und befestigen Sie die kleinen Pads dann am Muskel.


Zwei Einheiten separat steuern

1. Halten Sie die linke und rechte Taste gleichzeitig gedrückt, um die individuelle Einheitensteuerung zu aktivieren.

2. Verwenden Sie die Auf-/Ab-Tasten, um die Leistungsstufe zu steuern.

3. Halten Sie die linke und rechte Taste gedrückt, um die individuelle Einheitensteuerung zu deaktivieren.


GRUNDLEGENDE PLATZIERUNGSANLEITUNG

So rufen Sie die interaktive Platzierungsanleitung auf:

Halten Sie Ihr Telefon nah an dieses Symbol in der Halo-Hülle:

Oder scannen Sie diesen QR-Code

Oder besuchen Sie halo.gochirp.com

PROGRAMMBESCHREIBUNGEN

Hinweis: Halo Muskelstimulationsprogramme verwenden sowohl TENS- als auch EMS-Methoden, um Muskeln zu stimulieren, die Durchblutung zu fördern und Schmerzen zu lindern. Ähnlich wie bei persönlichen Vorlieben für Workouts oder Massagearten, haben Sie möglicherweise Vorlieben für die Empfindungen der Programme. Wir haben unser Bestes getan, um nur Programme zu erstellen, die Ihnen helfen, Ihre Ziele zu erreichen, sodass Sie nur das Gefühl auswählen müssen, das Ihnen am besten gefällt.

Schmerzlinderung

Ein 20-minütiges Programm, das sowohl TENS – zur Aktivierung des natürlichen Schmerzlinderungssystems des Körpers – als auch EMS – zur Stimulation der Muskeln, Steigerung der Durchblutung und Förderung der natürlichen Muskelheilung – durchläuft.

Drücken

Entwickelt, um das Gefühl eines festen Drückens des Muskels nachzubilden, die Durchblutung zu steigern und Heilung sowie Linderung zu fördern.

Klopfen

Entwickelt, um starke, kurze Stimulationsstöße nachzubilden, die Durchblutung zu steigern und Heilung sowie Linderung zu fördern.

Massage

Schnelle, konstante Stimulationen, um das Gefühl einer perkussiven Massage nachzubilden.

Dehnen

Konstante Stimulation, die das Gefühl des Dehnens der Muskeln nachbildet.

Woah Nelly

Kurze Stimulationsstöße, die immer schneller zu einem festen und kräftigen Drücken werden.

FEHLERSUCHE

WARTUNG

• Bewahren Sie die Halo Unit(s), die Halo Fernbedienung und das Zubehör immer in der mitgelieferten Hülle auf und stellen Sie sicher, dass diese in einer trockenen Umgebung gelagert werden.
• Es wird empfohlen, Ihre Muskelstimulations-Pads nach 20 Anwendungen auszutauschen oder wenn Sie bemerken, dass die Haftung nachlässt und sie nicht mehr vollständig auf Ihrem Körper haften. Stark beanspruchte und abgenutzte Pads können während der Anwendung zu erheblichem Unbehagen führen, die Wirksamkeit des Geräts beeinträchtigen und sogar zu kleineren Verletzungen führen.
• Die Muskelstimulations-Pads sollten bei Nichtgebrauch immer sofort wieder auf die Klebefolie zurückgelegt werden. Dies hilft, die Klebrigkeit des Gels zu erhalten und verhindert, dass Staub und andere Partikel am Elektrogel haften bleiben.
• Reinigen Sie die Halo Fernbedienung nur mit einem nicht-abrasiven, weichen Mikrofasertuch, das für die Reinigung von Bildschirmen vorgesehen ist.
• Reinigen Sie die Halo Unit(s) und die Elektroden-Pads nur mit einem trockenen, weichen Tuch. Versuchen Sie nicht, das Elektrogel auf den Muskelstimulations-Pads zu reinigen.
• Die Halo Unit(s), die Fernbedienung und die Elektroden-Pads müssen von Wasser ferngehalten werden.
• Die Halo Unit(s) und die Fernbedienung erfordern einen anfänglichen Kopplungsprozess, benötigen aber keinerlei Kalibrierung oder Überprüfung der Leistungsparameter.
• Die Gerätefrequenz, Leistungsstufen und Programme sind stabil und variieren bei normalem Gebrauch nicht.
• Die Gerätefrequenz und Leistungsstufen werden für jedes Gerät vor dem Versand aus unserer Montagestätte getestet, verifiziert und validiert.

TECHNISCHE SPEZIFIKATIONEN

Batterie:
Lithium Polymer (LiPo) wiederaufladbar 3.7 V, 180 mAh
Fernbedienung: 4-5 Stunden Halo-Einheit: 1-6 Stunden (je nach Nutzung)

Ladeeingang: 5V über USB 2.0 oder 3.0 Anschlüsse (spezielles USB-C auf USB-Ladekabel ist im Lieferumfang enthalten), I/P rating: 5Vdc 1-2.1A

Stimulationskanäle: 1 Kanal mit 2 Ausgängen, die Intensität kann unabhängig voneinander gesteuert werden.

Stimulationswellenform: Biphasische asymmetrische Wellenform

Unterstützter Frequenzbereich: 1~100Hz±10%

Unterstützte Pulsbreite: 90~300us±20%

Maximale Ausgangsspannung/-stromstärke: 120 V/120 mA(+-10%)

Verbindung: Drahtlos 2.4G

Elektroverträglichkeit: ETSI EN 301 489-1/EN 301 489-17/EN 50385/EN 55011/ IEC 60601-1-2

CRF-Daten:

• Betriebsfrequenzbereich: 2402 MHz-2481 MHz (ISM-Band)

Abmessungen der Einheit: 60ODx13 mm

Gewicht der Einheit: 32 g

Abmessungen der Fernbedienung: 39.17x114.14x11.77mm

Gewicht der Fernbedienung: 41g

Für Hilfe bei der Elektrodenplatzierung, nutzen Sie unsere Web-App unter halo.GoChirp.com
