eufy C33 Handbuch

Wichtige Schritte zur erfolgreichen Installation

Bevor Sie beginnen

• Sehen Sie sich das Installationsvideo an, bevor Sie fortfahren.
  https://youtu.be/9niPWO5002w


• Wenn das Dornmaß Ihrer Tür 2¾ Zoll (70 mm) beträgt, müssen Sie die Falle verlängern.
  Drücken Sie die S1-Lasche nach oben und halten Sie sie fest (1), drücken Sie den Knopf nach unten (2), schieben Sie den Knopf in die 2¾-Position und ziehen Sie die Frontplatte (3) heraus.

  • Stellen Sie sicher, dass die S1-Lasche beim Verlängern der Falle IMMER nach oben zeigt.

Während der Installation

• Überprüfen Sie sorgfältig, ob der Vierkantstift sicher installiert und nicht herausgezogen werden kann, andernfalls könnte das Schloss versagen. (Siehe Schritt 3 für die Installation des Vierkantstifts)

• Stellen Sie sicher, dass das Kabel in der Aussparung auf der Rückseite der Innenbaugruppe verstaut ist.


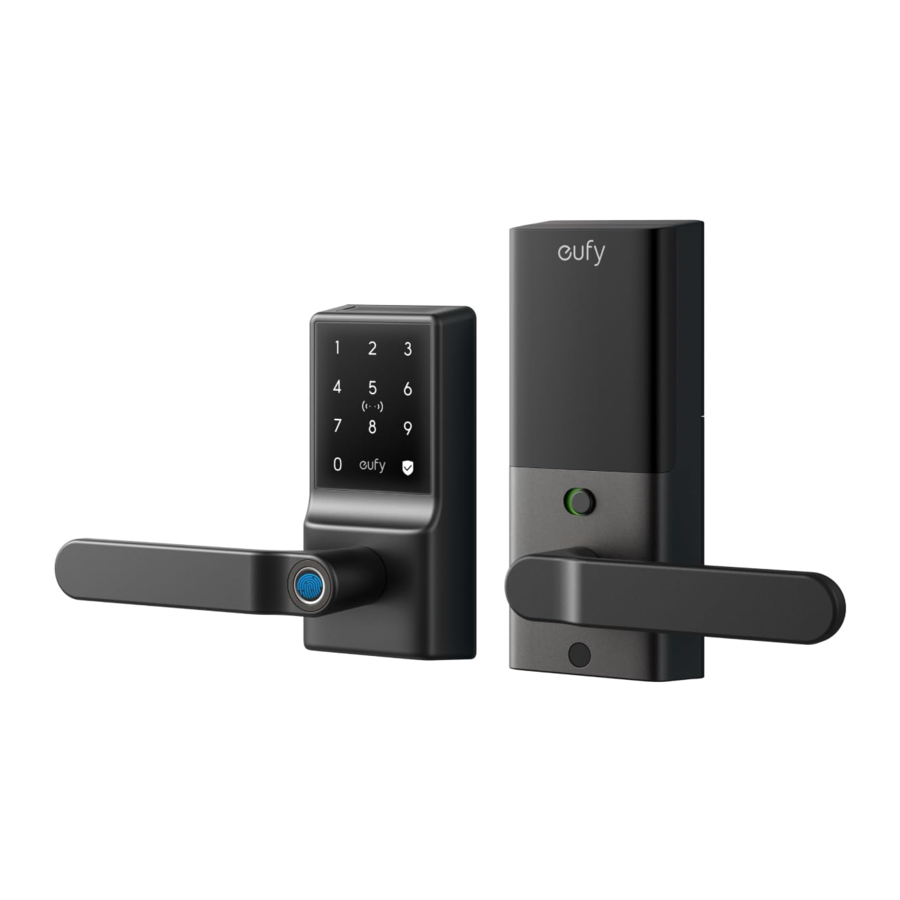

Auf einen Blick

Außenbaugruppe

1. USB-C-Anschluss
   • Lädt das Schloss in Notfallsituationen auf.
2. Schlüsselloch
3. Tastatur
4. NFC-Lesegerät
5. Statusleuchte und Verriegeln/Entriegeln-Taste
   • Blau: Tür entriegelt
   • Orange: Tür verriegelt
   • Rot: Anormaler Zustand
6. Griff
   • Passen Sie die Richtung des Griffs nach Bedarf nach links oder rechts an.
7. Fingerabdruckscanner

Innenbaugruppe

1. Batterieabdeckung
2. Griff
   • Passen Sie die Richtung des Griffs nach Bedarf nach links oder rechts an.
3. QR-Code
   • Scannen Sie, um Smart Lever Lock C33 in der App hinzuzufügen.
4. Batteriefach
5. Schraubenloch
6. Setup-Taste
   • Drücken Sie 2 Sekunden lang, um Smart Lever Lock in den Kopplungsmodus zu versetzen.
   • Drücken Sie 10 Sekunden lang, um Smart Lever Lock zurückzusetzen.
7. Privatsphären-Taste
   • Grün: Entriegelt die Tür von innen oder außen.
   • Rot: Entriegelt die Tür nur von innen.

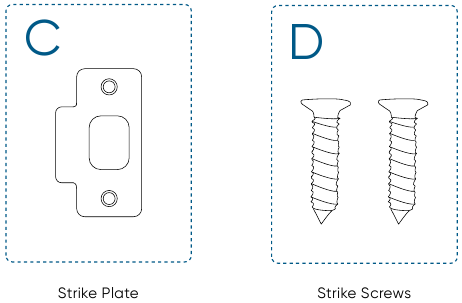

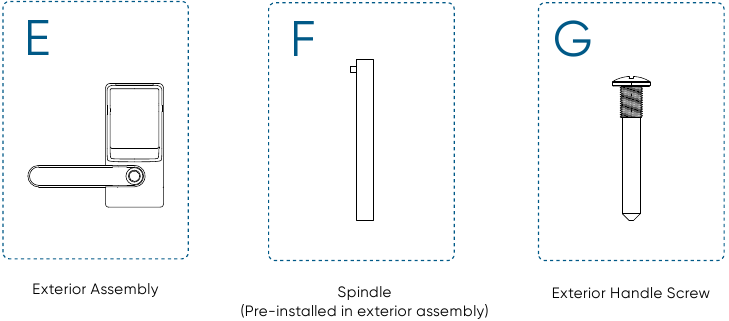

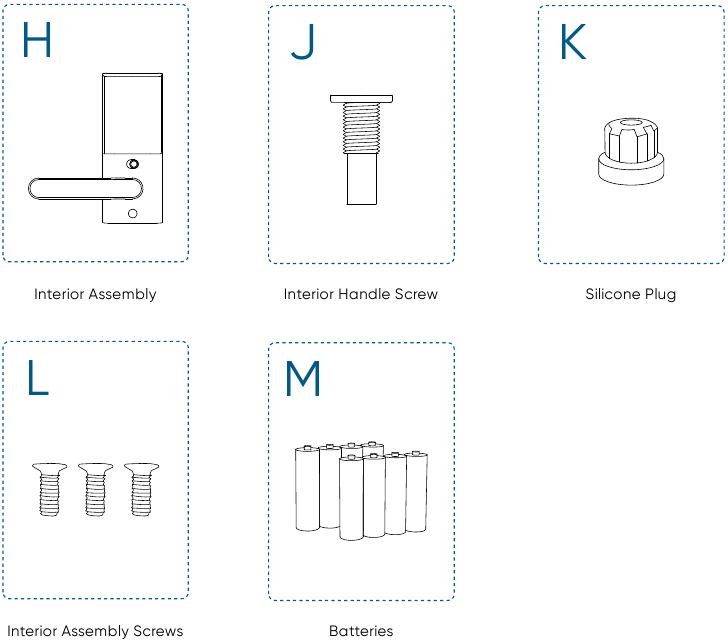

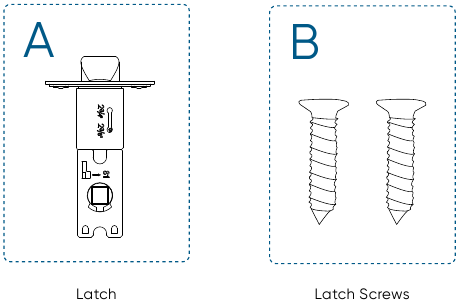

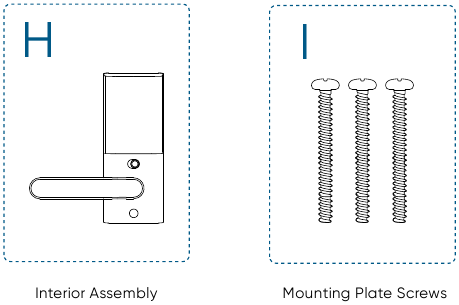

Lieferumfang

Schritt 2

Schritt 3

Schritt 4

Schritt 5

Installation des Smart Lever Lock

Die Installation dauert in der Regel weniger als 20 Minuten. Bei Fragen oder Problemen besuchen Sie support.eufy.com für Unterstützung.
Halten Sie die Tür während der Installation offen. Schließen Sie die Tür erst, wenn die Batterien eingesetzt sind.

Was Sie benötigen
Halten Sie vor der Installation einen Kreuzschlitzschraubendreher bereit. Die mitgelieferten Schrauben sind Kreuzschlitzschrauben.

Schritt 1. Die Tür vorbereiten

1. Legen Sie die Installationsposition des Smart Lever Lock basierend auf der Position des vorhandenen Schlosses (falls vorhanden) fest.

2. Um Installationsprobleme zu vermeiden, entfernen Sie das vorhandene Schloss oder halten Sie es mindestens 1¾ Zoll (45 mm) unterhalb des Smart Lever Lock.

3. Überprüfen Sie, ob Ihre Tür die unten abgebildeten Löcher aufweist. Falls nicht, verwenden Sie die Schablone und bohren Sie Löcher in Ihre Tür.


Schritt 2. Falle & Schließblech installieren

1. Überprüfen Sie Ihre Tür, um festzustellen, ob die Falle angepasst werden muss.
   Wenn das Dornmaß 2 ⅜ Zoll (60 mm) beträgt, verwenden Sie die mitgelieferte Falle zur Installation.

   Wenn das Dornmaß 2¾ Zoll (70 mm) beträgt, müssen Sie die Falle verlängern. Drücken Sie die S1-Lasche nach oben und halten Sie sie fest (1), drücken Sie den Knopf nach unten (2), schieben Sie den Knopf in die 2¾-Position und ziehen Sie die Frontplatte (3) heraus.
   Stellen Sie sicher, dass die S1-Lasche beim Verlängern der Falle IMMER nach oben zeigt.

2. Schieben und schrauben Sie die Falle in die Tür.


   • Stellen Sie sicher, dass das Vierkantloch genau senkrecht zum Boden ausgerichtet ist.
   • Die Fallenabschrägung muss beim Schließen der Tür zuerst das Schließblech berühren.
3. Stellen Sie sicher, dass die Tiefe des Fallenlochs im Türrahmen mindestens 1 Zoll (25,4 mm) beträgt, andernfalls kann die Kalibrierung während der Einrichtung fehlschlagen und das Schloss funktioniert möglicherweise nicht wie erwartet.


   • Wenn das Fallenloch zu tief ist, können Sie den mitgelieferten Kunststoffabstandshalter installieren.
   • Der Anti-Picking-Mechanismus funktioniert NUR, wenn das mitgelieferte Schließblech installiert ist.


Schritt 3. Außenbaugruppe installieren

1. Drehen Sie den Griff der Außenbaugruppe nach links oder rechts. Verriegeln Sie dann die Schraube im entsprechenden Schraubenloch.
   Linke Seite:

   Rechte Seite:

2. Falls der Vierkantstift nicht in der Außenbaugruppe vorinstalliert ist, setzen Sie den Vierkantstift ein, indem Sie den Federkopf mit dem Schlitz ausrichten.
   Stellen Sie sicher, dass der Vierkantstift sicher installiert und nicht herausgezogen werden kann. Drehen Sie dann den Vierkantstift, um sicherzustellen, dass er genau senkrecht zum Boden steht.

3. Führen Sie das an die Außenbaugruppe angeschlossene Kabel über die Falle. Führen Sie den Vierkantstift in das Vierkantloch der Falle ein.


Schritt 4. Montageplatte installieren

1. Lösen Sie die Montageplatte und die Batterieabdeckung von der Innenbaugruppe.

2. Positionieren Sie die Montageplatte mit dem Silikonpad an der Tür. Führen Sie das Kabel durch den ovalen Schlitz der Montageplatte.

3. Richten Sie die Montageplatte an den Gewindeschraubenaufnahmen der Außenbaugruppe aus. Befestigen Sie die Schrauben fest. Setzen Sie die Schrauben von Hand ein, ziehen Sie sie dann mit einem Schraubendreher fest.


Schritt 5. Innenbaugruppe installieren

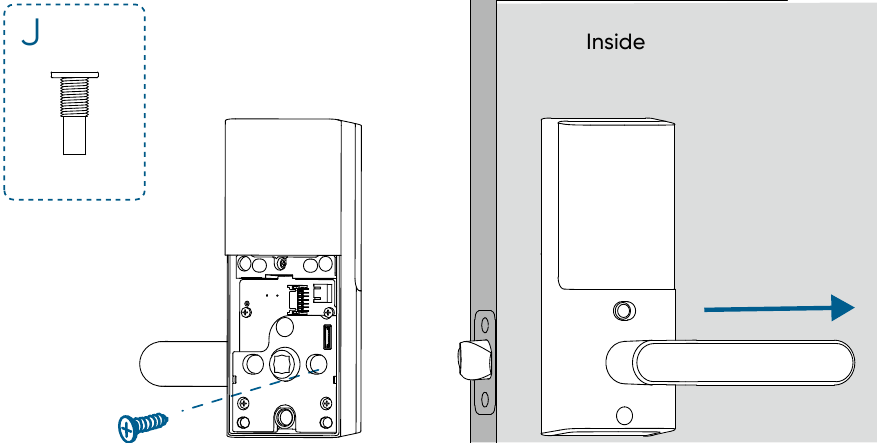

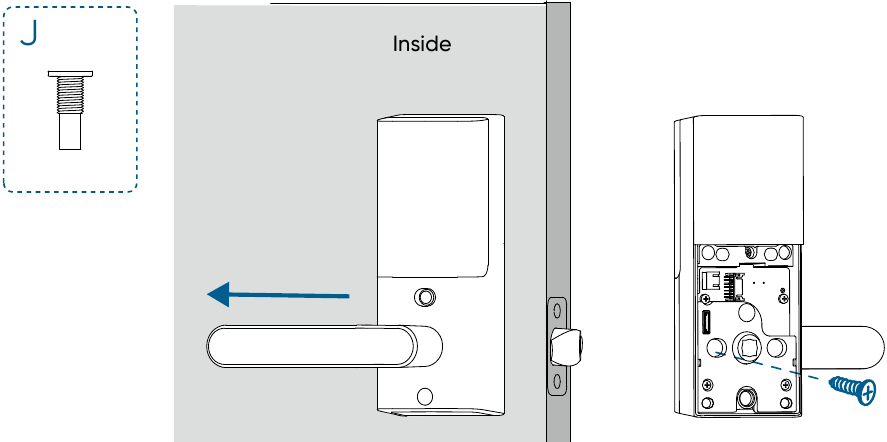

1. Drehen Sie den Griff der Innenbaugruppe nach links oder rechts. Verriegeln Sie dann die Schraube im entsprechenden Schraubenloch.

   • Der Griff muss beim Festziehen der Schraube horizontal sein.
   • Ziehen Sie die Schraube ganz fest. Andernfalls kann der Griff klemmen.
   • Stellen Sie sicher, dass die Richtung des Innengriffs mit der des Außengriffs übereinstimmt.


Linke Seite:

Rechte Seite:

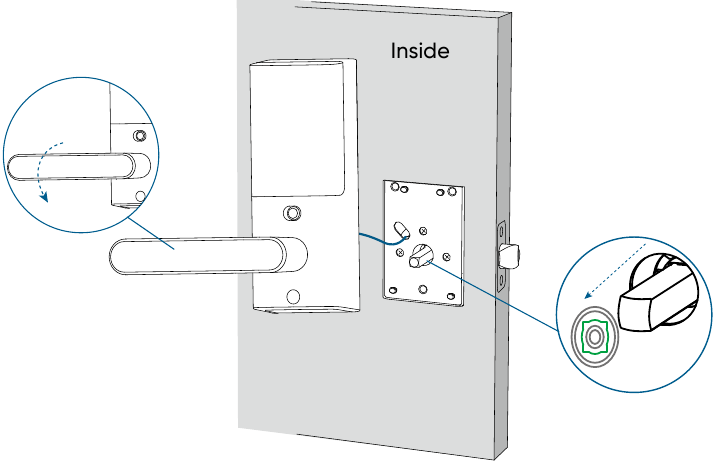

2. Stecken Sie das Kabel in die Buchse der Innenbaugruppe. Führen Sie das Kabel um die Vierkantaufnahme herum, um ein Einklemmen während der Installation zu vermeiden.

   • Stellen Sie sicher, dass das Kabel in der Aussparung auf der Rückseite der Innenbaugruppe verstaut ist.

3. Führen Sie den Vierkantstift in die Vierkantaufnahme der Innenbaugruppe ein.


   • Stellen Sie sicher, dass das Kabel in der Aussparung auf der Rückseite der Innenbaugruppe verstaut ist.
   • Überprüfen Sie nach dem Einsetzen der Innenbaugruppe, ob sich die Falle durch Drehen des Griffs ordnungsgemäß bewegt.
4. Befestigen Sie die Schrauben der Innenbaugruppe mit einem langen Schraubendreher und setzen Sie dann den Silikonstopfen in das Loch unterhalb des Griffs ein.

5. Setzen Sie die 8 mitgelieferten AA-Batterien mit der richtigen Polarität ein.


   • Bringen Sie die Batterieabdeckung erst an, wenn die Systemeinrichtung in der App abgeschlossen ist.
   • Installieren Sie zur Vereinfachung zuerst die untere Schicht von 4 AA-Batterien.
   • Beim Entfernen der Batterien entfernen Sie zuerst die obere Schicht und ziehen Sie dann vorsichtig am Band, um die restlichen Batterien aus dem Fach zu heben.

Einrichtung des Systems

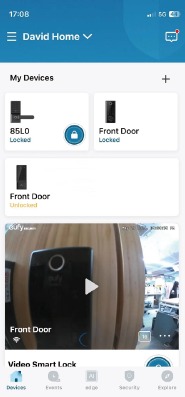

1. Laden Sie die eufy Security App herunter und installieren Sie sie, registrieren Sie sich dann für ein Konto.


2. Tippen Sie auf +, um Smart Lever Lock zu Ihrer Geräteliste hinzuzufügen.

3. Sobald die Einrichtung abgeschlossen ist, bringen Sie die Batterieabdeckung an. Ihr Smart Lever Lock ist jetzt einsatzbereit.

Für Online-Support, Tutorial-Videos, FAQs und weitere Informationen besuchen Sie bitte https://support.eufy.com/s/.
