AIRPULSE SW8 Handbuch

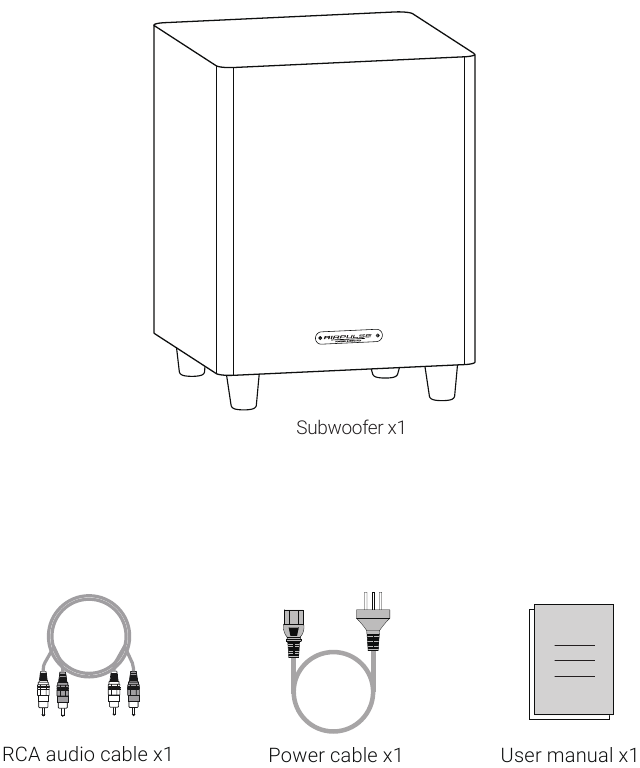

Lieferumfang

Nach dem Öffnen der Verpackung finden Sie das folgende Produkt und Zubehör.
Bitte kontaktieren Sie den Kundenservice, falls es Abweichungen gibt.

Hinweis: Die Abbildungen dienen nur zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

Aufstellung des Geräts

Siehe Abbildung 1

1. Der AIRPULSE Subwoofer wurde entwickelt, um druckvolle Bässe zu liefern und Ihnen ein atemberaubendes Audioerlebnis für all Ihre Filme und Musik zu bieten.
2. Für eine optimale Leistung platzieren Sie den Subwoofer in einer Ecke derselben Wand wie der vordere Lautsprecher, um die Bassausgabe zu verbessern; andernfalls wird die Bassausgabe geschwächt, wenn der Subwoofer in der Mitte einer Wand oder außerhalb des Raumes platziert wird.
3. Sie können eine Vielzahl von Platzierungs- und Steuerungseinstellungen ausprobieren, um Ihre bevorzugten zu finden.

Hinweis: Beim Einrichten des Subwoofers schließen Sie dessen eingebauten Verstärker an eine Wechselstromsteckdose an.

Anschluss

Methode A
Verbinden Sie den Anschluss "SUBWOOFER PRE OUT", "SW OUT" oder "SUB OUT" am Vorverstärker/AV-Receiver/Aktivlautsprecher mit dem "LINE IN"-Anschluss am SW8 mithilfe des RCA-Audiokabels. Stellen Sie vor dem Anschluss sicher, dass der SW8 an eine Stromquelle angeschlossen ist und der "VOLUME"-Knopf auf "MIN" gedreht ist.

Methode B
Wenn der Vorverstärker, AV-Receiver usw. einen "LFE"-Ausgangsanschluss besitzt, verbinden Sie diesen mit dem "L/LFE"-Eingangsanschluss am SW8 und stellen Sie den "CROSSOVER"-Knopf am SW8 auf "LFE".

Produktabbildung

1. STANDBY
   • Blaues Licht an: Betriebsmodus
   • Rotes Licht an: Standby-ModusWenn der SW8 eingeschaltet ist, wechselt er automatisch in den Standby-Modus, wenn 20 Minuten lang kein Signaleingang empfangen wird. Die Anzeigeleuchte wird rot. Im Standby-Modus wechselt der SW8 automatisch in den Arbeitsmodus, wenn ein Signal eingegeben wird. Die Anzeigeleuchte wird blau.
2. VOLUME
   Drehen Sie in Richtung "MIN", um die Lautstärke zu verringern; drehen Sie in Richtung "MAX", um die Lautstärke zu erhöhen. Um den Subwoofer an den "SUB OUT"-Anschluss eines AV-Receivers anzuschließen, stellen Sie zunächst die Subwoofer-Lautstärkeregelung an diesem Verstärker auf "HALF" oder "0 dB" ein, und erhöhen Sie dann die Subwoofer-Lautstärke, um sie an die Ausgangslautstärke des Hauptlautsprechers anzupassen. Nach der Einrichtung kann die Hauptverstärker-Lautstärkeregelung oder die Vorverstärker-Lautstärkeregelung Ihres Audiosystems mit der Lautstärkeregelung des Subwoofers und anderer Lautsprecher synchronisiert werden.
3. CROSSOVER
   Der ausgewählte Übernahmepunkt bestimmt den Trennpunkt für den Bass. Beim Einstellen des Übernahmepunkts an einem AV-Receiver drehen Sie den "CROSSOVER"-Knopf am Subwoofer auf den rechten Maximalwert (160Hz) und stellen Sie den Übernahmepunkt basierend auf der Größe der linken/rechten Hauptlautsprecher ein.
   Für größere Standlautsprecher stellen Sie den Übernahmepunkt im Allgemeinen zwischen 50Hz und 90Hz ein. Für kleine Regallautsprecher oder Satellitenlautsprecher stellen Sie den Übernahmepunkt zwischen 90Hz und 150Hz ein. Je kleiner der Lautsprecher, desto höher die Übernahmefrequenz. Sie können versuchen, den Übernahmepunkt anzupassen, bis er gut mit anderen Lautsprechern harmoniert.
4. PHASE
   Gleichen Sie die akustische Ausgabe des Subwoofers mit der Ausgabe des Hauptlautsprechers ab.
   Wählen Sie "0°" oder "180°" Phase, um zu überprüfen, welche Phase an Ihrer Hörposition die meiste Bassausgabe erzeugt.
5. LINE IN (L/LFE & R)
   Anschließen an den "SUBWOOFER PRE OUT", "SW OUT" oder "SUB OUT"-Anschluss am Vorverstärker/AV-Receiver/Aktivlautsprecher.
   Wenn der Vorprozessor, Vorverstärker, AV-Receiver usw. einen "LFE"-Ausgangsanschluss besitzt, verbinden Sie diesen mit dem "L/LFE"-Eingangsanschluss am SW8. Nach dem Anschluss an "LFE" drehen Sie den "CROSSOVER"-Knopf am SW8 auf den Maximalwert (160Hz).
6. POWER ON/OFF
   Lautsprecher ein-/ausschalten.
7. AC INPUT
   An den Stecker des Netzkabels anschließen.
8. Power indicator
   Schalten Sie den Lautsprecher ein, und die Kontrollleuchte leuchtet auf.

Spezifikationen/Erklärung

Verstärkersystem: Class-D Amplifier
Ausgangsleistung: 160W(RMS), 320W(Peak)
Lautsprechertreiber: Leistungsstarker Down-firing 8 Zoll, Overhung coil, High-Excursion Transducer
Frequenzbereich: 25Hz~160Hz
Übernahmefrequenzregelung: Kontinuierlich einstellbarer Übernahmepunkt (30Hz~160Hz)
Phasenregelung: 0°-180°
Eingangsmodus: RCA Line In Input (L/LFE,R)
Spannungseingang: AC 100-240V~ 50/60Hz
Gehäusetyp: Bass Reflex Product
Produktabmessung(B×H×T): 278 x 377 x 295 mm
Nettogewicht: 9.8 kg

HINWEIS: Aufgrund technischer Verbesserungen und System-Upgrades können die hierin enthaltenen Informationen von Zeit zu Zeit ohne vorherige Ankündigung geändert werden.

Fehlerbehebung

Wenn der Lautsprecher nicht ordnungsgemäß funktioniert, befolgen Sie bitte die nachstehenden Anweisungen, um eine erste Überprüfung durchzuführen.

1. Prüfen Sie, ob das Netzkabel richtig angeschlossen und der Netzschalter eingeschaltet ist.
2. Prüfen Sie, ob die Audioquelle und die Anschlusskabel in Ordnung sind.
3. Erhöhen Sie die Lautstärke dieses Lautsprechers und Ihres Geräts.
4. Prüfen Sie, ob Ihr Wiedergabegerät ordnungsgemäß funktioniert.
5. Prüfen Sie, ob Ihre Audiomedien nicht beschädigt sind oder fehlen.

Wenn die oben genannten Prüfungen das Problem nicht beheben, liegt möglicherweise ein Defekt am Produkt vor. Schalten Sie den Lautsprecher aus, ziehen Sie das Netzkabel ab und wenden Sie sich an den Kundendienst.

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Inhalte sorgfältig durch, bevor Sie Ihr Gerät einschalten; und befolgen Sie die nachstehenden Anweisungen.
Bewahren Sie diese Informationen zum späteren Nachschlagen auf.

1. Bitte lesen Sie die Anweisungen sorgfältig durch. Bewahren Sie sie an einem sicheren Ort für zukünftige Referenz auf.
2. Beachten Sie alle Warnungen.
3. Befolgen Sie alle Anweisungen.
4. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern) installieren, die Wärme erzeugen.
5. Setzen Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
6. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Lautsprecher austritt.
7. Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Anbauteile.
8. Ziehen Sie den Stecker dieses Lautsprechers während Gewittern oder bei längerer Nichtbenutzung.
9. Bevor Sie die Lautsprecher an die Stromquelle anschließen, schalten Sie bitte den Netzschalter aus und stellen Sie sicher, dass die Lautstärke auf dem Mindestpegel eingestellt ist.
10. Bitte legen Sie Netzkabel und Signalkabel nicht in die Nähe von Wärmequellen (wie Elektroheizungen und Heizkörpern). Lassen Sie Kabel nicht an Stellen liegen, an denen sie leicht betreten oder zusammengedrückt werden können.
11. Verwenden Sie Steckdosen, die ein einfaches Herausziehen des Netzkabels ermöglichen. Wenn die Lautsprecher über einen längeren Zeitraum nicht verwendet werden, schalten Sie bitte den Netzschalter aus und ziehen Sie den Netzstecker.
12. Um Schäden durch Blitzschlag zu vermeiden, schalten Sie den Netzschalter aus und trennen Sie den Lautsprecher während eines Gewitters von der Stromquelle.
13. Bitte ziehen Sie nicht am Netzkabel, wenn Sie es aus der Steckdose ziehen. Halten Sie das Netzkabel fest am Stecker, um es aus der Steckdose zu ziehen.
14. Verwenden Sie die Lautsprecher nur innerhalb der Spannungsspezifikationen. Die Verwendung der Lautsprecher mit einer höheren Spannung als den Spezifikationen ist gefährlich und kann zu Geräteschäden, Brandschäden oder Personenschäden führen.
15. Diese Lautsprecher enthalten keine selbst zu wartenden Teile. Versuchen Sie nicht, den Lautsprecher zu öffnen, um Teile zu entfernen oder Änderungen vorzunehmen. Sollten während des Gebrauchs Probleme auftreten, wenden Sie sich bitte nur an professionelle Techniker zur Reparatur.
16. Bitte beachten Sie den Abschnitt zur Fehlerbehebung im Benutzerhandbuch für häufige Bedienungsfehler und zur Ermittlung möglicher Fehlfunktionen.
17.
    Stellen Sie die Lautsprecher nicht an Orten auf, an denen sie leicht von herabfallenden Gegenständen oder herabfallenden und spritzenden Flüssigkeiten getroffen werden können. Stellen Sie keine brennenden Gegenstände (wie Kerzen) auf den Lautsprecher, da dies zu Brandgefahr führen kann. Stellen Sie keine Flüssigkeitsbehälter auf den Lautsprecher, da diese auf die Lautsprecher fallen und einen Stromschlag und Schäden am Lautsprecher verursachen können.
18. Stellen Sie die Lautsprecher auf eine stabile Position, damit sie nicht leicht umfallen und Schäden und Verletzungen verursachen.
19. Stellen Sie die Lautsprecher an einem gut belüfteten und trockenen Ort auf, fern von direkter Sonneneinstrahlung, Wärmequellen, Vibrationen, Staub, Feuchtigkeit oder extrem kalten Bedingungen. Für eine optimale Leistung lassen Sie bitte mindestens 20 cm Abstand um den Lautsprecher herum.
20. Bitte verwenden Sie den Lautsprecher nicht über einen längeren Zeitraum bei maximaler Lautstärke, da dies Ihr Gehör schädigen kann.
21. Bevor Sie die Lautsprecher bewegen, schalten Sie bitte zuerst den Netzschalter aus und trennen Sie sie von der Stromquelle.
22. Wenn die folgenden Symptome auftreten, schalten Sie bitte den Netzschalter aus und trennen Sie ihn von der Stromquelle:
    • Netzkabel oder Stecker ist verschlissen oder beschädigt.
    • Abnormaler Geruch oder Rauch wird festgestellt.
    • Kleine Gegenstände fallen in den Lautsprecher.
    • Plötzlicher Abbruch während der Musikwiedergabe.

Wenden Sie sich an einen professionellen Reparaturtechniker, um den Lautsprecher zu diagnostizieren und zu reparieren.

23. Verwenden Sie keine chemischen Lösungsmittel, um die Oberfläche des Lautsprechers zu reinigen. Um Oberflächenschäden zu vermeiden, verwenden Sie nur ein sauberes und weiches Tuch.
24. Verwenden Sie die Lautsprecher nicht in einer Entfernung von weniger als 22 cm zu Personen, die einen Herzschrittmacher oder Defibrillator tragen.

Übermäßig laute Musik kann zu Hörverlust führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich.

Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit den Lautsprechern verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht geboten beim Bewegen der Kombination aus Wagen/Lautsprechern, um Verletzungen durch Umkippen zu vermeiden.

Stromversorgung Warnung:

1. Stellen Sie das Produkt in der Nähe der Steckdose auf, um die Bedienung zu erleichtern.
2. Stellen Sie vor der Verwendung sicher, dass die Betriebsspannung mit Ihrer lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung finden Sie auf dem Produktschild.
3. Aus Sicherheitsgründen ziehen Sie den Stecker des Produkts während Gewittern oder bei längerer Nichtbenutzung.
4. Unter normalen Bedingungen kann das Netzteil heiß werden. Bitte sorgen Sie für gute Belüftung in dem Bereich und seien Sie vorsichtig.
5. Sicherheitswarnschilder befinden sich am Gehäuse oder Boden des Produkts oder des Netzteils.

Dieses Symbol weist den Benutzer auf das Vorhandensein einer unisolierten gefährlichen Spannung im Gehäuse des Produkts hin, die ausreichend groß sein kann, um ein Stromschlagrisiko für Personen darzustellen.
Dieses Symbol weist den Benutzer darauf hin, das Gehäuse des Produkts nicht zu zerlegen, und dass sich keine vom Benutzer austauschbaren Teile darin befinden. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Servicecenter.
Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Das Gerät ist in Schutzklasse I ausgeführt und muss an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen werden. Wenn der Netzstecker als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.

Dongguan Platinum Audio Systems Co., LTD.
No. 2 East Industry Road, Songshan Lake National High-tech
Industrial Development Zone, Dongguan 523808 China
www.airpulseaudio.com
