Sonoff TRVZB Handbuch

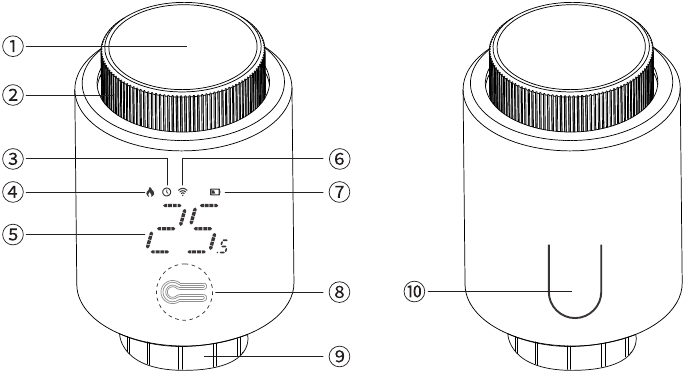

Produkteinführung

Entfernen Sie den alten Thermostatkopf und prüfen Sie, ob ein Ventiladapter benötigt wird. Scannen Sie dann den QR-Code oder geben Sie die URL ein, um den Ventiladapter auszuwählen.

https://sonoff.tech/product-review/tutorial/adapter-selection-guide/

1. Mittlere Taste
2. Drehknopf
3. Auto
4. Heizen
5. Solltemperatur
6. Internetverbindung
7. Niedriger Batteriestand
8. Konfigurationstaste (unter der abnehmbaren Hülle)
9. Heizventil-Schnittstelle
10. Batteriefach-Verriegelung

Bildschirmanzeige und Einführung

Bildschirmanzeige	Einführung
	Fensteröffnungs-erkennungsfunktion Das Gerät erkennt automatisch, ob das Fenster geöffnet ist, nachdem Sie die Fensteröffnungserkennungsfunktion in der App-Oberfläche aktiviert haben. Wenn kalte Luft erkannt wird und die Temperatur innerhalb von 4,5 Minuten um mehr als 1,5 ºC sinkt, wird die Fensteröffnungsfunktion aktiviert. Parallel zur Aktivierung der Funktion zeigt der Bildschirm "" an und die Temperatur wird auf 12 ºC eingestellt. Hinweis: Nachdem die Fensteröffnungsfunktion aktiviert wurde, deaktivieren die folgenden Vorgänge die Fensteröffnungsfunktion. Temperatureinstellung über App oder Gerät. Die Temperatur steigt innerhalb von 4,5 Minuten um mehr als 1,5 ºC. Keine Bedienung in der App oder am Gerät innerhalb von 30 Minuten.
	Anti-Verkalkungsfunktion Das Temperaturregelventil führt jeden Montag um 12:00 Uhr eine routinemäßige Entkalkung durch, um eine Verkalkung des Ventils zu verhindern. Während des Vorgangs zeigt der Bildschirm "" an.
	Kindersicherungsfunktion Drücken Sie die "Mittlere Taste" (Mittlere Taste) für 3 Sekunden, dann zeigt der Bildschirm "" an, und die Kindersicherung ist aktiviert. Nachdem der Bildschirm gesperrt ist, drücken Sie die "Mittlere Taste" (Mittlere Taste) für 3 Sekunden, dann verschwindet das "" auf dem Bildschirm, und die Kindersicherung ist deaktiviert.
	Wenn im Winter keine Heizung benötigt wird, drehen Sie den Drehknopf gegen den Uhrzeigersinn () auf das Symbol "". Das Geräteventil ist dann geschlossen und die Frostschutzfunktion ist aktiviert. Hinweis: Nachdem die Frostschutzfunktion aktiviert wurde, wird die Funktion bei einer Raumtemperatur unter 5 ºC aktiviert, um den Heizkörper vor Frostschäden zu schützen. Die Funktion wird deaktiviert, wenn die Raumtemperatur 7 ºC übersteigt.
	Niedriger Batteriestand (Batterie muss innerhalb von 1 Woche durch eine neue ersetzt werden)

Merkmale

Mit dem SONOFF Thermostat-Heizkörperventil können Sie die gewünschte Temperatur genauer steuern und erreichen. Es ermöglicht Fernsteuerung und Zeitplanung. Die Fensteröffnungs-Erkennungsfunktion hilft Ihnen, Energie zu sparen und zusätzlichen Energieverbrauch zu vermeiden. Die passenden Adapter können an nahezu jedem Ventil installiert werden.

• Fernsteuerung
• Smarte Zeitplanung
• Präzise Temperaturregelung
• Historische Datenaufzeichnung
• Kindersicherung
• Fenstererkennung

Kopplungsprozess

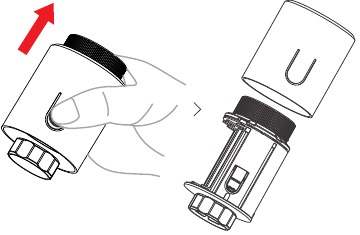

Gerät einschalten

1. Drücken Sie die Batteriefach-Verriegelung, während Sie die Hülle abnehmen.

2. Legen Sie die Batterie ein.

3. Nach dem Einschalten zeigt der Bildschirm "" an und blinkt.

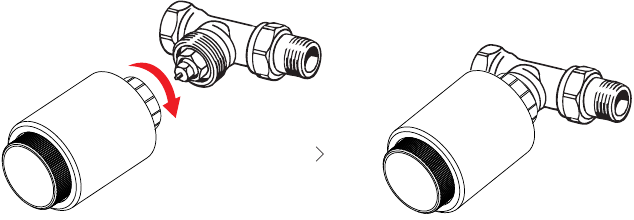

Geräteinstallation

Wenn "" aufhört zu blinken, installieren Sie das Gerät an der Ventilschnittstelle.

Wenn der Bildschirm " " oder " " anzeigt, drücken Sie die mittlere Taste und "" wird erneut angezeigt.

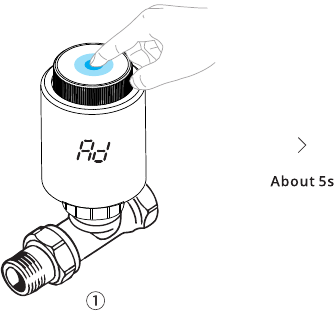

Gerätedebugging

Drücken Sie kurz die mittlere Taste, und " " blinkt (Abbildung 1).

Warten Sie etwa 5 Sekunden, und das Gerät zeigt die Initialisierungsoberfläche an (Abbildung 2),

was bedeutet, dass das Debugging abgeschlossen ist.

Laden Sie die eWeLink App herunter & Fügen Sie das SONOFF Zigbee Gateway hinzu

Das Gerät kann mit anderen Gateways arbeiten, die das drahtlose Zigbee 3.0 Protokoll unterstützen. Detaillierte Informationen entsprechen dem Endprodukt.

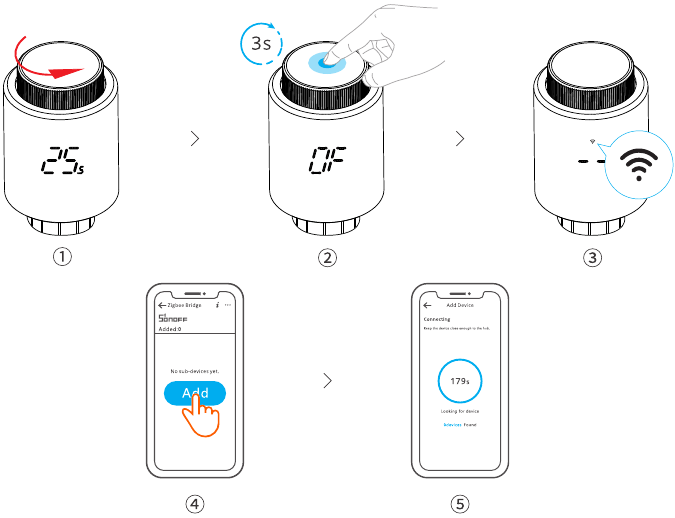

Gerät zum Zigbee Gateway hinzufügen

Drehen Sie im manuellen Modus den Knopf gegen den Uhrzeigersinn. Wenn der Bildschirm "" anzeigt, halten Sie die mittlere Taste 3 Sekunden lang gedrückt und das Bildschirmsymbol "" blinkt. Das Gerät wechselt nun in den Kopplungsmodus, öffnen Sie dann die App und fügen Sie das Gerät auf der Gateway-Startseite hinzu.

Wenn das Gerät innerhalb von 3 Minuten nach dem Eintritt in den Kopplungsmodus keine Verbindung zum Gateway herstellen kann, verlässt das Gerät den Kopplungsstatus. Wenn Sie erneut koppeln möchten, halten Sie die mittlere Taste 3 Sekunden lang gedrückt, bis das Symbol " " blinkt, wenn der Bildschirm "" anzeigt.

Temperaturregelungsmodus

Das Gerät unterstützt den Auto-Modus und den manuellen Modus. Drücken Sie kurz die "Mittlere Taste" (Mittlere Taste), um zwischen den beiden Modi zu wechseln.

Auto-Modus:
Wenn "" auf dem Bildschirm angezeigt wird, bedeutet dies, dass der Auto-Modus aktiviert ist (Abbildung 1),

Manueller Modus:
Wenn "" auf dem Bildschirm verschwindet, bedeutet dies, dass der manuelle Modus aktiviert ist (Abbildung 2).

Der Kopplungsvorgang des Geräts muss im manuellen Modus durchgeführt werden.

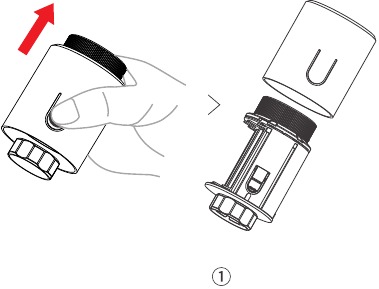

Bildschirmanzeige drehen

1. Nehmen Sie die Hülle ab,

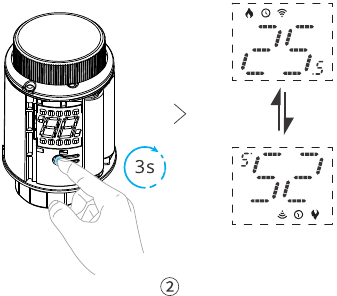

2. Drücken Sie die "Konfigurationstaste" (Konfigurationstaste) für 3 Sekunden, um die Ausrichtung der Bildschirmanzeige zu ändern.


Technische Daten

Modell	TRVZB
Eingang	4.5V (3x1.5V AA Batterien)
Batteriemodell	1.5V LR6 Alkaline AA Batterie
Drahtlose Verbindung	Zigbee 3.0
Gewindeanschluss	M30x1.5mm
Temperatureinstellbereich	4ºC-35ºC
Arbeitstemperatur	-10ºC~50ºC
Arbeitsfeuchtigkeit	5%-95% RH Nicht kondensierend
Farbe	Weiß
Gehäusematerial	PC
Produktabmessungen	59.4x59.4x95mm
Trennmittel	Typ 1.B
Verschmutzungsgrad	2
Bemessungsstoßspannung	500V

Fehlercodes, Probleme und Lösungen

Fehlercode	Problem	Lösung
	Abnormaler Temperatursensor	Kontaktieren Sie den Kundendienst
	Langsamer Ventilbetrieb	Installationsstatus und Heizventil prüfen
	Übermäßig großer Einstellbereich	Prüfen Sie, ob der Temperaturregler befestigt ist
	Übermäßig kleiner Einstellbereich	Heizventil prüfen
	Batterie leer	Batterie ersetzen
	KEIN Ventil erkannt	Prüfen Sie, ob das Ventil installiert ist

Werksreset

Halten Sie die "Mittlere Taste" (Mittlere Taste) länger gedrückt und legen Sie gleichzeitig die Batterien ein. Der Bildschirm zeigt dann "" an und blinkt 3 Sekunden lang. Danach wird das Gerät auf die Werkseinstellungen zurückgesetzt und automatisch neu gestartet.

Alle vorherigen Einstellungen werden nach dem Zurücksetzen des Geräts auf die Werkseinstellungen entfernt.
