ieGeek Bell J5 Handbuch

Kundendienst

Wir gewähren 12 Monate Garantie auf diese smarte Video-Türklingel. Bei Fragen können Sie uns gerne direkte Nachrichten auf Amazon senden oder E-Mails an service@iegeek.com schicken. Wir werden Ihnen innerhalb von 24 Stunden antworten.

Tipps:

• Die smarte Video-Türklingel unterstützt nur 2,4GHz WLAN, sie unterstützt kein 5GHz WLAN
• Bitte stellen Sie sicher, dass die WLAN-Signalstärke über 85% liegt; wenn die smarte Video-Türklingel zu weit von der Signalquelle entfernt ist, wird sie beim ersten Mal nicht erfolgreich verbunden.
• Wenn Ihr Router mit zu vielen Geräten verbunden ist, kann die smarte Video-Türklingel aufgrund eines IP-Adresskonflikts keine WLAN-Verbindung herstellen.
• Diese smarte Video-Türklingel unterstützt keine PC-Browser und -Software.
• Diese smarte Video-Türklingel unterstützt die Ereignisaufzeichnung, wenn die WLAN-Verbindung getrennt ist.
• Die Videowiedergabe funktioniert nur in der CloudEdge APP. Sie unterstützt keine Player von Drittanbietern.
• Manuelle Schnappschüsse und Aufzeichnungsdateien werden auf dem Mobilgerät gespeichert. Ereignisschnappschussdateien werden in der Cloud gespeichert. Ereignisaufzeichnungsdateien werden auf der Micro SD-Karte gespeichert.
• Es verbraucht die Batterieleistung, wenn Sie Live-Aufnahmen oder die aufgezeichneten Videos von der SD-Karte ansehen.

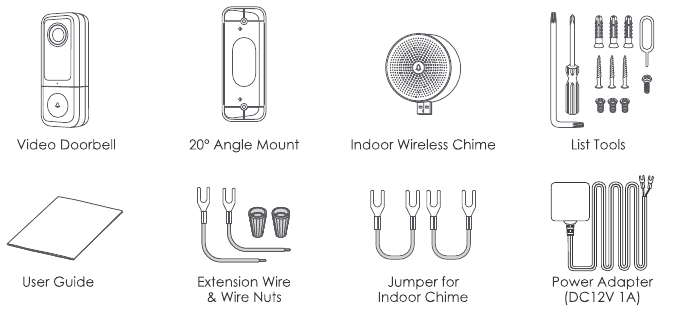

Lieferumfang

Die Türklingel im Überblick

1. Kamera (2K)
2. Mikrofon
3. Türklingel-Taste
4. LED-Anzeige
5. Lautsprecher
6. Kabelanschlüsse
7. Micro SD-Steckplatz
8. Loch für Sicherheitsschraube
9. Micro-USB-Anschluss
10. Reset-Loch
11. Wandhalterung
12. Montageschraubenlöcher
13. Sicherheitsschraube
14. 20º Winkelhalterung (Optional)
15. Befestigungslöcher der Türklingel
16. Wandmontageschraubenlöcher

Hinweis: Die Türklingel funktioniert sowohl mit 12V-24V AC als auch mit 12V DC Hardware-Stromversorgung. Jedes Kabel kann an jeden Anschluss angeschlossen werden. Die Reihenfolge der Kabel spielt keine Rolle.

Tipps: Bitte aktivieren Sie die folgenden 2 Berechtigungen, wenn Sie diese APP zum ersten Mal verwenden.

1. Erlauben Sie der 'CloudEdge' APP, auf mobile Mobilfunkdaten und drahtloses LAN zuzugreifen, andernfalls kann die Türklingel nicht hinzugefügt werden.
2. Erlauben Sie der 'CloudEdge' APP, Push-Nachrichten zu empfangen, andernfalls erhält das Mobiltelefon keine Alarm-Push-Benachrichtigungen, wenn Bewegungserkennung oder ein akustischer Alarm ausgelöst wird.

Das Glockenspiel im Überblick

1. Lautsprecher
2. Reset-Taste
3. LED-Anzeige
4. USB-Anschluss (Klappbar)

Ihre Türklingel einrichten

1. Befestigen Sie die Kabel des mitgelieferten Netzteils an den Anschlüssen auf der Rückseite Ihrer Türklingel und ziehen Sie die Anschlussschrauben mit einem Schraubendreher fest. Jedes Kabel kann an jeden Stromanschluss angeschlossen werden. Die Reihenfolge der Kabel spielt keine Rolle.
2. Stecken Sie den Adapter in Ihre Steckdose. Installieren Sie die Türklingel innerhalb von 9 Metern (30 Fuß) Ihres 2,4GHz WLAN-Routers. Es wird empfohlen, Ihre Türklingel vor der physischen Installation zu testen.
3. Laden und installieren Sie die 'CloudEdge' App auf Ihr Smartphone. Starten Sie die App und registrieren Sie ein Konto mit Ihrer Mobiltelefonnummer oder E-Mail-Adresse.

   iOS


   Android


4. Konto registrieren: Neue Benutzer müssen sich per E-Mail registrieren, auf 'Register' (Registrieren) klicken und den Schritten folgen, um die Registrierung des Kontos abzuschließen, und sich dann anmelden.
   Hinweis:

• Bei der Registrierung eines neuen Kontos wählen Sie bitte die Region aus, in der Sie sich tatsächlich befinden. (Unterschiedliche registrierte Regionen können die Türklingel nicht teilen.)
• Bitte wählen Sie die Registrierung per E-Mail.

5. Beginnen Sie die WLAN-Konfiguration gemäß den Anweisungen in der App oder den folgenden Tutorial-Schritten.


6. LED-Anzeigenbeschreibung:

   	Durchgehend Rot Gerät ist fehlerhaft.		Durchgehend Blau Erfolgreich mit dem WLAN-Netzwerk verbunden.
   	Langsam Rot blinkend Bereit für die WLAN-Konfiguration.		Schnell Blau blinkend Firmware wird aktualisiert.
   	Schnell Rot blinkend Gerät verbindet sich mit WLAN.		Nichts Stromausfall / Statuslicht ist in den Türklingel-Einstellungen ausgeschaltet.

6. Live-Ansicht
   Tippen Sie auf auf der Startseite der Geräte, um die Live-Ansicht Ihrer Türklingel zu sehen.
   Hinweis: Die Live-Ansicht löst keine Geräteaufzeichnung im Ereignisaufzeichnungsmodus aus.

   1. Live-Ansicht beenden
   2. Einstellungsmenü
   3. Datums- & Zeit-Wasserzeichen
   4. Lautstärke ein/aus
   5. FHD/HD/SD-Umschalter
   6. Vollbildanzeige
   7. Stream-Bitrate
   8. WLAN-Signalstatus
   9. Screenshot-Taste
   10. Sprechen zur Szene
   11. Aufnahme auf dem Telefon
   12. Körpererkennung ein/aus
   13. Benachrichtigungsverlauf
   14. Cloud-Speicherdienst

Einstellungen

Einführung in die APP-Oberfläche

1. Zurück zur Live-Ansicht
2. Gerätenamen bearbeiten
3. Bewegungsalarme empfangen/blockieren
4. Gerät mit anderen Benutzern teilen
5. Geräteinformationen
6. Installationsanleitung
7. Grundfunktion:
   1. LED-Anzeige ein/aus
   2. Nachtsicht ein/aus/auto
   3. Personenerkennungsrahmen ein/aus
   4. Einstellungen für drahtloses Glockenspiel
8. Alarmeinstellungen:
   1. Bewegungserkennung ein/aus
   2. Empfindlichkeitseinstellung
   3. Alarmintervall-Einstellung
   4. Nur bei Personen erscheinen (ein/aus)
   5. Alarmplan
   6. Einstellung des Bewegungserkennungsbereichs

9. SD-Karten-Einstellungen
10. Cloud-Speicherdienst
11. Erweiterte Funktionen: Onvif ein/aus
12. Geräteversion
13. Gerät löschen

Alarmeinstellungen

PIR 'Motion Detection' (Bewegungserkennung) ist standardmäßig aktiviert und die Standardempfindlichkeit ist 'Medium' (Mittel), aber sie ist einstellbar.
Schritte zur Alarmeinstellung: 'Setting (...)' (Einstellungen (...)) > 'Alarm Settings' (Alarmeinstellungen) > 'Motion Detection' (Bewegungserkennung).
Tipps: Die Erkennungsreichweite beträgt 4 Meter (13 Fuß).

Hinweis: Eine höhere Empfindlichkeit bietet eine größere Erkennungsreichweite, kann aber zu mehr Fehlalarmen führen. Es wird empfohlen, die Empfindlichkeit auf 'Medium' (Mittel) einzustellen, wenn Sie die Türklingel im Freien installieren.

Gerätefreigabe

Wenn Sie eine Freigabe einrichten, stellen Sie bitte sicher, dass das APP-Konto in denselben Regionen registriert ist. Andernfalls können Sie nicht erfolgreich teilen. Andere Benutzer können nur Live-Ansichten & Wiedergaben sehen. Alle Benutzer können Türklingelanrufe und Alarmbenachrichtigungen empfangen (Sie müssen 'receive notifications' (Benachrichtigungen empfangen) aktivieren) Schritte zur Freigabe: Settings (...) (Einstellungen (...)) --> Device Share (Gerätefreigabe) --> Tippen Sie auf 'Add' (Hinzufügen) --> Wählen Sie 'Scan QR Code' (QR-Code scannen) / 'Account' (Konto) Freigabe

Methode 1: Freigabe durch Kontensuche Tippen Sie auf 'Account' (Konto) --> Geben Sie die Konto-ID ein -> Confirm Sharing (Freigabe bestätigen) -> Freunde akzeptieren die Freigabe.

Methode 2: Freigabe durch QR-Code-Scan Tippen Sie auf 'Scan QR code' (QR-Code scannen) --> Scannen Sie den QR-Code von Freunden -> Confirm Sharing (Freigabe bestätigen) --> Freunde akzeptieren die Freigabe. Finden Sie ihre QR-Codes heraus. Hinweis: Die neuen Benutzer können in der App, und lassen Sie den Administrator den QR-Code scannen und das Gerät teilen.

Wie finde ich Ihren QR-Code? ( Starten Sie die 'CloudEdge App' --> Tippen Sie auf Tippen Sie auf Tippen Sie auf 'My QR Code' (Mein QR-Code) --> Lassen Sie den Administrator Ihren QR-Code scannen

Aufnahme

Ihre Türklingel verfügt standardmäßig über eine Ereignisaufzeichnung. Sie zeichnet Besucheranrufe und Bewegungserkennungsereignisse auf. Sie können auch die Ganztagsaufzeichnung in den Settings (Einstellungen) -> SD Card (SD-Karte) aktivieren.

Verlaufswiedergabe

Tippen Sie auf Verlauf (History), um die auf der Micro SD-Karte aufgezeichneten Videos wiederzugeben.

1. Zeitleiste: Schieben Sie die Zeitleiste nach links oder rechts, um Videoaufzeichnungen nach Zeitraum zu finden.
   Der grüne Balken steht für die Videolänge?
   Der gelbe Punkt steht für den Alarmzeitpunkt, wenn jemand die Türklingeltaste gedrückt hat:
   Der rote Punkt steht für den Alarmzeitpunkt, wenn eine Bewegung erkannt wurde.
2. Kalender:
   Überprüfen Sie den Videoverlauf nach Datum. Die grünen Zahlen stehen für die Daten, an denen Videoaufzeichnungen vorhanden sind.
3. Screenshot: Tippen Sie, um ein Foto aufzunehmen und unter Ich (Me) -> Bilder & Videos (Pictures **SIGN Videos) zu speichern, wo Sie es mit anderen teilen können.
4. Aufnahme (Record): Tippen Sie, um eine Videoaufnahme zu starten, tippen Sie erneut, um sie zu beenden und unter Ich (Me) -> Bilder & Videos (Pictures & Videos) zu speichern, wo Sie die Videoclips mit anderen teilen können.
5. Alarm: Tippen Sie auf die aufgelisteten Alarmaufzeichnungen, um jedes Alarmvideo schnell zu finden und anzuzeigen. Steht für Besucheranrufereignisse; steht für Bewegungserkennungsaufnahmen.
6. Zeitleisten-Zoom:
   Schieben Sie nach oben, um die Zeitleiste zu vergrößern, und nach unten, um sie zu verkleinern.

Die Glocke (Chime) verbinden

1. Glocke (Chime) mit Strom versorgen
   Die Glocke (Chime) kann über eine USB-kompatible Stromquelle (DC5V 1A) oder über den USB-Anschluss Ihres Computers mit Strom versorgt werden.

2. Reset-Taste (RESET) klicken
   Klicken Sie einmal auf RESET (RESET), und Sie sehen, wie die Glockenanzeige (Chime indicator) blau blinkt, was anzeigt, dass sich die Glocke (Chime) im Kopplungsmodus befindet.

3. Türklingeltaste drücken
   Drücken Sie die Türklingeltaste, und die Glocke (Chime) ertönt. Wenn die Kopplung erfolgreich war, leuchtet die Anzeige an der Glocke (Chime) durchgehend blau.

4. Glockeneinstellungen (Chime settings)
   Sie können die Einstellungsseite der Glocke (Chime) gemäß den folgenden Schritten aufrufen, um die Glockenerinnerung (Chime Reminder) stummzuschalten, Klingeltöne auszuwählen, die Lautstärke der Glocke (Chime) anzupassen oder die Verbindung zur Türklingel aufzuheben.


HINWEIS:

1. Ihre Türklingel kommuniziert mit der Glocke (Chime) über Funkfrequenz, nicht über WiFi.
2. Sie können bei Bedarf verschiedene Glocken (Chimes) zuweisen.
3. Halten Sie die RESET-Taste (RESET) an der Glocke (Chime) 5 Sekunden lang gedrückt, bis die Anzeige 3 Mal blau blinkt, und Sie können auch die Verbindung zwischen der Glocke (Chime) und der verbundenen Türklingel aufheben.

Installation

Die Video-Türklingel funktioniert mit einer 12V DC-Stromquelle (Netzteil wird mitgeliefert) sowie mit einer vorhandenen 12V—24V AC Hardware-Stromquelle. Sie ermöglicht es Ihnen, Ihre vorhandene Türklingelverdrahtung für die Nachrüstungsinstallation zu nutzen.
HINWEIS:
Für die Nachrüstungsinstallation müssen Sie Ihr vorhandenes mechanisches Innengong umgehen, um ausreichend Strom für die neue Video-Türklingel bereitzustellen.

Nachrüstungsinstallation (Optional)

Um Ihre vorhandene Türklingel und den mechanischen Gong zu ersetzen, folgen Sie bitte den unten stehenden Installationsschritten:

1. Schalten Sie den Hauptschutzschalter in Ihrem Haus aus.
2. Umgehen Sie Ihren Innengong mit dem mitgelieferten Überbrückungskabel. In den meisten Fällen sieht der vorhandene Türklingelkreis ähnlich wie im Bild unten aus. Entfernen Sie die Abdeckung des Innengongs und lösen Sie die Klemmschrauben "FRONT" (VORNE) und "TRANS" (TRANS). Verwenden Sie das mitgelieferte Überbrückungskabel, um die beiden Klemmen zu verbinden, und setzen Sie die Gongabdeckung wieder auf.

3. Wählen Sie einen Standort für Ihre Video-Türklingel. Bestimmen Sie die Montageposition der Türklingel. Prüfen Sie, ob Sie die vorhandenen Löcher in der Wand wiederverwenden können. Falls nicht, bohren Sie neue Löcher, um Ihre Video-Türklingel zu montieren. Es wird empfohlen, die Türklingel mindestens 4 Fuß (120 cm) über dem Boden zu montieren, um einen optimalen Blickwinkel und die beste Bewegungserkennungsleistung zu erzielen.

   (Optional) Verwenden Sie die 20°-Winkelhalterung als zusätzliche Montagehalterung, um den Blickwinkel an Ihre Sehgewohnheiten anzupassen.

4. Ersetzen Sie Ihre vorhandene Türklingel.
   Entfernen Sie die vorhandene Türklingel von der Wand und trennen Sie die Kabel.

   Führen Sie das Kabel vor der Montage durch die Löcher an der Halterung.

   Markieren Sie die Position der Schraubenlöcher und montieren Sie die Halterungen mit Schrauben an Ihrer Wand.

   Befestigen Sie die Kabel an der Türklingel. Kabelverlängerungs-Kits sind optional.

   Führen Sie die Kabel zurück in die Wand und montieren Sie die Türklingel an den Halterungen.

   Setzen Sie die Schraube unten ein und ziehen Sie sie mit dem mitgelieferten Werkzeug fest.

5. Stellen Sie die Stromversorgung am Schutzschalter wieder her, und Ihre Türklingel ist einsatzbereit.

Hardware-Installation

Verkabeln Sie Ihre Türklingel mit dem mitgelieferten DC12V-Netzteil.

Markieren Sie die Position der Schraubenlöcher für die Türklingelinstallation.

Bohren Sie ein Loch in die Wand und führen Sie die Adapterkabel von innen heraus.

Führen Sie die Adapterkabel durch die Halterungen und montieren Sie die Halterungen.

Befestigen Sie die Kabel an den Schrauben auf der Rückseite der Türklingel.

Befestigen Sie Ihre Türklingel an den Halterungen und sichern Sie sie mit der Sicherheitsschraube.

Stecken Sie den Innenadapter in Ihre AC-Steckdose, um die Stromversorgung herzustellen. Alles bereit!

Fehlerbehebung

Spezifikation

VIDEO-TÜRKLINGEL

INNENGONG

Häufig gestellte Fragen

Ist die Video-Türklingel batteriebetrieben?

Nein, diese Video-Türklingel benötigt eine konstante Stromversorgung über Hardware. Im Vergleich zu batteriebetriebenen Türklingeln bietet diese kabelgebundene Video-Türklingel erweiterte Funktionen, wie die Unterstützung von ganztägiger Aufzeichnung, eine verzögerungsfreie schnelle Reaktion auf Besucheranrufe und ist kleiner in der Dimension, passend für schmale Türrahmen.

Wie verbinde ich die Hardware mit der Türklingel? Spielt die Kabelreihenfolge eine Rolle?
Ihre Türklingel funktioniert sowohl mit einer DC 12V als auch mit einer AC 12V 24V Hardware-Stromquelle. Auf der Rückseite Ihrer Türklingel befinden sich 2 Anschlussklemmen, und Sie können jedes Kabel mit jeder Stromanschlussklemme verbinden. Die Kabelreihenfolge spielt keine Rolle.

Ich habe einen Micro-USB-Anschluss in der Nähe des Micro-SD-Slots gefunden, wofür ist er?
Sie können die Türklingel über den Micro-USB-Anschluss mit Strom versorgen, indem Sie ein USB-kompatibles Ladegerät und Kabel verwenden. Er ist hauptsächlich für Produkttests in der Fabrik konzipiert.

Was ist die Wi-Fi-Reichweite der Video-Türklingel?

Die Video-Türklingel funktioniert mit jedem drahtlosen 2,4-GHz-Wi-Fi-Router, Mesh-System oder Modem. In Feldtests funktioniert sie in den meisten 3000 sqft Häusern gut. Die Wi-Fi-Reichweite kann aufgrund unterschiedlicher WLAN-Sendeleistung, Übertragungsdistanz und Wandhindernisse variieren.

Ich habe meine Video-Türklingel installiert, aber die Video- oder Audioqualität ist schlecht.
In der Live-Ansichtsoberfläche wird der WLAN-Status angezeigt. Es wird empfohlen, sicherzustellen, dass der Wi-Fi-Status über 70 % liegt, damit Ihre Türklingel wie erwartet funktioniert. Wenn Sie glauben, dass Ihr Problem durch eine niedrige Wi-Fi-Signalstärke verursacht wird, versuchen Sie, Ihren WLAN-Router näher zu positionieren oder einen Wi-Fi-Booster hinzuzufügen, um Ihre Wi-Fi-Reichweite zu erweitern.

Funktioniert die Video-Türklingel mit einer vorhandenen mechanischen Innenklingel?
Nein. Die Türklingel wird mit einer USB-kompatiblen drahtlosen Klingel geliefert, um Personen zu benachrichtigen, wenn Ihr Besucher den Türklingelknopf drückt. Wenn Sie eine vorhandene Innenklingel haben, verwenden Sie bitte den mitgelieferten Jumper, um die vorhandene Klingel zu überbrücken, um der neuen Video-Türklingel ausreichend Strom zuzuführen.

Wie viele drahtlose Klingeln können mit einer Video-Türklingel gekoppelt werden?
Sie können beliebig viele drahtlose Klingeln mit einer Video-Türklingel verbinden.

Unterstützt es benutzerdefinierte Bewegungserkennungszonen?

Ja, das tut es. Gehen Sie zu Settings (Einstellungen) - Alarm Setting (Alarmeinstellung) - Motion detection (Bewegungserkennung) - Alarm Area (Alarmbereich). Verwenden Sie Ihre Fingerspitzen, um eine oder mehrere benutzerdefinierte Bewegungserkennungszonen zu zeichnen und Ihre Einstellungen zu speichern, und die orangen Zonen sind Bewegungserkennungszonen.

Wie erkennt die Video-Türklingel Bewegungen? Kann die Bewegungserkennung deaktiviert werden?
Die Türklingelkamera erkennt Bewegungen durch den Vollbild-Pixelkontrast und durchläuft zusätzlich eine Formerkennung für Menschen, um die Rate von Fehlalarmen zu reduzieren. Sie können die Empfindlichkeit der Bewegungserkennung anpassen, die Erkennungszone individualisieren, Alarmintervalle planen und die Bewegungserkennung je nach Anwendungsszenario deaktivieren.

Unterstützt die Türklingel Cloud-Speicher?

Ihre Türklingel unterstützt sowohl Micro-SD-Karten-Speicher als auch Cloud-Speicher. Sie können den Cloud-Speicherdienst in der App aktivieren. Es gibt einen 7-tägigen kostenlosen Testdienst für Cloud-Aufzeichnungen. Bitte beachten Sie, dass der Cloud-Speicher nur Ereignisaufzeichnungen, aber keine ganztägige Aufzeichnung unterstützt.
