Sonoff NSPanel Pro-120 Handbuch

Einführung

Das NSPanel Pro ist ein intelligentes Szenen-Bedienfeld, das einen Touchscreen, einen Zigbee-Hub und eine intelligente Sicherheitsfunktion integriert. Sie können die Geräte steuern, indem Sie sie als Widgets auf dem Panel hinzufügen, verschiedene Zigbee-Untergeräte über das integrierte Zigbee-Gateway hinzufügen, 3 Sicherheitsmodi zum Schutz Ihres Zuhauses einstellen und die Live-Ansicht auf dem Panel über eine hinzugefügte Kamera ansehen.

1. Mikrofon
2. Lichtsensor
3. Bildschirm
4. Lautsprecher

Kompatible Sprachassistenten

Spezifikation

* Dieses Produkt ist nur für den sicheren Einsatz in Höhen unter 2000 m geeignet.

Installation

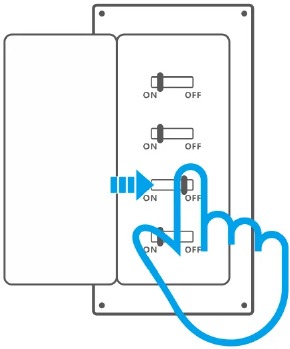

1. Strom ausschalten


   Bitte lassen Sie die Installation und Wartung des Geräts von einem professionellen Elektriker durchführen. Um Stromschlaggefahren zu vermeiden, nehmen Sie keine Anschlüsse vor und berühren Sie keine Anschlussklemmen, während das Gerät eingeschaltet ist!
2. Verdrahtungsanleitung

   • Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.
3. Installation

   • Das Produkt sollte in einer Betonwand oder an einem anderen nicht brennbaren Ort installiert werden.
   • Ein geeigneter Schutzschalter gemäß Anhang L des Standards IEC/UL/CSA/EN 62368-1 ist in die elektrische Gebäudeinstallation zu integrieren. Ein geeigneter Schutzschalter muss als Teil der Gebäudeinstallation bereitgestellt werden.

Anmeldung im eWeLink-Konto

1. Die "eWeLink" App herunterladen
   Bitte laden Sie die "eWeLink" App aus dem Google Play Store oder Apple App Store herunter.

2. Einschalten
   Nach dem Einschalten klicken Sie auf "Start" (Starten), wählen Sprache und Region aus, wählen dann Wi-Fi und geben das Passwort ein, um die Hauptschnittstelle des Geräts aufzurufen.

3. Anmelden
   Tippen Sie auf dem Gerät auf "Log in" (Anmelden) und in der eWeLink App auf "+", um "Scan" (Scannen) auszuwählen, und scannen Sie dann den QR-Code auf dem Gerätebildschirm mit Ihrer App.


Zigbee-Geräte hinzufügen

1. Zugang zum Kopplungsmodus
   Methode 1: Zugang über das zentrale Bedienfeld.

   Methode 2: Zugang über die eWeLink App.

2. Versetzen Sie das Zigbee-Gerät in den Kopplungsmodus und schließen Sie den Hinzufügevorgang gemäß den Anweisungen ab.

WLAN-Geräte hinzufügen

1. Fügen Sie WLAN-Geräte in der eWeLink App hinzu.
2. Wählen Sie in der Hauptschnittstelle des NSPanel Pro in der App "Extended Screen Settings" (Erweiterte Bildschirmeinstellungen) und synchronisieren Sie die verbundenen WLAN-Geräte mit dem NSPanel Pro.

   • Nach dem Hinzufügen der Geräte können diese auf dem Panel überprüft und gesteuert werden.

Kamera ansehen

Fügen Sie die Kamera in der App hinzu und konfigurieren Sie sie auf der NSPanel Pro-Seite. Tippen Sie dann auf "Camera" (Kamera) und wählen Sie die hinzugefügte Kamera wie "CAM Slim" auf dem Panel aus, um die Live-Ansicht auf dem Panel über die Kamera zu sehen.

• Sie können auch den Bildschirm herunterziehen, um "Add camera" (Kamera hinzufügen) auszuwählen und eine PTSP-Kamera oder DIY-Kamera gemäß den Anweisungen hinzuzufügen.

Intelligente Sicherheit

Es gibt 3 Modi der intelligenten Sicherheit: Heimmodus, Abwesenheitsmodus und Schlafmodus. Wählen Sie den Modus in der App aus, um die auslösbaren Untergeräte zu aktivieren und den Alarmton einzustellen.

• Intelligente Sicherheitsfunktionen können nur nach dem Hinzufügen von Sicherheits-Untergeräten verwendet werden.

Auf Werkseinstellungen zurücksetzen

Methode 1: Das Löschen des Geräts in der eWeLink App setzt es auf die Werkseinstellungen zurück.
Methode 2: Führen Sie das Zurücksetzen auf die Werkseinstellungen gemäß den Anweisungen auf dem Panel durch.

Hersteller: Shenzhen Sonoff Technologies Co., Ltd.
Adresse: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
PLZ: 518000
Service-E-Mail: support@itead.cc
Webseite: sonoff.tech
