Eray E196 Handbuch

Diagramm der Türschlossinstallation

TIPPS:

2. Installieren Sie die Spindel an der Falle und führen Sie die Kabel durch die Mitte der Spindel.
3. Befestigen Sie die hintere Befestigungsplatte und den vorderen Griff mit zwei Schrauben an der Tür.

Zubehör

Öffnen Sie die Produktverpackung. Überprüfen Sie, ob das folgende Zubehör enthalten ist.

Türöffnungsrichtung

1. Öffnung mit rechtem Griff

2. Öffnung mit linkem Griff


Installation

Bitte befolgen Sie die folgenden Schritte zur Installation des Schlosses

1. Passen Sie bei Bedarf den Dornabstand des Schlosskörpers (60mm oder 70mm) an. Beim Einstellen des Dornabstands muss das Vierkantloch an den Rand der Führung gezogen werden, und die vorderen und hinteren Vierkantlöcher müssen horizontal ausgerichtet sein.

1. Befestigen Sie die Falle mit 2 Schrauben.

Messen Sie die Türgröße

Stellen Sie sicher, dass die Türstärke 1.38-2.16" beträgt, der Türlochdurchmesser 2-1/8" beträgt und der Dornabstand 2-3/8" oder 2-3/4" mit dem Riegel misst.

TIPPS:

1. Verfügbare Türstärke 35mm-55mm. Liegt die Tür außerhalb dieses Bereichs, kontaktieren Sie uns bitte für weitere Informationen.
2. Bitte wählen Sie das richtige Zubehör entsprechend Ihrer Türstärke aus.

1. Befestigen Sie das Schließblech mit 2 Schrauben am Türrahmen.

1. "Reset" (Zurücksetzen) Taste
2. "Free Passage" (Freier Durchgang) Taste

Prüfpunkte nach der Installation

1. Die Frontplatte ist horizontal zur Tür ausgerichtet.
2. Der Schnapper muss leichtgängig und flexibel funktionieren!
3. Bitte stellen Sie sicher, dass das Kabel nicht eingeklemmt wird.
4. Befestigen Sie den Griff mit zwei Schrauben und prüfen Sie, ob er einwandfrei funktioniert.
5. Legen Sie die Batterien ein und schließen Sie das Batteriefach.

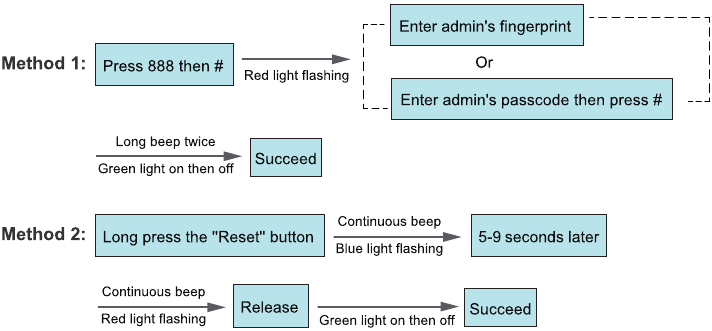

System-Reset:

Einstellung des Modus „"Auto Lock" (Automatische Verriegelung)“ & „"Free Passage" (Freier Durchgang)“

TIPPS:

1. Wiederholen Sie Methode 1 oder Methode 2, um vom Modus „"Free Passage" (Freier Durchgang)“ zum Modus „"Auto Lock" (Automatische Verriegelung)“ zu wechseln und umgekehrt.
2. Geben Sie den Fingerabdruck oder Passcode eines Administrators ein, um die Tür zu entriegeln und in den Modus „"Auto Lock" (Automatische Verriegelung)“ zu wechseln.
3. Drücken Sie die Taste „#“ am Außengriff, um in den Modus „"Auto Lock" (Automatische Verriegelung)“ zu wechseln.

Parameter

Bedienung

Benutzer hinzufügen (Fingerabdruck/Passcode)

TIPPS:
Berühren Sie zuerst das Bedienfeld, um das Schloss vor jeder Bedienung im Touch-Control-Bereich aufzuwecken. Jeder Fingerabdruck oder anfängliche Test-Passcode (123456#) kann es entsperren, wenn kein Benutzer registriert ist.

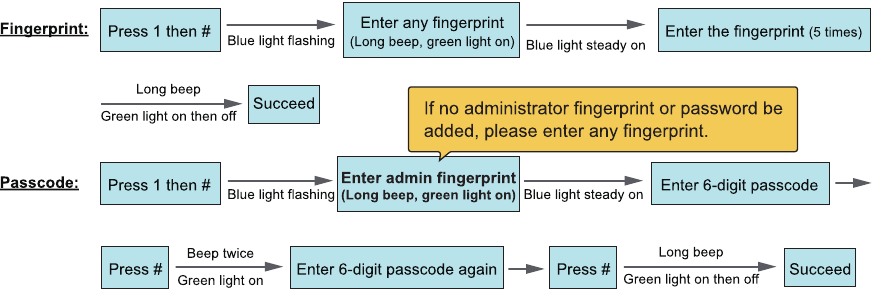

1. Ersten Benutzer/Administrator hinzufügen

2. Weitere Fingerabdrücke hinzufügen

3. Weitere Passcodes hinzufügen


TIPPS:

1. Die ersten 3 verifizierten Benutzer sind Administratoren, die anderen sind allgemeine Benutzer.
2. Nur die Einstellung des ersten Administrators unterscheidet sich von den anderen. Wenn Sie beispielsweise einen „"fingerprint" (Fingerabdruck)“ als ersten Benutzer festlegen, sollten die folgenden Benutzer, sei es ein Fingerabdruck oder ein Passwort, gemäß „"Step 2" (Schritt 2)“ oder „"Step 3" (Schritt 3)“ festgelegt werden.
3. Wenn das Display während des Betriebs ausgeht, wiederholen Sie bitte die Schritte.
4. Achten Sie beim Hinzufügen von Fingerabdrücken darauf, dass mehrere Bereiche des Fingers erfasst werden.

Entriegeln & Verriegeln

1. Fingerabdruck

2. Passcode

3. Mechanische Schlüssel
   Verwenden Sie den E-Schlüssel zum Entriegeln/Verriegeln

TIPPS:

1. Bevor Benutzer festgelegt werden oder wenn das Festlegen von Benutzern fehlschlägt, kann alles, was den Fingerabdruckleser berührt, entsperren, solange seine Temperatur der Körpertemperatur nahekommt.
2. Wenn das Schloss 3 Mal piept, das rote Licht angeht, dann dauerhaft grün leuchtet und die Entriegelung fehlschlägt, versuchen Sie es bitte erneut.

Lautstärke einstellen

(Standard ist die höchste Lautstärke, stummschalten ist nicht möglich)

Notstromversorgung

TIPPS:

1. Bewahren Sie mindestens einen Schlüssel außerhalb der Tür für den Notfall auf.
2. Wenn die Batterie schwach ist, blinkt die Anzeige rot. Die verbleibende Energie reicht nur noch für etwa 30 Nutzungen.
3. Wenn die Batterie leer ist, können Sie die Tür mit dem Schlüssel entriegeln oder das Schloss über den Micro-USB-Anschluss mit Strom versorgen und es mit Fingerabdruck oder Passwort entriegeln.
4. Verwenden Sie Alkalibatterien, um Schäden durch Auslaufen der Batterie zu vermeiden.
   Wenn das Gerät längere Zeit nicht verwendet wird, entfernen Sie bitte die Batterie.

Fragen & Antworten

1. Warum können die Fingerabdrücke von jedem das Schloss entriegeln?
   Das neu gelieferte Fingerabdruckschloss ist ein automatisches Programm, alle Fingerabdrücke können unter diesem Programm entriegeln. Sie müssen den Administrator-Fingerabdruck hinzufügen, bevor Sie mit der weiteren Programmierung fortfahren. Hinweis: Wenn das Hinzufügen des Fingerabdrucks fehlschlägt, wird das Programm nicht abgebrochen, bitte fügen Sie den Fingerabdruck erneut hinzu.
2. Warum schlägt das Hinzufügen eines Passworts immer wieder fehl?
   Das Passwort muss 6-10 Ziffern lang sein, um wirksam zu werden.
3. Was soll ich tun, wenn nach der Installation des Fingerabdruckschlosses die Tastaturbeleuchtung des Fingerabdruckschlosses nicht aufleuchtet?
   Es ist möglich, dass das Verbindungskabel während der Installation eingeklemmt wurde, was zu schlechtem Kontakt führt. Bitte passen Sie die Position des Verbindungskabels entsprechend an.
4. Warum erhalte ich ständig einen Fehler, wenn ich meinen Fingerabdruck erkenne?
   Achten Sie beim Hinzufügen von Fingerabdrücken darauf, dass mehrere Bereiche des Fingers erfasst werden.
5. Warum verriegelt das Fingerabdruckschloss nach dem Entriegeln nicht automatisch?
   Einige neu gelieferte Schlösser haben den automatischen Verriegelungsmodus deaktiviert. Bitte schalten Sie die automatische Verriegelung manuell ein.
   Siehe „"Auto Lock Mode/Free Passage Mode Setting" (Einstellung des automatischen Verriegelungsmodus/Modus für freien Durchgang)“
6. Wenn ich meinen Fingerabdruck oder Passcode zum Entriegeln verwende, leuchtet das grüne Licht, aber ich kann es nicht normal entriegeln.
   Es kann sein, dass die Mitte des Schließzylinders bei der Neuinstallation nicht richtig positioniert ist. Sie können ihn neu einstellen und es erneut versuchen.


TIPPS

1. Dieses Schloss ist mit mechanischen Schlüsseln zur manuellen Entriegelung ausgestattet. Entnehmen Sie die mechanischen Schlüssel aus der Verpackung und bewahren Sie sie an einem sicheren Ort auf, an dem Sie jederzeit Zugriff darauf haben.
2. Um das Schloss mit Strom zu versorgen, werden vier alkalische AAA-Batterien (nicht im Lieferumfang enthalten) benötigt. Nicht-alkalische und wiederaufladbare Batterien werden nicht empfohlen.
3. Dieses Schloss ist nicht dafür ausgelegt, direktem Sonnenlicht oder Regen ausgesetzt zu werden. Es ist nicht wasserdicht (keine IP-Einstufung).
4. Halten Sie Ihre Finger sauber, wenn Sie dieses Schloss verwenden.

Kundendienst-E-Mail: service@erayvip.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
