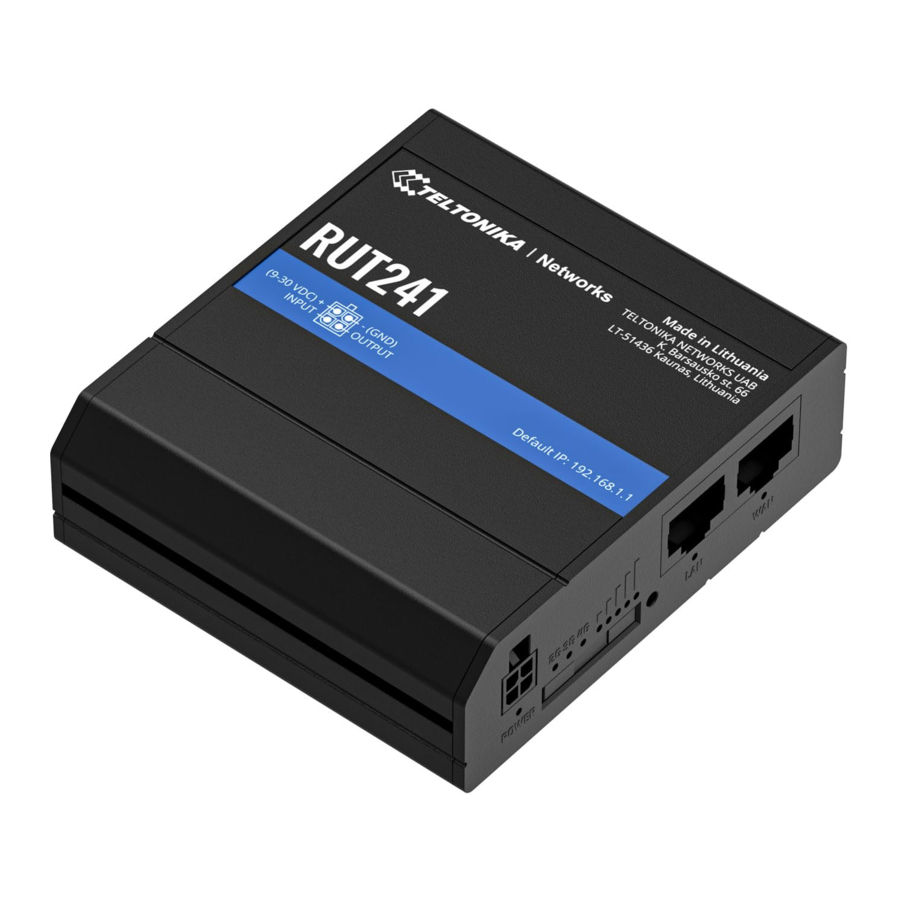

Teltonika RUT241 Handbuch

Inhalt

1 HARDWARE
2 FUNKTIONEN
3 WAS IST IM LIEFERUMFANG ENTHALTEN?
4 STANDARD-BESTELLCODES
5 VERFÜGBARE VERSIONEN
6 MONTAGEOPTIONEN
7 RUT241 RAUMABMESSUNGEN & GEWICHT
8 Anleitung herunterladen
9 In anderen Sprachen

HARDWARE

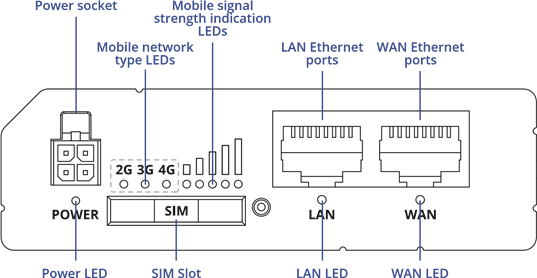

VORDERANSICHT

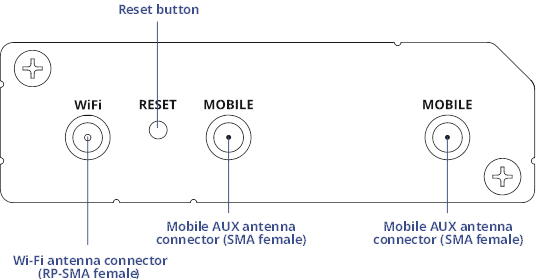

RÜCKANSICHT

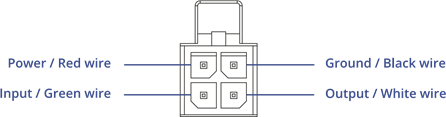

BELEGUNG DER STROMBUCHSE

FUNKTIONEN

MOBIL

Mobilfunkmodul	4G (LTE) – Cat 4 bis zu 150 Mbps, 3G – Bis zu 42 Mbps, 2G – Bis zu 236.8 kbps
Status	Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Bytes, verbundenes Band, IMSI, ICCID
SMS	SMS-Status, SMS-Konfiguration, Senden/Lesen von SMS via HTTP POST/GET, E-MAIL an SMS, SMS an E-MAIL, SMS an HTTP, SMS an SMS, geplante SMS, SMS-Autoantwort, SMPP
USSD	Unterstützt das Senden und Lesen von Unstructured Supplementary Service Data Nachrichten
Schwarz-/Weißliste	Operator-Schwarz-/Weißliste
Mehrere PDN	Möglichkeit, verschiedene PDNs für mehrere Netzwerkzugänge und -dienste zu verwenden
Bandmanagement	Band-Sperre, Anzeige des Status des verwendeten Bandes
APN	Auto APN
Bridge	Direkte Verbindung (Bridge) zwischen mobilem ISP und Gerät im LAN
Passthrough	Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu

DRAHTLOS

Drahtlosmodus	IEEE 802.11b/g/n, Access Point (AP), Station (STA)
WLAN-Sicherheit	WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, Auto-Cipher-Modi, Client-Trennung
SSID/ESSID	SSID Stealth-Modus und Zugriffssteuerung basierend auf MAC-Adresse
WLAN-Benutzer	Bis zu 50 gleichzeitige Verbindungen
Drahtloser Hotspot	Captive Portal (Hotspot), interner/externer Radius-Server, integrierte anpassbare Landingpage

ETHERNET

WAN	1 x WAN-Port 10/100 Mbps, Konformität mit IEEE 802.3, IEEE 802.3u Standards, unterstützt Auto MDI/MDIX
LAN	1 x LAN-Port, 10/100 Mbps, Konformität mit IEEE 802.3, IEEE 802.3u Standards, unterstützt Auto MDI/MDIX

NETZWERK

Routing	Statisches Routing, Dynamisches Routing (BGP, OSPF v2, RIP v1/v2, NHRP)
Netzwerkprotokolle	TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)
VoIP Passthrough Unterstützung	H.323- und SIP-ALG-Protokoll-NAT-Helfer, die ein korrektes Routing von VoIP-Paketen ermöglichen
Verbindungsüberwachung	Ping-Neustart, Wget-Neustart, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung
Firewall	Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln
DHCP	Statische und dynamische IP-Zuweisung, DHCP-Relay, Relayd
QoS / Smart Queue Management (SQM)	Datenverkehrspriorisierung nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e
DDNS	Unterstützt >25 Dienstanbieter, andere können manuell konfiguriert werden
Netzwerk-Backup	WLAN-WAN, Mobil, VRRP, Kabelgebundene Optionen, von denen jede als automatische Failover-Option verwendet werden kann
Lastverteilung	Verteilt den Internetverkehr über mehrere WAN-Verbindungen
Hotspot	Interner/externer Radius-Server, Captive Portal, integrierte anpassbare Landingpage
SSHFS	Möglichkeit, ein Remote-Dateisystem über das SSH-Protokoll zu mounten

SICHERHEIT

Authentifizierung	Pre-shared Key, digitale Zertifikate, X.509-Zertifikate, TACACS+, Radius, Blockierung von IP- und Login-Versuchen
Firewall	Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über CLI; DMZ; NAT; NAT-T
Angriffsprävention	DDOS-Prävention (SYN-Flood-Schutz, SSH-Angriffsprävention, HTTP/HTTPS-Angriffsprävention), Port-Scan-Prävention (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)
VLAN	Port- und Tag-basierte VLAN-Trennung
Mobile Kontingentkontrolle	Benutzerdefinierte Datenlimits für SIM-Karte
WEB-Filter	Blacklist zum Blockieren unerwünschter Websites, Whitelist zum Festlegen nur erlaubter Websites
Zugriffskontrolle	Flexible Zugriffssteuerung von TCP-, UDP-, ICMP-Paketen, MAC-Adressfilter

VPN

OpenVPN	Mehrere Clients und ein Server können gleichzeitig ausgeführt werden, 27 Verschlüsselungsmethoden
OpenVPN-Verschlüsselung	DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
IPsec	IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
GRE	GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung
PPTP, L2TP	Client/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3, L2TP über IPsec-Unterstützung
Stunnel	Proxy, der entwickelt wurde, um bestehenden Clients und Servern TLS-Verschlüsselungsfunktionalität hinzuzufügen, ohne Änderungen am Programmcode vornehmen zu müssen
DMVPN	Methode zum Aufbau skalierbarer IPsec-VPNs
SSTP	SSTP-Client-Instanz-Unterstützung
ZeroTier	ZeroTier VPN-Client-Unterstützung
WireGuard	WireGuard VPN-Client- und Server-Unterstützung
Tinc	Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Server-Unterstützung.

MODBUS TCP SLAVE

ID-Bereich	Reagiert auf eine ID im Bereich [1;255] oder beliebige
Fernzugriff erlauben	Zugriff über WAN erlauben
Benutzerdefinierte Register	MODBUS TCP benutzerdefinierte Registerblock-Anfragen, die in eine Datei im Router lesen/schreiben und zur Erweiterung der MODBUS TCP Slave-Funktionalität verwendet werden können

MODBUS TCP MASTER

Unterstützte Funktionen	01, 02, 03, 04, 05, 06, 15, 16
Unterstützte Datenformate	8 Bit: INT, UINT; 16 Bit: INT, UINT (MSB oder LSB zuerst); 32 Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC)

MODBUS DATEN AN SERVER

Protokoll

HTTP(S), MQTT, Azure MQTT

MQTT GATEWAY

MQTT Gateway

Ermöglicht das Senden von Befehlen und den Empfang von Daten vom MODBUS Master über den MQTT-Broker

DNP3

Unterstützte Modi

TCP Master, DNP3 Outstation

ÜBERWACHUNG & MANAGEMENT

WEB UI	HTTP/HTTPS, Status, Konfiguration, FW-Update, CLI, Fehlerbehebung, Ereignisprotokoll, Systemprotokoll, Kernel-Protokoll
FOTA	Firmware-Update vom Server, automatische Benachrichtigung
SSH	SSH (v1, v2)
SMS	SMS-Status, SMS-Konfiguration, SMS senden/lesen via HTTP POST/GET
Anruf	Neustart, Status, Mobile Daten ein/aus, Ausgang ein/aus, Annehmen/Auflegen mit Timer, WiFi ein/aus
TR-069	OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT	MQTT Broker, MQTT Publisher
SNMP	SNMP (v1, v2, v3), SNMP Trap
JSON-RPC	Management-API über HTTP/HTTPS
MODBUS	MODBUS TCP Status/Steuerung
RMS	Teltonika Remote Management System (RMS)

ÜBERWACHUNG & MANAGEMENT

WEB UI	HTTP/HTTPS, Status, Konfiguration, FW-Update, CLI, Fehlerbehebung, Ereignisprotokoll, Systemprotokoll, Kernel-Protokoll
FOTA	Firmware-Update vom Server, automatische Benachrichtigung
SSH	SSH (v1, v2)
SMS	SMS-Status, SMS-Konfiguration, SMS senden/lesen via HTTP POST/GET
Anruf	Neustart, Status, Mobile Daten ein/aus, Ausgang ein/aus, Annehmen/Auflegen mit Timer, WiFi ein/aus
TR-069	OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT	MQTT Broker, MQTT Publisher
SNMP	SNMP (v1, v2, v3), SNMP Trap
JSON-RPC	Management-API über HTTP/HTTPS
MODBUS	MODBUS TCP Status/Steuerung
RMS	Teltonika Remote Management System (RMS)

IoT-PLATTFORMEN

Cloud of Things	Ermöglicht die Überwachung von: Gerätedaten, Mobilen Daten, Netzwerkinformationen, Verfügbarkeit
ThingWorx	Ermöglicht die Überwachung von: WAN-Typ, WAN-IP, Name des Mobilfunkbetreibers, Mobile Signalstärke, Mobiler Netzwerktyp
Cumulocity	Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP, Mobilfunk-Zell-ID, ICCID, IMEI, Verbindungstyp, Betreiber, Signalstärke
Azure IoT Hub	Kann Geräte-IP, Anzahl der gesendeten/empfangenen Bytes, Temperatur, PIN-Anzahl an den Azure IoT Hub Server senden, Mobiler Verbindungsstatus, Netzwerkverbindungsstatus, IMEI, ICCID, Modell, Hersteller, Seriennummer, Revision, IMSI, SIM-Status, PIN-Status, GSM-Signal, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Betreiber, Betreibernummer, Verbindungstyp

SYSTEMEIGENSCHAFTEN

CPU	Mediatek MIPS 24Kc 580 MHz
RAM	128 MB, DDR2
FLASH-Speicher	16 MB, SPI Flash

FIRMWARE / KONFIGURATION

WEB UI	FW von Datei aktualisieren, FW auf Server prüfen, Konfigurationsprofile, Konfigurations-Backup
FOTA	FW aktualisieren
RMS	FW/Konfiguration für mehrere Geräte gleichzeitig aktualisieren
Einstellungen beibehalten	FW aktualisieren, ohne die aktuelle Konfiguration zu verlieren

FIRMWARE-ANPASSUNG

Betriebssystem	RutOS (OpenWrt based Linux OS)
Unterstützte Sprachen	Busybox shell, Lua, C, C++
Entwicklungstools	SDK-Paket mit Build-Umgebung wird bereitgestellt

EINGABE/AUSGABE

Eingabe	1 x Digitaleingang, 0 - 6 V als logisch niedrig erkannt, 8 - 30 V als logisch hoch erkannt
Ausgabe	1 x Digitalausgang, Open-Collector-Ausgang, max. Ausgang 30 V, 300 mA
Ereignisse	E-Mail, RMS, SMS
I/O Juggler	Ermöglicht das Festlegen bestimmter I/O-Bedingungen, um ein Ereignis auszulösen

STROMVERSORGUNG

Anschluss	4-polige industrielle Gleichstrombuchse
Eingangsspannungsbereich	9 – 30 VDC, Verpolungsschutz; Überspannungsschutz >31 VDC 10µs max
PoE (passiv)	Passives PoE über freie Adernpaare. Möglichkeit der Stromversorgung über den LAN-Port, nicht kompatibel mit den Standards IEEE802.3af, 802.3at und 802.3bt, 9-30 VDC
Leistungsaufnahme	< 6,5 W max

PHYSISCHE SCHNITTSTELLEN

Ethernet	2 x RJ45-Ports, 10/100 MBit/s
E/A-Anschlüsse	1 x Digitaleingang, 1 x Digitalausgang am 4-poligen Stromanschluss
Status-LEDs	3 x Verbindungsart-Status-LEDs, 5 x Verbindungsstärke-LEDs, 2 x LAN-Status-LEDs, 1 x Strom-LED
SIM	1 x SIM-Steckplatz (Mini-SIM – 2FF), 1,8 V/3 V, externer SIM-Halter
Stromanschluss	1 x 4-poliger DC-Anschluss
Antennen	2 x SMA für LTE, 1 x RP-SMA für WiFi-Antennenanschlüsse
Reset	Neustart-/Werksreset-Taste

PHYSISCHE SPEZIFIKATION

Gehäusematerial	Aluminiumgehäuse, Kunststoffpaneele
Abmessungen (B x H x T)	83 x 25 x 74 mm
Gewicht	125 g
Befestigungsmöglichkeiten	Montageschlitze für DIN-Schiene (unten und seitlich)

BETRIEBSUMGEBUNG

Betriebstemperatur	-40°C bis 75°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Schutzart	IP30

ZULASSUNGEN & TYPGENEHMIGUNGEN

Zulassungen CE/RED, UKCA, CB

EMI-STÖRFESTIGKEIT

STÖRFESTIGKEITS-STANDARDS	EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.4 Final draft EN 301 489-52 V1.2.0 EN 55032:2015+A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019 EN IEC 61000-3-2:2019
ESD	EN 61000-4-2:2009
RS	EN 61000-4-3:2020
EFT	EN 61000-4-4:2012
Überspannungsfestigkeit (AC-Stromleitung)	EN 61000-4-5:2014+A1:2017
CS	EN 61000-4-6:2014
DIP	EN IEC 61000-4-11:2020

Normen

EN 300 328 V2.2.2, EN 301 511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1

SICHERHEIT

Normen

EN IEC 62311:2020, EN 50665:2017, EN IEC 62368-1:2020+A11:2020, IEC 62368-1:2018

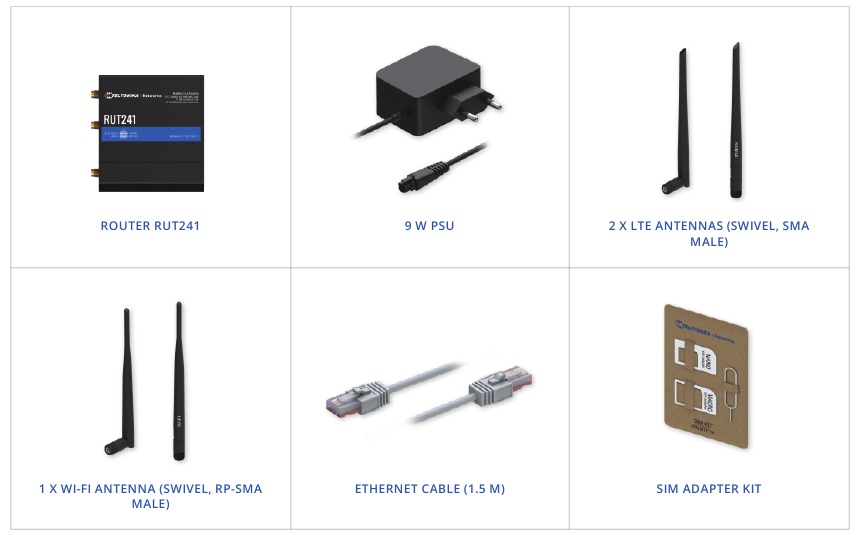

WAS IST IM LIEFERUMFANG ENTHALTEN?

STANDARDPAKET ENTHÄLT*

* Bei allen Standard-Bestellcodes ist der Standardlieferumfang, mit Ausnahme des Netzteils (PSU), identisch.

Router RUT241
9 W PSU
2 x LTE-Antennen (schwenkbar, SMA-Stecker)
1 x Wi-Fi-Antenne (schwenkbar, RP-SMA-Stecker)
Ethernet-Kabel (1,5 m)
SIM-Adapter-Kit
QSG (Schnellstartanleitung)
Verpackungskarton

STANDARD-BESTELLCODES

PRODUKTCODE	HS CODE	HTS CODE	PAKET ENTHÄLT
RUT241 010000	851762	8517.62.00	Standardpaket mit Euro-Netzteil
RUT241 030000	851762	8517.62.00	Standardpaket mit Euro-Netzteil
RUT241 065000	851762	8517.62.00	Standardpaket mit AU-Netzteil
RUT241 000000	851762	8517.62.00	Standardpaket mit Euro-Netzteil
RUT241 098000	851762	8517.62.00	Standardpaket mit US-Netzteil
RUT241 087000	851762	8517.62.00	Standardpaket mit JP-Netzteil

Für weitere Informationen zu allen verfügbaren Verpackungsoptionen – kontaktieren Sie uns bitte direkt.

VERFÜGBARE VERSIONEN

PRODUKTCODE	REGION (BETREIBER)	FREQUENZ
RUT241 0***	Europe 1 , Naher Osten, Afrika, Korea, Thailand	4G (LTE-FDD): B1, B3, B7, B8, B20, B28A 3G: B1, B8 2G: B3, B8
RUT241 1***	Europe 1 , Naher Osten, Afrika	4G (LTE-FDD): B1, B3, B5, B7, B8, B20 4G (LTE-TDD): B40 3G: B1, B5, B8 2G: B3, B8
RUT241 3***	Global 1	4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 4G (LTE-TDD): B38, B39, B40, B41 3G: B1, B2, B4, B5, B6, B8, B19 2G: B2, B3, B5, B8
RUT241 6***	Australia, New Zealand, Taiwan	4G (LTE-FDD): B1, B3, B5, B7, B8, B28 4G (LTE-TDD): B40 3G: B1,B5, B8 2G: B3, B5, B8
RUT241 9***	North America: Verizon, AT&T, T-Mobile	4G (LTE-FDD): B2, B4, B5, B12, B13, B14, B66, B71 3G: B2, B4, B5
RUT241 8***	Japan	4G (LTE-FDD): B1, B3, B8, B18, B19, B26 4G (LTE-TDD): B41 3G: B1, B6, B8, B19

* - Für detailliertere Informationen besuchen Sie unser Wiki
1 - Regionale Verfügbarkeit - ausgenommen Russland & Belarus.

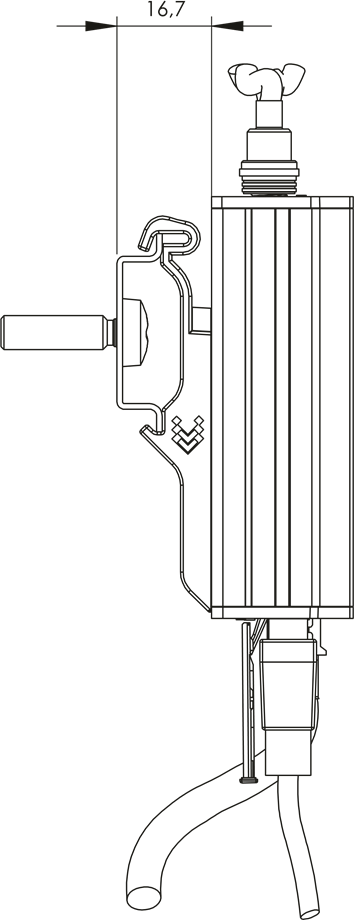

MONTAGEOPTIONEN

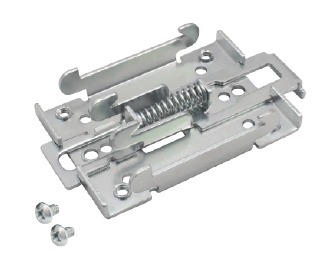

HUTSCHIENEN-KIT

Parameter	Wert
Montagestandard	35mm Hutschiene
Material	Kohlenstoffarmer Stahl
Gewicht	57g
Mitgelieferte Schrauben	Philips Pan Head Schraube #6-32×3/16, 2 Stk.
Abmessungen	mm x 46 mm x 20 mm
RoHS-konform	V

HUTSCHIENEN-KIT

Hutschienenadapter
Philips Pan Head Schraube #6-32×3/16, 2 Stk. für RUT2xx/RUT9xx

BESTELLCODE	HS CODE	HTS CODE
PR5MEC00	73269098	7326.90.98

Für weitere Informationen zu allen verfügbaren Verpackungsoptionen – kontaktieren Sie uns bitte direkt.

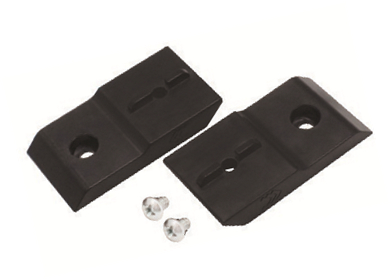

KOMPAKTES HUTSCHIENEN-KIT

Parameter	Wert
Montagestandard	35mm Hutschiene
Material	ABS + PC Kunststoff
Gewicht	6.5 g
Mitgelieferte Schrauben	Philips Pan Head Schraube #6-32×3/16, 2 Stk.
Abmessungen	mm x 25 mm x 14,5 mm
RoHS-konform	V

HUTSCHIENEN-KIT

Kompakter Kunststoff-Hutschienenadapter (70x25x14,5mm)
Philips Pan Head Schraube #6-32×3/16, 2 Stk.

BESTELLCODE	HS CODE	HTS CODE
PR5MEC11	73269098	7326.90.98

Für weitere Informationen zu allen verfügbaren Verpackungsoptionen – kontaktieren Sie uns bitte direkt.

OBERFLÄCHENMONTAGESATZ

Parameter	Wert
Montagestandard	Flache Oberflächenmontage
Material	ABS + PC Kunststoff
Gewicht	2x5 g
Mitgelieferte Schrauben	Philips Pan Head Schraube #6-32×3/16, 2 Stk.
Abmessungen	mm x 48 mm x 7.5 mm
RoHS-konform	V

HUTSCHIENEN-KIT

Oberflächenmontagesatz
Philips Pan Head Schraube #6-32×3/16, 2 Stk.

BESTELLCODE	HS CODE	HTS CODE
PR5MEC12	73269098	7326.90.98

Philips Pan Head Schraube #6-32×3/16, 2 Stk.
Für weitere Informationen zu allen verfügbaren Verpackungsoptionen – kontaktieren Sie uns bitte direkt.

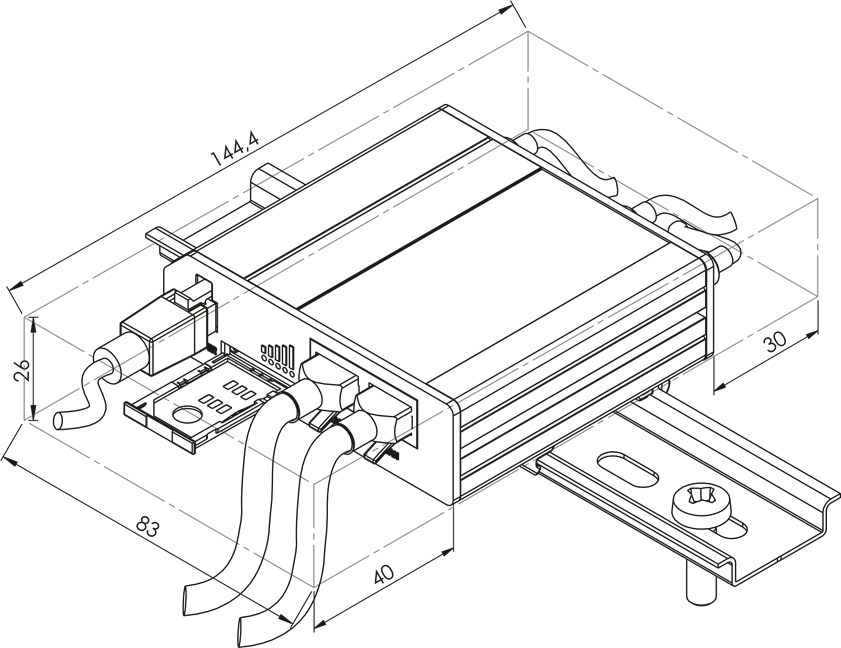

RUT241 RAUMABMESSUNGEN & GEWICHT

HAUPTABMESSUNGEN
B x H x T Abmessungen für RUT241:
Gerätegehäuse*: 83 x 25 x 74 mm
Verpackung: 173 x 71 x 148 mm
*Gehäuseabmessungen werden ohne Antennenanschlüsse und Schrauben dargestellt; für Abmessungen anderer Geräteelemente siehe die Abschnitte unten.

ANSICHT VON OBEN
Die folgende Abbildung zeigt die Abmessungen des RUT241 und seiner Komponenten in der Ansicht von oben:

ANSICHT VON RECHTS
Die folgende Abbildung zeigt die Abmessungen des RUT241 und seiner Komponenten in der Ansicht von rechts:

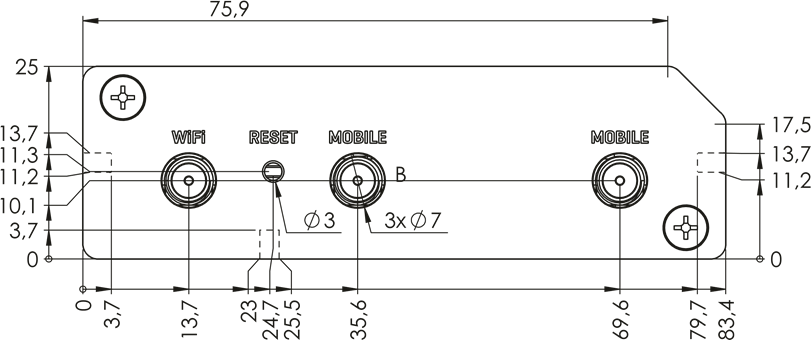

ANSICHT VON VORNE
Die folgende Abbildung zeigt die Abmessungen des RUT241 und seiner Komponenten in der Ansicht von der Vorderseite:

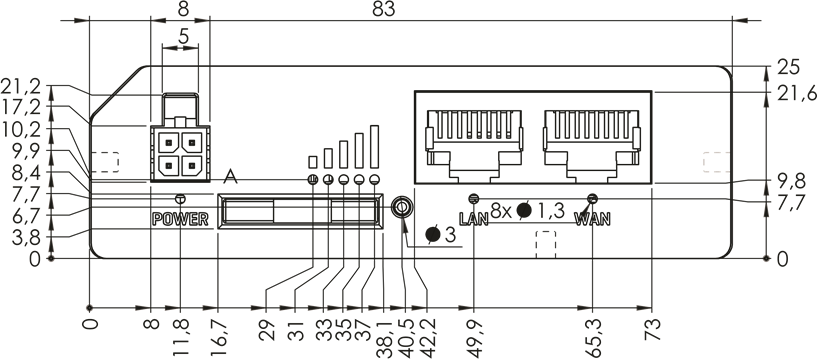

ANSICHT VON HINTEN
Die folgende Abbildung zeigt die Abmessungen des RUT241 und seiner Komponenten in der Ansicht von der Rückseite:

PLATZBEDARF FÜR MONTAGE
Die folgende Abbildung zeigt eine Annäherung der Gerätemaße bei angeschlossenen Kabeln und Antennen:

HUTSCHIENE
Das folgende Schema zeigt die Überstandmaße einer angebrachten Hutschiene:

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Teltonika RUT241 Handbuch herunterladen
