Contixo F22 Handbuch

Funktionen der Fernbedienung

1. Gashebel
2. Steuerhebel
3. 1-Klick-Zurück-zum-Startpunkt
4. Ein-/Ausschalter:
   EIN – Einmal klicken, weißes Licht leuchtet auf
   AUS – Einmal klicken, dann 2 Sekunden halten, bis das weiße Licht erlischt
   Bei keiner Bedienung innerhalb von 10 Minuten schaltet sich die Fernbedienung automatisch aus.
5. 1-Klick Headless-Modus
   (Taste 3 Sekunden lang gedrückt halten, um den GPS-Modus auszuschalten)
6. 1-Klick-Start mit Auto-Schwebeflug; 1-Klick-Landung
   (Taste 3 Sekunden lang gedrückt halten für Not-Aus)
7. 1-Klick-Fotoaufnahme; 3 Sekunden gedrückt halten, um in den Trimmmodus zu wechseln
   (Hinweis: Im GPS-Modus ist kein Trimmen erforderlich)
8. 1-Klick-Videoaufnahme; Erneut klicken, um die Videoaufnahme zu stoppen
9. Geschwindigkeit einstellen –
   Nach rechts scrollen: + Geschwindigkeit
   Nach links scrollen: - Geschwindigkeit
10. Kamerawinkel einstellen –
    Nach rechts scrollen: Kamera nach unten
    Nach links scrollen: Kamera nach oben

1. Vollständig geladen: Grünes Licht
2. Laden: Rotes Licht
3. Eingeschaltet: Weißes Licht
4. Zeigt Rückkehr zum Startpunkt an
5. Geschwindigkeit
6. Foto/Video
7. Headless-Modus/Trimmung

Die Antenne verfügt über einen Schnappverschluss. Bitte folgen Sie Abb. 1, um die Antenne zu öffnen.

Produktdiagramm

1. HD-Kamera
2. Propeller
3. Propellermotor
4. LED-Anzeige
5. Intelligente Batterie

Ein-/Ausklappen

1. Drohne ausklappen
   Zuerst den vorderen Arm ausklappen, dann den hinteren Arm ausklappen.

2. Drohne einklappen
   Zuerst den hinteren Arm einklappen, dann den vorderen Arm einklappen.


Propeller installieren

Bitte beachten Sie, dass der Buchstabe "A" oder "B" auf jedem Propeller aufgedruckt ist, und stellen Sie sicher, dass alle Propeller an der richtigen Motorposition befestigt sind.

Intelligenter Flugakku

1. Ein-/Ausschalter
2. Batterieanzeige

3. USB-Ladeanschluss

• Zum Einschalten die Taste 3 Sekunden lang gedrückt halten; Zum Ausschalten die Taste 3 Sekunden lang gedrückt halten.
• Wenn die Batterie schwach ist, beginnt die blaue Betriebsanzeige zu blinken. Kehren Sie die Drohne zu diesem Zeitpunkt sofort zurück und laden Sie die Batterie, um unnötige Stromausfälle zu vermeiden.

Batterie laden

2 seitliche Tasten eindrücken,
Batterie aus der Drohne ziehen

Telefonadapter: 5V/2A (nicht enthalten)

Ladezeit: ca. 110 Minuten

Geschätzte Ladezeit der Fernbedienung: ca. 60 Minuten

Tipp: Wenn die Batterie der Fernbedienung schwach ist, blinkt die Betriebsanzeige an der Fernbedienung kontinuierlich. Bitte laden Sie die Fernbedienung.

Anweisungen zum Laden des Lithium-Akkus

1. Ausgewogenes Laden: Schalten Sie die Batterie vor dem Laden AUS. Stecken Sie das USB-Kabel in den USB-Anschluss des Ladegeräts und verbinden Sie es mit dem Ladeanschluss der Batterie, um diese zu laden. Die Anzeige an der Drohne beginnt blau zu blinken, wenn sie geladen wird. Wenn sie vollständig geladen ist, leuchtet die Anzeige an der Drohne dauerhaft blau.
2. Die Drohne kann mit einem Reise- oder Autoladegerät geladen werden.
3. Das Laden des Drohnenakkus dauert etwa 110 Minuten für eine volle Ladung. Die volle Flugzeit beträgt etwa 18 Minuten.
4. Der Lithium-Akku der Fernbedienung benötigt etwa 60 Minuten für eine volle Ladung.

(Während des Ladevorgangs leuchtet die Anzeige an der Fernbedienung rot. Wenn sie vollständig geladen ist, leuchtet die Anzeige an der Fernbedienung dauerhaft grün).

Fernbedienung mit Dual-Einstellung

• Drücken Sie (Kamera) und dann (Strom) gleichzeitig. Ein Piepton bedeutet, dass der rechte Steuerknüppel zum Gashebel gewechselt ist. Wenn Sie die Fernbedienung ausschalten und wieder einschalten, setzt sich die Fernbedienung auf die Standardeinstellung zurück, wobei der linke Steuerknüppel der Gashebel ist.



Hinweis: Wenn sich die Drohne in Innenräumen mit einem schwachen GPS-Signal befindet (Lichter blinken schnell Blau + Weiß), halten Sie (Kompass) 3 Sekunden lang gedrückt, um den GPS-Modus auszuschalten, und die Drohne kann im Normalmodus betrieben werden. Alle GPS-Funktionen werden deaktiviert.

BEDIENUNGSMETHODE DER FERNBEDIENUNG

Contixo F22 App installieren

Scannen Sie den folgenden Code mit Ihrem Smartphone, um die Flugsteuerungs-App herunterzuladen.

QR-Code für die Anwendung "Contixo F22" für Apple iOS-System (Bitte scannen Sie diesen QR-Code, um diese Software zu installieren).

QR-Code für die Anwendung "Contixo F22" für Android-System (Bitte scannen Sie diesen QR-Code, um diese Software zu installieren).

Flug

1. Drohne einschalten und auf eine ebene Fläche stellen

   • Die Drohne trimmt sich automatisch auf diese ebene Fläche.
   • Alle Lichter blinken rot.
2. Fernbedienung einschalten & mit der Drohne koppeln
   HINWEIS: Sie können sich zu diesem Zeitpunkt mit dem WLAN-Signal der Drohne verbinden, um die aktuelle Drohne in der Contixo F22 App anzuzeigen, oder warten, bis das GPS kalibriert ist.
   • Schalten Sie die Fernbedienung ein und schieben Sie den linken Joystick nach oben und dann nach unten, um ihn mit der Drohne zu koppeln.

   • Wenn die hinteren Lichter blau und die vorderen Lichter weiß blinken, ist die Kopplung erfolgreich.
3. App verbinden
   • Verbinden Sie Ihr Smartphone mit dem WLAN der Drohne und überprüfen Sie den Status der Drohne in der "Contixo F22"-App.

   • Öffnen Sie die "Contixo F22"-Anwendung auf Ihrem Smartphone, um auf die Steuerungsoberfläche zuzugreifen.
     Wählen Sie zuerst das Drohnenmodell F22 aus und klicken Sie dann auf die Schaltfläche "CONTROLS" (STEUERUNG), um die APP-Oberfläche aufzurufen.


APP-EINFÜHRUNG
Warten Sie, bis der Drohnenstatus unten rechts auf dem Bildschirm "Ready to Fly" (Flugbereit) anzeigt, bevor Sie den Flug einleiten. Dadurch wird sichergestellt, dass Ihr GPS synchronisiert ist und Ihre Drohne flugbereit ist.

4. Kompasskalibrierung
   1. Teil 1: Kompasskalibrierung
      • Bewegen und positionieren Sie den linken Joystick auf 1 Uhr und den rechten Joystick auf 11 Uhr.

      • Die hinteren Lichter blinken schnell Blau/Rot und vorne Weiß/Rot.
      • App Drohnenstatus: "Compass Calibration" (Kompasskalibrierung).
   2. Teil 2: Kompasskalibrierung
      • Halten Sie die Drohne waagerecht und parallel zum Boden, heben Sie sie von hinten an und drehen Sie Ihren Körper einmal komplett im Kreis (360°).

      • Die hinteren Lichter leuchten durchgehend blau.
        HINWEIS: Bei Verwendung der App können Sie sich auch von den Anweisungen auf dem Bildschirm leiten lassen.
   3. Teil 3: Kompasskalibrierung
      • Halten Sie die Drohne von unten senkrecht, sodass die Kamera zum Boden zeigt. Drehen Sie Ihren Körper einmal komplett im Kreis (360°).

      • Die vorderen Lichter leuchten durchgehend weiß.
      • App Drohnenstatus: "Compass Calibration Okay" (Kompasskalibrierung OK)
        HINWEIS: Wenn der Kompass nicht schnell kalibriert wird, tippen Sie auf den Bildschirm der Contixo F22 App und starten Sie den Kalibrierungsprozess neu.
5. Zurücksetzen auf Werkseinstellungen/Gyroskop kalibrieren
   • Schieben Sie die Joysticks in die 11-Uhr-Position (linker Joystick) und 1-Uhr-Position (rechter Joystick).

   • Die Lichter blinken schnell Blau (hinten) und Weiß (vorne).
   • App Drohnenstatus: "Gyroscope is Being Calibrated" (Gyroskop wird kalibriert) dann "Gyroscope okay" (Gyroskop in Ordnung).
6. GPS-Suche (GPS-Modus NICHT in Innenräumen verwenden)

   • Stellen Sie die Drohne wieder auf eine ebene Fläche.
   • Die Lichter kehren zu schnell blinkendem Blau (hinten) und Weiß (vorne) zurück. Dies bedeutet, dass die Drohne nach dem GPS-Signal sucht.
   • Dieser Vorgang kann einige Minuten dauern.
   • App Drohnenstatus: "Waiting for GPS Signal" (Warten auf GPS-Signal)

HINWEIS: Warten Sie, bis die hinteren Lichter durchgehend blau und die vorderen Lichter durchgehend weiß leuchten, bevor Sie den Start einleiten.

Motoren starten/stoppen

Motoren starten:

1. Schieben Sie die Joysticks in die 5-Uhr-Position (linker Joystick) und 7-Uhr-Position (rechter Joystick).
2. Die Motoren beginnen zu arbeiten. Schieben Sie den linken Joystick nach oben zum Abheben oder drücken Sie die 1-Key Take off (1-Tasten-Start) Taste.
   HINWEIS: Starten Sie die Motoren, bevor die Drohne abhebt.

Motoren stoppen:

1. Schieben Sie die Joysticks zurück in die 5-Uhr-Position (linker Joystick) und 7-Uhr-Position (rechter Joystick), und die Motoren schalten sich ab.
2. Die Motoren gehen in den Leerlauf, wenn sie nach 20 Sekunden nicht betätigt werden.

Sobald alle Lichter durchgehend leuchten, sind Sie bereit zum Fliegen!

• Blaue (hinten) und weiße (vorne) Lichter leuchten durchgehend (kein Blinken).
• App Drohnenstatus: "Ready to fly" (Flugbereit)

Starten/Landen/Notstopp

Rotierende Propeller können gefährlich sein. Starten Sie die Motoren NICHT, wenn sich Personen in der Nähe befinden.

1-Key Take Off (1-Tasten-Start): Drücken Sie und die Propeller drehen sich und die Drohne steigt auf eine Höhe von etwa 1,5 Metern (5 Fuß). (Halten Sie die Vorderseite der Drohne immer nach vorne gerichtet).
1-Key Landing (1-Tasten-Landung): Drücken Sie und die Drohne senkt sich langsam zu Boden und landet automatisch. Denken Sie daran, Ihre Hände immer am Steuerknüppel zu lassen, solange der Motor noch läuft.)
Emergency Stop (Notstopp): Halten Sie für 3 Sekunden gedrückt, und die Drohne schaltet sich sofort ab und fällt herunter. Eine fliegende Einheit wird vom Himmel fallen.

Die Verwendung der Notstoppfunktion während des Flugbetriebs kann zu Schäden führen, wenn die Drohne abstürzt, oder Personen unter der Drohne verletzen.

Follow Me Modus

Wenn die Follow Me Funktion aktiviert ist, folgt die Drohne dem GPS Ihres Smartphones, wohin Sie auch gehen (Stellen Sie sicher, dass Ihr Smartphone erfolgreich mit der Drohne über die Contixo F22 App verbunden ist).

1. Achten Sie darauf, die Drohne etwa 2,7 Meter (9 Fuß) entfernt und 27 Meter (90 Fuß) hoch zu halten.
2. Klicken Sie auf (laufende Person) auf der App-Oberfläche.
3. Warten Sie, bis der Drohnenstatus in der App unten rechts auf dem Bildschirm "Follow Me Ready" (Follow Me bereit) anzeigt. Die Drohne folgt dann den GPS-Koordinaten des Telefons.
4. Klicken Sie erneut auf die (laufende Person) auf der App-Oberfläche, um den Follow Me Modus zu verlassen. Häufige Probleme: Der Follow Me Modus funktioniert möglicherweise nicht, wenn das GPS-Signal Ihres Telefons zu schwach ist. Dies könnte auf Signalverlust durch umliegende Gebäude und Bäume oder Überlastung durch zu viele Mobiltelefone in der Umgebung zurückzuführen sein.

Fliegen Sie immer in einem offenen und freien Bereich, die F22 Drohne verfügt nicht über eine Hindernisvermeidungsfunktion, wenn die Drohne in den zugewiesenen Bereich zurückkehrt.

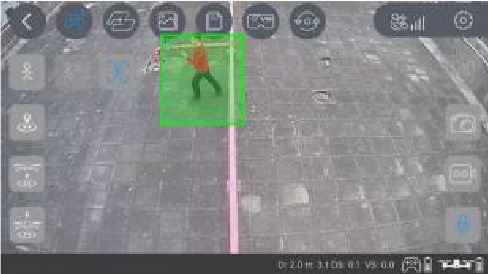

Objekt verfolgen

Klicken Sie auf (laufende Person) und dann auf (Kästchen um Person oder Objekt). Tippen Sie auf das Objekt oder die Person, die Sie verfolgen möchten, und tippen Sie dann erneut, um Ihre Auswahl zu bestätigen.
HINWEIS: Stellen Sie sicher, dass die Größe des von Ihnen markierten Rahmens der Größe des Objekts oder der Person entspricht, die Sie antippen. Der Rahmen sollte das Objekt oder die Person im Aufnahmebereich nicht überschreiten.

Selfie-Modus

Klicken Sie auf (Hand mit zwei Fingern) in der App und folgen Sie dem "Warm Tip" (Warmer Tipp) auf dem App-Bildschirm. Halten Sie 2 Finger hoch, um ein Bild aufzunehmen. Winken Sie mit der Hand, um die Videoaufnahme zu starten. Es gibt einen 3-Sekunden-Countdown, bevor ein Video oder Bild aufgenommen wird.
HINWEIS: Handgesten basieren auf Ihrer rechten Hand.

Diese Funktion kann nur bei ausreichendem Licht verwendet werden. Schwaches Licht oder schlecht beleuchtete Bereiche können verhindern, dass die Kamera Ihre Handgesten erkennt

Zurück zum Startpunkt (Return-to-Home)

Die Return to Home (RTH) Funktion bringt die Drohne zum Startpunkt zurück.
Diese Funktion kann nur im GPS-Modus erreicht werden.
Es gibt 3 Arten von RTH: Smart RTH / Low-Battery RTH / Fail connection RTH

RTH Return-to-Home GPS-Funktionsbeschreibung
Wenn die Drohne die Return to Home-Funktion ausführt, fliegt sie zuerst direkt auf die entsprechende Return to Home-Höheneinstellung. Wenn Sie die Drohne aus dem Anfängermodus nehmen, müssen Sie die Rückflughöhe so einstellen, dass sie alle Objekte (Gebäude oder Bäume) in der Umgebung überfliegt. Nachdem die Drohne diese Höhe erreicht hat, kehrt sie zur Home (Start)-Position zurück und sinkt dann ab, um am Startpunkt zu landen.

1. Smart Return To Home (Intelligente Rückkehr zum Startpunkt)


2. Low-Battery Return-to-Home (Rückkehr zum Startpunkt bei niedrigem Akkustand)
   Low-Battery RTH wird ausgelöst, wenn die Flugbatterie so weit entladen ist, dass die sichere Rückkehr der Drohne beeinträchtigt werden könnte. Die Drohne fliegt etwa 30 Meter (100 Fuß) von der letzten bekannten Heimatposition zurück.
3. Fail connection Return-to-Home (RTH) (Rückkehr zum Startpunkt bei Verbindungsabbruch)
   Die Drohne wechselt in den Return-to-Home-Modus, wenn das Signal zur Fernbedienung verloren geht. Synchronisieren Sie die Fernbedienung erneut mit der Drohne, wenn die Drohne wieder in Sichtweite fliegt. Ziehen Sie den Gashebel nach unten, um die Drohne in einem sicheren Bereich zu landen.

Headless-Modus

1. Die Drohne wechselt standardmäßig in den Normalmodus, wenn Drohne und Fernbedienung erfolgreich gekoppelt sind. Klicken Sie auf (Kompass), um in den Headless-Modus zu wechseln. Klicken Sie erneut auf (Kompass), um den Headless-Modus zu verlassen.
2. Normalmodus: Vor dem Start zeigen die weißen Lichter an der Drohne die Vorwärtsrichtung an.
3. Headless-Modus: Vor dem Start zeigen die weißen Lichter an der Drohne die Vorwärtsrichtung an. Wenn sich die Drohne im Flug dreht, ändert sich die Flugrichtung nicht.

Im Headless-Modus ist die Vorwärtsrichtung die Richtung, in die der Pilot blickt, wenn er die Drohne mit der Fernbedienung koppelt. Wenn der Pilot den Richtungs-Joystick nach vorne drückt, fliegt die Drohne nach vorne. Wenn der Pilot den Richtungs-Joystick nach hinten drückt, fliegt die Drohne auf ihn/sie zu. Wenn der Pilot den rechten Stick nach links oder rechts bewegt, bewegt sich die Drohne ebenfalls nach links oder rechts, relativ zum Piloten. Es ist sehr wichtig, dass der Pilot seine Position oder die Blickrichtung nicht ändert, da dies zu einer Fehlsteuerung der Drohne führen würde.

Trimmung im Nicht-GPS-Modus einstellen

Wenn die Drohne im Nicht-GPS-Modus fliegt, können Sie die Drohne trimmen, um einen ausgeglicheneren Flug zu erzielen. Halten Sie (Kamerataste) für 3 Sekunden gedrückt, um in den Trimm-Modus zu gelangen.
Wenn Sie die Taste gedrückt halten und den Richtungs-Joystick gleichzeitig auf die gegenüberliegende Seite drücken, driftet die Drohne, um sich wieder auszubalancieren. Wenn die Drohne beispielsweise nach links driftet, drücken Sie den Joystick nach rechts, um die Drohne auszubalancieren. Lassen Sie (Kamerataste) los, um den Trimm-Modus zu verlassen.

Wegpunktflug

• Um einen Wegpunktflug zu starten, laden Sie zuerst Ihre lokale Karte auf Ihr Smartphone herunter und speichern Sie sie. (Verbinden Sie Ihr Smartphone über WLAN oder 4G LTE mit dem Netzwerk, öffnen Sie die Contixo F22 App und aktivieren Sie den Wegpunktmodus, Sie sehen dann eine Karte und zoomen Sie auf das Maximum, wenn die Karte vollständig angezeigt wird.)
• Verbinden Sie das Drohnen-WLAN erfolgreich mit Ihrem Smartphone, klicken Sie auf (2 Rechtecke) in der App. Finden Sie den Red Circle (Roter Kreis) (LIMITED FLIGHT RANGE (BEGRENZTER FLUGBEREICH)) / TAKEOFF POSITION (STARTPOSITION) / DRONE CURRENT POSITION (AKTUELLE DROHNENPOSITION) auf der Karte. Markieren Sie die Punkte (bis zu 16), die Sie innerhalb des Red Circle (Roten Kreises)-Bereichs auf der Karte fliegen möchten. Wenn Sie die Punkte oder den Flugpfad zurücksetzen möchten, klicken Sie auf oder Klicken Sie auf und bestätigen Sie, um den Wegpunktflug zu starten. Drücken Sie jederzeit den rechten Joystick, um die Wegpunktflugfunktion abzubrechen.


Orbit-Modus

1. Lassen Sie die Drohne um den Mittelpunkt schweben.

2. Drücken Sie (Kamera) + (Videokamera) gleichzeitig auf der Fernbedienung.

3. Bewegen und positionieren Sie die Drohne mit dem Richtungs-Joystick im gewünschten Radiusbereich (zwischen 6 Fuß – 30 Fuß).
4. Drücken Sie (Kamera) + (Videokamera) gleichzeitig erneut auf der Fernbedienung. Die Drohne beginnt gemäß dem in SCHRITT 2 eingestellten Radiusbereich zu fliegen (Hinweis: Wenn der Radiusbereich weniger als 6 Fuß beträgt, fliegt die Drohne automatisch auf 6 Fuß). Bewegen Sie den Richtungs-Joystick, um den Point-of-Interest-Modus abzubrechen.
   HINWEIS: Drücken Sie (Kamera) + (Videokamera) gleichzeitig auf der Fernbedienung, und die Point-of-Interest-Funktion kann aktiviert werden, wenn Drohne und Fernbedienung erfolgreich gekoppelt sind und die Drohne aufsteigt.


Flugparameter-Einstellungen

Der Standard-GPS-Modus ist der Anfängermodus. Im Anfängermodus:

1. Die Flugdistanz von der Fernbedienung ist auf 0 – 90 Fuß begrenzt.
2. Die Flughöhe von der Fernbedienung ist auf 0 – 90 Fuß begrenzt.
3. Die Rückkehrhöhe (Return-To-Home) liegt unter 75 Fuß.

Sie können den Anfängermodus deaktivieren, um die Parameter in der App auf Ihrem Telefon zu ändern.

Kamerafunktionen

Drücken Sie (Kamera) auf der Fernbedienung oder tippen Sie auf (Kamera) in der App, um ein Bild aufzunehmen. Die rote Leuchte über der Kamera auf Ihrer Fernbedienung blinkt einmal auf und zeigt an, dass die Kamera ein Foto aufgenommen hat.
Drücken Sie (Videokamera) auf der Fernbedienung oder tippen Sie auf (Videokamera) in der App, um ein Video aufzunehmen. Die rote Anzeige blinkt ununterbrochen und zeigt an, dass die Kamera ein Video aufnimmt.
Drücken Sie (Videokamera) erneut, um das Video zu speichern. Machen Sie KEINE Fotos, während Sie ein Video aufnehmen.
HINWEIS: Bei Verwendung der „Contixo F22“-App werden die Originalfotos und -videos komprimiert und auf Ihrem Smartphone gespeichert.

Medienfreigabe mit einem Klick

1. Öffnen Sie die App, klicken Sie auf (Galerie), um auf Ihre Bild- und Videodateien zuzugreifen (Abb. 1).

2. Klicken Sie einmal oder drücken Sie (Häkchenliste), um die Fotos auszuwählen, die Sie teilen möchten. Klicken Sie auf (Kästchen mit Pfeil), um die Plattformen auszuwählen, auf denen Sie teilen möchten (Abb. 2-4).



Erinnerung: Sie können bis zu 9 Bilder gleichzeitig teilen, aber jedes Mal nur ein Video zum Teilen auswählen.

Wie man ein verlorenes Gerät findet

1. Klicken Sie dreimal auf das (Satellit), um die Karte zu öffnen und die Drohne zu suchen.

2. Die letzte Position der verlorenen Drohne wird auf der Karte angezeigt, und Sie können die letzte Position der Drohne anhand der Markierung auf der Karte finden (Fehler von ca. 30 Fuß).
   Hinweis: Die APP muss die ganze Zeit geöffnet bleiben. Wenn die APP geschlossen wird, verschwindet die letzte Position der Drohne von der Karte. Wenn Sie den letzten bekannten Punkt auf der Karte erreichen und die Drohne immer noch nicht orten können, versuchen Sie, die WLAN-Verbindung der Drohne aus- und wieder einzuschalten. Die erneute Verbindung mit dem Drohnen-WLAN stellt eine Live-Verbindung her und gibt Ihnen einen weiteren Hinweis zur Ortung der Drohne. Das Drohnen-WLAN sendet, solange der Akku noch Strom hat.


Die Originalbilder und -videos werden auf der Micro-SD-Karte gespeichert. Drücken Sie die Micro-SD-Karte leicht, um die Speicherkarte freizugeben. Stecken Sie anschließend die Karte in den Kartenleser. Stecken Sie den Kartenleser in den USB-Anschluss eines Computers, um die Fotos und Videos von der Micro-SD-Karte abzurufen. Die Bilder können auch in der App angezeigt werden.

Micro SD Card

Sie können mit Ihrer Drohne eine Speicherkarte mit bis zu 32 GB verwenden.
Es gibt einige Einschränkungen für die Aufnahme über WLAN. Die bestmögliche Qualität bei der Übertragung über WLAN beträgt 720p. WLAN-Signalverluste durch Störungen führen zu Sprüngen oder Verzögerungen bei Videoaufnahmen. Die beste Lösung ist das Hinzufügen einer Micro-SD-Karte, um ununterbrochene Videos aufzunehmen.
Eine Micro-SD-Karte trägt dazu bei, dass die beste Videoqualität aufgezeichnet wird. Die größte Speicherkapazität beträgt 32 GB, was eine gute Aufnahmezeit ermöglicht. Eine hochwertige Micro-SD-Karte einer bekannten Marke wird für optimale Leistung empfohlen, einige Marken von geringerer Qualität sind möglicherweise nicht kompatibel. Wenn die Karte größer als 32 GB ist, können Sie sie mit 32 GB FAT32- oder NTFS-Partition auf dem Laufwerk formatieren, um die Größenkompatibilität zu beheben.
Wenn die Micro-SD-Karte neu ist, stellen Sie zunächst sicher, dass die Karte in Ihrem Laptop oder einem anderen Gerät lesbar ist. Formatieren Sie die Micro-SD-Karte bei der ersten Verwendung, falls Sie die Speicherkarte nicht lesen können.

Spezifikationen

• Drohne
  MODEL: F22
  Gewicht (einschließlich Akku): 242g/8.5 oz
  Flugzeit: ca. 18 Minuten
  WLAN-Kamera-Reichweite: 50m ~ 300m (150feet ~ 1000 feet) (Im Freien und ohne Hindernisse, abhängig von den Bedingungen und Ihrem Mobilgerät)
  Motor Model: 1020
  Automatisches Schweben: Aktiviert
  Betriebstemperaturbereich: 32° to 104°F (0° to 40°C)
  Satellite Systems: GPS / GLONASS
  Abmessungen:
  Ausgeklappt – 11.81" L x 11.41" W x 2.56" H
  Gefaltet – 5.71" L x 3.94" W x 2.56" H
• Kamera
  Kontrollierbarer Bereich: Neigung: -90° bis 0°
  Lens: FOV 90°/2.0
  Fotoaufnahmemodus: Einzelaufnahme
  Photo: JPEG
  Video: MP4
  Unterstützter externer Speicher: Micro-SD-Karte bis zu 32 GB (nicht enthalten)
  Betriebstemperatur: 32° to 104°F (0° to 40°C )
• App / Live-Ansicht
  Mobile App: "Contixo F22" in App Store & Google Play Store
  Arbeitsfrequenz Live-Ansicht: 2.4 GHz ISM
  Latenz: Video mit geringer Latenz (abhängig von Bedingungen und Mobilgerät)
  Erforderliche Betriebssysteme: iOS 8.0 oder höher / Android 4.4.4 oder höher
  Empfohlene Geräte: 4.7" bis 5.5" Smartphones

• Micro-USB-Kabel
  Voltage: 5V/2A
  Nennleistung: ≤ 10 W
• Fernbedienung
  Betriebsfrequenz: 2.4 GHz
  Akkukapazität: 300 mAh
  Betriebsspannung: 3.7V
  Max. Steuerungsreichweite: 548M 1800 feet (Im Freien und ohne Hindernisse)
  Max. Ladezeit: ca. 60 Minuten
  Akkulaufzeit der Steuerung: Max. 10 Stunden
  Halterung für Mobilgeräte: 4.7" bis 5.5" Smartphones
  Betriebstemperatur: 32° to 104°F (0° to 40°C )
• Drohnenakku
  Capacity: 1500 mAh
  Voltage: 7.4V
  Akkutyp: Lipo Lithium-Ionen-Akku
  Energy: 8.88Wh
  Nettogewicht: 66 g / 2.3 oz
  Max. Ladeleistung: 5-7.5W
  Max. Ladezeit: ca. 110 Minuten

Teileliste

(Enthalten)

Häufige Probleme und Lösungen

Behebung des Problems, dass Android keine WLAN-Verbindung herstellt

Tipps:

1. Telefon neu starten
2. WLAN aus- und einschalten
3. Flugmodus deaktivieren
4. Bluetooth während der Fehlerbehebung deaktivieren
5. Energiesparmodus deaktivieren
6. Intelligenten Netzwerkwechsel deaktivieren
7. Einstellungen für automatische Wiederverbindung anpassen
8. Verwenden Sie bei Bedarf eine WLAN-Verbindungsmanager-App
9. Stellen Sie sicher, dass Ihr Telefon 2,4-GHz-WLAN unterstützt (5 GHz für die Pro-Version).

WICHTIG

1. Dieses Produkt ist kein Spielzeug. Es handelt sich um ein Präzisionsgerät, das Mechanik und Elektronik mit Luftmechanik und Hochfrequenzübertragung integriert. Es erfordert eine korrekte Montage und Fehlerbehebung, um Unfälle zu vermeiden. Der Benutzer sollte dieses Produkt sicher bedienen und steuern. Eine unsachgemäße Bedienung kann schwere Verletzungen oder Sachschäden verursachen. Das Gerät kann auch durch unsachgemäße Bedienung verloren gehen.
2. Dieses Produkt ist für erfahrene UAV-Piloten ab 14 Jahren geeignet.
3. Im Falle eines Problems während des Betriebs oder der Wartung wenden Sie sich bitte an den örtlichen Vertriebspartner, Händler oder den Contixo-Kundendienst, um Hilfe zu erhalten.

SICHERHEITSVORKEHRUNGEN

Diese R/C-Drohne kann im Betrieb gefährlich sein. Bitte stellen Sie sicher, dass Sie beim Fliegen einen sicheren Abstand zu Personen oder Zuschauern einhalten. Eine unsachgemäße Installation, schlechte Bedingungen oder Benutzer, die mit der Bedienung nicht vertraut sind, können zu Schäden an der Drohne, Verletzungen von Personen oder einem unerwarteten Unfall führen. Bitte achten Sie genau auf die Flugsicherheitsregeln und lernen Sie, gefährlichere Bedingungen zu erkennen, die durch Fahrlässigkeit einen Unfall verursachen können.

1. Von jeglichen Bauwerken oder Menschenansammlungen fernhalten.
   Diese R/C-Drohne kann während des Fluges leicht in Geschwindigkeit oder Empfindlichkeit variieren und potenzielle Gefahren verursachen. Halten Sie sie daher bitte fern von Menschenansammlungen, Gebäuden, Bäumen, Bauwerken, Hochspannungsleitungen usw. Vermeiden Sie das Fliegen bei widrigen Wetterbedingungen wie Regen, Gewittern und starkem Wind, um die Sicherheit des Benutzers, etwaiger Zuschauer und des umliegenden Eigentums zu gewährleisten.
2. Von feuchten Umgebungen fernhalten.
   Das Innere der Drohne besteht aus vielen präzisen elektronischen und mechanischen Teilen. Vermeiden Sie, dass Feuchtigkeit oder Wasser in das Hauptgehäuse der Drohne eindringt, da dies zu einer Beschädigung der mechanischen und elektronischen Teile und somit zu einem Unfall führen kann.
3. Nur mit den mitgelieferten Teilen für den vorgesehenen Gebrauch betreiben.
   Bitte verwenden Sie für jede Umrüstung oder Wartung nur Originalteile von Contixo, um einen sicheren Flug zu gewährleisten. Bitte betreiben und verwenden Sie das Produkt nur im Rahmen der zulässigen Produktfunktion. Die Verwendung nicht genehmigter Teile führt zum Erlöschen der Garantie.
   NICHT für illegale Zwecke oder für eine Verwendung außerhalb des von Ihren örtlichen Gesetzen und Vorschriften festgelegten Rahmens verwenden.
4. Vermeiden Sie die unabhängige Steuerung.
   Neue Benutzer können in den frühen Phasen des Erlernens der Bedienung dieser Drohne bestimmte Schwierigkeiten haben. Bitte versuchen Sie, die Drohne nicht alleine zu bedienen. Wenn möglich, bedienen Sie diese Drohne immer unter Anleitung eines erfahreneren Benutzers.
5. Nicht unter dem Einfluss von Drogen oder Alkohol betreiben.
   Bitte bedienen Sie diese R/C-Drohne gemäß den Gesetzen Ihres Landes und Ihren Flugkenntnissen. Müdigkeit, schlechter Geisteszustand oder falsche Bedienung können die Wahrscheinlichkeit von Unfällen erhöhen.
6. Halten Sie bei hohen Geschwindigkeiten einen sicheren Abstand zur Drohne ein.
   Wenn der Bediener mit hoher Geschwindigkeit fliegt, halten Sie die Drohne bitte weit vom Piloten und allen umgebenden Personen oder Objekten fern, um Gefahren oder Schäden zu vermeiden.
7. An einem kühlen, trockenen Ort lagern.
   Die R/C-Drohne besteht aus Materialien wie Metall, Faser, Kunststoff, Elektronik usw. Halten Sie sie daher bitte von Wärmequellen fern und vermeiden Sie längere direkte Sonneneinstrahlung. Übermäßige Hitzeeinwirkung kann Verformungen und Schäden verursachen.

WARNUNG

1. Dieses Paket und die Bedienungsanleitung enthalten wichtige Informationen, bitte bewahren Sie diese für zukünftige Referenz auf.
2. Es liegt in Ihrer Verantwortung, sicherzustellen, dass diese Drohne weder andere Personen verletzt noch Sachschäden verursacht.
3. Bitte bedienen Sie diese Drohne beim Debuggen oder Zusammenbauen streng nach der Bedienungsanleitung. Halten Sie während des Flug- oder Landevorgangs einen Abstand von 3-6 feet zwischen dem Benutzer und der Drohne, um Kollisionen mit Kopf, Gesicht oder Körper zu vermeiden, die zu Verletzungen führen können.
4. Unser Unternehmen und unsere Händler sind nicht verantwortlich für fehlerhafte Bedienung, die zu Verlust, Beschädigung oder Körperverletzung führen kann.
5. Kinder ab 14 Jahren sollten dieses Produkt unter Aufsicht eines Erwachsenen verwenden. Die Verwendung dieses Produkts durch Kinder unter 14 Jahren ist VERBOTEN.
6. Montieren und verwenden Sie dieses Produkt korrekt, wie in der Bedienungsanleitung oder der Verpackungsanleitung beschrieben. Einige Teile sollten von einem Erwachsenen zusammengebaut werden.
7. Kleine Teile sind in diesem Produkt enthalten. Bitte bewahren Sie die Drohne und die zugehörigen Teile außerhalb der Reichweite von Kindern auf, um eine ERSTICKUNGSGEFAHR zu vermeiden oder ein versehentliches Verschlucken von Teilen zu verhindern.
8. Das Spielen auf der Straße oder in der Nähe von stark befahrenen Bereichen ist strengstens VERBOTEN, um Unfälle zu vermeiden.
9. Bitte entsorgen Sie das Verpackungsmaterial rechtzeitig, um Verletzungen oder Schäden bei kleinen Kindern zu vermeiden.
10. Bitte bauen Sie die Drohne NICHT auseinander oder rüsten Sie sie nicht um, da dies während des Fluges zu einem Ausfall der Drohne führen kann.
11. Batterien für das Ladegerät sollten in die dafür vorgesehene Stromquelle mit dem gleichen Logo wie das Produkt eingelegt werden.
12. Eine eingebaute wiederaufladbare 3.7V Lithium-Polymer-Batterie ist in der Fernbedienung enthalten.
13. Es darf nur das Original-Ladegerät unserer Fabrik verwendet werden.
14. Das Ladegerät ist kein Spielzeug.
15. Laden Sie den Akku nur unter Aufsicht eines Erwachsenen. Halten Sie den Akku beim Laden von brennbaren Gegenständen fern. Halten Sie diese Drohne beim Laden in Sichtweite.
16. Bitte schließen Sie den Akku NICHT kurz und quetschen Sie ihn NICHT, da dies eine Explosion verursachen kann.
17. Mischen Sie den Li-Ionen-Akku NICHT mit einem anderen Batterietyp.
18. Eine intelligente Lithiumbatterie ist im Quadrocopter verbaut. Zum Laden können sowohl eingebaute als auch externe Ladequellen verwendet werden.
19. Bitte schließen Sie den Akku NICHT kurz, zerlegen Sie ihn NICHT und werfen Sie ihn NICHT ins Feuer; legen Sie die Akkus NICHT in die Nähe von hohen Temperaturen oder beheizten Bereichen (wie Feuer oder elektrischen Heizgeräten).
20. Die Drohne sollte von anderen Elektrogeräten, Ausrüstungen oder magnetischen Objekten ferngehalten werden, da diese sich gegenseitig und Ihre Drohne stören können.
21. Halten Sie bitte einen sicheren Abstand zu den sich schnell drehenden Rotoren, um gefährliche Wunden, Schnitte oder das Verfangen in den Rotoren zu vermeiden.
22. Der Motor wird heiß. Bitte berühren Sie ihn NICHT, um Verbrennungen oder Verletzungen zu vermeiden.
23. Bitte halten Sie dieses Produkt NICHT nahe an Ihre Ohren, da dies zu Gehörschäden führen kann.
24. Das mitgelieferte Mini-USB-5V-Wandladegerät wird zum Laden empfohlen. Verwenden Sie KEIN Ladegerät, das stärker als 5V ist.
25. Um die Vorschriften zur elektromagnetischen Umgebung, die vom Luftfahrtfunkamt und der zuständigen Behörde festgelegt wurden, einzuhalten, stellen Sie bitte während der vorgeschriebenen Zeit in bestimmten Gebieten die Verwendung der Fernbedienung dieses Modells ein, wenn eine solche Vorschrift erlassen wird.
26. Halten Sie Ihr UAS (Unmanned Aircraft System) in Sichtweite.
27. Fliegen Sie niemals über Menschengruppen.
28. Fliegen Sie niemals über Stadien oder Sportveranstaltungen.
29. Verstehen Sie Luftraumbeschränkungen und -anforderungen.

PRODUKT SOLLTE NUR VON ERWACHSENEN UND KINDERN AB 14 JAHREN VERWENDET WERDEN. FÜR KINDER UNTER 14 JAHREN IST DIE AUFSICHT EINES ERWACHSENEN ERFORDERLICH.

DAS LADEN DES DROHNENAKKUS MUSS JEDERZEIT VON EINEM ERWACHSENEN BEAUFSICHTIGT WERDEN. ZIEHEN SIE DEN AKKU AB, WENN ER VOLLSTÄNDIG GELADEN IST. LADEN SIE DEN AKKU NICHT ÜBER.

FLUGSICHERHEIT

Vermeiden Sie das Fliegen über oder in der Nähe von Hindernissen, Menschenmengen, Hochspannungsleitungen, Bäumen, Flughäfen oder Wasser.
Fliegen Sie NICHT in der Nähe starker elektromagnetischer Quellen wie Stromleitungen und Basisstationen, da dies den eingebauten Kompass beeinträchtigen kann.

Verwenden Sie die Drohne NICHT bei widrigen Wetterbedingungen wie Regen, Schnee, Nebel und Windgeschwindigkeiten über 10 m/s oder 22 mph.

Halten Sie sich von den rotierenden Propellern und Motoren fern.

Flugverbotszone

Es ist wichtig, grundlegende Flugrichtlinien zu verstehen, sowohl zu Ihrer eigenen Sicherheit als auch zur Sicherheit der Menschen um Sie herum. Vergessen Sie nicht, die Sicherheitsrichtlinien vor dem Flug zu lesen.

Um sicherzustellen, dass Ihre Drohne die Anforderungen der elektromagnetischen Umgebung der Flugfunkstation erfüllt, ist das Fliegen innerhalb eines Bereichs von 7 miles auf jeder Seite, wobei die Mittellinie der Start- und Landebahn des Flughafens als zentrale Linie genommen wird, STRENGSTENS VERBOTEN. Das Fliegen innerhalb eines Bereichs von 13 miles, wobei beide Enden der Start- und Landebahn als Zentrum genommen werden, ist STRENGSTENS VERBOTEN. Das Fliegen auf der Route der Fluggesellschaft ist ebenfalls VERBOTEN. Verwenden Sie Drohnen oder andere Flugdrohnen nicht in Gebieten, die durch Ihre örtlichen Gesetze und Vorschriften untersagt oder verboten sind.

Technischer Support

Fragen?
E-mail: support@contixo.com
Mon-Fri 9:00 am - 4:00 pm PST
Website: www.contixo.com

Referenzen

• Contixo Lern-Tablets für Kinder | Lernspiele für Kinder
• ‎Contixo F22 im App Store
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Contixo F22 Handbuch herunterladen

Verfügbare Sprachen
