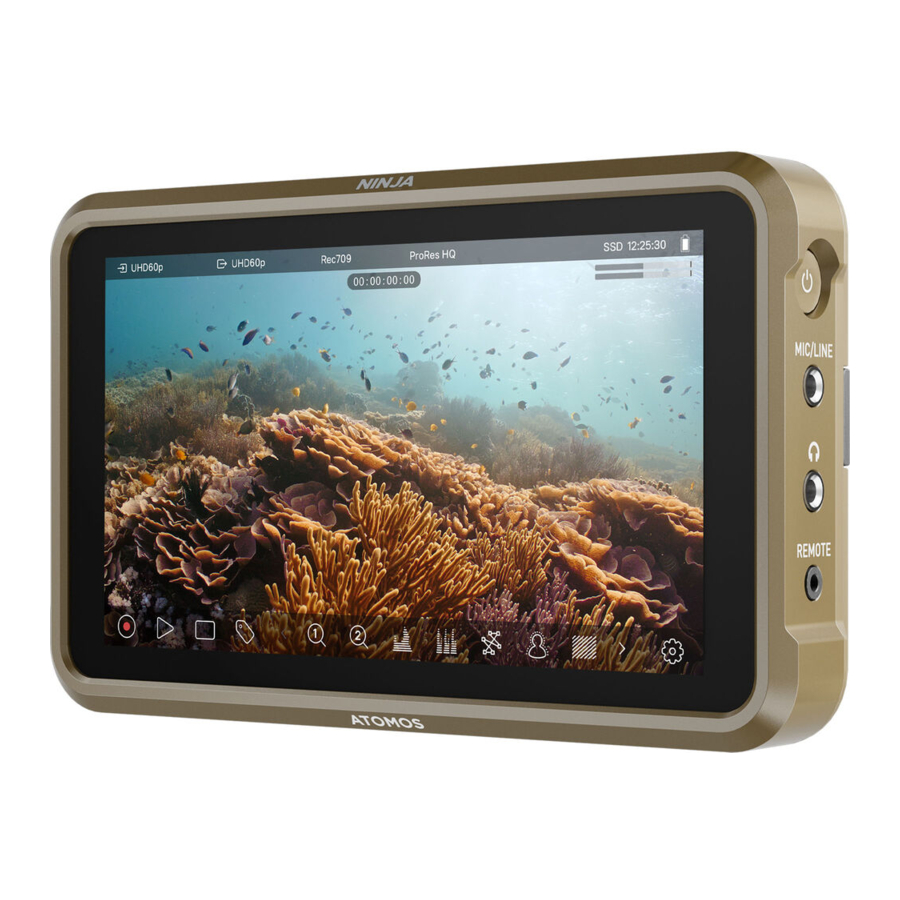

Atomos NINJA Handbuch

Einleitung

Erleben Sie unübertroffene Flexibilität dank des Erweiterungsports, des integrierten HDMI 2.0 I/O und der umfangreichen Aufnahmefunktionen in verschiedenen Industriestandard-Codecs. Der tageslichttaugliche 1000 Nit-Bildschirm ermöglicht es Ihnen, Ihre Aufnahmen sicher zu überwachen, während die neu gestaltete Atomos 11-Oberfläche in ihrer ganzen Pracht präsentiert wird. Die Kombination des Ninja mit dem optionalen Atomos Connect Zubehör ermöglicht Ihnen den Zugriff auf eine Reihe fortschrittlicher cloudbasierter Workflows, während AtomX CAST ihn in einen kompakten HDMI-Umschalter mit 4 Eingängen verwandelt. Bitte nehmen Sie sich die Zeit, diesen Schnellstartleitfaden zu lesen und Ihr Produkt für kostenlose Updates zu registrieren.

Lieferumfang

1 x Ninja
1 x Batterie-Eliminator
1 x USB-C PD auf DC Adapterkabel
1 x Master Caddy III
1 x Schnellstartleitfaden

Benötigtes Zubehör (separat erhältlich)

• HDMI-Kabel
  Atomos bietet eine Reihe von HDMI-Kabeln mit Druckgusssteckern und Spiralkabeln in verschiedenen Längen und Anschlüssen an (separat erhältlich).

Verbinden und Einschalten

Akku
Der Ninja verfügt über einen einzelnen Akkuschacht. Um einen kompatiblen Akku anzuschließen, positionieren Sie den Akku vor dem Haltesteg, richten Sie ihn an den Anschlüssen aus und schieben Sie den Akku in die Verriegelungsposition.

Wir empfehlen die Verwendung von Akkus der Atomos NP-F-Serie.
Um den mitgelieferten Batterie-Eliminator anzuschließen, befolgen Sie das gleiche Verfahren und verriegeln Sie ihn. Sobald der Batterie-Eliminator eingesetzt ist, verbinden Sie das mitgelieferte USB-C PD auf DC Adapterkabel über den DC-Hohlstecker und stecken Sie den USB-C-Anschluss in ein kompatibles USB PD-Netzteil oder eine Powerbank (Ausgang: mindestens 30W).

Alternativ kann der Ninja auch über eine kompatible D-Tap-Stromquelle mit dem optionalen D-Tap-Akkukabel (ATOMDTPCB1) betrieben werden.

Durch Berühren des Akkusymbols oben rechts auf dem Bildschirm können Sie die verbleibende Akkulaufzeit genau ablesen. Weitere Informationen finden Sie im Benutzerhandbuch.

Erweiterungsport

Der Ninja verfügt über einen integrierten Erweiterungsport, der in Kombination mit den optionalen Zubehörteilen Atomos Connect, AtomX CAST, AtomX SDI und AtomX SYNC zusätzliche Funktionen bietet.

Hardware-Funktionen

1. Ein/Aus und Bildschirmsperre
   Um den Ninja einzuschalten, drücken Sie den Ein-/Ausschalter an der Seite des Geräts. Zum Ausschalten halten Sie die Taste mindestens 4 Sekunden lang gedrückt (bis sich das Gerät ausschaltet).
2. Fernsteuerung/LANC und Kalibrierung
   Der Ninja-Bildschirm kann mit dem X-Rite i1DisplayPro kalibriert werden. Zum Anschluss benötigen Sie ein USB-auf-Seriell-Kabel (ATOMCAB004). Der Fernsteuerungsport kann auch zur Fernsteuerung von Z Cam E2 Kameras über das optionale USB-C-auf-Seriell-Kabel (ATOMCAB018) verwendet werden.
3. HDMI Ein/Aus
   Der HDMI-Eingang, der für die Aufnahme auf den Ninja verwendet wird, unterstützt bis zu 4Kp60 Video- und 6Kp30 RAW-Eingänge. Der HDMI-Ausgang bietet einen Live-Loop-Out oder Play-Out im Wiedergabemodus mit bis zu 4Kp60 Video.
4. Akku-Entriegelungstaste
   Drücken Sie den Akku und schieben Sie ihn vom Gerät weg, um ihn zu entfernen.
5. Tally-Leuchte
   Die rote Tally-Leuchte auf der Rückseite des Geräts zeigt eine aktive Aufnahme an. Die Tally-Leuchte kann in den Menüoptionen ausgeschaltet werden.
6. Disk-Steckplatz
   Kompatibel mit Master Caddy II & III Medien und AtomX SSDmini.
7. Schraubbefestigungen + Verdrehsicherungslöcher (Arri)
   3/8"-Schraubgewinde mit 1/4"-Adapter. Oben und unten.
8. Erweiterungsport
   Bietet zusätzliche Funktionen in Kombination mit den optionalen Zubehörteilen Atomos Connect, AtomX CAST, AtomX SDI und AtomX SYNC.

Übersicht über Teile & Tasten

1. Ein/Aus und Bildschirmsperre
2. Fernsteuerung
3. HDMI Ein/Aus
4. Akku-Entriegelung A
5. Tally-Leuchte
6. Disk-Steckplatz
7. 3/8"-Schraubgewinde + 1/4"-Adapter
8. Erweiterungsport

Hinweise

WARNUNG USA: Dieses Produkt enthält die Chemikalie Blei (Pb), von der dem Staat Kalifornien bekannt ist, dass sie Krebs verursacht. Weitere Informationen finden Sie unter p65warnings.ca.gov

Support

Sollten Sie Probleme bei der Verwendung des Ninja haben oder eine unbeantwortete Frage haben, zögern Sie nicht, uns zu kontaktieren.
Atomos.com/support

Sicherheitshinweise

Der Ninja wurde nach hohen Standards entwickelt, aber es gibt einige Dinge, die Sie beachten sollten, um die Lebensdauer des Geräts zu verlängern und Ihre eigene Sicherheit zu gewährleisten.

Sichere Verwendung des Ninja
Obwohl der Ninja im Vergleich zu allen Geräten, die er ersetzt, sehr leicht ist, handelt er sich immer noch um einen festen Gegenstand, der bei unsachgemäßer Handhabung Verletzungen verursachen könnte.

• Stellen Sie stets sicher, dass der Ninja sicher montiert ist und nicht auf Personen in der Nähe fallen kann. Dies ist besonders wichtig, wenn Kinder anwesend sind, die versucht sein könnten, an Kabeln zu ziehen.
• Stellen Sie stets sicher, dass die zum Ninja führenden Kabel deutlich sichtbar sind und keine Stolpergefahr darstellen.
• Nicht auf unebenen oder instabilen Oberflächen platzieren.
• Führen Sie nichts außer einem Ninja Master Caddy II/III oder AtomX SSDmini in den Laufwerksschacht auf der Rückseite des Ninja ein.
• Berühren Sie den Ninja-Bildschirm nicht mit scharfen, metallischen oder scheuernden Gegenständen.
• Setzen Sie es keinen starken elektrischen oder magnetischen Feldern aus.
• Setzen Sie es keinen Flüssigkeiten, Regen oder Feuchtigkeit aus.
• Entsorgen Sie den Ninja nicht im Hausmüll und verbrennen Sie ihn nicht; befolgen Sie stets die örtlichen Vorschriften zur sicheren Entsorgung.

Referenzen

• http://p65warnings.ca.gov
• Support | Atomos
