Leviton smartlockpro GFCI Handbuch

Was ist ein GFCI?

Eine GFCI-Steckdose unterscheidet sich von herkömmlichen Steckdosen. Im Falle eines Erdschlusses löst ein GFCI aus und unterbricht schnell den Stromfluss, um schwere Verletzungen zu verhindern.

Definition eines Erdschlusses:
Anstatt seinem normalen sicheren Pfad zu folgen, fließt Elektrizität durch den Körper einer Person, um die Erde zu erreichen. Zum Beispiel kann ein defektes Gerät einen Erdschluss verursachen.
Eine GFCI-Steckdose schützt **NICHT** vor Stromkreisüberlastungen, Kurzschlüssen oder Stromschlägen. Sie können zum Beispiel immer noch einen Stromschlag bekommen, wenn Sie blanke Drähte berühren, während Sie auf einer nichtleitenden Oberfläche, wie einem Holzfußboden, stehen.

HINWEIS:
GFCIs enthalten eine Sperrfunktion, die das RESET (Zurücksetzen) verhindert, wenn:

• Dem GFCI keine Stromversorgung zugeführt wird.
• Der GFCI aufgrund einer Vertauschung der LINE- und LOAD-Anschlüsse falsch verdrahtet ist.
• Der GFCI seinen internen Test nicht besteht, was darauf hindeutet, dass er im Falle eines Erdschlusses möglicherweise keinen Schutz bieten kann.

DIE GFCI-FUNKTION

VORDERANSICHT

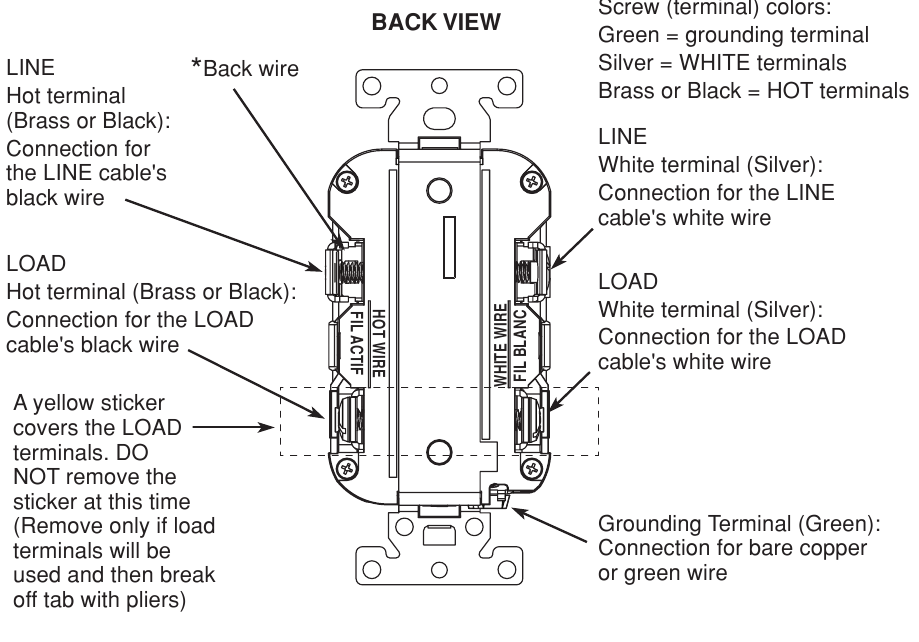

RÜCKANSICHT

* Die hinteren LINE-Anschlüsse verfügen über eine unverlierbare Klemmfunktion, um das Einsetzen der Drähte nur bei der Erstverdrahtung zu erleichtern.

Sollten Sie es installieren?

Die Installation einer GFCI-Steckdose kann komplizierter sein als die Installation einer herkömmlichen Steckdose.
Stellen Sie sicher, dass Sie:

• Grundlegende Verdrahtungsprinzipien und -techniken verstehen
• Schaltpläne interpretieren können
• Erfahrung mit der Stromkreisverdrahtung haben
• Bereit sind, sich ein paar Minuten Zeit zu nehmen, um Ihre Arbeit zu testen und sicherzustellen, dass Sie die GFCI-Steckdose korrekt verdrahtet haben

LINE vs. LOAD

Ein Kabel besteht aus 2 oder 3 Drähten.

LINE-Kabel:
Liefert Strom von der Hauptverteilung (Leistungsschalterfeld oder Sicherungskasten) zum GFCI. Wenn nur ein Kabel in die Elektrobox führt, ist es das LINE-Kabel. Dieses Kabel sollte nur an die LINE-Anschlüsse des GFCI angeschlossen werden.

LOAD-Kabel:
Liefert Strom vom GFCI zu einer anderen Steckdose im Stromkreis. Dieses Kabel sollte nur an die LOAD-Anschlüsse des GFCI angeschlossen werden. Die LOAD-Anschlüsse befinden sich unter dem gelben Aufkleber. Entfernen Sie den Aufkleber zu diesem Zeitpunkt **NICHT**.

Schalten Sie den Strom AUS

Stecken Sie ein elektrisches Gerät, wie eine Lampe oder ein Radio, in die Steckdose, an der Sie arbeiten. Schalten Sie die Lampe oder das Radio EIN. Gehen Sie dann zur Hauptverteilung. Suchen Sie den Schutzschalter oder die Sicherung, die diese Steckdose schützt. Bringen Sie den Schutzschalter in die AUS-Position oder entfernen Sie die Sicherung vollständig. Die Lampe oder das Radio muss AUSGEHEN.

Stecken Sie als Nächstes die Lampe oder das Radio in die andere Steckdose der Steckdose und schalten Sie sie EIN, um sicherzustellen, dass der Strom an beiden Steckdosen AUS ist. Wenn der Strom nicht AUS ist, stellen Sie die Arbeit ein und rufen Sie einen Elektriker, um die Installation abzuschließen.

Kabel/Drähte identifizieren

Installieren Sie die GFCI-Steckdose NICHT in einer Elektrobox, die (a) mehr als vier (4) Drähte (Erdungsdrähte nicht inbegriffen) oder (b) Kabel mit mehr als zwei (2) Drähten (Erdungsdraht nicht inbegriffen) enthält. Kontaktieren Sie einen qualifizierten Elektriker, wenn (a) oder (b) zutreffen.
Wenn Sie eine alte Steckdose ersetzen, ziehen Sie diese aus der Elektrobox, ohne die Drähte zu trennen.

• Wenn Sie ein Kabel (2-3 Drähte) sehen, ist es das LINE-Kabel. Die Steckdose befindet sich wahrscheinlich in Position C (siehe Diagramm rechts). Entfernen Sie die Steckdose und fahren Sie mit Schritt 7A fort.
• Wenn Sie zwei Kabel (4-6 Drähte) sehen, befindet sich die Steckdose wahrscheinlich in Position A oder B (siehe Diagramm rechts). Befolgen Sie die Schritte a-e des Verfahrens rechts.

Verfahren: Box mit zwei (2) Kabeln (4-6 Drähte):

1. Trennen Sie den weißen Draht und die stromführenden Drähte eines Kabels von der Steckdose und verschließen Sie jeden einzeln mit einer Drahtklemme. Stellen Sie sicher, dass sie vom selben Kabel stammen.
2. Installieren Sie die Steckdose wieder in der Elektrobox, befestigen Sie die Abdeckung und schalten Sie dann den Strom an der Hauptverteilung EIN.
3. Stellen Sie fest, ob Strom zur Steckdose fließt. Wenn ja, sind die verschlossenen Drähte die LOAD-Drähte. Wenn nicht, sind die verschlossenen Drähte die LINE-Drähte.
4. Schalten Sie den Strom an der Hauptverteilung AUS, kennzeichnen Sie die LINE- und LOAD-Drähte und entfernen Sie dann die Steckdose.
5. Fahren Sie mit Schritt 7B fort.

Platzierung im Stromkreis:
Die Platzierung des GFCI im Stromkreis bestimmt, ob es andere Steckdosen im Stromkreis schützt.

Beispielschaltung:

Die Platzierung des GFCI in Position A bietet auch Schutz für die Steckdosen B und C auf der "Lastseite". Andererseits bietet die Platzierung des GFCI in Position C keinen Schutz für die Steckdosen A oder B. Denken Sie daran, dass die Steckdosen A, B und C sich in verschiedenen Räumen befinden können.

Verdrahtung anschließen (wählen Sie A oder B)... erst nach vollständigem Lesen der anderen Seite

1. Ein Kabel (2 oder 3 Drähte) führt in die Box

   Über Drahtanschlüsse:
   Seitenanschluss:

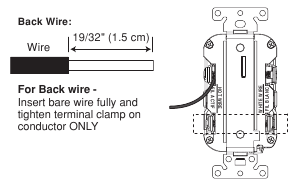

   Hinterer Anschluss:


HINWEIS: LINE- und LOAD-Verdrahtungsanschlüsse nehmen massive oder verseilte Kupferdrähte der Stärke #10 - #14 AWG auf.

Verbinden Sie die LINE-Kabeldrähte mit den LINE-Anschlüssen:

• Der weiße Draht wird mit dem WEISSEN Anschluss (Silber) verbunden
• Der schwarze Draht wird mit dem HEISSEN Anschluss (Messing oder Schwarz) verbunden

Erdungsdraht anschließen (nur wenn ein Erdungsdraht vorhanden ist):

• Für eine Box ohne Erdungsanschluss (Diagramm nicht gezeigt): Verbinden Sie den blanken Kupferdraht (oder GRÜNEN Draht) des LINE-Kabels direkt mit dem Erdungsanschluss an der GFCI-Steckdose.
• Für eine Box mit Erdungsanschluss (Diagramm oben gezeigt): Verbinden Sie einen 6 Zoll blanken Kupferdraht (oder GRÜNEN Draht) der Stärke 10 - 14 AWG mit dem Erdungsanschluss am GFCI. Verbinden Sie auch einen ähnlichen Draht mit dem Erdungsanschluss an der Box. Verbinden Sie die Enden dieser Drähte mit dem blanken Kupferdraht (oder GRÜNEN Draht) des LINE-Kabels mithilfe eines Drahtverbinders. Wenn diese Drähte bereits vorhanden sind, überprüfen Sie die Verbindungen.

Installation abschließen:

• Falten Sie die Drähte in die Box und halten Sie den Erdungsdraht von den WEISSEN und HEISSEN Anschlüssen fern. Schrauben Sie die Steckdose an die Box und befestigen Sie die Abdeckplatte.
• Fahren Sie mit Schritt 8 fort.

OR

2. Zwei Kabel (4 oder 6 Drähte) führen in die Box

   Über Drahtanschlüsse:
   Seitenanschluss:

   Hinterer Anschluss:


HINWEIS: LINE- und LOAD-Verdrahtungsanschlüsse nehmen massive oder verseilte Kupferdrähte der Stärke #10 - #14 AWG auf.

Verbinden Sie die LINE-Kabeldrähte mit den LINE-Anschlüssen:

• Der weiße Draht wird mit dem WEISSEN Anschluss (Silber) verbunden
• Der schwarze Draht wird mit dem HEISSEN Anschluss (Messing oder Schwarz) verbunden

Verbinden Sie die LOAD-Kabeldrähte mit den LOAD-Anschlüssen:

• Entfernen Sie den GELBEN Aufkleber, um die LOAD-Anschlüsse freizulegen
• Der weiße Draht wird mit dem WEISSEN Anschluss (Silber) verbunden
• Der schwarze Draht wird mit dem HEISSEN Anschluss (Messing oder Schwarz) verbunden

Erdungsdrähte anschließen (nur wenn Erdungsdrähte vorhanden sind):

• Verbinden Sie einen 6 Zoll blanken Kupferdraht (oder GRÜNEN Draht) der Stärke 12 oder 14 AWG mit dem Erdungsanschluss am GFCI. Wenn die Box einen Erdungsanschluss hat, verbinden Sie auch einen ähnlichen Draht mit dem Erdungsanschluss an der Box. Verbinden Sie die Enden dieser Drähte mit dem blanken Kupferdraht (oder GRÜNEN Draht) des LINE- oder LOAD-Kabels mithilfe eines Drahtverbinders. Wenn diese Drähte bereits vorhanden sind, überprüfen Sie die Verbindungen.

Installation abschließen:

• Falten Sie die Drähte in die Box und halten Sie den Erdungsdraht von den WEISSEN und HEISSEN Anschlüssen fern. Schrauben Sie die Steckdose an die Box und befestigen Sie die Abdeckplatte.
• Fahren Sie mit Schritt 8 fort.

Testen Sie Ihre Arbeit

Warum diesen Test durchführen?

• Wenn Sie den GFCI falsch verdrahtet haben, verhindert er möglicherweise keine Personen- oder Todesfälle aufgrund eines Erdschlusses (elektrischer Schlag).
• Wenn Sie die LINE-Drähte versehentlich an die LOAD-Anschlüsse anschließen, lässt sich der GFCI nicht zurücksetzen und liefert weder Strom an die GFCI-Steckdosenfront noch an andere vom GFCI versorgte Steckdosen.

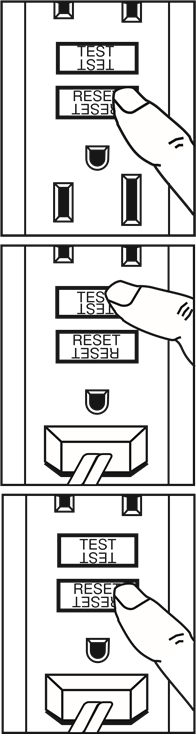

Verfahren:

1. Dieser GFCI wird ab Werk in ausgelöstem Zustand geliefert und kann erst zurückgesetzt werden, wenn er korrekt verdrahtet und das Gerät mit Strom versorgt wird. Stecken Sie eine Lampe oder ein Radio in den GFCI (und lassen Sie es eingesteckt). Schalten Sie den Strom an der Hauptverteilung EIN. Stellen Sie sicher, dass der GFCI noch im ausgelösten Zustand ist, indem Sie die TEST-Taste (Testen) drücken. Wenn die Anzeigelampe an der GFCI-Steckdosenfront EIN ist und die Lampe oder das Radio AUS ist, gehen Sie zum Abschnitt Fehlersuche, da die LINE- und LOAD-Verdrahtungsanschlüsse vertauscht wurden. Sie können den GFCI in diesem Zustand nicht RESET (Zurücksetzen).
2. Drücken Sie die RESET-Taste (Zurücksetzen) vollständig. Wenn die Lampe oder das Radio EIN ist und die Anzeigelampe EIN ist, wurde der GFCI korrekt installiert. Wenn der GFCI nicht zurückgesetzt werden kann, gehen Sie zum Abschnitt Fehlersuche.
3. Wenn Sie Ihren GFCI gemäß Schritt 7B installiert haben, drücken Sie die TEST-Taste (Testen) und stecken Sie dann eine Lampe oder ein Radio in umliegende Steckdosen, um zu sehen, welche(n) zusätzlich zum GFCI den Strom verloren hat/haben, als Sie die TEST-Taste (Testen) drückten. Stecken Sie KEINE lebenserhaltenden Geräte in Steckdosen, die den Strom verloren haben. Bringen Sie einen "GFCI PROTECTED OUTLET" (GFCI-GESCHÜTZTE STECKDOSEN) Aufkleber auf jeder Steckdose an, die den Strom verloren hat, und drücken Sie dann die RESET-Taste (Zurücksetzen), um den GFCI zurückzusetzen.
4. Drücken Sie die TEST-Taste (Testen) (dann die RESET-Taste (Zurücksetzen)) jeden Monat, um den ordnungsgemäßen Betrieb sicherzustellen. Wenn die Anzeigelampe nicht ausgeht und wieder angeht oder wenn der GFCI nicht zurückgesetzt werden kann, muss er ersetzt werden.

FEHLERSUCHE

Schalten Sie den Strom AUS und überprüfen Sie die Drahtanschlüsse anhand des entsprechenden Schaltplans in Schritt 7A oder 7B. Stellen Sie sicher, dass keine losen Drähte oder lockeren Verbindungen vorhanden sind. Beginnen Sie den Test von Anfang Schritt 8, wenn Sie Verbindungen zum GFCI neu verdrahtet haben.

Allgemeine Informationen

• Um schwere Stromschläge oder Elektrokution zu verhindern, schalten Sie immer den Strom an der Hauptverteilung AUS, bevor Sie an der Verkabelung arbeiten.
• Verwenden Sie diesen GFCI mit Kupfer- oder kupferummanteltem Draht. Verwenden Sie ihn nicht mit Aluminiumdraht.
• Installieren Sie diese GFCI-Steckdose nicht an einem Stromkreis, der lebenserhaltende Geräte versorgt, da der GFCI bei Auslösung die Geräte abschaltet.
• Für die Installation an feuchten Orten schützen Sie die GFCI-Steckdose mit einer wetterfesten Abdeckung, die sowohl die Steckdose als auch alle Stecker trocken hält.
• Muss gemäß den nationalen und lokalen Elektrovorschriften installiert werden.
