Stetsom SX2 Handbuch

Einleitung

Die SX2 Alcance Control wurde für die Fernsteuerung von Automobil- oder Heim-Audio- und Video-Geräten mit bis zu 16 Funktionen entwickelt. Dank ihrer Funkfrequenz (RF)-Technologie können Geräte in einem offenen Bereich auf bis zu 500m Entfernung gesteuert werden.
Die Übertragung wird durch FSK verbessert, wodurch externe Interferenzen reduziert werden. Ein verschlüsselter Rolling Code verhindert Klontechnologien.

Allgemeine Beschreibung

1. LED-Anzeige
2. Power (Stromversorgung)
3. Forward (Vorwärts) ( )
4. Rewind (Zurückspulen) ( )
5. Up (Auf) ( )
6. Down (Ab) ( )
7. Volume (+) (Lautstärke (+))
8. Volume (-) (Lautstärke (-))
9. Play/Pause (Wiedergabe/Pause)
10. 2nd (Aktiviert die 2. Funktion)
11. Halsband/Trageschlaufe
12. Schutzhülle
13. Trageschlaufe

14. Programmierstab
15. Antenne
16. LED-Anzeige
17. Infrarot-Sender (3m)
18. Stromkabel (50cm)

19. Infrarot-Empfänger
20. Synchronisierungstaste (SYNC/RESET)
21. Lerntaste (LRN)

• Steuerung von bis zu 16 Funktionen;
• Synchronisation mit bis zu 16 Fernbedienungen (TX2), wodurch mehrere Personen dasselbe Gerät steuern können.
• Die TX2-Fernbedienung kann mehrere Geräte, auch unterschiedlicher Marken, steuern.
• Einfache Synchronisierung. Keine technische Unterstützung beim Kauf neuer Fernbedienungseinheiten erforderlich.
• Sie enthält verschiedene Gerätemodelle im Speicher, zusätzlich zur "Learn" (Lern)-Funktion, die eine programmierbare Steuerung auf dem Markt ermöglicht.
• Niedriger Batteriestand-Anzeige an der Fernbedienung und der Zentrale.

Installation Ihrer Alcance Control

Die Steuerzentrale kann sichtbar oder verdeckt installiert werden, um die LED-Anzeige (16) zu überwachen. Am wichtigsten ist, dass Ihre Antenne (15) nicht durch die Karosserie des Autos oder Metallteile blockiert wird, die als Abschirmung für die Funkübertragungsfrequenz wirken. Sie kann nahe am Fensterrand platziert werden, da Glas den Empfang nicht blockiert, oder im Armaturenbrett und in Schubladen. Das Stromkabel (18) ist polarisiert. Der Strang mit dem weißen Streifen sollte an Plus und der schwarze Strang an Minus angeschlossen werden. Die Stromversorgung kann über eine Autobatterie, 9V oder USB erfolgen.
Der rote (17) Infrarot-Sender muss an einem Punkt befestigt werden, der auf das Bedienfeld des zu steuernden Geräts zeigt; stellen Sie sicher, dass sich nichts zwischen den beiden befindet.

Die zweite Tastenfunktion "2nd" (2.)

Die Alcance Control SX2 verfügt über ein großes Unterscheidungsmerkmal am Markt: Sie kann bis zu 16 verschiedene Funktionen steuern. Jede der 8 TX2-Steuertasten kann zwei Funktionen ausführen, insgesamt 16. Die 2nd-Taste dient dazu, auszuwählen, welche Funktion jede Taste ausführen wird, die erste oder die zweite.
Durch Drücken der 2nd LED (01) Taste leuchtet diese auf und zeigt an, dass die zweite Funktion aktiv ist; erneutes Drücken kehrt zu den Tasten der ersten Funktion zurück. Die zweite Funktion bleibt 5 Sekunden lang aktiv; danach schaltet sich die LED automatisch aus und kehrt zur ersten Funktion zurück.
Beispiel: Die +-Taste erhöht bei der ersten Funktion (LED-Anzeige (01) aus) die Lautstärke des Geräts; die zweite Funktion fungiert als ENTER-Taste, die in DVD-Geräten häufig verwendet wird. Die Play/Pause (Wiedergabe/Pause)-Taste hat die zweite Funktion MENU.
Die auf jeder TX2-Steuertaste aufgedruckten Funktionen beziehen sich auf die Funktion der jeweiligen Einheit und werden im Speicher der zentralen RX2 abgelegt. Nichts hindert daran, diese Tasten im Lernmodus für andere Funktionen neu zu programmieren.

Synchronisierung Ihrer Alcance Control

Eine Synchronisierung ist für die Verbindung zwischen der Fernbedienung TX2 und der Zentrale RX2 notwendig. Die Alcance Control wird werkseitig synchronisiert. Dieser Vorgang ist nur erforderlich, wenn der Benutzer neue TX2-Fernbedienungen für sein Gerät erworben hat, als Ersatz oder bei Verlust der Synchronisation. Die Alcance Control ermöglicht die Synchronisierung von bis zu 16 TX2-Fernbedienungen mit derselben Zentrale RX2.
Achtung: Bevor Sie die Synchronisierung durchführen, stellen Sie sicher, dass keine andere TX2-Zentralsteuerung in Ihrer Nähe betrieben wird, da dies zu Störungen führen kann.

Befolgen Sie die folgenden Schritte zur Synchronisierung:

1. Drücken Sie die SYNC-Taste (20) an der Zentrale RX2. Die LED-Anzeige (16) blinkt.

2. Drücken Sie eine der Tasten an der TX2-Fernbedienung, außer der Power (Stromversorgung)-Taste (2).

3. Die LED-Anzeige (16) hört auf zu blinken. Die Synchronisierung ist abgeschlossen.

Um mehr als eine Fernbedienung (maximal 16) zu synchronisieren, wiederholen Sie die Schritte 1-3. Werden mehr als 16 Fernbedienungen synchronisiert, überschreibt diese neue Fernbedienung die erste synchronisierte, wodurch deren Synchronisierung aufgehoben wird, und so weiter.
Es ist auch möglich, die Synchronisierung einzelner oder aller Fernbedienungen gleichzeitig rückgängig zu machen.

Löschen der Synchronisation einer einzelnen Steuerung

1. Drücken Sie die SYNC-Taste (20) der Zentrale RX2. Die LED-Anzeige (16) blinkt.

2. Drücken Sie die Power (Ein/Aus)-Taste (2) oder die 2nd-Taste und die Power (Ein/Aus)-Taste der TX2-Steuerung, die Sie löschen möchten.

3. Die LED-Anzeige (16) hört auf zu blinken. Die Löschung ist abgeschlossen.

Hinweis: Wenn eine Steuerung gelöscht wird, wird einer der 16 internen Speicherplätze freigegeben. Wenn eine neue Steuerung synchronisiert wird, wird keine der gespeicherten Steuerungen gelöscht, da ein Speicherplatz freigegeben wurde.

Löschen der Synchronisation aller Steuerungen

1. Drücken Sie die SYNC-Taste (20) der Zentrale RX2. Die LED-Anzeige (16) blinkt.

2. Drücken Sie die LRN-Taste (21) der Zentrale RX2. Die LED-Anzeige (16) blinkt schneller und erlischt. Die Löschung ist abgeschlossen.


Programmierung

Für den Betrieb Ihrer Alcance Control muss die Zentrale RX2 für das Modell Ihres Geräts programmiert werden. Dies kann auf zwei Arten erfolgen: im Direct Mode (Direktmodus) (unter Verwendung der Handset-Modelle aus dem Speicher) oder im Learning Mode (Lernmodus).

Direct Mode (Direktmodus):

1. Suchen Sie den Code Ihres Geräts in der Code Table "Memory " (Code-Tabelle "Speicher").
2. Drücken Sie die LRN-Taste (21) in der Zentrale RX2. Die LED-Anzeige (16) blinkt.

3. Drücken Sie die SYNC-Taste (20) in der Zentrale RX2. Die LED-Anzeige (16) blinkt schneller.

4. Drücken Sie bei der TX2-Steuerung die erste Taste der Tabelle, die LED-Anzeige (16) erlischt für einen Moment und kehrt dann zum schnellen Blinken zurück.

5. Drücken Sie die zweite Taste der Tabelle. Die LED-Anzeige (16) erlischt.

Ihre Zentrale wird für das gewählte Gerät programmiert.

Beispiel: Programmierung für Player PIONNER
CD/MP3-Player DEH-8380SD
Tastenfolge

Hinweis:Wählen Sie eine schwach beleuchtete Umgebung, bevorzugen Sie einen Ort ohne Leuchtstofflampen oder ein Auto, da externes Licht den Infrarotempfänger (19) der Zentrale stören kann. Plasma-Bildschirme sind ebenfalls starke Störquellen.

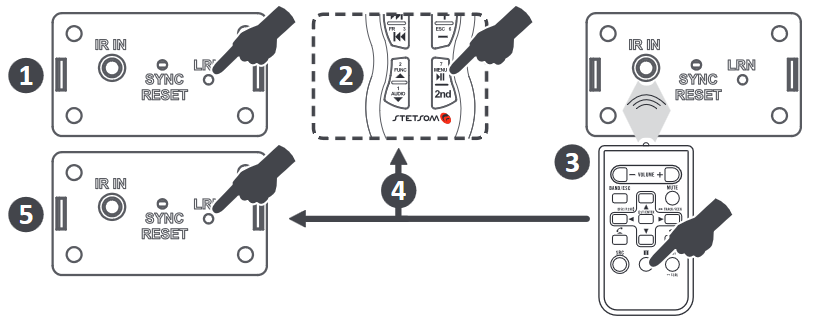

Learning Mode (Lernmodus):

1. Drücken Sie die LRN-Taste (21) der Zentrale RX2. Die LED-Anzeige (16) blinkt.
2. Drücken Sie die Steuertaste TX2, die Sie speichern möchten. Die LED-Anzeige (16) erlischt für einen Moment und leuchtet auf. Für die zweite Funktion drücken Sie zuerst die 2nd-Taste und dann die gewünschte Taste.
3. Richten Sie die Originalfernbedienung des Geräts, das Sie kopieren möchten, auf den Infrarotempfänger (19) der Zentrale RX2 und drücken Sie die zu speichernde Taste. Die LED-Anzeige (16) erlischt für einen Moment und blinkt erneut, dann ist die Aufnahme dieser Taste abgeschlossen.
   Hinweis: In diesem Stadium können Störungen durch externes Licht auftreten. Tritt dies auf, erkennt das Bedienfeld den Fehler und die LED-Anzeige (16) blinkt schnell, anstatt zu erlöschen, und erlischt dann für einen Moment und kehrt zu Schritt 2 zurück, wobei die LED-Anzeige (16) blinkt.
4. Wiederholen Sie die Schritte 2 und 3 für alle Tasten, die Sie programmieren möchten. Wenn eine Taste falsch programmiert wurde, wiederholen Sie die Schritte 2 und 3 so oft wie nötig.
5. Um den Learning Mode (Lernmodus) zu verlassen, drücken Sie die LRN-Taste (21) der Zentrale RX2.

Die Zentrale RX2 ermöglicht es Ihnen, Memory (Speicher)-Funktionen mit dem Learning Mode (Lernmodus) zu mischen. Es ist möglich, einen Gerätespeicher im Direct Mode (Direktmodus) zu laden und einige Tasten zu ändern, ohne dass die anderen betroffen sind. Der Vorgang ist einfach:

1. Befolgen Sie die Schritte im Direct Mode (Direktmodus), um das gewünschte Gerät aus der Tabelle in den Speicher zu laden.
2. Befolgen Sie die Schritte im Learning Mode (Lernmodus), um die gewünschten Tasten/Funktionen zu programmieren.

Hinweis:Bei Verwendung des Learning Mode (Lernmodus) behalten die Tasten/Knöpfe, die nicht neu zugewiesen wurden, ihre ursprünglichen Funktionen bei.

Wiederherstellen der Werkseinstellungen

Wenn Sie die RESET (Zurücksetzen)-Taste (20) 5 Sekunden lang drücken, blinkt die Anzeigeleuchte (16) und die Werkseinstellungen werden wiederhergestellt. Die Synchronisation bleibt erhalten.

Verwenden einer einzigen TX2-Steuerung zur gleichzeitigen Steuerung mehrerer Geräte

Damit dieselbe TX2-Steuerung verschiedene Geräte bedienen kann, muss sie mit der Zentrale RX2 jedes einzelnen Geräts synchronisiert werden. Befolgen Sie dazu die Anweisungen unter "Synchronizing your Alcance Control" (Synchronisieren Ihrer Alcance Control). Jedes Auto muss seine Zentrale RX2 entsprechend seinem CD/MP3-Player programmiert haben; befolgen Sie dazu die Anweisungen unter "Programming" (Programmierung).

Diagnose

• Anzeige für niedrigen Batteriestand:
  Wenn Sie die Taste der Steuerung TX2 loslassen, bleiben die Sende-LED-Anzeige der Steuerung TX2 (1) und die zentrale LED-Anzeige (16) 1 Sekunde lang erleuchtet. Es wird empfohlen, die Batterie durch eine neue des Modells CR2032 zu ersetzen, da sonst die Übertragungseffizienz der Steuerung beeinträchtigt werden kann.
  Der TX2-Sender verfügt über ein System, das sich selbst abschaltet, wenn eine Taste länger als 10 Sekunden gedrückt wird, um eine übermäßige Entladung der Batterie zu vermeiden. Wenn Sie die Taste loslassen, funktioniert das System normal.
  Batteriewechsel des Senders TX2:
  Entfernen Sie das Gehäuse, lösen Sie die beiden Schrauben auf der Rückseite, entnehmen Sie die Platine aus dem Kunststoffgehäuse, entfernen Sie die entladene Batterie aus dem Clip und setzen Sie eine neue Batterie ein. Beachten Sie die Polarität der Batterie; der Clip ist der POSITIVE Pol. Bauen Sie die Steuerung in umgekehrter Reihenfolge wieder zusammen.
• Verlust der Synchronisation:
  Der Verlust der Synchronisation tritt auf, wenn Tasten der TX2-Steuerung mehr als 250 Mal außerhalb der Reichweite der Zentrale RX2 gedrückt werden.

Diagnose

In diesem Fall reagiert die Zentrale nicht mehr auf Befehle der Steuerung TX2, und ihre LED-Anzeige (16) blinkt kontinuierlich. Führen Sie die Zeitsteuerung mit der Zentrale erneut durch, um den Betrieb wiederherzustellen.

• Fehlerhafte Standardübertragung:
  Während des Lernmodus können aufgrund von Störungen durch Umgebungslicht einige Informationen falsch aufgezeichnet werden. In diesem Fall überträgt die Zentrale den Befehl nicht an das mit dieser Taste verbundene Gerät und lässt die LED-Anzeige (16) 2 Sekunden lang leuchten. Um diese Situation zu beheben, programmieren Sie Ihre Steuerung im "Learn " (Lernen)-Modus für die Tasten mit Problemen erneut.
• Die Alcance Control SX2 steuert meine Geräte nicht:
  Obwohl die Alcance Control eine "Learn" (Lern)-Funktion besitzt, um Geräte zu finden, die zuvor nicht im Speicher registriert waren, kann es vorkommen, dass Originalmarken und -modelle von Steuerungen nicht erkannt werden.

Technische Daten

Stromversorgung:
Zentrale: 5 ~ 16V Gleichstrom
Steuerung: Batterie CR2032 - 3,0V
Max. Stromverbrauch:
Zentrale: 35mA
Steuerung: 10mA
Max. Reichweite im Freien: 500m
Zentrale Übertragungsfrequenz: 433,92 MHZ
Max. Sendeleistung: 10mW
Abmessungen:
Zentrale: 57,5 x 33 x 12 mm
Steuerung: 82,7 x 42 x 15,7 mm
Gewicht: Zentrale: 46 g
Steuerung: 37 g
Modulation: FSK
