Stetsom EQX764 Handbuch

Einleitung

Der Equalizer wurde mit der fortschrittlichsten Technologie zur Einstellung und Audioentzerrung mit High-Fidelity-Klang entwickelt.

Der Equalizer verfügt über 2 Eingangskanäle und 3 Ausgangskanäle, nämlich:

EINGANGSANSCHLÜSSE
HIGH ANSCHLUSS (KABEL)
Üblich bei verschiedenen Original-Autoradios des Fahrzeugs.

RCA ANSCHLUSS (LEITUNG)
Üblich bei vielen Radios und Audiogeräten auf dem Markt.

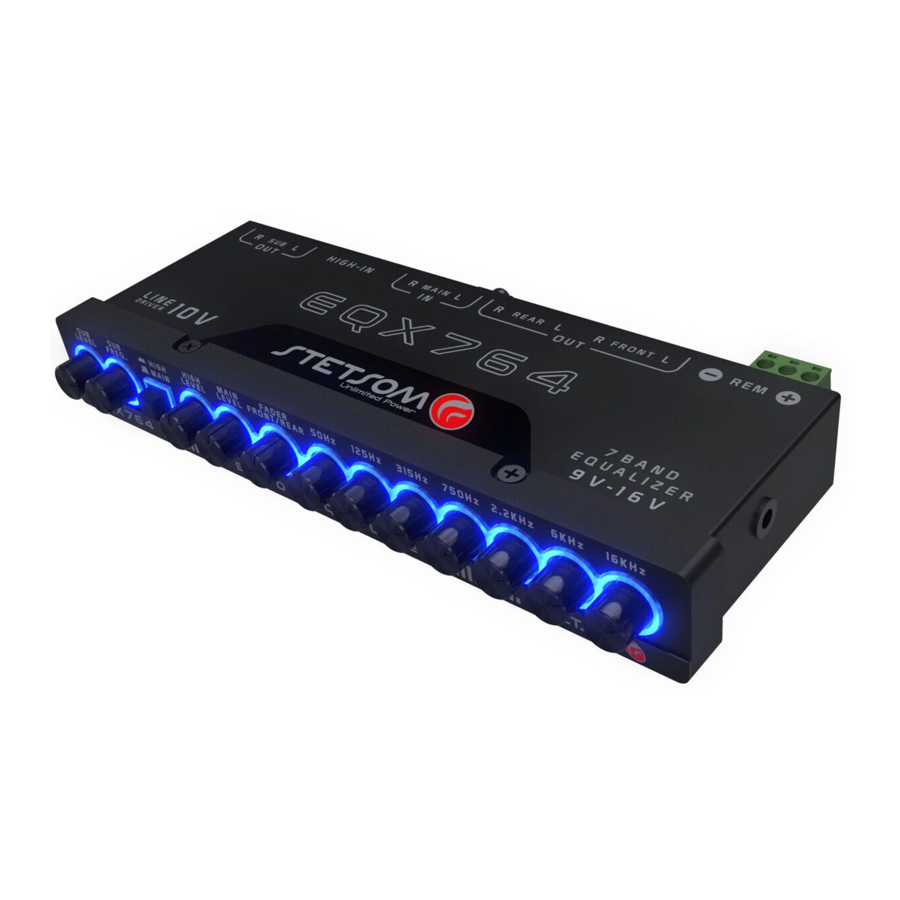

Der Equalizer verfügt über Drehregler zur Anpassung und Entzerrung des Signals entsprechend dem gewünschten Audio:

• SUB-Ausgangsregelung: Stellt den Pegel und die SUB-Ausgangsfrequenz ein.
• Eingangsschalter: Wählt den Eingangssignalkanal (MAIN oder HIGH).
• Eingangsregler: Individuelle PEGELeinstellung an jedem Eingang (HIGH oder MAIN).
• FADER FRONT/REAR Regler: Stellt die Balance zwischen den FRONT- und REAR-Ausgängen ein.
• LED-Beleuchtung: Zur besseren Visualisierung der Bedienelemente leuchten sie in einem LED-Rahmen in der Farbe BLAU.
• Frequenzregler: Equalizer mit 7 Bändern (50Hz / 125Hz / 315Hz / 750Hz / 2.2KHz / 6KHz / 16KHz).

Vor der Installation

Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Equalizer installieren.
Die Montageanleitung sowie die Anschlüsse müssen befolgt werden, um das Produkt optimal nutzen zu können. Bei Bedarf wenden Sie sich an unseren Kundendienst. Vor der Verwendung ist es unerlässlich, einige Informationen zu beachten:

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie eine Verbindung herstellen oder trennen. Dies verhindert mögliche Schäden an den an den Equalizer angeschlossenen Geräten.
• Verlegen Sie alle Kabel so weit wie möglich von den Zündkabeln, ECU-Modulen und dem Zündschlüssel entfernt, da diese Störungen im Klang verursachen können.
• Verwenden Sie Kabel und Stecker von guter Qualität, da dies die Qualität und Klangtreue gewährleistet.
• Um Ihre Kabel nicht zu beschädigen, achten Sie darauf, sie nicht in der Nähe von scharfen Metallkanten zu verlegen.

Verwenden Sie eine 1A-Sicherung in einem Abstand von höchstens 30cm/1ft zur Batterie zum Schutz.

Installation

Wählen Sie für die Installation einen Ort mit einfachem Zugang zum Produkt. Die Befestigung (falls erforderlich) kann mit einem Satz Eckhalterungen erfolgen, die dem Produkt beiliegen. Befestigen Sie die Eckhalterung mit Schrauben durch die Löcher an den Seiten des Produkts. Stellen Sie sicher, dass die Installation an einem stabilen, belüfteten und trockenen Ort erfolgt.

Eingangsanschlüsse

1. HIGH-EINGANGSANSCHLUSS: Verwenden Sie diesen Anschluss, wenn das Radio/der Player keinen RCA-Ausgang hat. Der Eingang verfügt über ein Stereosignal (L und R), das am Produkt gekennzeichnet ist. Überprüfen Sie die Ausgangssignale des Radios/Players, bevor Sie die Anschlüsse herstellen. Für die ferngesteuerte Aktivierung des Verstärkers verwenden Sie den REM-Anschluss.

2. MAIN-EINGANGSANSCHLUSS: Doppelter RCA-Anschluss mit Stereoeingang (L+R), gekennzeichnet am Produkt. Stellen Sie die Verbindung zum Radio-/Player-Ausgang über hochwertige, abgeschirmte RCA-Kabel her, um unerwünschte Geräusche zu vermeiden.
   Die MAIN- und HIGH-EINGANGSANSCHLÜSSE können mit dem vorderen Drehknopf zur Kanalauswahl zwischen MAIN und HIGH umgeschaltet werden.

EQX764 Bedienelemente

3. SUBWOOFER-AUSGANGSREGLER
   • SUB LEVEL: Ermöglicht die Signalanpassung des am Ausgang des SUB-Kanals bereitgestellten Pegels.
   • SUB FREQ: Drehregler zur Auswahl der maximalen Frequenz, die vom SUB-Kanal wiedergegeben wird. Dieser Regler kann von 60Hz bis 90Hz eingestellt werden.
4. EINGANGSKANALWÄHLER
   Der Equalizer verfügt über eine Taste, die das Umschalten zwischen den Eingangskanälen MAIN (RCA) und HIGH (KABEL) ermöglicht, ohne die Kabel und Verbindungen trennen zu müssen.

   	Taste gedrückt, Eingangskanal HIGH (KABEL) ausgewählt.
   	Taste losgelassen, Eingangskanal MAIN (RCA) ausgewählt.

5. PEGELREGLER
   Drehregler zur individuellen Anpassung des Pegelsignals der Audioeingänge HIGH und MAIN.
6. FADER-REGLER
   Drehregler zur Balanceanpassung zwischen den Lautstärkeausgängen in Audio REAR und FRONT.
7. EQ-REGLER
   Der Equalizer verfügt über 7 Bänder zur individuellen und präzisen Frequenzanpassung.

Beispiel für die Auswirkungen jedes Entzerrungsreglers, dargestellt im Audio-Diagramm:

Ausgangsanschlüsse

8. SUB-AUSGANG:
   RCA-Ausgang (L+R), speziell für den Einsatz mit SUBWOOFERN. Er verfügt über Regler für PEGEL und FREQUENZ zur präzisen Einstellung tiefer Frequenzen.
9. REAR- & FRONT-AUSGANG:
   RCA-Ausgänge (L+R), die den Kanälen REAR und FRONT gewidmet sind. Diese Ausgänge verfügen über Einstellungen für GAIN, FADER und ENTZERRUNG.

Stromversorgung und Fernaktivierung

10. PLUSANSCHLUSS : Schließen Sie den Pluspol der Batterie oder einer 12V-Stromquelle an, verwenden Sie dabei ein Kabel mit einem Querschnitt von 20AWG. Bei Verwendung der Fahrzeugbatterie verwenden Sie eine 1A-Sicherung in einem Abstand von nicht mehr als 30cm/1ft von der Batterie zum Schutz.
11. MINUS-/MASSEANSCHLUSS : Schließen Sie den Minuspol der Batterie oder Stromquelle an, verwenden Sie dabei ein Kabel mit einem Querschnitt von 20AWG.
12. FERNAKTIVIERUNG (REM):
    Ermöglicht die Aktivierung des Equalizers, wenn dieser Anschluss mit Strom versorgt wird. Verbinden Sie den Remote-Ausgang des Radios/Players über ein Kabel mit einem Querschnitt von 20AWG oder verwenden Sie einen Ein-/Ausschalter, der an +12V angeschlossen ist.

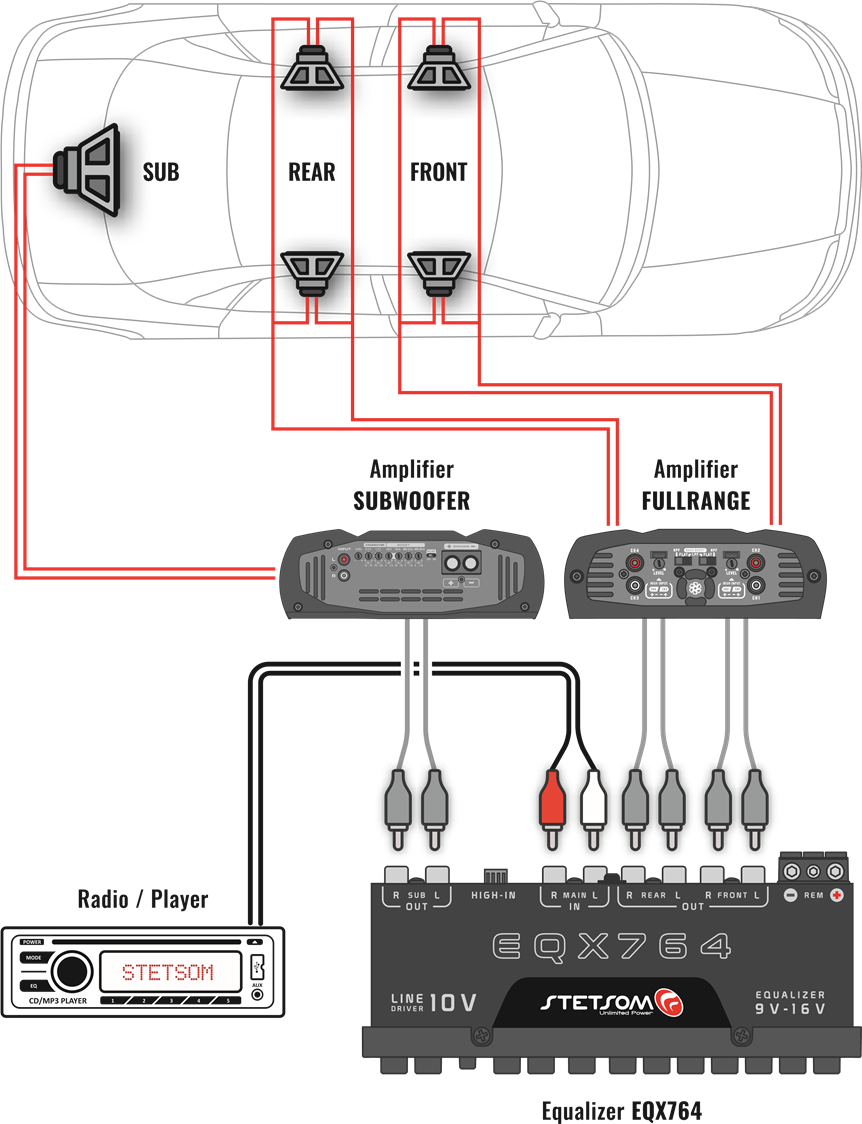

Installationsbeispiel

Problemlösung

SCHALTET NICHT EIN ODER LEDS LEUCHTEN NICHT:

• Stromkabel sind nicht korrekt angeschlossen oder schlecht kontaktiert (Anschlüsse +12V, GND und REM). Überprüfen Sie die Anschlüsse und die Erdung.
• Fernaktivierungsanschluss (REM) ohne Spannung. Überprüfen Sie, ob der Anschluss eine Spannung von ca. 12V erhält.

KEIN AUDIO-SIGNAL

• Regler an den PEGEL-Kanälen auf Minimum, erhöhen Sie den Pegel.
• Die Audiokabel könnten getrennt oder mit schlechtem Kontakt sein. Überprüfen Sie die Anschlüsse.

VERZERRTES AUDIO-SIGNAL

• Audiosignal verzerrt/übersteuert. Passen Sie den Lautstärkepegel des Quellsignals sowie die Regler der Verstärkungskanäle an.

UNERWÜNSCHTE GERÄUSCHE

• Alle Kabel (RCA und Stromversorgung) sollten zuvor überprüft werden, um Unregelmäßigkeiten zu beheben.
• Verwenden Sie entstörte Kabel an den Zündkerzen.
• Verlegen Sie die RCA-Eingangs- und Ausgangskabel entfernt von anderen Kabeln, da diese empfindlicher auf Störungen reagieren.
• Nehmen Sie die Installation der Stromversorgung (+12V) getrennt vom Soundsystem vor.
• Sorgen Sie für eine gute Erdung des Produkts. Entfernen Sie dazu an der gewünschten Stelle die Farbe vom Fahrzeugchassis und schrauben Sie das Kabel mit einem Erdungsklemme fest. Um es vor Oxidation zu schützen, isolieren Sie es mit Farbe.
• Halten Sie den Erdungspunkt so nah wie möglich an den Erdungspunkten der anderen verwendeten Geräte im System, um Masseschleifen zu vermeiden. Bevorzugen Sie die Sternschaltung, bei der jede Erdung von einem einzigen Punkt ausgeht.

Schutzfunktionen

• Kurzschluss am Eingang (Thermosicherung rückstellbar)
• Verpolung

Technische Daten

Die gemessenen Daten basieren auf Geräten aus dem STETSOM Labor. Die elektronischen Komponenten und der Herstellungsprozess können Abweichungen aufweisen, was zu einer Variation der vorgenommenen Messungen führt.
Alle Aktualisierungen dieses Handbuchs stehen dem Verbraucher kostenlos auf unserer Website zur Verfügung. Es wird empfohlen, das aktualisierte Handbuch bei Bedarf zu konsultieren.

FRAGEN UND RATSCHLÄGE:
STETSOM bietet Kundendienste an, um Fragen zu beantworten und Ratschläge zu ihren Produkten und Dienstleistungen zu geben. Bitte kontaktieren Sie uns über die Kanäle:
Telefon: BR +55 18 2104-9412
E-Mail: suporte@stetsom.com.br
Website: www.stetsom.com
