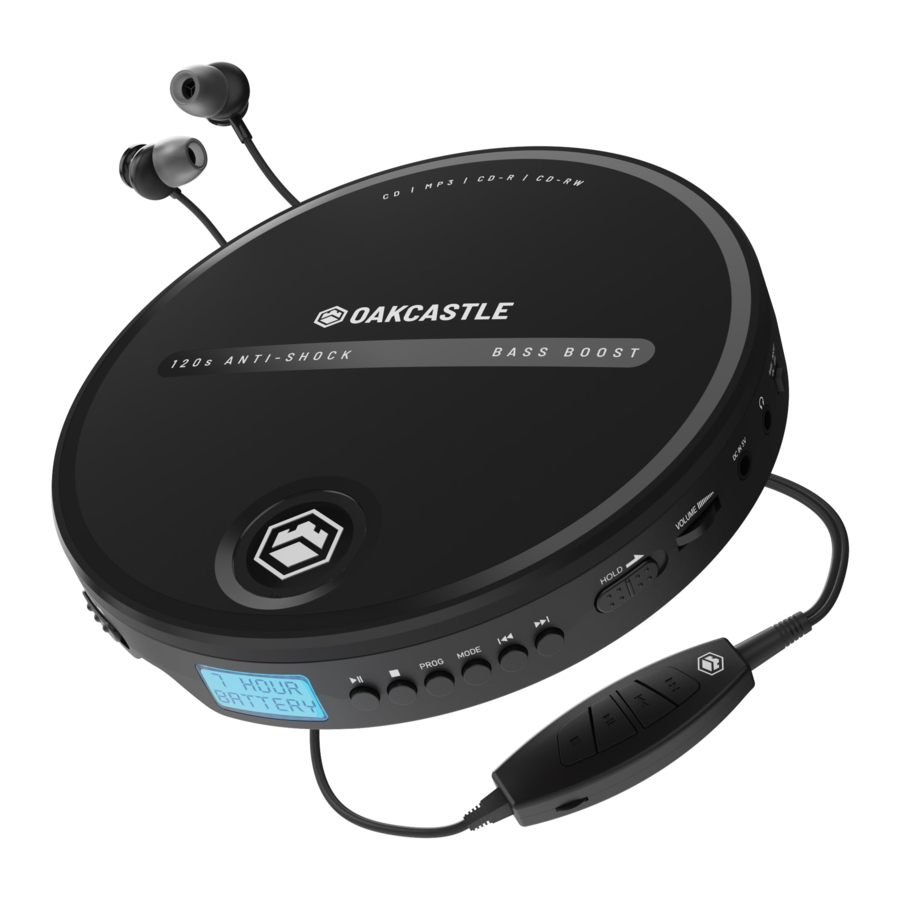

Oakcastle CD-10 Handbuch

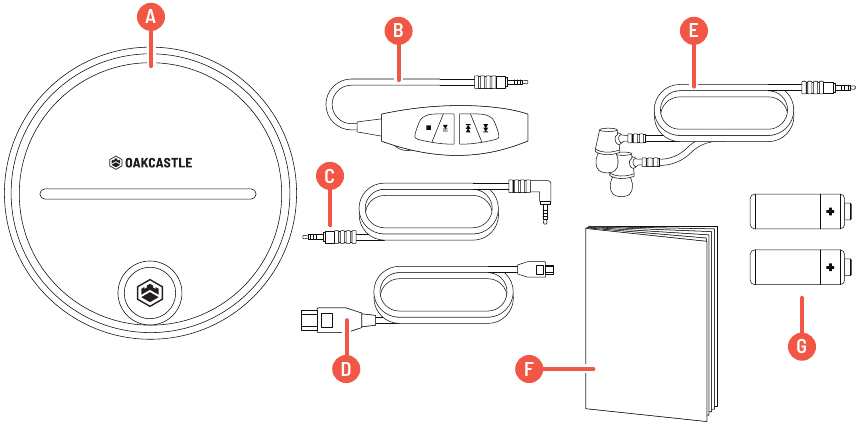

LIEFERUMFANG
INHALT DER VERPACKUNG
- Oakcastle CD10 Tragbarer CD-Player
- Inline-Steuerung für Headset
- 3,5mm auf 3,5mm AUX-Kabel
- USB auf DC5V Ladekabel
- Kopfhörer
- Bedienungsanleitung
- 2 x AA-Batterien
BEDIENELEMENTE & FUNKTIONEN
- Disc-Fach
- Open (Öffnen)
- Display
- Play (Wiedergabe)/Pause (Pause)/Power On (Einschalten)
- Stop (Stoppen)
- Program (Programm)
- Mode (Modus)
- Previous (Zurück)/Rewind (Rücklauf)
- Next (Weiter)/Fast forward (Vorlauf)
- Batteriefach
- Hold (Halten)
- Lautstärke
- DC 5V Stromanschluss
- Kopfhöreranschluss
- BBS (Bass Boost System) Schalter
Headset-Bedienelemente
- Stop (Stoppen)
- Play (Wiedergabe)/Pause (Pause)
- Previous (Zurück)/Rewind (Rücklauf)
- Next (Weiter)/Fast forward (Vorlauf)
GRUNDLEGENDE BEDIENUNG
Ein-/Ausschalten
Zum Einschalten drücken Sie die Taste 'Play/Pause/Power On' (Wiedergabe/Pause/Einschalten) (Ref.4). Drücken Sie die Taste 'STOP' (Stoppen) zweimal (Ref.5), um den Player auszuschalten. Wenn der Player längere Zeit nicht verwendet wird, stellen Sie sicher, dass er ausgeschaltet ist.
Haltefunktion
Während der Player in Gebrauch ist, können Sie den Hold-Schalter auf die Position 'Hold' (Halten) (Ref.11) stellen. Dadurch wird das Gerät in den 'Hold'-Modus (Halte-Modus) versetzt. Im 'Hold'-Modus (Halte-Modus) sind die Tasten inaktiv. Wenn eine Taste gedrückt wird, während sich das Gerät im 'Hold'-Modus (Halte-Modus) befindet, wird auf dem Bildschirm oben rechts ein Schloss-Symbol angezeigt.
Batteriebetrieb
Schieben Sie die Batterieabdeckung (Ref.10) auf und legen Sie 2 x AA-Batterien (im Lieferumfang enthalten) in das Batteriefach ein. Achten Sie auf die richtige Polarität: die negative (-) Seite muss mit dem glatten Ende der Batterie und die positive (+) Seite mit dem gegenüberliegenden Ende der Batterie ausgerichtet sein. 2 neue AA-Batterien bieten eine Batterielaufzeit von ca. 7 Stunden.
Verwendung eines Netzteils
Um den CD10 an eine kabelgebundene Stromquelle anzuschließen, verbinden Sie das USB-Ladekabel (im Lieferumfang enthalten) von einem beliebigen Standard-USB 2.0-Anschluss (z. B. einem Laptop oder einem USB-Netzteil) mit dem Ladeanschluss am Gerät (Ref.13).
Einlegen einer Disc
Schieben Sie den Schalter 'OPEN' (Öffnen) (Ref.2) in die Position 'OPEN' (Öffnen), um die Geräteklappe zu öffnen. Legen Sie die Disc mit der beschrifteten Seite nach oben in den CD-Player ein und drücken Sie sie vorsichtig, bis sie auf der Spindel einrastet.
Schließen Sie die Disc-Klappe vorsichtig. Stellen Sie sicher, dass die Disc-Klappe vollständig geschlossen ist, da der Player die Disc sonst nicht lesen kann.
Unterstützte Disc-Formate: CD, CD-R, CD-RW, MP3, WMA
Verwendung von Kopfhörern oder externen Lautsprechern
Hören Sie Ihre Audio-CD über Kopfhörer, indem Sie kabelgebundene Kopfhörer (mit einem Standard-3,5-mm-Stecker) in die Kopfhörerbuchse des Players (Ref.14) stecken. Stellen Sie sicher, dass der Kopfhörerstecker vollständig in das Gerät eingesteckt ist.
Um Ihre Audio-CD über externe Lautsprecher zu hören, verbinden Sie ein Standard-3,5-mm-AUX-Kabel vom CD-Player mit Ihren externen Lautsprechern oder einem Ausgabegerät. Steuern Sie die Wiedergabe über die Bedienelemente des CD-Players. Sie können den Ton nun über Ihre externen Lautsprecher oder ein anderes Ausgabegerät hören.
Mein CD-Player zeigt 'ESP' auf dem Bildschirm an. Was bedeutet das?
ESP steht für "Electronic Shock Protection" (Elektronischer Stoßschutz). Wenn Sie dies auf dem Display sehen, bedeutet es, dass der ESP aktiviert ist, um zu verhindern, dass Stöße oder Erschütterungen des Geräts dazu führen, dass die abgespielte Spur überspringt.
CDs WIEDERGEBEN
Grundlegende Bedienelemente und Funktionen
Drücken Sie Play (Wiedergabe)/Pause (Pause) (Ref.4)/(Ref.17), um die CD abzuspielen oder anzuhalten.
Drücken Sie Previous (Zurück) (Ref.8)/(Ref.18), um den aktuellen Titel neu zu starten, oder drücken Sie wiederholt, um zu vorherigen Titeln zu springen. Drücken Sie Next (Weiter) (Ref.9)/(Ref.19), um zum nächsten Titel zu springen. Halten Sie Previous (Zurück) oder Next (Weiter) (Ref.8)/(Ref.18)/(Ref.9)/(Ref.19) gedrückt, um einen Titel zurück- oder vorzuspulen.
Drücken Sie 'Stop' (Stoppen) (Ref.5)/(Ref.16), um die CD anzuhalten. Drücken Sie 'Stop' (Stoppen) zweimal, um das Gerät auszuschalten.
Wiederholungsmodi
Drücken Sie 'Mode' (Modus), um den Wiedergabemodus zu wechseln zwischen '1' (aktuellen Titel wiederholen), 'ALL' (gesamte CD wiederholt abspielen), 'RND' (Titel in zufälliger Reihenfolge abspielen), INTRO (die ersten 10 Sekunden jedes Titels abspielen) und Wiederholung aus (das Display zeigt oben auf dem Bildschirm nichts an).
Titel programmieren
Drücken Sie die PROG-Taste (Programm) (Ref.6), um Ihre Disc für die Wiedergabe in einer ausgewählten Reihenfolge zu programmieren.
Auto-Resume-Funktion
Wenn der Player während der Wiedergabe eines Titels oder im Pausenmodus ausgeschaltet wird, wird er beim nächsten Einschalten die Wiedergabe an dieser Titelposition fortsetzen.
BBS (Bass Boost System)
Schalten Sie den Bass Boost-Modus mit dem BBS-Schalter (Ref.15) ein/aus.
IHRE DISC PROGRAMMIEREN
Befolgen Sie die folgenden Schritte, um Ihre CD so zu programmieren, dass die Titel in einer bestimmten Reihenfolge abgespielt werden, die von der Standardreihenfolge abweicht. Dazu kann es hilfreich sein, das Albumcover oder die Titelliste zu Rate zu ziehen. Sie können maximal 20 Titel programmieren.
Stellen Sie sicher, dass die CD angehalten ist. Drücken Sie PROG (Programm), um in den Programmiermodus zu gelangen (Ref.6).
Verwenden Sie die Tasten 'Previous' (Zurück) und 'Next' (Weiter) (Ref.8)/(Ref.18)/(Ref.9)/(Ref.19), um den ersten Titel auszuwählen, den die Disc abspielen soll. Das Display zeigt auf der rechten Seite P01, P02 usw. an, um auf jeden aufeinanderfolgenden Titelslot zu verweisen – Programmierter Titel 1, Programmierter Titel 2 und so weiter.
Drücken Sie PROG (Programm) erneut (Ref.6), um zu bestätigen. Wiederholen Sie die oben genannten Schritte, bis Sie jeden Titelslot programmiert haben.
Drücken Sie Play (Wiedergabe) (Ref.4)/(Ref.17), um die Wiedergabe der ausgewählten Titelfolge zu starten.
Hinweis: Wenn die Wiedergabe stoppt, wird die programmierte Wiedergabe gelöscht. Um die programmierte Wiedergabe abzubrechen, drücken Sie die Play-Taste.
FEHLERBEHEBUNG
| Beobachtung | Mögliche Ursache/Lösung |
| Kann Discs nicht lesen | Stellen Sie sicher, dass die beschriftete Seite der Disc nach oben zeigt. Stellen Sie sicher, dass die Disc vollständig befestigt ist. Stellen Sie sicher, dass die Disc nicht stark zerkratzt oder beschädigt ist. Wischen Sie die Disc vorsichtig von der Mitte zum Rand hin mit einem sauberen, trockenen, weichen Tuch ab. Versuchen Sie es mit einer anderen neuen Disc, um zu prüfen, ob die Disc fehlerhaft ist. Stellen Sie sicher, dass das Format der Disc CD, CD-R, CD-MP3 oder CD-RW ist. Wischen Sie den Laser vorsichtig mit einem entfettenden Wattestäbchen ab. Hinweis: Berühren Sie den Laser nicht mit den Händen. |
| Kein Ton | Prüfen Sie, ob die Lautstärke aufgedreht ist. Prüfen Sie, ob der Kopfhörerstecker vollständig in den Kopfhöreranschluss eingesteckt ist. |
| Keine Stromversorgung | Stellen Sie sicher, dass das Gerät eingeschaltet ist. Legen Sie neue Batterien ein oder schließen Sie das Gerät an das Stromnetz oder eine andere Stromquelle an. |
| Kratzgeräusch von Kopfhörern oder Disc während der Wiedergabe | Wischen Sie die Disc vorsichtig von der Mitte zum Rand hin mit einem sauberen, trockenen, weichen Tuch ab. Versuchen Sie es mit einer anderen neuen Disc, um zu prüfen, ob die Disc fehlerhaft ist. Stellen Sie sicher, dass das Format der Disc CD, CD-R, CD-MP3 oder CD-RW ist. Wenn beim Abspielen der Disc ein Kratzgeräusch in Ihren Kopfhörern zu hören ist, kann dies durch eine zerkratzte Disc verursacht werden. Bitte wechseln Sie zu einer anderen Disc und verwenden Sie die alte nicht wieder, um das Gerät vor Beschädigungen zu schützen. |
SPEZIFIKATIONEN
| Stromquelle | DC 5V/2 x AA-Batterien (im Lieferumfang enthalten) |
| Ladespannung | DC 5V/1A |
| Betriebsspannung | 5V |
| Stromverbrauch | ca. 0,6W |
| Batterie | 2 x AA-Batterien (im Lieferumfang enthalten) |
| D/A-Wandlung | 16 Bit |
| Abtastfrequenz | 44,1 kHz |
| Frequenzgang | 20-20 kHz |
| Ausgangsleistung Kopfhörer | 16 mW + 16 mW/16-32 Ohm |
| Impedanz der Kopfhörer | 32 Ohm/16 mW |
| Unterstützte Disc-Formate | CD, CDR, CD-RW, MP3, WMA |
| Stoßfestigkeitsdauer | CDs: bis zu 40 Sekunden, CD-R: 120 Sekunden |
| Größe | 145 x 145 x 25 mm |
| Gewicht | 320 g |
Registrieren Sie Ihr Produkt online für eine KOSTENLOSE 3-jährige erweiterte Garantie unter: www.oakcastle.co.uk
