Shure A96F Handbuch
EINLEITUNG

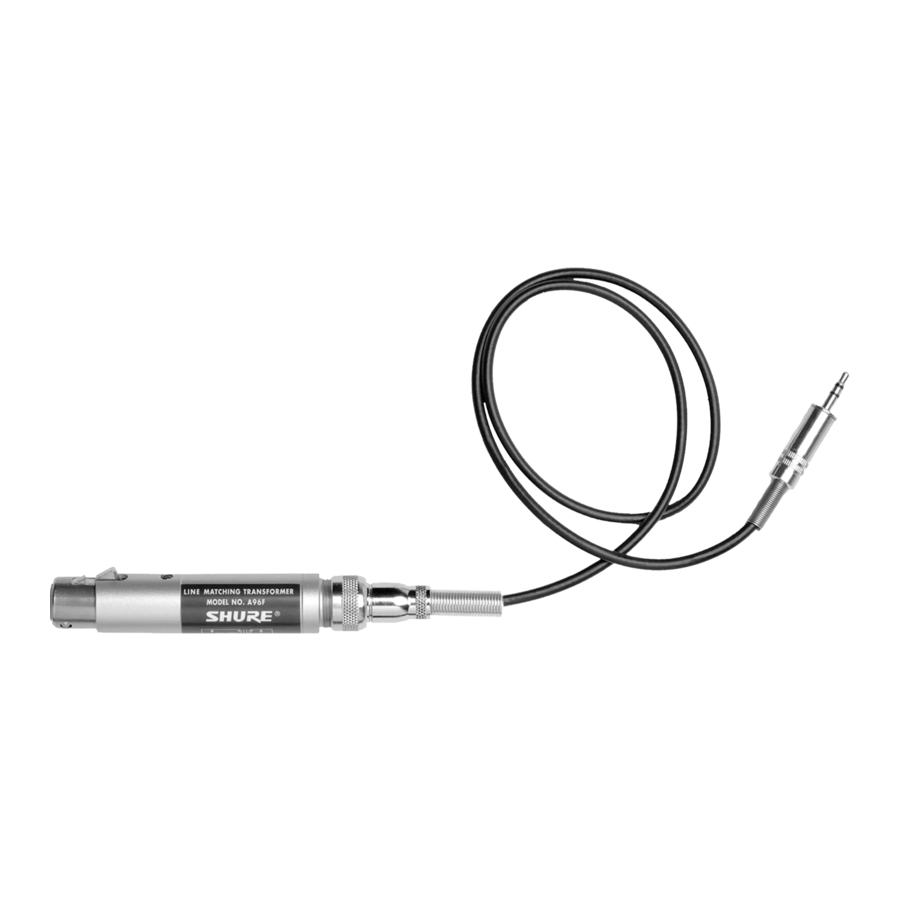

Dieser Übertrager verbindet Mikrofone mit einem XLR-Anschluss mit den 3,5 mm (1/8 Zoll) Eingängen von Camcordern und anderen Aufnahmegeräten. Er erhöht den Signalpegel vom Mikrofon, bietet einen symmetrischen Eingang und verhindert Verzerrungen aufgrund der Gleichspannungsvorspannung, die typischerweise in den Mikrofoneingängen von Camcordern zu finden ist.
IMPEDANZAUSWAHL
Der A96F kann für Mikrofone mit einer Nennimpedanz von 150 Ω modifiziert werden. Diese Modifikation ist nur notwendig, wenn der Ausgangspegel des A96F für Ihr Aufnahmegerät unzureichend ist. Gehen Sie wie folgt vor:
- Greifen Sie auf die Verdrahtung im XLR-Steckerelement des A96F zu, indem Sie die Schraube lösen und den Stecker aus dem Gehäuse schieben.
- Löten Sie die ROTE Ader von Pin 2 ab. Isolieren Sie den blanken Draht am Ende der Ader mit der Isolierung der GELBEN Ader.
- Löten Sie die GELBE Ader an Pin 2.
- Drehen Sie das Steckerelement um drei Windungen, um die Adern zu verdrillen, und setzen Sie das Element wieder in das Gehäuse ein. Bringen Sie die Schraube wieder an.
FEHLERBEHEBUNG
- Schrauben Sie das Gehäuse vom Miniaturstecker des A96F ab, um die Drähte im Inneren des Anschlusses freizulegen.
- Verwenden Sie einen Drahtschneider, um den Draht zwischen den Tip- und Ring-Adern zu schneiden und zu entfernen (siehe Abbildung unten). Stellen Sie sicher, dass der Draht vollständig entfernt wird, damit kein Kontakt zwischen Tip und Ring besteht.
![Entfernen des Drahtes zwischen den Tip- und Ring-Adern]( "Shure - A96F - Entfernen des Drahtes zwischen den Tip- und Ring-Adern")
- Montieren Sie den Stecker wieder zusammen.
Wenn das Mikrofon immer noch nicht funktioniert, wenden Sie sich an Shure Application Engineering unter 1-800-516-2525. Bitte halten Sie das Benutzerhandbuch des Camcorders bereit.
SCHALTPLAN
TECHNISCHE DATEN
| Frequenzgang | 20 bis 20.000 Hz ± 2 dB | |
| Impedanz | ||
| Niedrige Impedanz: | 600 Ω (geliefert) oder 150 Ω | |
| Mittlere Impedanz: | 2.500 Ω | |
| Gleichstromwiderstand | ||
| Niedrige Impedanz: | 600 Ω Wicklung: 56 Ω 150 Ω Wicklung: 28 Ω | |
| Mittlere Impedanz: | Leerlauf | |
| Spannungsverhältnis | 600 Ω | 150 Ω |
| Niedrige Impedanz zu mittlerer Impedanz: | +6 dB | +12 dB |
| Maximal empfohlene Eingangspegel | ||
| Quelle | Wicklung | Maximal |
| Impedanz | Angesteuert | Pegel |
| 150 Ω | 150 Ω | 0,5 V |
| 600 Ω | 600 Ω | 1,0 V |
| 2.500 Ω | 2.500 Ω | 2,0 V |
| Gehäuse | Vollständige magnetische Abschirmung, Stahl mit grauer Emaillierung | |
| Abmessungen | 19 mm (3/4 Zoll) Durchmesser; 89 mm (3 1/2 Zoll) lang | |
BESCHRÄNKTE GARANTIE
Wenn Sie der Meinung sind, dass dieses Produkt innerhalb der Garantiezeit defekt ist, verpacken Sie das Gerät sorgfältig, versichern Sie es und senden Sie es mit Kaufbeleg, frankiert, an Shure Incorporated, Attention: Service Department, an die untenstehende Adresse zurück.
Außerhalb der Vereinigten Staaten senden Sie das Produkt an Ihren Händler oder ein autorisiertes Service Center zurück. Adressen finden Sie unter www.Shure.com oder erhalten Sie, indem Sie Shure unter der unten angegebenen Adresse kontaktieren.
Shure Incorporated
Attention: Service Department
5800 W. Touhy Avenue
Niles, IL 60714-4608 U.S.A.
SHURE Incorporated http://www.shure.com
USA, Kanada, Lateinamerika, Karibik:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Telefon: 847-600-2000 US-Fax: 847-600-1212 Intl. Fax: 847-600-6446
Europa, Naher Osten, Afrika:
Shure Europe GmbH, Telefon: 49-7131-72140 Fax: 49-7131-721414
Asien, Pazifik:
Shure Asia Limited, Telefon: 852-2893-4290 Fax: 852-2893-4055
